Le choix d'un câble d'antenne se résume à quatre choix qui interagissent entre eux : le type de câble coaxial, les connecteurs à chaque extrémité, la longueur du trajet et la perte de signal que votre budget de liaison peut absorber. Si vous faites bien ces quatre-là, le câble disparaît dans le système comme un chemin quasi neutre ; si vous vous trompez, vous pouvez jeter plusieurs dB avant que le signal n'atteigne la radio. Ce guide accompagne les acheteurs techniques dans leur processus de sélection — installateurs, intégrateurs et consultants réseau — à travers chaque décision avec de vraies spécifications, et non des revendications de gain marketing.

Ce qu'est réellement un câble d'antenne (et pourquoi il n'est pas neutre)

Un câble d'antenne est une longueur de câble coaxial de 50 ohms terminé par des connecteurs RF qui transporte le signal entre une radio et une antenne. Dans un monde idéal, il serait sans perte et parfaitement adapté. En pratique, chaque pied de coaxial atténue le signal, et cette atténuation augmente avec la fréquence. Un câble qui perd 1 dB à 900 MHz peut perdre 2 à 3 fois plus à 5,8 GHz sur la même longueur. Parce que le câble se trouve sur le chemin dans les directions d'émission et de réception, sa perte est soustraite de votre puissance rayonnée effective et à nouveau de votre sensibilité de réception — donc la perte de câble est l'une des variables les plus fortes de toute la chaîne RF.

Les quatre décisions dans une sélection de câble d'antenne

1. Type de coaxial : diamètre de négociation et perte par rapport à la flexibilité

Un coaxial plus épais, avec un meilleur diélectrique et un meilleur blindage, a moins de pertes mais est plus rigide, plus lourd et nécessite un rayon de courbure plus important. Un coaxial plus fin est facile à faire passer dans des boîtiers étroits mais atténue beaucoup plus par pied. Le tableau ci-dessous donne des chiffres approximatifs d'atténuation pour les types courants de coaxial de 50 ohms. Considérez ces éléments comme des valeurs de référence typiques — vérifiez toujours la perte exacte et l'impédance par rapport à la fiche technique du câble spécifique que vous commandez, car la construction varie selon les fabricants.

La règle pratique : gardez le coaxial mince à haute perte aussi court que possible, et passez au coaxial à faible perte comme la classe LMR-400 dès que votre passage devient long ou part en extérieur. Pour un examen plus approfondi de la répartition des pertes et de la comparaison des trois grades LMR sur les différentes bandes, consultez notre analyse de la façon de choisir le meilleur câble coaxial pour l'installation d'antennes Wi-Fi et LTE.

2. Connecteur : correspondre à la radio, à l'antenne et au plafond de fréquence

Le connecteur est dicté par ce qui est sur votre équipement, mais il limite aussi votre fréquence utilisable et affecte la durabilité. Un aperçu rapide pour les acheteurs techniques :

• RP-SMA — la norme de facto sur les points d'accès Wi-Fi grand public et les entreprises (la polarité inversée était obligatoire pour différencier les équipements grand public).
• SMA — cellulaire, GPS, LoRa, modules IoT et la plupart des antennes fouettières vissées ; utilisables bien dans la plage multi-GHz.
• N-Type / TNC — terminaisons extérieures, à plus haute puissance et à long terme où une connexion robuste et tolérante aux intempéries est importante.
• U.FL / MHF4 — microconnecteurs au niveau de la carte pour modules compacts ; fragiles et conçus pour très peu de cycles d'accouplement, donc terminer une fois et les laisser partir.

Si vous ne savez pas quel connecteur votre construction nécessite — ou comment s'adapter entre deux sans perte d'empilement — commencez par notre guide complet des types de connecteurs d'antenne (SMA, RP-SMA, N-Type, TNC, U.FL, MHF4 et plus). Pour le micro-coaxial spécialisé utilisé dans les plus petits cavaliers, la comparaison des types de câbles coaxiaux U.FL (1,13 mm, 1,32 mm, 1,37 mm, RG-174, RG-178) traite en détail de l'échange diamètre/perte.

3. Longueur : ordre du parcours le plus court qui atteint

La perte de câble augmente avec la longueur, donc chaque pied supplémentaire dont vous n'avez pas besoin est un signal que vous jetez dans les deux directions. Mesurez le trajet réel, ajoutez une petite boucle de service pour soulager la tension et la retermination future, et commandez à cette longueur plutôt que d'acheter un câble d'origine long et d'enrouler l'excédent — une bobine coaxiale serrée ajoute des pertes et peut se comporter de manière inattendue en RF. C'est précisément pour cela que les assemblages de longueur personnalisée sont importants : ils vous permettent d'atteindre précisément la longueur de la piste au lieu de compromettre.

4. Perte de signal et impédance : maintenir le système à 50 ohms et faible VSWR

Deux chiffres déterminent la propreté avec laquelle le câble transmet le signal : atténuation (perte, en dB) et correspondance d'impédance (exprimée comme VSWR ou perte de retour). Presque tous les systèmes de données sans fil sont à 50 ohms, donc chaque élément — antenne, câble, connecteurs, adaptateurs — doit être à 50 ohms pour éviter les réflexions. Un décalage apparaît comme un VSWR élevé, ce qui gaspille de la puissance d'émission et peut stresser la radio. En tant que cible de travail, visez à maintenir le VSWR système en dessous d'environ 1,5:1 sur votre bande de fonctionnement, et vérifiez-le plutôt que de le supposer. Notre explication sur le VSWR et l'adaptation d'impédance dans les antennes et câbles d'antenne explique comment la réflexion, la perte de retour et la perte par désadaptation sont liées. Notez que les vidéos et les vidéos de vidéosurveillance font exception — elles sont à 75 ohms ; voir câbles BNC : distinctions 50-ohm vs 75-ohm avant de mélanger les deux.

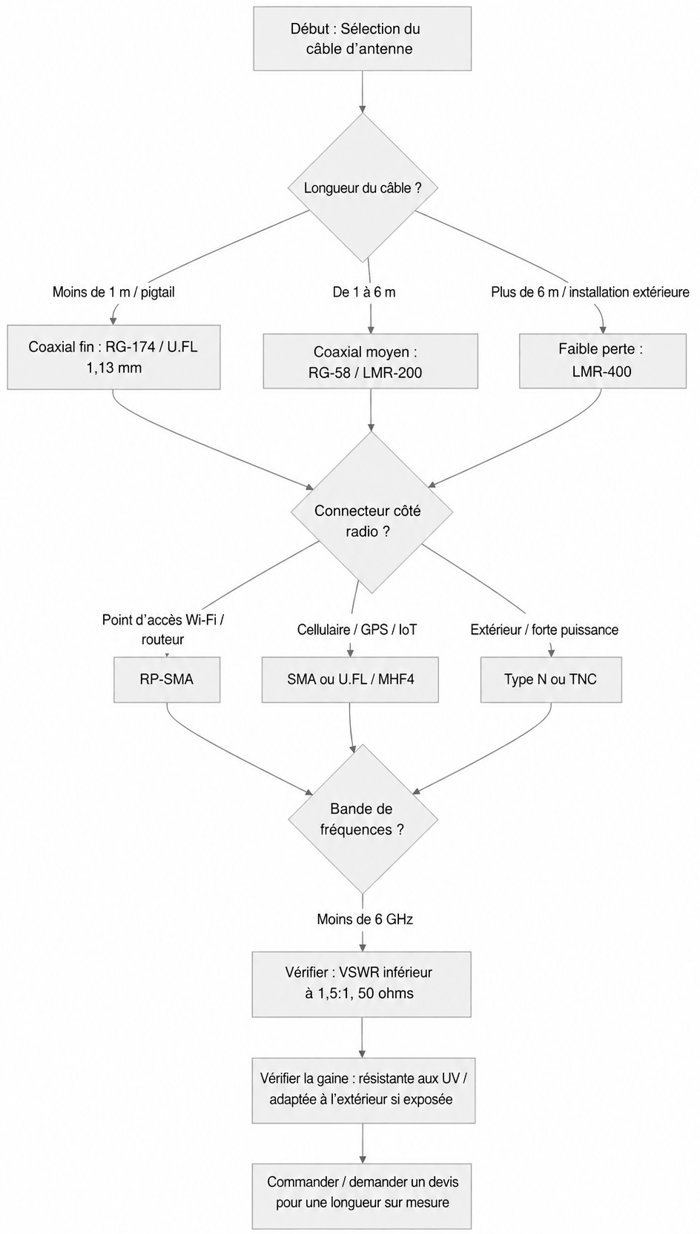

Flux de sélection du câble d'antenne

Le schéma ci-dessous condense les quatre décisions en un seul chemin — de la longueur du parcours, au choix du coaxial, au connecteur, jusqu'à la vérification finale du VSWR et de la chemise avant la commande.

Courses en plein air : la veste compte autant que le coaxial

Pour les installations exposées, la gaine extérieure détermine combien de temps le câble résiste aux UV, aux cycles de température et à l'humidité. Un câble avec la bonne configuration électrique mais la mauvaise gaine se dégradera et commencera à fuir du signal en quelques saisons. Vérifiez que la gaine est stabilisée aux UV et homologuée pour la plage de température du site, et résistante aux intempéries à chaque jonction extérieure des connecteurs. La mise à la terre et la protection contre la foudre sont non négociables sur les trajets sur toit et en tour.
