Types de connecteurs d'antenne expliqués : SMA, RP-SMA, N-Type, TNC, BNC, U.FL, MHF4 et plus
Table des matières
Le choix entre les types de connecteurs d'antenne se résume à quatre éléments : la fréquence à laquelle votre système fonctionne, le diamètre du coaxial que vous terminez, si l'interface est en intérieur ou à l'extérieur, et l'ajustement mécanique. Si vous vous trompez sur l'un de ces points, vous introduisez une perte d'insertion, des problèmes de VSWR ou un décalage physique qui ne s'accouplera tout simplement pas. Ce guide associe les connecteurs d'antennes RF les plus courants — SMA, RP-SMA, N-type, TNC, BNC, U.FL/IPEX, MHF4, MMCX et FAKRA — à leurs spécifications et applications réelles afin que vous puissiez spécifier la bonne interface dès la première fois.
Presque tous les connecteurs d'antenne évoqués ici sont de 50 ohms et sont utilisés dans les systèmes de données sans fil, de cellulaire, GPS, LoRa/IoT et Wi-Fi. Le BNC est l'exception notable : il est courant dans les variantes 50 ohms et 75 ohms, et les deux ne sont pas interchangeables. Vérifiez toujours l'impédance, le sexe et la polarité avant de commander — une prise SMA et une prise RP-SMA se ressemblent presque à la même chose mais ne se connectent pas.
Types de connecteurs d'antenne en un coup d'œil
Le tableau ci-dessous résume les types de connecteurs d'antenne les plus largement déployés. Considérer les chiffres de fréquence comme des plages typiques utilisables pour des pièces de qualité commerciale standard ; les versions premium et de qualité précise de plusieurs de ces modèles (notamment SMA et N-type) sont mieux notées. Vérifiez la note exacte sur la fiche technique pour la pièce spécifique que vous achetez.
Connecteur | Impédance | Fréquence typique utilisable | Couplage | Coaxial commun | Utilisation typique |
SMA | 50 Ω | DC–18 GHz | Fileté | RG174, RG316, LMR-100/200 | WiFi, GPS, cellulaire, antennes IoT et couettes |
RP-SMA | 50 Ω | DC–~12 GHz | Fileté (polarité inverse) | RG174, RG316, LMR-100/200 | Routeurs WiFi grand public/entreprise & AP |
Type N | 50 Ω (75 Ω existent) | DC–11 GHz | Fileté | LMR-240/400, RG213 | Antennes extérieures et de base, longues distances |
TNC | 50 Ω | DC–11 GHz | Fileté | RG58, RG174, LMR-200 | Vibration-prone mobile/GPS installs |
BNC | 50 Ω ou 75 Ω | DC–4 GHz | Baïonnette (verrouillage rapide) | RG58 (50 Ω), RG59 (75 Ω) | Matériel de test, vidéo/CCTV, RF hérité |
U.FL / IPEX MHF1 | 50 Ω | DC–6 GHz | Snap-on | Microcoaxial 1,13 mm, 1,37 mm | PCB-antenne à l'intérieur de dispositifs compacts |
MHF4 / IPEX MHF4 | 50 Ω | DC–6 GHz | Snap-on (plus petit que U.FL) | 0,81 mm, micro-coaxial 1,13 mm | Modules ultra-compacts, cartes M.2/mini-PCIe |
MMCX | 50 Ω | DC–6 GHz | Snap-on (rotative) | RG174, RG178, 1,37 mm | GPS, FPV, mini-PCIe, audio sans fil |
FAKRA | 50 Ω | DC–6 GHz | Serrure à clé à clé | RG174, RG316 | GNSS automobile, cellulaire, V2X |
Les familles de connecteurs d'antenne filetées, au niveau carte et à connexion rapide
Cela aide à regrouper les types de connecteurs d'antenne selon leur façon de s'accoupler. Les connecteurs filetés échangent vitesse contre la répétabilité et la stabilité RF sous vibration. Les microconnecteurs à enclenchement permettent de gagner de l'espace sur la carte mais sont fragiles et conçus pour des cycles d'accouplement limités. Les connecteurs à baïonnette sont rapides à entretenir mais atteignent un maximum aux basses fréquences.
Connecteurs filetés : SMA, RP-SMA, type N, TNC
La SMA est le cheval de bataille de l'industrie — compact, fileté, et utilisable jusqu'au 18 GHz sur des pièces de qualité. Le mâle SMA standard possède une broche centrale ; SMA-femelle a une prise. Si vous n'êtes pas sûr de votre orientation de genre ou souhaitez une explication mécanique complète, notre guide des spécifications et caractéristiques des connecteurs SMA couvre en détail la composition, le plaquage et la gestion des fréquences.
RP-SMA (SMA à polarité inverse) échange le contact central : un corps « mâle » RP-SMA contient une prise, et le corps « femelle » abrite une broche. Cela existe principalement pour que les équipements WiFi grand public respectent les règles de la FCC qui déconseillent les échanges faciles d'antenne. Mécaniquement, il s'enchaîne sur un SMA de la même manière, ce qui explique précisément pourquoi tant d'installateurs commandent le mauvais. Avant d'acheter, lisez notre analyse des spécifications des connecteurs RP-SMA et en quoi RP-SMA diffère de SMA.
Le N-type est plus grand et conçu pour les travaux extérieurs et à haute puissance. Ses versions résistantes aux intembles et son faible comportement de perte sur coaxial épais (LMR-240/400, RG213) en font la référence par défaut pour les antennes de toit et de station de base ainsi que pour les longues lignes de câbles. Le TNC est essentiellement un BNC fileté : il conserve un filet de verrouillage qui résiste aux vibrations, c'est pourquoi il est privilégié dans les installations mobiles, véhiculaires et GPS. Pour un comparatif des quatre options les plus courantes de filetage de 50 ohms et de baïonnette extérieur/intérieure, consultez notre comparaison entre connecteurs SMA vs. N-type, TNC vs. BNC.
Micro-connecteurs au niveau de la carte : U.FL / IPEX et MHF4
U.FL (marque déposée Hirose ; également vendue sous le nom IPEX MHF1 et divers équivalents génériques) est le micro-connecteur à s'enclencher que l'on trouve soudé sur des modules WiFi/Bluetooth, des cartes mini-PCIe et des cartes IoT. Il est minuscule, peu coûteux, et évalué pour seulement quelques cycles d'accouplement — considérez-le comme semi-permanent. MHF4 est encore plus petit et domine les modules M.2 modernes et les cartes 5G/LTE où l'espace sur les cartes est limité. Le choix du micro-coaxial compte autant que le connecteur : un câble plus fin signifie plus de perte par pied. Notre guide comparant les types de câbles coaxiaux U.FL — 1,13 mm, 1,32 mm, 1,37 mm, RG174 et RG178 — expose les compromis entre perte et flexibilité afin que vous puissiez dimensionner correctement le pigtail.
Connecteurs rapides et à clé : BNC, MMCX, FAKRA
Le BNC utilise un verrou à baïonnette à quart de tour pour une connexion rapide sur les bancs d'essai et les systèmes vidéo. Rappelez-vous la répartition de l'impédance : 50 ohms BNC pour RF/données, 75 ohms BNC pour la vidéo et la vidéosurveillance. Le MMCX est un système à fixation qui peut tourner en étant accouplé — pratique dans des assemblages serrés et articulés comme les drones FPV et les palets GPS. FAKRA est la norme automobile : codée par couleur et à clé mécanique afin qu'une borne GNSS ne puisse pas être accidentellement branchée sur un port cellulaire.
Comment choisir le bon type de connecteur d'antenne
Travaillez ces éléments dans l'ordre et le connecteur se sélectionne généralement lui-même :
- Faites correspondre ce qui est déjà sur votre équipement. L'interface côté périphérique (le port antenne ou le connecteur de la carte du module) est fixe. Votre travail consiste à spécifier un câble ou un adaptateur qui s'y connecte sans décalage d'impédance ni de polarité.
- Vérifie le plafond de fréquence. Utiliser du Wi-Fi 6 GHz 6E ou plus ? Évitez le BNC et les parties marginales ; SMA et N-type ont la marge de jeu.
- Ajustez le connecteur au coaxial. Coaxial épais à faible perte (LMR-400) s'associe au type N ; coaxial fin et flexible (RG174/RG316) avec SMA ; paires micro-coaxiales avec U.FL/MHF4.
- Prenez en compte l'environnement. En extérieur, choisissez un SMA/TNC mal étanché ou bien étanche et vérifiez le placage (nickel ou laiton plaqué or) contre la corrosion.
- Considérez la durée de vie en service. Les micro connecteurs à enclencher sont destinés aux assemblages à monter une fois ; les connecteurs filetés tolèrent des accouplements répétés.

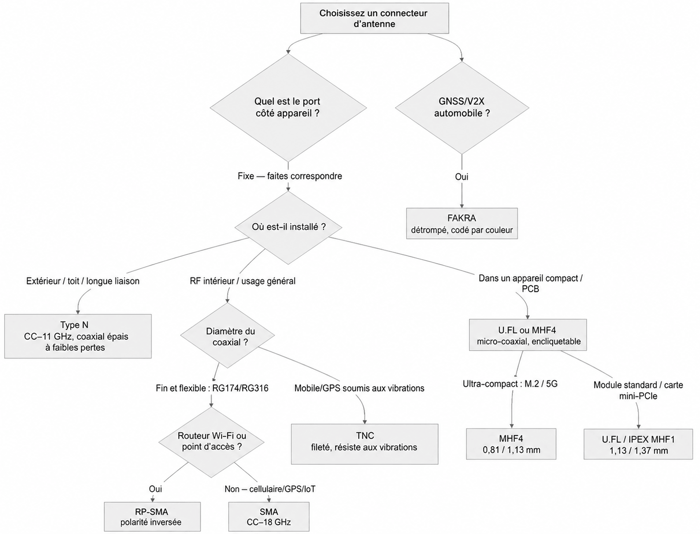

L'arbre de décision ci-dessous condense ces règles en un chemin visuel rapide de vos besoins à la bonne famille de connecteurs.
Data Alliance fabrique sur mesure des câbles d'antenne et des adaptateurs dans presque toutes les combinaisons de connecteurs et genres mentionnés ci-dessus, avec une livraison le jour même pour les commandes passées avant 16h MST. Parcourez la gamme complète sur la page câbles et adaptateurs d'antenne, ou si vous avez besoin d'une interface, d'une impédance ou d'une longueur spécifique que nous ne proposons pas, demandez un devis personnalisé. Construire une liaison sans fil et avoir besoin aussi de l'antenne ? Consultez notre sélection d'antennes SMA.
Questions fréquentes
Quelle est la différence entre SMA et RP-SMA ?
Ils partagent un filetage identique mais échangent les contacts centraux. Un SMA-mâle standard possède une goupille centrale ; un RP-SMA-mâle possède une prise à la place. Cela signifie qu'un SMA-mâle ne se connectera pas à un RP-SMA-mâle même s'ils se vissent ensemble au niveau de la coque. RP-SMA est standard sur les routeurs WiFi grand public et d'entreprise ainsi que sur les points d'accès, tandis que SMA est plus courant sur les antennes cellulaires, GPS et RF générales.
Tous les connecteurs d'antenne sont-ils à 50 ohm ?
La plupart des connecteurs d'antennes RF/données sont de 50 ohms, incluant SMA, RP-SMA, N-type, TNC, U.FL, MHF4, MMCX et FAKRA. Le BNC est la principale exception car il est largement vendu en versions 50 ohms et 75 ohms. Mélanger des pièces de 50 ohms et 75 ohms sur le même chemin provoque un décalage d'impédance et de signal réfléchi, donc confirmez l'impédance avant de commander.
Quel connecteur d'antenne est le meilleur pour un usage extérieur ?
Le type N est le choix habituel pour les antennes extérieures et sur toit car les versions weathered sont robustes et fonctionnent bien sur des coaxiaux épais à faible perte sur de longues distances. Lorsque l'interface est plus petite à l'extérieur, une connexion SMA ou TNC correctement scellée peut être utilisée — vérifiez le plaquage et la résistance aux intempéries pour la pièce spécifique, car la qualité de l'étanchéité varie selon les fabricants.
Quel connecteur les routeurs WiFi utilisent-ils ?
La plupart des routeurs WiFi grand public et d'entreprise ainsi que des points d'accès avec antennes externes utilisent RP-SMA. Si vous ajoutez ou remplacez une antenne, ajustez exactement la polarité du port du routeur — commandez une antenne RP-SMA ou un câble RP-SMA, pas un câble SMA standard.
Quel est le plus petit connecteur d'antenne ?
Parmi les types courants, MHF4 (IPEX MHF4) est plus petit que U.FL/MHF1 et est utilisé lorsque l'espace de carte est extrêmement limité, comme M.2 et les modules LTE/5G modernes. Les deux sont des microconnecteurs à enclos et conçus pour seulement quelques cycles d'accouplement, ils sont donc destinés aux assemblages internes semi-permanents plutôt qu'aux connexions/déconnexions fréquentes.
Puis-je utiliser un adaptateur entre différents types de connecteurs ?
Oui — les adaptateurs et câbles hybrides (par exemple SMA-à-N ou U.FL-vers-RP-SMA) sont courants et permettent de relier les interfaces côté appareil et côté antenne. Chaque interface supplémentaire ajoute une petite perte d'insertion et un point de défaillance potentiel, donc pour les installations permanentes, un seul câble personnalisé terminé par les connecteurs exacts dont vous avez besoin est généralement la solution plus propre et à moindre perte.
