Câble coaxial pour l'installation d'antennes Wi-Fi et LTE

Choisir le meilleur câble d'antenne coaxial pour une installation d'antenne Wi-Fi extérieure implique de prendre en compte plusieurs facteurs pour garantir une bonne qualité de signal, des performances globales et une durabilité.

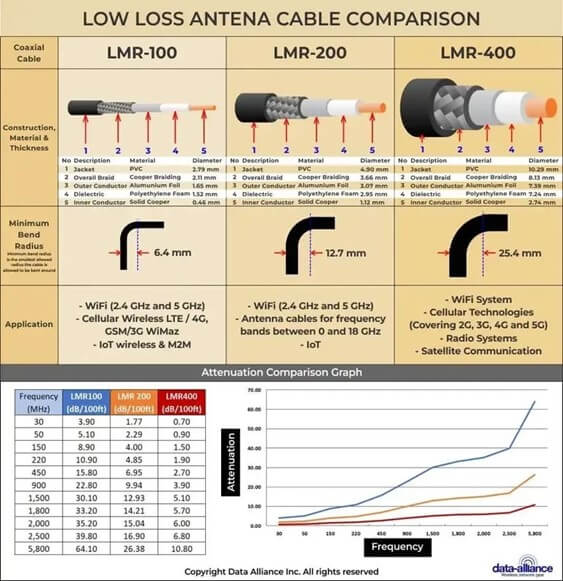

Utilisez l'un de ces types de câbles coaxiaux à double blindage de haute qualité:

• Pour des câbles plus longs: Utilisez LMR-400 ou équivalent, afin de minimiser la perte de signal.
• Pour des câbles de deux pieds à six pieds: En fonction de votre besoin de diamètre et de rayon de courbure économiques: Vous pouvez utiliser LMR-400, LMR-200 ou LMR-100.
• Pour les câbles: Vous devez utiliser LMR-200 ou LMR-400, pour une perte de signal plus faible (atténuation). Vous pouvez utiliser LMR-100 jusqu'à 12 pieds de long, mais il est préférable d'utiliser LMR-200 ou 400.
• Pour les câbles plus longs, plus de 20 pieds: Vous pouvez utiliser le LMR-200, mais vous devriez envisager plus sérieusement le LMR-400 en raison de ses caractéristiques de faible perte aux fréquences Wi-Fi.

 Autres considérations pour vous aider à prendre une décision éclairée:

1. Impédance: assurez-vous que l'impédance du câble correspond aux exigences de votre système. Les équipements Wi-Fi et LTE utilisent un câble de 50 ohms. LMR-100, LMR-200 et LMR-400 sont tous des types de câbles coaxiaux de 50 ohms compatibles, l'utilisation d'une mauvaise impédance peut entraîner une perte de signal et une réduction des performances.
2. Blindage: Un bon blindage des câbles est important pour se protéger contre les interférences d'autres appareils et signaux électroniques, en particulier dans les environnements urbains surpeuplés.  Recherchez un câble avec plusieurs couches de blindage, comme une combinaison de feuille et de métal tressé. Les LMR-100, 200 et 400 sont à double blindage et offrent donc une meilleure réjection des interférences que les câbles à blindage simple de la série RG.
3. Atténuation: L'atténuation fait référence à la perte de signal sur la longueur du câble. Il est important de choisir un câble à faible atténuation, surtout pour les longs trajets. La fiche technique du câble doit répertorier les valeurs d'atténuation à différentes fréquences, ce qui vous permet de choisir un câble qui minimise les pertes aux fréquences Wi-Fi (2,4 GHz et 5 GHz).  Les différents types de câbles coaxiaux ont des quantités différentes de perte de signal par pied (ou mètre), qui varient en fonction du blindage et du diamètre du fil conducteur. Vérifiez les spécifications pour l'atténuation, qui est généralement donnée en dB par 100 pieds. Plus c'est bas, mieux c'est.
4. Longueur du câble: utilisez la longueur de câble la plus courte possible pour connecter votre antenne à votre appareil. Des câbles plus longs entraînent une perte de signal plus importante (atténuation). Dans certains cas, vous devrez peut-être étendre la portée d'une connexion câblée existante. Dans de tels scénarios, vous pouvez utiliser une rallonge SMA. Ces câbles conservent le même type de connecteur (SMA) aux deux extrémités et vous permettent d'ajouter de la longueur supplémentaire à votre parcours de câble existant tout en minimisant la perte de signal. Dans une telle situation, vous pouvez utiliser des adaptateurs de câble d'antenne pour basculer entre différents connecteurs.
5. Résistance aux intempéries: Étant donné que l'installation se fait à l'extérieur, le câble doit être capable de résister à des conditions environnementales telles que l'exposition aux UV, la pluie et les fluctuations de température. Recherchez des câbles avec des gaines résistantes aux UV et des caractéristiques d'étanchéité. L'étanchéité des câbles et des connecteurs pour une utilisation en extérieur, ainsi qu'une gaine extérieure durable sont des caractéristiques importantes, en particulier pour les installations qui seront exposées aux éléments.
6. Flexibilité et durabilité: tenez compte de l'environnement d'installation et de la nécessité de faire passer le câble dans des espaces restreints ou dans des coins vifs. Certains câbles sont plus flexibles, mais cela peut parfois se faire au détriment de la durabilité et de l'efficacité du blindage.
7. Compatibilité des connecteurs: Assurez-vous que le câble est compatible avec les connecteurs utilisés par votre antenne et votre équipement Wi-Fi. Les connecteurs les plus courants pour les antennes Wi-Fi extérieures  sont de type N. Les câbles SMA peuvent également être utilisés dans certaines situations. Ils offrent un bon équilibre entre performances et coût par rapport aux câbles LMR et peuvent convenir à des applications spécifiques où les connecteurs de type N ne sont pas compatibles. RP-SMA est plus courant pour les antennes intérieures. La qualité des connecteurs et l'installation (correctement serties et étanches) sont cruciales pour maintenir l'intégrité du signal.
8. Utilisez des connecteurs de qualité: Des connecteurs de mauvaise qualité peuvent introduire du bruit et une perte de signal. Utilisez des connecteurs de haute qualité et résistants à la corrosion et assurez-vous qu'ils sont correctement fixés.  Les connecteurs de type N nickelés  sont l'option supérieure pour les installations extérieures.
9. Longueur: minimisez la longueur du câble pour réduire la perte de signal, mais assurez-vous qu'il est suffisamment long pour atteindre votre appareil Wi-Fi à l'antenne sans s'étirer ou créer de virages brusques.
10. Blindage: Les câbles à double ou triple blindage peuvent offrir une meilleure protection.
11. Coût: Bien qu'il soit important de choisir un câble de haute qualité pour garantir les meilleures performances de votre antenne Wi-Fi, tenez compte de votre budget. Les câbles plus chers offrent de meilleures performances, mais évaluez si le coût est justifié pour vos besoins spécifiques.
12. Marque et qualité: Choisissez des câbles de fabricants réputés pour garantir qualité et fiabilité. Il est également avantageux de lire les avis et de rechercher des recommandations auprès de professionnels ou de forums où des installations similaires sont discutées.
13. Gamme de fréquences: Assurez-vous que le câble peut gérer la plage de fréquences requise pour votre application. LMR-100, LMR-200 et LMR-400 sont tous compatibles avec les bandes de fréquences Wi-Fi et LTE.

N'oubliez pas que le meilleur câble pour votre installation dépend de vos besoins spécifiques, de la distance entre votre antenne et votre appareil sans fil, du type de signaux que vous recevez (par exemple, Wi-Fi, LTE, GPS) et de l'environnement dans lequel le câble sera installé.

En conclusion

Choisir le bon câble coaxial pour l'installation d'antennes Wi-Fi et LTE est un équilibre entre la minimisation des pertes de signal, l'assurance d'impédance et un blindage appropriés, et le choix des matériaux adaptés à l'environnement d'installation. En adaptant le type et la longueur du câble à votre tracé spécifique, en utilisant des connecteurs de qualité et en privilégiant la durabilité pour les conditions extérieures, vous pouvez obtenir des performances fiables et maximiser l'efficacité de votre système d'antenne.
