VSWR: adaptation d'impédance dans les antennes et les câbles d'antenne
Table des matières
- VSWR expliqué : pourquoi l'adaptation d'impédance est importante dans les systèmes RF
- Qu'est-ce que le VSWR ?
- VSWR et adaptation d'impédance
- Norme d'impédance à 50 ohms
- VSWR vs Perte de retour
- VSWR et gain d'antenne (dBi)
- Pourquoi l'adaptation d'impédance est importante
- Pourquoi le 50 ohms est devenu la norme RF
- Effets du désajustement d'impédance
- Connecteurs RF et câbles coaxiaux pour IoT sans fil
- Conclusion
- Questions fréquentes
VSWR expliqué : pourquoi l'adaptation d'impédance est importante dans les systèmes RF
Le rapport ondes stationnaires tension (VSWR) est l'un des indicateurs les plus importants de la performance du système d'antenne, aux côtés du gain d'antenne (Dbi). Le VSWR fournit un aperçu de l'efficacité du transfert de puissance RF depuis un émetteur, à travers le câble et les connecteurs de l'antenne, et enfin jusqu'à l'antenne elle-même.
Plus le VSWR est bas, plus le système d'antenne est efficace. Un faible VSWR indique que la majeure partie de la puissance transmise est rayonnée par l'antenne plutôt que réfléchie vers la source.
Qu'est-ce que le VSWR ?
Le VSWR (Rapport d'ondes stationnaires de tension) mesure l'efficacité de la transmission de puissance radiofréquence (RF) depuis sa source, via une ligne de transmission (comme un câble coaxial), jusqu'à une antenne.
Dans un système RF parfait, 100 % de la puissance RF serait transmise à travers une ligne de transmission théoriquement sans perte vers l'antenne. Dans les systèmes réels, cependant, les indécalages d'impédance entre composants font qu'une partie de l'énergie RF est réfléchie vers la source.

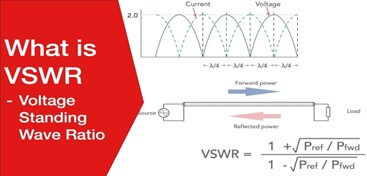

La VSWR quantifie ce comportement en exprimant le rapport entre la tension maximale et minimale le long de la ligne de transmission causée par les ondes réfléchies.
- VSWR = 1,0 : 1 → Adaptation parfaite d'impédance, sans puissance réfléchie
- VSWR > 1.0 → Niveaux croissants de désajustement et de puissance réfléchie
- VSWR → ∞ → Désadaptation complète d'impédance
Dans la plupart des systèmes de communication RF et sans fil pratiques, un VSWR de 2,0 ou moins est généralement considéré comme acceptable pour les antennes.
VSWR et adaptation d'impédance
Le VSWR est directement lié à l'adaptation d'impédance entre l'émetteur, la ligne de transmission (câble coaxial et connecteurs) et l'antenne.
Pour qu'un émetteur ou un récepteur radio fournisse efficacement de l'énergie à une antenne :
- L' impédance de sortie radio
- Le câble d'antenne et les connecteurs
- L' impédance d'entrée de l'antenne
Elles doivent toutes être très assorties.
Norme d'impédance à 50 ohms
50 Ohms est l'impédance standard utilisée pour les antennes RF, câbles coaxiaux et connecteurs dans la plupart des applications sans fil, notamment :
- Wi-Fi (802.11ac, n, g, a, b)
- LTE (4G), LTE-M, NB-IoT
- GSM (3G)
- Applications dans la bande ISM
- Protocoles sans fil IoT tels que Bluetooth, RFID, LoRa, ZigBee
Toutes les antennes, câbles d'antenne et adaptateurs Data Alliance sont adaptés à 50 ohms, garantissant une compatibilité et des performances optimales à travers ces applications.
VSWR vs Perte de retour
La VSWR et la perte de retour sont deux paramètres étroitement liés utilisés pour déterminer si un système d'antenne est effectivement adapté en impédance en interne ainsi qu'au câble et aux connecteurs de l'antenne.
- VSWR décrit le rapport entre la tension réfléchie et la tension directe
- La perte de retour, mesurée en décibels (dB), décrit la quantité de puissance incidente réfléchie vers la source
Ces deux métriques expriment le même phénomène de manière opposée :
- VSWR faible = Perte de rendement élevée
- VSWR élevé = perte de rendement faible
Une valeur de perte de retour plus élevée signifie moins de puissance réfléchie, un rayonnement plus efficace et de meilleures performances de l'antenne. Inversement, une faible perte de retour réduit la capacité d'une antenne à rayonner efficacement, affectant négativement la puissance et la couverture du signal.
Pour des performances optimales de l'antenne :
- Le VSWR devrait être faible
- La perte de retour devrait être élevée
- Le gain d'antenne (dBi) doit être approprié pour l'application
VSWR et gain d'antenne (dBi)
La VSWR est souvent discutée parallèlement au gain de l'antenne, mesuré en dBi.
- dBi représente le gain d'une antenne par rapport à un radiateur isotrope idéal
- Le gain de l'antenne reflète une combinaison d' efficacité électrique et de directivité
Selon qu'une antenne émet ou réception, le gain décrit sa capacité à :
- Convertir l'énergie électrique en ondes radio (transmission)
- Convertir les ondes radio en énergie électrique (réception)
Pour un transfert de puissance maximal :
- L'impédance de l'émetteur/récepteur doit correspondre à celle du câble
- L'impédance du câble doit correspondre à celle de l'antenne
Lorsque tous les composants sont correctement adaptés, le gain de l'antenne et l'efficacité du système sont maximisés. Tout décalage d'impédance entraîne une perte de transfert de puissance, une énergie réfléchie et une baisse des performances du système.
Pourquoi l'adaptation d'impédance est importante
L'impédance est l'opposition rencontrée par l'énergie électrique lorsqu'elle s'éloigne de sa source. Lorsque les impédances source et charge sont synchronisées, les effets négatifs des réflexions sont minimisés.
Ce principe est décrit par le théorème du transfert de puissance maximal, qui est crucial dans les systèmes de transmission RF. Selon ce théorème, la puissance maximale est délivrée à la charge (antenne) lorsque l'impédance de charge correspond à celle de la source.
Dans la conception RF :
- L'adaptation de l'impédance source et charge maximise le transfert de puissance RF
- Les antennes fonctionnent de manière la plus efficace lorsque leur impédance correspond à la source de transmission
- Un mauvais appariement entraîne une puissance réfléchie, du chauffage et une dégradation du signal
Pourquoi le 50 ohms est devenu la norme RF
Des recherches RF menées dans les années 1920 ont déterminé que l'impédance optimale pour les systèmes RF se situe entre 30 et 60 Ohms, selon que la gestion de la tension ou le transfert de puissance est priorisée.
50 Ohms est apparu comme un compromis pratique qui :
- Équilibre la gestion de puissance et la perte de signal
- Permet une normalisation du câblage et des composants
- Simplifie la conception et la compatibilité du système
En conséquence, la plupart des composants RF — y compris les antennes, câbles coaxiaux, connecteurs, circuits imprimés et atténuateurs — sont conçus selon une norme d'impédance de 50 ohms. Les systèmes d'antenne 50 ohms courants incluent ZigBee, GSM, GPS, WiFi et LoRa.
Effets du désajustement d'impédance
Un décalage d'impédance — comme la connexion d'une antenne de 75 ohms à un câble coaxial de 50 ohms — provoque des réflexions de tension et de courant. Ces réflexions réduisent la puissance avant et peuvent solliciter les composants RF.
Le degré de décalage et la puissance réfléchie qui en résulte sont caractérisés par VSWR.
Pour corriger les inadaptations d'impédance, les ingénieurs peuvent utiliser :
- Résistances en série ou en parallèle
- Transformateurs RF ou baluns
- Réseaux d'adaptation d'impédance montés en surface
- Accordeurs d'antenne ou circuits correspondants
Connecteurs RF et câbles coaxiaux pour IoT sans fil
La performance du VSWR n'est pas déterminée uniquement par l'antenne. Les connecteurs RF et les câbles coaxiaux jouent un rôle majeur dans le maintien de la continuité de l'impédance tout au long du chemin du signal.
Des connecteurs de mauvaise qualité, des types de câbles incorrects ou des installations incorrectes peuvent augmenter significativement le VSWR — même lorsque l'antenne elle-même est bien conçue.
Pour les systèmes IoT et sans fil, choisir des câbles et connecteurs coaxiaux de haute qualité de 50 ohms est essentiel pour maintenir un faible VSWR, une perte de retour élevée et des performances fiables du système.
Conclusion
Le VSWR est une métrique essentielle pour évaluer l'efficacité de l'antenne, l'adaptation d'impédance et la performance globale du système RF. Un VSWR faible indique un transfert de puissance efficace, des réflexions minimales et un fonctionnement optimal de l'antenne.
En utilisant des antennes de 50 ohms correctement adaptées, des câbles, des connecteurs et des adaptateurs, et en comprenant comment le VSWR se rapporte à la perte de retour et au gain d'antenne, les concepteurs et installateurs RF peuvent garantir des systèmes sans fil fiables et performants.
Lors de la conception ou de l'installation de systèmes RF, visez toujours :
- VSWR faible
- Perte de rendement élevée
- Gain d'antenne approprié
- Impédance constante de 50 ohms tout au long du chemin du signal
Questions fréquentes
Qu'est-ce que le VSWR et pourquoi est-il important dans les systèmes RF ?
Le VSWR (Rapport d'ondes stationnaires de tension) mesure l'efficacité avec laquelle la puissance RF est transférée d'un émetteur, via des câbles et des connecteurs, vers une antenne. Un faible VSWR indique que la majeure partie de la puissance transmise est rayonnée par l'antenne plutôt que renvoyée vers la source, ce qui se traduit par une meilleure force du signal, une meilleure efficacité et une meilleure fiabilité du système.
Qu'est-ce qui est considéré comme une bonne valeur VSWR pour les antennes ?
Un VSWR de 1,0:1 représente une adaptation parfaite d'impédance sans puissance réfléchie et constitue la condition idéale. Dans les systèmes sans fil et RF pratiques, un VSWR de 2,0 ou moins est généralement considéré comme acceptable et offre de bonnes performances d'antenne avec une perte de puissance minimale.
Comment le VSWR et la perte de retour sont-ils liés ?
La VSWR et la perte de retour décrivent le même phénomène de réflexion en utilisant des mesures différentes. Le VSWR exprime le rapport entre la tension réfléchie et la tension directe, tandis que la perte de retour (mesurée en dB) indique combien de puissance est réfléchie vers la source. Un faible VSWR correspond à une perte de retour élevée, ce qui signifie moins de puissance réfléchie et une transmission RF plus efficace.
Pourquoi 50 ohms est-il l'impédance standard pour les antennes et câbles RF ?
Les 50 ohms sont devenus la norme industrielle car ils offrent un équilibre optimal entre la gestion de puissance et la perte de signal. La plupart des systèmes RF — y compris le WiFi, les technologies mobiles, GPS et IoT — sont conçus autour d'une impédance de 50 ohms. L'utilisation d'antennes correspondantes, câbles et connecteurs de 50 ohms minimise les réflexions, réduit le VSWR et maximise le transfert de puissance.
Les câbles et connecteurs peuvent-ils affecter les performances VSWR ?
Oui. La performance du VSWR dépend de l'ensemble du chemin du signal RF, pas seulement de l'antenne. Des connecteurs de mauvaise qualité, des câbles coaxiaux incorrects, des incompatibilités d'impédance ou une installation incorrecte peuvent augmenter significativement le VSWR — même si l'antenne elle-même est bien conçue. Des câbles coaxiaux de haute qualité de 50 ohms et des connecteurs sont essentiels pour maintenir un faible VSWR et des performances fiables du système.
