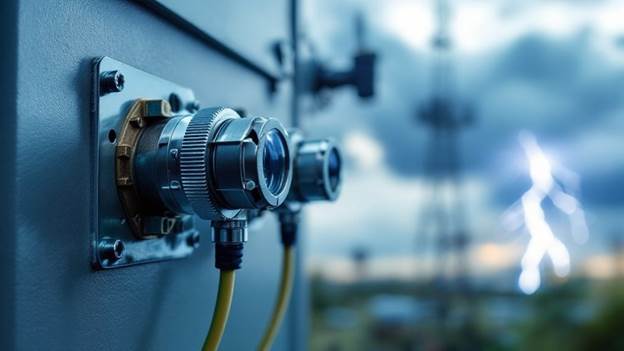

Un parasurtenseur contre la foudre — également appelé parafoudre coaxial ou paratonnerre RF — est un dispositif en ligne qui dévie les surtensions induites et l'accumulation de parasites d'une antenne vers la terre avant qu'ils n'atteignent votre radio, routeur ou passerelle. Il n'empêchera pas un impact direct sur la tour, mais c'est la protection la plus rentable pour toute antenne extérieure, et il appartient à chaque ligne coaxiale qui quitte un bâtiment. Ce guide explique les deux principaux designs, comment associer un parasurtension à votre système par connecteur et fréquence, les spécifications qui comptent réellement, et comment le mettre correctement à la terre.

Ce que fait réellement un parasurtenseur contre la foudre

Une antenne extérieure et son coaxial servent d'antenne aux énormes champs électromagnétiques qui entourent un éclair proche. Même un impact à des centaines de mètres peut provoquer un transitoire rapide et à haute tension sur le bouclier et le conducteur central de votre câble. Un parasurtension coaxial contre la foudre se trouve dans la ligne d'alimentation — généralement là où le câble entre dans le bâtiment ou à la base du mât — et offre un chemin à faible impédance vers la terre pour ce transitoire tout en faisant passer votre signal RF normal avec une perte minimale.

Deux points à clarifier : un parasurtenseur est un dispositif de liaison et de déroutement , pas un bouclier magique. Il ne fonctionne que lorsqu'il est correctement mis à la terre, et il complète — ne remplace jamais — un mât et une ligne d'alimentation correctement mis à la terre. Il ne protège pas non plus contre un coup de foudre direct, qui transporte bien plus d'énergie que ce que n'importe quel arrêt-flamme en ligne ne peut absorber.

Comment s'intègre un parasurtenseur contre la foudre dans l'installation

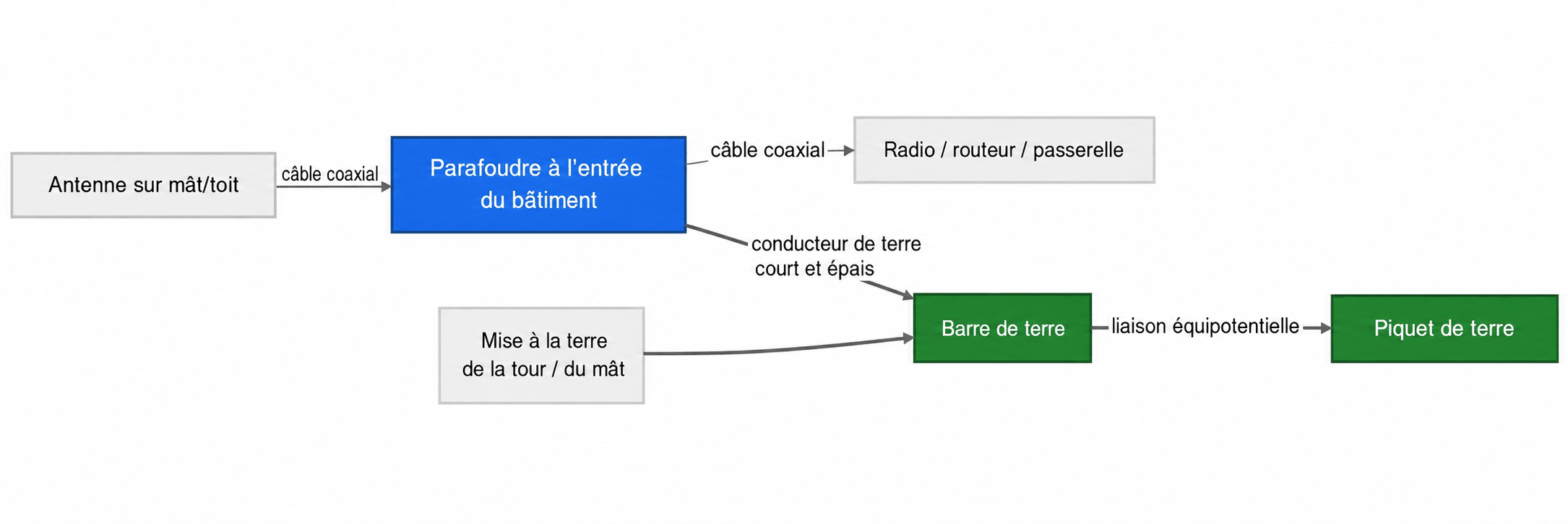

L'arrêt-parapluie se met en ligne sur le coaxial et se lie à votre système de masse par un conducteur court et épais. Le schéma ci-dessous montre la topologie standard pour une seule ligne d'antenne :

Tube de décharge gazeuse vs quart d'onde : les deux principales conceptions

Presque tous les parasurtenseurs coaxials utilisent l'une des deux technologies de serrage. Le bon choix dépend de la capacité de votre ligne à transporter du courant continu (pour les antennes alimentées par polarisation, LNA ou PoE sur coaxial) et de la tolérance de votre système à la perte d'insertion.

Tube de décharge gazeuse (GDT)

Un arrête-flammes GDT place un tube étincelle scellé entre le conducteur central et la masse. En fonctionnement normal, il s'agit d'un circuit ouvert et pratiquement invisible à votre signal. Lorsque la tension dépasse le seuil de rupture du tube, le gaz s'ionise et le tube conduit, déviant la surtension vers la masse en quelques nanosecondes, puis se réinitialisant. Les conceptions GDT sont des modèles à large bande (généralement DC à plusieurs GHz), passent le courant continu à travers la ligne, et sont le choix par défaut pour les lignes d'alimentation cellulaires, WiFi, GPS et IoT. Le GDT est généralement une cartouche remplaçable — un tube usé après un événement de surtension importante est un échange bon marché plutôt qu'un remplacement complet de l'unité.

Ébauche à quart d'onde (blocage DC)

Un arrête-ondes quart d'onde utilise un court-circuit coupé à un quart de longueur d'onde de la bande de fonctionnement. À la fréquence de conception, le stub ressemble à un circuit ouvert pour votre RF ; à courant continu et basses fréquences (où l'énergie de la foudre se concentre), c'est un court-circuit direct vers la terre. Ces courants de surtension sont très élevés et offrent une excellente fiabilité à long terme, mais ils sont limités en bande et bloquent le courant continu, donc ils ne fonctionneront pas sur une ligne qui doit transmettre la tension de polarisation à une antenne alimentée. Utilisez-les pour des liaisons monobande, haute puissance, sans courant continu.

Spécifications à vérifier avant d'acheter un parasurtenseur contre la foudre

Associez-les à votre système. Ne supposez pas — vérifiez la fiche technique du fabricant pour les chiffres exacts, car les pertes d'insertion et les taux de surtension varient selon les modèles.

Appariement d'impédance et de connecteur

Un parasurtenseur n'est qu'un autre maillon de la chaîne RF, il doit donc partager l'impédance de votre système — 50 ohms pour pratiquement tout le WiFi, le cellulaire, la LoRa, le GPS et la radio bidirectionnelle. Ses connecteurs doivent également correspondre à ce qui est présent sur votre coaxial et votre radio. Si votre ligne d'alimentation utilise le type N et votre radio utilise la SMA, vous choisissez soit un arrêt-arme avec le bon connecteur sur chaque port, soit ajoutez un cavalier court — chaque paire de connecteurs supplémentaire ajoute une petite perte et un élément supplémentaire à l'étanchéité. Pour un rappel sur le choix de la bonne interface, consultez notre guide des types de connecteurs d'antenne (SMA, N-type, TNC, U.FL et plus encore).

Où le monter et comment le mettre à la terre

Le placement et la mise à la terre sont ce qui rend un parasurtenseur contre la foudre efficace — un pare-surtension parfaitement équipé avec une mauvaise masse ne fait presque rien. Suivez ces principes :

• Montez à l'endroit où le coaxial entre dans le bâtiment (un cloison/panneau d'entrée), ou à la base du mât, pour que la surtension ne soit déviée avant que le câble ne passe près de votre électronique.
• Connectez-vous à une masse à point unique. Connectez l'arrêt-parapluie à une barre de masse avec le conducteur le plus court, le plus épais et le plus droit possible — les surtensions détestent les courbes et la longueur. Reliez le mât, l'arrêt-parapluie et la terre électrique du bâtiment à la même référence pour éviter les boucles de terre et les différences dangereuses de potentiel.
• Gardez le fil de terre court et une inductance faible. Chaque pied et chaque virage serré ajoute de l'inductance, ce qui augmente la tension que la surtension développe avant qu'elle ne se dégage.
• Connecteurs extérieurs étanches avec ruban auto-amalgamant ou thermorétractable pour que l'humidité ne dégrade pas le joint et n'augmente pas le VSWR avec le temps.

L'arrêt-surtension est une couche d'un schéma complet de mise à la terre. Pour une vision complète des lignes d'alimentation en liaison et pourquoi elles protègent à la fois la qualité de l'équipement et du signal, lisez notre article détaillé sur la mise à la terre des câbles d'antenne. Et comme les surtensions ne représentent pas la seule menace électrique pour votre équipement, notre aperçu de l' impact des décharges électrostatiques (ESD) sur les équipements réseau explique pourquoi un seul parasurtenseur ne peut pas arrêter les parasites provenant de la manipulation et du contact.

Choisir par application

WiFi et liaisons point à point extérieures

Utilisez un arrête-roue GDT à large bande de 50 ohms homologué jusqu'à 6 GHz avec le type de connecteur utilisé par vos radios (souvent de type N ou RP-SMA). La perte d'insertion est importante ici car les liaisons PtP extérieures font déjà face à un budget de liaison serré. Si vous prévoyez une longue sortie en extérieur, notre guide de montage d 'antenne couvre le côté mât et support de la même installation.

Passerelles cellulaires / LTE / 5G et IoT

Ces appareils alimentent fréquemment un amplificateur ou une antenne via le coaxial, alors choisissez une unité GDT à passage en courant continu qui couvre toutes vos bandes. Vérifiez que la plage de fréquences du parasurtenseur couvre les bandes basses (600–700 MHz) et les bandes moyennes/hautes utilisées par votre porteuse.

GPS et autres lignes de réception à faible consommation

Les antennes GPS actives nécessitent un polarisation DC par rapport à l'ANL, donc utiliser un arrêteur GDT (DC-pass) et surveiller la perte d'insertion, car le signal satellite reçu est déjà extrêmement faible.

N'oublie pas le câble

Un parasurtenseur ajoute des connecteurs à votre ligne, alors associez-le à du coaxial de qualité à faible perte coupé à la longueur. Data Alliance fabrique sur mesure des ensembles de câbles d'antenne 50 ohms avec exactement les connecteurs et longueurs nécessaires à votre installation — consultez notre guide de sélection de câbles d'antenne pour adapter le type, le connecteur et la longueur du coaxial à votre budget de liaison, puis parcourez et commandez chez Antenna Cables & Adapters. Pour le matériel d'antenne et de liaison extérieure, commencez par WiFi Antennas. Vous avez besoin d'une combinaison spécifique de connecteurs ou d'une configuration de protection contre les surtensions ? Demandez un devis personnalisé ou contactez le support technique, nous vous le fournirons.
