Une antenne 2,4 GHz est une antenne RF accordée sur la bande ISM de 2400 à 2483,5 MHz — le même spectre utilisé par le Wi-Fi 2,4 GHz (802,11b/g/n et la radio 2,4 GHz dans le Wi-Fi 6/6E/7), le Bluetooth, le Zigbee, et une grande part des radios IoT et adjacentes à LoRa. Choisir le bon se résume à quatre décisions vérifiables : le diagramme de rayonnement (omnidirectionnel vs directionnel), le gain en dBi, le type de connecteur, et la perte de câble entre l'antenne et votre radio. Si vous faites bien ces quatre-là, la couverture suit ; si vous les trompez, vous perdez soit la portée, soit vous rayonnez dans la mauvaise direction.

Ce guide détaille chaque décision avec de vraies spécifications afin que les professionnels informatiques, intégrateurs et consultants réseau puissent spécifier une antenne 2,4 GHz en toute confiance, plutôt que dans des suppositions.

Formats courants d'antennes à 2,4 GHz : dipôle omnidirectionnel, panneau et Yagi, plus le coaxial et les connecteurs qui les alimentent.

À quoi sert une antenne 2,4 GHz

La bande 2,4 GHz n'est pas licenciée dans le monde entier, c'est pourquoi tant de technologies la partagent. Une antenne 2,4 GHz dessert généralement un ou plusieurs de ces systèmes :

• Wi-Fi (2,4 GHz) : plus longue portée et meilleure pénétration des murs que 5 GHz, à un débit plus faible.
• Bluetooth / BLE : 2402–2480 MHz, connectivité des appareils à courte portée.
• Zigbee & Thread (802.15.4) : IoT maillé à faible consommation.
• Télémétrie industrielle et radios SCADA fonctionnant dans la bande ISM.

Comme la bande est congestionnée, le choix et le placement de l'antenne comptent plus que la puissance brute. Si votre problème est des interférences plutôt que de la portée, commencez par lire notre guide sur la façon de changer votre canal WiFi avant d'ajouter du matériel — un canal propre l'emporte souvent sur une antenne plus grande à 2,4 GHz.

Types d'antennes à 2,4 GHz : omnidirectionnelles vs directionnelles

Chaque antenne 2,4 GHz échange la forme de couverture contre le gain. On ne peut pas augmenter le gain sans resserrer le motif à un moment — le gain est de l'énergie focalisée, pas de l'énergie libre.

Antennes omnidirectionnelles

Les antennes omnidirectionnelles (dipôles en caoutchouc, fouets collinéaires) émettent un motif de beignet à 360° dans le plan horizontal. Elles sont les points d'accès et routeurs par défaut qui desservent les clients dans toutes les directions. Les omnimons à gain élevé obtiennent plus de gain en aplatissant la largeur de faisceau verticale — idéal pour un sol plat unique, médiocre pour une couverture sur plusieurs étages où le signal est nécessaire au-dessus et en dessous.

Antennes directionnelles (panneau et Yagi)

Les antennes directionnelles concentrent l'énergie dans un faisceau. Les antennes à panneau/patch offrent un large secteur avant (généralement 30°–90°), tandis qu'une Yagi focalise un faisceau étroit pour les liaisons point à point et les longs trajets. Si vous construisez une liaison directionnelle ou longue portée 2,4 GHz, notre  guide d'antenne Yagi explique comment le nombre d'éléments, la largeur de faisceau et le gain interagissent afin que vous puissiez dimensionner l'antenne à la distance.

Comment choisir une antenne 2,4 GHz : flux décisionnel

Travaillez d'abord la forme de couverture, puis le gain, puis le connecteur, puis la ligne d'alimentation. Le diagramme ci-dessous cartographie cette séquence :

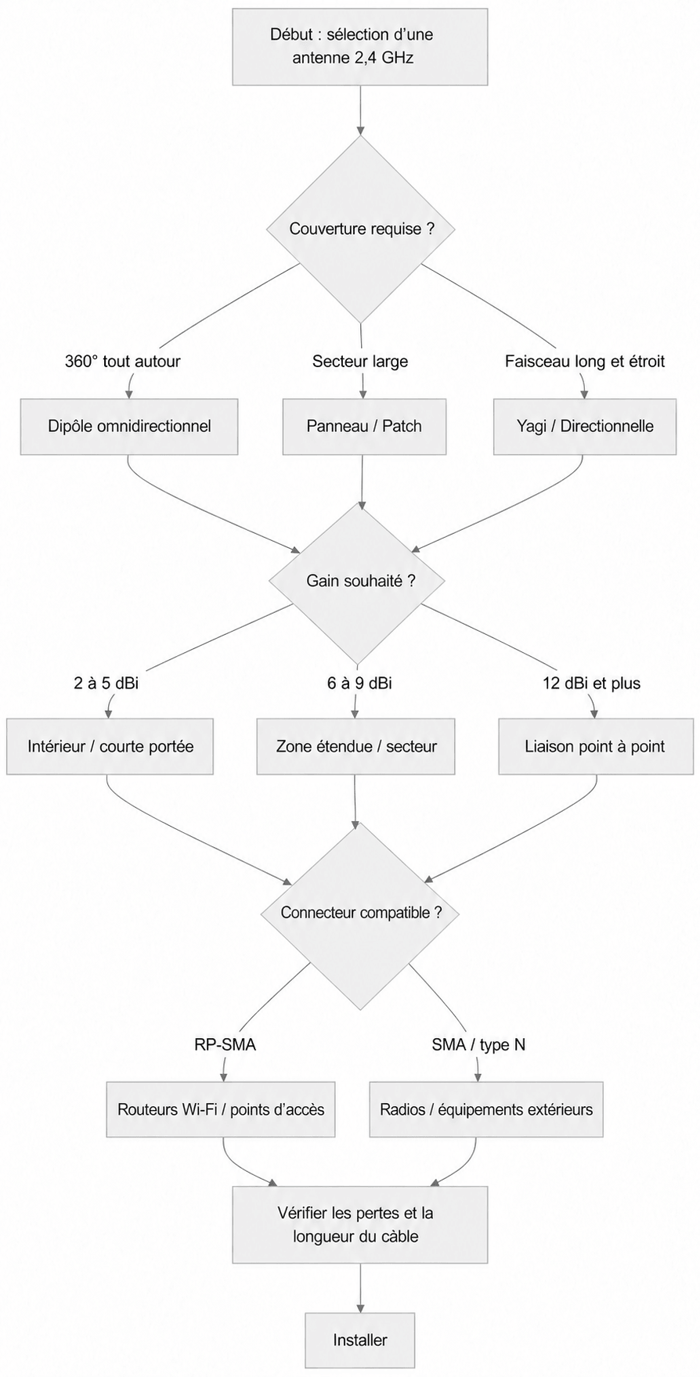

Flux de sélection de l'antenne à 2,4 GHz : schéma de couverture → cible de gain → connecteur → perte de câble → déploiement.

Comparaison des types d'antennes 2,4 GHz

Le tableau ci-dessous donne des chiffres typiques et représentatifs pour les types courants d'antennes 2,4 GHz. Considérez le gain et la largeur de faisceau comme des indications — confirmez toujours les chiffres exacts sur la fiche technique du modèle spécifique que vous achetez, car les conceptions varient.

Connecteurs : associez l'antenne à votre radio

Une antenne 2,4 GHz n'est utile que si elle s'accouple à votre équipement. Le piège le plus courant sur les équipements Wi-Fi 2,4 GHz est la polarité inversée : les routeurs/points d'accès Wi-Fi grand public et d'entreprise utilisent massivement le RP-SMA, tandis que de nombreuses radios, modules cellulaires et unités extérieures utilisent le type SMA ou N standard. Le RP-SMA et le SMA se ressemblent presque au même mais ne s'accouplent pas correctement — vérifiez le genre et la polarité avant de commander.

• RP-SMA : la norme de facto sur les routeurs Wi-Fi et les points d'accès.
• SMA : courant sur les radios, modules IoT et de nombreuses antennes.
• Type N : plus grand, résistant aux intempéries, faible perte — typique des antennes extérieures et de plus grande puissance.
• U.FL / MHF : de minuscules connecteurs au niveau de la carte sur des modules embarqués, généralement en queue de queue en RP-SMA/SMA.

Tous ces éléments sont à 50 Ω. Si vous devez convertir ou étendre, consultez notre analyse complète des types de connecteurs d'antenne (SMA, RP-SMA, N-type, U.FL, MHF4 et autres) pour choisir l'adaptateur ou pigtail approprié. Data Alliance fabrique également sur mesure des ensembles de câbles avec exactement les connecteurs d'extrémité dont vous avez besoin — parcourez les câbles et adaptateurs d'antenne  ou demandez un devis personnalisé.

Gain et perte de câble : le budget de liaison sur 2,4 GHz

Le gain en dBi n'est que la moitié de l'équation — le coaxial entre l'antenne et la radio en soustrait. À 2,4 GHz, la perte de câble augmente considérablement, donc une longue série de coaxial fin peut effacer le bénéfice d'une antenne à gain élevé. Atténuation approximative et représentative à 2,4 GHz (vérifier par rapport à la fiche technique du câble spécifique) :

• RG-174 / coaxial à couettes fines : perte très élevée — gardez ces lignes à quelques pouces, pas à pieds.
• Type LMR-240 : perte modérée, bon pour les courses courtes en saut d'obstacles.
• Type LMR-400 : environ ~6,8 dB par 100 ft à 2,4 GHz — le cheval de bataille pour les longues sorties extérieures.

Règle pratique : montez l'antenne près de la radio et gardez la ligne d'alimentation aussi courte que possible l'installation. Quand une longue longueur est inévitable, passez au coaxial à perte plus faible plutôt que d'accepter la perte. Notre guide de sélection des câbles d'antenne donne des chiffres de perte par pied et un flux de sélection afin que vous puissiez dimensionner le coaxial selon votre budget de liaison. Pour le câble lui-même, commandez un assemblage de longueur personnalisée et évitez d'enrouler un excès de coaxial.

Conseils de placement pour la couverture 2,4 GHz

• Montez les antennes omnidirectionnelles verticalement pour une couverture horizontale (plan de sol) ; le désajustement de polarisation coûte un signal réel.
• Élever les antennes au-dessus des obstacles — le 2,4 GHz pénètre les murs mieux que le 5 GHz mais s'atténue tout de même à travers le béton et le métal.
• Pour le point à point, visez les antennes directionnelles aux deux extrémités et gardez la ligne de visée (et la zone de Fresnel) aussi claire que possible.
• Séparez l'antenne 2,4 GHz des interféreurs puissants (micro-ondes, Bluetooth dense, autres points d'accès) et choisissez un canal propre.
