Guide des antennes du plan de masse : comment les plans de masse réglent le gain, le motif et le VSWR
Table des matières
- Ce qu'est réellement une antenne à plan de masse
- Comment le plan de sol définit le gain, le motif et le VSWR
- Dimensionnement d'une antenne à plan de masse : mathématiques du quart d'onde
- Plan de masse solide vs radiaux : lesquels utiliser
- Montage et mise à la terre : placer l'avion directement sur le terrain
- Choisir l'antenne de plan de masse adaptée à votre construction
- Questions fréquentes
Une antenne à plan de masse est un monopôle (généralement un élément vertical de quart d'onde) qui dépend d'une surface conductrice sous le point d'alimentation pour agir comme « l'autre moitié » électrique de l'antenne. Sans ce plan de masse, un monopôle n'est qu'une demi-antenne : la surface réfléchit l'élément et complète le circuit RF, et sa taille, sa forme et sa conductivité déterminent directement le gain, le diagramme de rayonnement et l'impédance de l'antenne correspondant. Si vous avez déjà boulonné un fouet à un petit support en plastique et vu VSWR monter et faire s'effondrer, vous luttiez contre un plan de terre manquant ou sous-dimensionné. Ce guide explique comment fonctionne une antenne de plan de masse, comment la dimensionner et comment la monter pour qu'elle fonctionne réellement.
Ce qu'est réellement une antenne à plan de masse

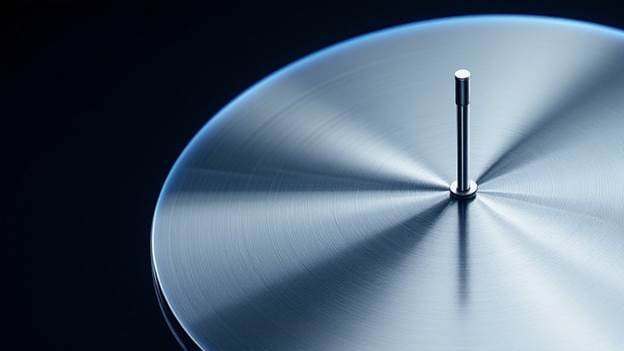

L' antenne classique du plan de masse est un élément rayonnant vertical de quart d'onde (λ/4) alimenté contre un plan conducteur horizontal. Électriquement, le plan de masse crée une image miroir de l'élément vertical, de sorte que le monopôle se comporte comme un dipôle à demi-onde avec la moitié inférieure « manquante » fournie par la réflexion. Cette image permet à une courte verticale de rayonner efficacement et de présenter une impédance d'alimentation utilisable à une radio de 50 ohms.
Le plan de masse peut prendre deux formes courantes :
- Disque solide / feuille — une surface métallique continue telle que le toit d'un véhicule, un châssis d'équipement ou un disque spécialement conçu.
- Radiales — trois fils ou tiges de quart d'onde (quatre sont typiques) dépassant de la base, approchant un plan solide tout en réduisant le poids et la charge du vent.
Comment les parties d'une antenne à plan de masse fonctionnent ensemble pour former le diagramme de rayonnement.
Comment le plan de sol définit le gain, le motif et le VSWR
Les comportements de trois antennes sont régis par le plan de masse, et c'est pour cela qu'une « antenne de plan de masse » est une catégorie qui mérite d'être comprise plutôt qu'une réflexion secondaire.
Diagramme de rayonnement et angle de décollage
Un plan de masse horizontal pousse le motif vers l'horizon, offrant la couverture omnidirectionnelle et à faible angle souhaitée pour les liaisons terrestres. Un plan radial incliné vers le bas (un design « radial tombant », souvent autour de 45°) élève l'impédance du point d'alimentation plus près de 50 ohms et peut légèrement soulever l'angle de décollage. Un plan de masse trop petit ou asymétrique déforme le motif et peut incliner le lobe principal hors axe.
Impédance de point d'alimentation et VSWR
Un monopôle de quart d'onde sur un grand plan de masse parfait présente environ 36 ohms — un léger décalage avec les systèmes à 50 ohms. Les plans de masse réels, l'angle radial et le métal proche déplacent tous cette figure. Un plan de masse sous-dimensionné augmente la réactance et pousse le VSWR vers le haut, gaspillant de la puissance d'émission sous forme d'énergie réfléchie. Si vous diagnostiquez une mauvaise correspondance, notre explicateur sur ce que signifie le VSWR pour votre antenne et vos câbles vous explique comment interpréter les chiffres et abaisser une lecture élevée.
Efficacité
La conductivité du plan de masse est importante. Un toit métallique bien collé est un excellent rabot ; un support rouillé, une jonction recouverte ou une surface plastique ne le sont pas. Une mauvaise adhérence se manifeste par une perte d'efficacité et un VSWR instable qui change au contact du support.
Dimensionnement d'une antenne à plan de masse : mathématiques du quart d'onde
L'élément vertical et chaque radial sont coupés à un quart de longueur d'onde pour la fréquence de fonctionnement. Utilisez la longueur d'onde en espace libre et un facteur vitesse/effet final (généralement ~0,95 pour un élément mince) pour obtenir une longueur de départ pratique, puis ajustez pour le VSWR le plus bas. À titre de référence, les quarts d'onde ci-dessous sont des longueurs physiques approximatives — vérifiez toujours par rapport au diamètre spécifique de votre élément et à un balayage VSWR.
| Bande / fréquence | Espace libre λ | Élément λ/4 approximatif (≈facteur 0,95) | Utilisation typique |
| 433 MHz (ISM) | ~692 mm | ~164 mm | IoT sub-GHz, télécommande |
| 915 MHz (US ISM / LoRa) | ~328 mm | ~78 mm | LoRa/LoRaWAN, hélium, télémétrie |
| 1575,42 MHz (GPS L1) | ~190 mm | ~45 mm | Réception GNSS (nécessite un plan de masse solide) |
| 2,4 GHz (Wi-Fi/BT) | ~125 mm | ~30 mm | Wi-Fi, Bluetooth, Zigbee |
| 5,5 GHz (Wi-Fi) | ~55 mm | ~13 mm | Wi-Fi 5 GHz, point à point |
Les chiffres sont des points de départ arrondis, sans dimensions garanties. Le diamètre de l'élément, le revêtement et le matériel de montage changent tous la résonance — vérifiez avec un VNA ou un analyseur d'antenne avant de vous engager dans une montage.
Plan de masse solide vs radiaux : lesquels utiliser
| Approche | Avantages | Inconvénients | Le meilleur pour |
| Disque solide / surface métallique | Schéma prévisible, idéal pour les hautes fréquences et le GNSS, facile à lier | Plus lourde, plus de charge de vent, la taille augmente à basses fréquences | Antennes GPS, toits de véhicules, fouets montés sur châssis |
| Radiaux (3–4+ éléments) | Léger, faible charge de vent, pratique en HF/sub-GHz | Le motif dépend du nombre de radiaux/angles ; plus à installer | Stations de base sub-GHz, mâts LoRa/répéteurs |
| Antenne indépendante du plan de masse | Fonctionne avec peu ou pas de plan externe (contrepoids intégré) | Souvent un gain plus faible ; vérifier les spécifications, pas le marketing | Boîtiers en plastique, petits dispositifs IoT, supports non métalliques |
Lorsque vous n'avez aucune surface métallique utilisable — un boîtier en plastique, un mât en fibre de verre, un petit nœud capteur — ne forcez pas un fouet dépendant du plan de masse dessus. Choisissez plutôt une antenne indépendante du plan de masse (avec un contrepoids interne). Notre guide sur les antennes montées sur des boîtiers métalliques couvre l'autre côté de ce problème, où l'enceinte elle-même interagit avec l'antenne.
Montage et mise à la terre : placer l'avion directement sur le terrain
Même une antenne de plan de masse de taille correcte est moins performante si elle est mal montée. Quelques règles de terrain :
- Centrez l'élément sur le plan lorsque possible ; un flux décalé décalte le motif.
- Fixez-vous au métal nu. Grattez la peinture et la corrosion au point de fixation afin que l'avion soit électriquement continu avec la base de l'antenne.
- Gardez les radiaux symétriques et à un angle constant — l'asymétrie se manifeste par un motif déséquilibré et un VSWR dérivant.
- Faites attention au matériau du support. Le support fait partie du système RF. Consultez notre guide de montage d'antenne pour les supports en L, poteau, toit et supports magnétiques afin d'adapter le support à la surface et à la mise à la terre dont vous avez besoin.
Pour les fouets basse fréquence et les verticales de quart d'onde sur les équipements Wi-Fi et IoT, les mêmes principes de quart d'onde sont maintenus — notre guide d'antenne 2,4 GHz montre comment la longueur des éléments et le plan de masse interagissent à cette bande.
Choisir l'antenne de plan de masse adaptée à votre construction
Si vous associez une antenne et une ligne d'alimentation à un plan de masse, Data Alliance stocke les composants et peut construire des assemblages sur mesure selon vos dimensions. Parcourez nos antennes WiFi pour des options à quart d'onde et omnidirectionnelles, et associez-les à des câbles d'antenne et adaptateurs personnalisés adaptés à votre connecteur et à votre longueur. Vous n'êtes pas sûr que le plan de masse fourni par votre plateforme soit adéquat ? Demandez un devis personnalisé ou contactez notre support technique avec votre fréquence, surface de montage et radio, et nous vous aiderons à spécifier l'élément, les radiaux et le câble avant votre installation.
Questions fréquentes
Une antenne à plan de masse a-t-elle besoin d'une surface métallique pour fonctionner ?
Un monopôle traditionnel à quart d'onde en a — il utilise la surface métallique (ou les radiaux) comme contrepoids. Si vous n'avez pas de métal, choisissez une antenne indépendante du plan de masse avec un contrepoids intégré ; forcer un fouet dépendant du plan de masse sur le plastique augmentera la VSWR et la portée de coupe.
Quelle taille doit avoir le plan de sol ?
Une règle générale courante est un rayon d'au moins un quart de longueur d'onde dans chaque direction par rapport à l'élément, avec des plans plus grands offrant un motif plus clair et à angle plus bas. Aux fréquences GPS L1 et Wi-Fi, le disque requis est petit ; à des fréquences LoRa/433 MHz sub-GHz, il devient suffisamment grand pour que les radiaux soient généralement plus pratiques.
Pourquoi mon VSWR s'est-il aggravé après avoir monté l'antenne ?
Presque toujours, le plan de masse changeait. Un plan sous-dimensionné, peint, corrodé ou asymétrique décale l'impédance du point d'alimentation et augmente le VSWR. Fixez-vous au métal nu, centrez l'élément, gardez les radiaux symétriques, puis re-balayez. Consultez notre explication VSWR pour savoir comment interpréter et réduire la lecture.
Combien de radiaux dois-je utiliser ?
Trois conviendront ; quatre radiaux symétriques à quart d'onde sont le choix pratique courant pour une antenne à plan de masse et offrent un motif omnidirectionnel bien comporté. Plus de radiaux approchent le comportement d'un disque solide mais ajoutent un effort d'installation et une charge au vent.
Les radiaux ou un disque solide sont-ils mieux ?
Un disque solide donne le motif le plus prévisible et est préféré aux hautes fréquences et pour la réception GNSS. Les radiaux sont plus légers et bien plus pratiques aux basses fréquences alors qu'un plan solide serait impraticablement grand. Adaptez l'approche à vos contraintes de bande et mécaniques.
