Guide des antennes Bluetooth : types 2,4 GHz, gain dbi, connecteurs et comment choisir
Table des matières
Une antenne Bluetooth est une antenne 2,4 GHz réglée sur la bande ISM 2400–2483,5 MHz que le Bluetooth et le Bluetooth Low Energy (BLE) partagent avec le Wi-Fi 2,4 GHz, Zigbee et de nombreuses radios IoT. Choisir une revient à quatre décisions vérifiables : le type d'antenne (et son diagramme de rayonnement), le gain dBi réaliste pour votre objectif de portée, le connecteur qui s'accorde à votre radio ou module, et la correspondance impédance/VSWR de l'ensemble du chemin RF. Ce guide explique chacun afin que les professionnels IT, intégrateurs et consultants réseau puissent associer une antenne au déploiement au lieu de deviner.
Ce qu'une antenne Bluetooth doit faire
Le Bluetooth fonctionne dans la bande ISM 2,4 GHz, 2400–2483,5 MHz, utilisant 40 canaux BLE (ou 79 canaux pour le Bluetooth classique) avec un saut de fréquence. Parce qu'il partage la bande avec le Wi-Fi, une antenne Bluetooth bien adaptée et un chemin RF propre comptent autant pour la fiabilité que pour la portée brute. Le rôle de l'antenne est de rayonner et de recevoir efficacement sur cette bande de ~83,5 MHz tout en fournissant une charge de 50 ohms à la radio. Puisque le Bluetooth et le Wi-Fi 2,4 GHz occupent le même spectre, presque toutes les antennes homologuées pour la bande ISM complète de 2,4 GHz fonctionneront pour le Bluetooth — les facteurs décisifs sont le motif, le gain et le connecteur, et non un design « spécifique Bluetooth ».
Antennes intégrées vs antennes externes

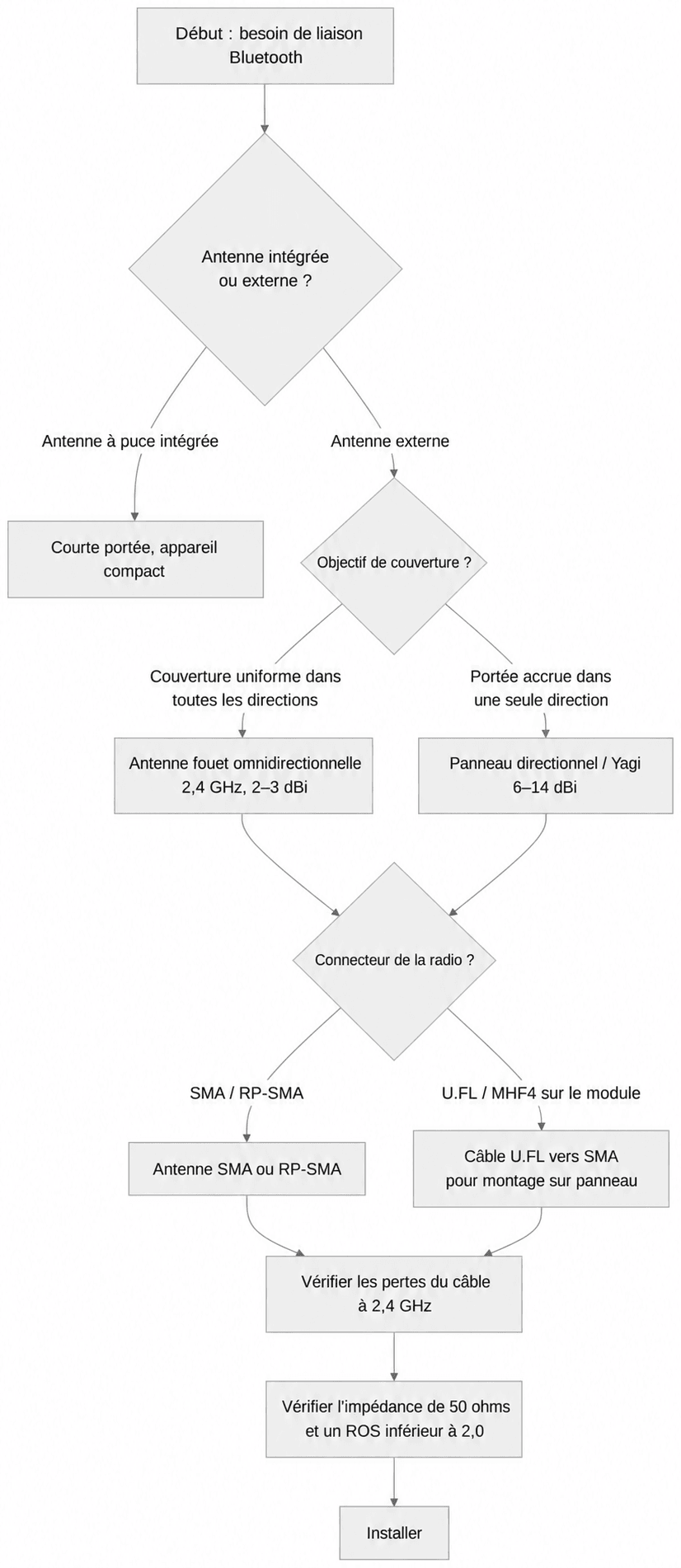

De nombreux modules Bluetooth sont livrés avec une piste PCB ou une antenne à puce. Ceux-ci conviennent pour les liaisons courte portée dans l'enceinte mais offrent peu de contrôle sur le motif ou le gain. Lorsque vous avez besoin d'une couverture prévisible, d'une portée plus longue, ou que la radio est placée dans un boîtier métallique, passez à une antenne externe via un pigtail U.FL ou MHF4 vers un connecteur cloison. L'arbre de décision ci-dessous résume le chemin de sélection.
Types d'antennes Bluetooth et gain dBi réaliste
Le gain est un compromis, pas une amélioration gratuite : une antenne à plus de dBi n'ajoute pas d'énergie, elle remodele le motif — comprimant la couverture dans un faisceau plus étroit ou un beignet plus plat. Choisissez le motif qui correspond à l'endroit où se trouvent réellement vos appareils. Les chiffres ci-dessous sont des plages typiques pour les produits 2,4 GHz ; confirmez toujours le gain, le motif et les bords de bande exacts sur la fiche technique de l'antenne spécifique que vous achetez.
| Type d'antenne | Gain typique (2,4 GHz) | Motif | Le meilleur pour |
| PCB / puce (intégrée) | 0–2 dBi | À peu près omni, inégal | Dispositifs BLE compacts, courte portée à l'intérieur d'un boîtier |
| Fouet omnidirectionnel (dipole) | 2–5 dBi | Donut horizontal à 360° | Une couverture même autour d'un hub ou d'une passerelle |
| Canard en caoutchouc / articulation | 2–3 dBi | Omni, inclinable | Points d'accès, dongles, orientation flexible |
| Panneau / patch (directionnel) | 6–9 dBi | Large faisceau avant | Couvrir une zone ou une allée depuis un mur |
| Yagi (directionnel) | 10–14 dBi | Poutre avant étroite | Liens point à point ou longs à titre unique |
Pour la plupart des passerelles Bluetooth et balises BLE, un fouet omnidirectionnel de 2 à 3 dBi offre la couverture la plus utilisable. Utilisez un panneau directionnel ou un Yagi uniquement lorsque vous devez augmenter la portée sur une direction — et souvenez-vous qu'un faisceau étroit signifie que vous devez le viser. Notre guide des antennes 2,4 GHz approfondit le comportement des motifs omni, panneau et Yagi dans la bande partagée de 2,4 GHz, ce qui s'applique directement au Bluetooth.
Connecteurs : faire correspondre l'antenne Bluetooth à votre radio
C'est le connecteur qui fait que la plupart des achats d'antennes Bluetooth se trompent. Associez le genre et la polarité à ce qui est physiquement présent sur la radio ou le module — un décalage ne s'agence tout simplement pas, et les variantes à polarité inversée se ressemblent mais ne sont pas interchangeables. Tous ces connecteurs sont des connecteurs RF de 50 ohms.
| Connecteur | Là où tu le vois | Notes |
| SMA | De nombreuses antennes et cloisons de 2,4 GHz | Filetage, 50 ohms, bien au-dessus de 2,4 GHz ; broche centrale sur le mâle |
| RP-SMA | Radios Wi-Fi/BT grand public | Polarité inversée ; sexes inversés vs SMA standard — vérifier avant l'achat |
| U.FL (IPEX) | Modules BLE compacts | Petite prise carte ; utiliser un pigtail U.FL à une cloison SMA pour une antenne externe |
| MHF4 | Petits modules plus récents | Plus petit que U.FL ; non croisable avec U.FL |

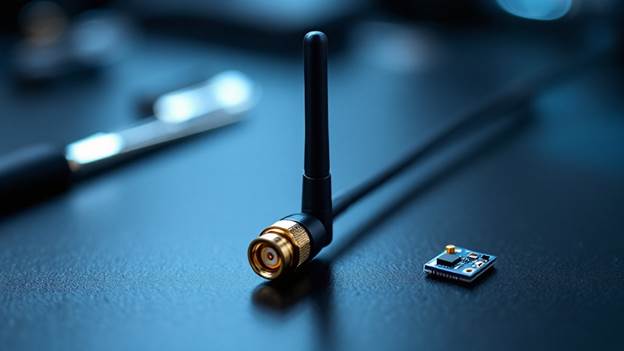

Si votre module a une empreinte U.FL ou MHF4 et que vous souhaitez une antenne externe, la solution la plus propre est un petit pigtail entre la prise carte et une cloison SMA montée en panneau, puis une antenne SMA standard à l'extérieur du boîtier. Pour l'ensemble des connecteurs RF et leur correspondance à la fréquence et à la taille du coaxial, consultez notre guide des types de connecteurs d'antenne, et pour le côté micro-coaxial en particulier, notre guide des connecteurs U.FL couvre les cycles d'accouplement et le coaxial 1,13 mm.
Impédance, VSWR et perte de câble
Les radios Bluetooth sont des systèmes de 50 ohms, donc l'antenne, tout pigtail, connecteurs et câble doivent tous être à 50 ohms. Une mauvaise correspondance apparaît comme un VSWR élevé, qui réfléchit la puissance vers la radio au lieu de la rayonner. Visez un VSWR de 2,0:1 ou mieux sur 2400–2483,5 MHz — cela correspond à environ 90 % de la puissance directe délivrée. Si vous ne savez pas ce que signifie VSWR pour un lien réel, notre explication VSWR montre comment il correspond à la perte et à la puissance réfléchie, et comment réduire une lecture élevée.
La perte de câble est l'autre gamme économique. À 2,4 GHz, un micro-coaxial fin comme le RG-174 ou le câble U.FL de 1,13 mm perd rapidement le signal, donc gardez ces passages courts ; pour toute distance extérieure significative, passez au coaxial à faible perte. Ne considérez pas un chiffre publié de perte par pied comme exact entre les fournisseurs — vérifiez l'atténuation à 2,4 GHz sur la fiche technique du câble spécifique, car la perte augmente avec la fréquence.
Comment choisir une antenne Bluetooth : une petite liste de contrôle
- Bande : Confirmez qu'elle couvre l'intégralité de la bande ISM de 2400 à 2483,5 MHz.
- Motif : Omni pour une couverture tout autour ; directionnel seulement lorsque vous pouvez viser.
- Gain : 2–3 dBi omni pour la plupart des passerelles ; plus élevé seulement pour étendre une direction.
- Connecteur : Associer le genre et la polarité à la radio (SMA, RP-SMA, U.FL, MHF4).
- Impédance/VSWR : 50 ohms sur toute la longueur ; VSWR cible ≤ bande interne 2,0:1.
- Câble : Gardez le micro-coaxial court ; utilisez du coaxial à faible perte pour les longs passages.
Prêt à en spécifier un ? Parcourez nos antennes Bluetooth 2,4 GHz pour des options omnidirectionnelles et directionnelles, et associez-les à un pigtail ou jumper personnalisé de notre gamme câbles et adaptateurs d'antenne. Vous avez besoin d'une longueur, d'une combinaison de connecteurs ou d'un genre de connecteur non standard ? Demandez un devis personnalisé ou contactez notre équipe technique — nous fabriquons des ensembles de câbles selon les spécifications et expédions le jour même sur les commandes passées avant 16h MST.
Questions fréquentes
Puis-je utiliser une antenne Wi-Fi 2,4 GHz pour le Bluetooth ?
Oui. Le Bluetooth et le Wi-Fi 2,4 GHz occupent la même bande ISM de 2400 à 2483,5 MHz, donc toute antenne homologuée pour la bande complète de 2,4 GHz fonctionne pour le Bluetooth. Il suffit d'adapter le connecteur et le diagramme de rayonnement à votre cas d'usage. Notez que les antennes bibande 2,4/5 GHz couvrent aussi la bande Bluetooth, mais vous n'avez besoin que de la portion 2,4 GHz pour une liaison Bluetooth uniquement.
Quel connecteur les modules Bluetooth utilisent-ils généralement ?
Les modules compacts BLE utilisent le plus souvent une prise carte U.FL (IPEX) ou MHF4. Pour fixer une antenne externe, passez un petit pigtail de cette prise à une parisselle SMA ou RP-SMA montée sur panneau, puis connectez une antenne standard 2,4 GHz. Les radios plus grandes exposent souvent directement la SMA ou la RP-SMA.
De combien de gain dois-je avoir besoin pour une antenne Bluetooth ?
Pour une couverture typique de passerelle et de balise, une antenne omnidirectionnelle de 2 à 3 dBi est le bon point de départ. Les omnis à gain élevé aplatissent le motif vertical, ce qui peut nuire à la couverture pour les dispositifs au-dessus ou en dessous de l'antenne. Utilisez un panneau directionnel ou un Yagi (6–14 dBi) uniquement lorsque vous avez besoin d'une portée supplémentaire sur un seul cap et que vous pouvez viser l'antenne.
Une antenne Bluetooth à plus de dBi signifie-t-elle toujours plus de portée ?
Non. Le gain remodele le motif de rayonnement plutôt qu'il n'apporte de l'énergie. Un omni à gain élevé concentre la puissance dans un beignet plus plat, ce qui lui permet d'étendre la portée horizontale tout en réduisant la couverture directement au-dessus ou en dessous. Ajustez le motif à l'endroit où se trouvent réellement vos appareils plutôt que de courir après le plus grand chiffre dBi.
Quel VSWR une antenne Bluetooth devrait-elle avoir ?
Ciblez un VSWR de 2,0:1 ou mieux sur 2400–2483,5 MHz, ce qui fournit environ 90 % de la puissance directe à l'antenne. Gardez le trajet complet à 50 ohms et confirmez le VSWR en bande sur la fiche technique de l'antenne plutôt que de supposer qu'une spécification haut débit est valable à 2,4 GHz.
