Guide des connecteurs U.FL : ce que c'est, les spécifications et comment choisir le bon câble
Table des matières
Un connecteur U.Fl est un connecteur coaxial RF miniature de 50 ohms utilisé pour fixer une antenne, une queue de montée ou un jumper carte à carte à un appareil sans fil compact. Initialement développé par Hirose sous la série U.FL et largement utilisé sous le nom IPEX MHF1, c'est le connecteur que l'on trouve sur les cartes WiFi mini-PCIe, les modules LTE et GPS, ainsi que sur les cartes IoT denses où une prise SMA pleine grandeur ne peut tout simplement pas s'insérer. Si vous choisissez un connecteur U.FL ou un câble U.FL, les décisions importantes sont la série de connecteurs, le diamètre du coaxial, le budget du cycle d'accouplement, et dans quelle extrémité du câble doit se terminer.

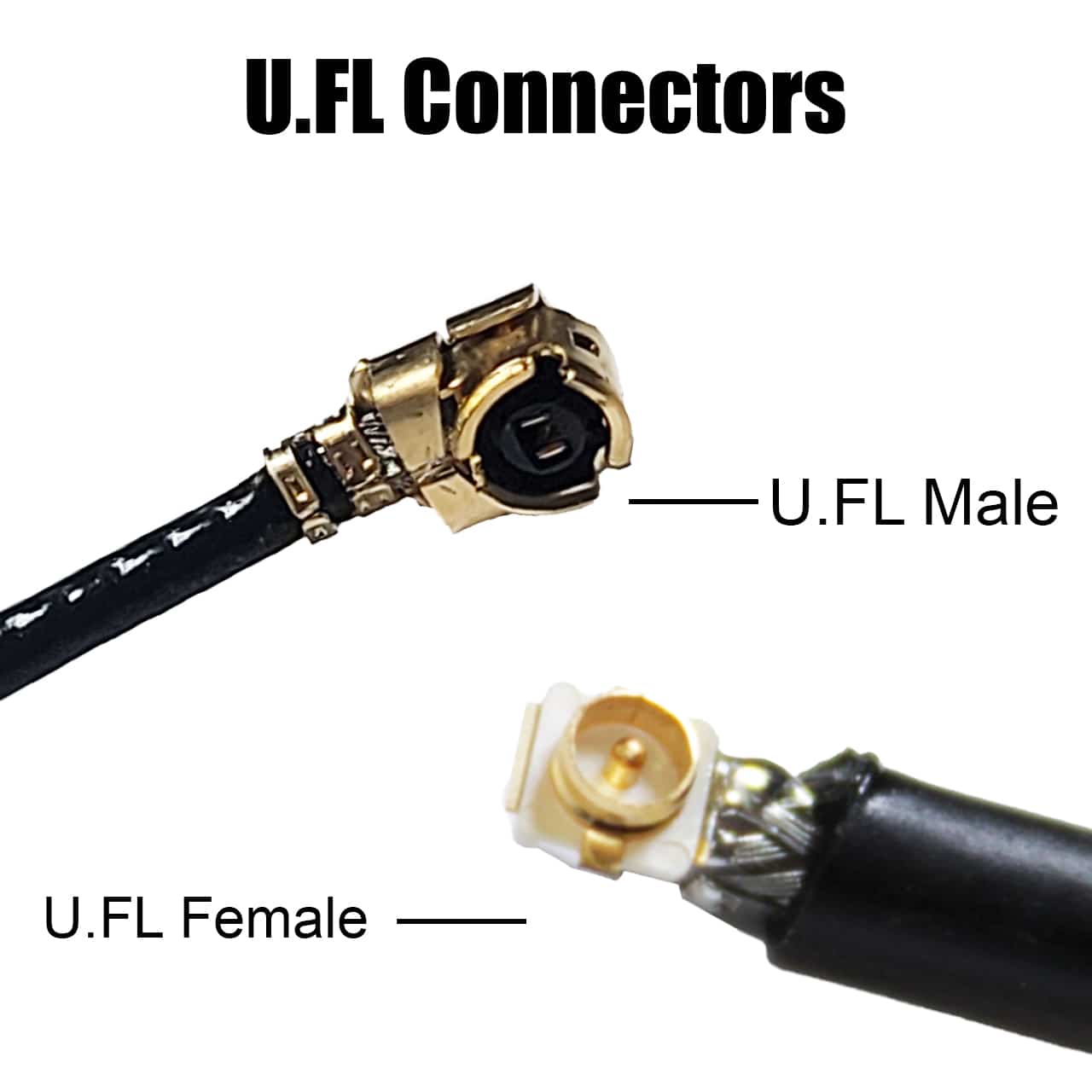

Qu'est-ce qu'un connecteur U.FL ?
Le connecteur U.FL est un connecteur micro-coaxial à enclencher (push-fit) avec une impédance caractéristique de 50 ohms. La prise (sur le câble) appuie verticalement sur une prise montée en surface sur le circuit imprimé — il n'y a ni filetage ni clé de filetage. Comme il repose sur un petit ajustement d'interférence plutôt qu'un couplage fileté, il est compact et rapide à installer, mais il possède aussi un nombre limité de cycles d'accouplement/détachement et peut être détaché par la tension du câble, ce qui est un mode de défaillance courant sur le terrain.
« U.FL » est le nom de marque de Hirose ; « IPEX MHF1 » est l'équivalent de I-PEX ; d'autres vendeurs vendent des pièces compatibles sous des noms comme AMC ou MHF. En pratique, ces pièces sont considérées comme intercombinables dans la même série, mais il faut toujours confirmer la compatibilité mécanique sur la fiche technique du fabricant avant de mélanger les marques, notamment pour la force d'accouplement et la rétention.
Spécifications des connecteurs U.FL à vérifier
Le tableau ci-dessous liste les paramètres U.FL (MHF1) couramment cités. Considérez ces valeurs comme typiques pour la série — les chiffres exacts varient selon le fabricant et le numéro de pièce, alors vérifiez les chiffres de votre connecteur U.FL spécifique par rapport à sa fiche technique avant de les concevoir en produit.
| Paramètre | Valeur typique de U.FL / MHF1 | Pourquoi cela compte |
| Impédance | 50 ohms | Doit correspondre à la radio et au coaxial pour un faible VSWR |
| Plage de fréquences | DC à ~6 GHz | Couvre le WiFi 2,4/5 GHz, LTE, GPS, Sub-GHz IoT |
| Hauteur de couple | ~2,5 mm (profil bas) | S'insère sous des couvertures et des planches empilées |
| Cycles d'accouplement | ~30 (limité) | Portes à bouton-pression — pas pour les reconnexions fréquentes |
| Coaxial compatible | 1,13 mm, 1,37 mm, RG-178, RG-174 | Flexibilité des sets vs. perte de câble |
| Conservation | Ajustement par friction uniquement | Sujets à l'éclat sous la tension des câbles |
Les deux chiffres qui dérangent les personnes sont la limite de cycle d'accouplement et la rétention. L'U.FL est conçue pour être accouplée quelques fois pendant l'assemblage, et non en service à répétition. Si votre application nécessite des déconnexions fréquentes, prévoyez un câble déchargé de la contrainte et acheminez l'extrémité U.FL pour que ce ne soit jamais le connecteur que l'utilisateur manipule.
U.FL vs MHF4 (et autres connecteurs micro-coaxiaux)
U.FL est l'origine d'une famille qui a rétréci au fil des générations successives. La comparaison la plus courante est U.FL vs MHF4, car elles se ressemblent mais ne sont pas interjublables. MHF4 (IPEX MHF4) est plus petite et utilise un coaxial plus fin de 0,81 mm, ce qui l'emploie sur les modules les plus limités en espace — les cartes WiFi/BT M.2 en étant l'exemple classique.
| Séries | Également connu sous le nom de | Coaxial typique | Taille relative | Utilisation typique |
| U.FL | IPEX MHF1, AMC | 1,13 / 1,37 mm | Plus grand du microgroupe | mini-PCIe cards, IoT, GPS, LTE modules |
| MHF3 / W.FL | IPEX MHF3 | 0,81 mm | Plus petit que l'U.FL | Modules compacts, certains cellulaires |
| MHF4 | IPEX MHF4 / MHF4L | 0,81 mm | Plus petit commun | M.2 WiFi/BT, cartes ultra-denses |
La règle pratique : identifiez d'abord la prise sur votre carte, puis correspondez la série de prises. Une prise U.Fl ne s'insère pas sur une prise MHF4, et forcer cela endommage les deux. Pour une présentation plus large de chaque interface RF, consultez notre guide des types de connecteurs d'antenne, et si la carte utilise MHF4 plutôt que U.FL, notre article sur le câble coaxial de 0,81 mm couvre le coaxial plus fin utilisé par ces séries.
Comment choisir le bon câble U.Fl.

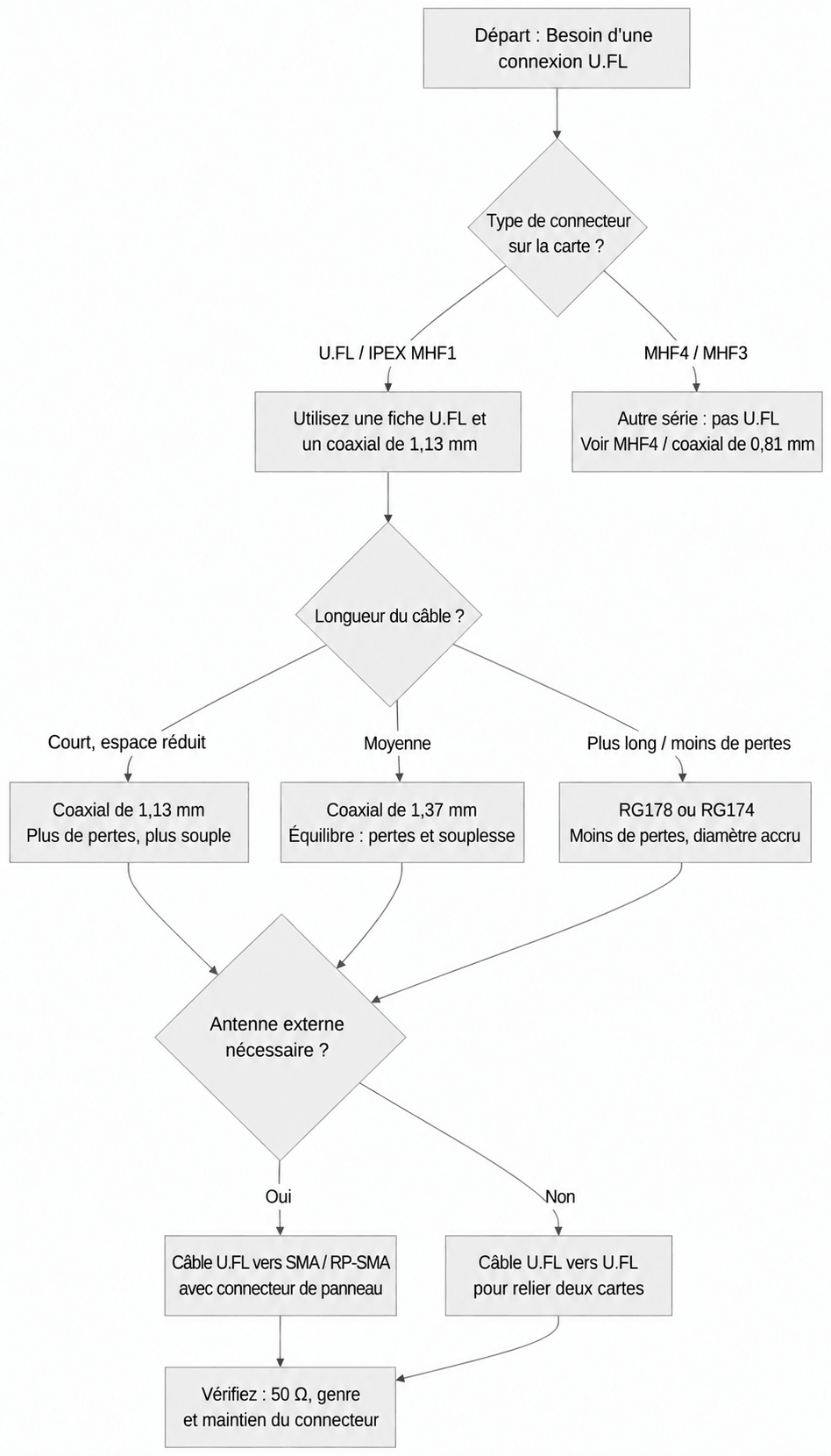

Une fois la série de connecteurs stabilisée, le câble U.FL lui-même est défini par trois choix : le type coaxial, la longueur et la destination de l'extrémité opposée. Le diagramme ci-dessous montre le chemin de décision.
1. Choisissez le diamètre du coaxial
Le coaxial plus fin est plus flexible et s'adapte à des boîtiers plus serrés mais présente une perte par unité de longueur plus élevée ; un coaxial plus épais réduit les pertes au détriment de la flexibilité et d'un rayon de courbe plus large. Pour les assemblages U.FL, les options habituelles sont les microcoaxiaux de 1,13 mm et 1,37 mm, avec RG-178 et RG-174 disponibles là où une longue série nécessite moins de pertes. Notre comparaison des types de coaxiaux des câbles U.FL donne les compromis taille vs perte, et le guide de rayon de courbure pour le coaxial U.FL vaut la peine d'être lu avant de passer un câble dans un boîtier étroit.
2. Faire correspondre le connecteur à l'extrémité opposée
Si l'extrémité U.FL relie une carte à une antenne externe, l'extrémité opposée est généralement une SMA ou RP-SMA pour que l'antenne se fixe à travers la paroi de l'enceinte. Un pigtail U.FL vers SMA (ou RP-SMA) est la base standard ici. Ajustez le genre et la polarité : le matériel WiFi utilise fréquemment RP-SMA, tandis que le cellulaire, le GPS et la plupart des autres RF utilisent la SMA standard. Notre guide des spécifications des connecteurs SMA explique SMA vs RP-SMA et mâle vs femelle afin que vous commandiez le bon appariement.
3. Confirmer l'impédance et la rétention
Gardez tout le trajet à 50 ohms et planifiez un soulagement de la tension. Comme la rétention de l'U.FL se fait uniquement par friction, un clip à câble, un peu d'adhésif ou une série de verrouillage de type MHF4L (sur les cartes qui le supportent) évitent les défaillances de détachement qui apparaissent comme une connectivité intermittente.
Où les connecteurs U.FL sont utilisés
- Modules WiFi / Bluetooth — mini-PCIe et radios embarquées avec une prise U.FL interne pour une antenne externe.
- Modems LTE / cellulaires — ports d'antenne principaux et de diversité/MIMO sur les cartes M2M et routeurs.
- Récepteurs GPS / GNSS — alimentation d'une antenne de patch active dans un récepteur compact.
- Cartes IoT et passerelles — radios sub-GHz et 2,4 GHz où l'espace sur la carte est limité.
Prêt à construire le lien ? Parcourez les câbles et pigtails U.FL de Data Alliance pour les assemblages U.FL-vers-SMA/RP-SMA, ou consultez la gamme complète de câbles et adaptateurs d'antenne. Data Alliance fabrique sur mesure des ensembles de câbles U.FL selon la longueur et les spécifications du connecteur — demandez un devis personnalisé si vous avez besoin d'une configuration non standard.
Questions fréquentes
L'U.FL est-elle la même chose qu'IPEX ?
Pratiquement, oui pour la première génération. « U.FL » est le nom de série de Hirose et « IPEX MHF1 » est l'équivalent intercombinable de I-PEX ; de nombreux fabricants étiquettent également les pièces compatibles comme AMC ou MHF. Ils sont considérés comme la même famille de connecteurs, mais confirment la compatibilité mécanique et électrique sur la fiche technique avant de mélanger les marques.
Quelle est la différence entre U.FL et MHF4 ?
MHF4 (IPEX MHF4) est un connecteur micro-coaxial plus petit, de génération plus récente, qui utilise un coaxial plus fin de 0,81 mm et est courant sur les cartes WiFi/Bluetooth M.2. L'U.FL (MHF1) est plus grand et utilise du coaxial de 1,13 mm ou 1,37 mm. Ils ne sont pas interconnectés — une prise U.FL ne s'insère pas sur une prise MHF4 — il faut donc identifier la prise sur votre carte avant de commander.
Combien de fois peut-on brancher et débrancher un connecteur U.FL ?
L'U.FL est un connecteur à ajustement instantané avec une capacité limitée de cycle d'accouplement — souvent cité autour de 30 cycles, bien que le chiffre exact varie selon le fabricant. Il est destiné à l'accouplement occasionnel lors de l'assemblage, pas à des raccords répétés. Consultez la fiche technique de votre pièce spécifique et utilisez un soulagement de contrainte pour éviter des déconnexions accidentelles.
Puis-je connecter une carte U.FL à une antenne SMA externe ?
Oui — utilisez une queue de U.FL vers SMA (ou RP-SMA). La prise U.FL s'enclenche sur la prise de la carte et la cloison SMA/RP-SMA passe à travers l'enceinte pour qu'une antenne externe puisse s'attacher. Correspondez au genre et à la polarité : le matériel WiFi utilise souvent RP-SMA, tandis que le cellulaire et le GPS utilisent généralement la SMA standard.
Quel coaxial est utilisé avec les connecteurs U.FL ?
Les options les plus courantes sont les micro-coaxiaux de 1,13 mm et 1,37 mm, avec RG-178 et RG-174 utilisés lorsqu'une longue série nécessite moins de pertes. Le coaxial plus fin est plus flexible pour les boîtiers étroits mais présente une perte par longueur plus élevée ; un coaxial plus épais réduit les pertes mais nécessite un rayon de flexion plus important.
