Le Connecteur SMA (SubMiniature version A) est l'un des connecteurs RF les plus utilisés dans les communications sans fil, apprécié pour sa taille compacte, ses excellentes performances électriques à haute fréquence et son couplage fileté fiable. Ce guide couvre Spécifications, dimensions, matériaux, découpes de panneaux et couple des connecteurs SMA, et explique en quoi le connecteur SMA diffère du RP-SMA. Les connecteurs SMA sont couramment utilisés dans radio cellulaire, GPS et radioamateur (HAM), tandis que les étroitement apparentés RP-SMA (SMA à polarité inverse) variant est plus courante sur Wi-Fi, Bluetooth, ZigBee et LoRaWANdes dispositifs aux États-Unis.

Comme les connecteurs SMA et RP-SMA semblent presque identiques au premier abord, ils sont souvent confondus ou mal appariés. Comprendre les caractéristiques physiques, mécaniques et électriques du connecteur SMA est essentiel pour assurer un accouplement adéquat, minimiser la perte de signal et prévenir les dommages aux antennes ou aux dispositifs RF. Parcourez les câbles SMA et adaptateurs SMA de Data Alliance ainsi que les antennes SMA pour trouver des pièces correspondant aux spécifications ci-dessous.

Spécifications des connecteurs SMA en un coup d'œil

Le tableau ci-dessous résume les principales spécifications des connecteurs SMA pour les versions commerciales et industrielles standard. Les variantes SMA de précision ou à performance étendue peuvent dépasser ces chiffres, mais la SMA standard est plus que suffisante pour la plupart des systèmes sans fil.

Caractéristiques et points clés de l'AMS

Le connecteur SMA est un connecteur RF rond de type vis avec un couplage fileté de taille moyenne. Il est conçu pour assurer une fixation mécanique sécurisée, un ajustement d'impédance stable et des performances RF fiables à haute fréquence. Deux points sont responsables de la plupart des erreurs de champ : la différence entre SMA et RP-SMA, et la manière contre-intuitive dont le genre SMA est attribué.

SMA vs RP-SMA : une source fréquente de confusion

L'une des distinctions les plus importantes à comprendre est la différence entre SMA et RP-SMA. Bien que les connecteurs partagent les mêmes dimensions de corps fileté, ils diffèrent en interne.

• La SMA utilise une configuration traditionnelle broche-douille.
• RP-SMA inverse la broche et la douille tout en conservant les mêmes filetages extérieurs.

En conséquence, un connecteur SMA ne s'accouplera pas électriquement à un connecteur RP-SMA, même si les filetages peuvent s'engager. Ce décalage peut entraîner des circuits ouverts, une dégradation des performances RF ou des dommages physiques au contact central. Dans la plupart des cas :

• L'AMS est utilisé pour les modems cellulaires, les antennes GPS, les équipements de test et la radio amateur.
• RP-SMA est couramment utilisé pour les routeurs Wi-Fi, les points d'accès et les radios IoT aux États-Unis. Consultez nos spécifications du connecteur RP-SMA pour une comparaison complète.

SMA mâle vs SMA femelle : Genrenisation contre-intuitive

La désignation de genre SMA est souvent mal comprise car elle ne repose pas sur les filets externes, mais plutôt sur le contact central à l'intérieur du corps du connecteur.

• SMA mâle (plug) → a une broche centrale.
• SMA femelle (jack) → possède une prise centrale.

C'est contre-intuitif car le SMA mâle a généralement des filets internes, tandis que le SMA mâle a des filets externes. Le genre est déterminé uniquement par la broche par rapport à la prise, pas par les filets. Réussir cela est essentiel lors du choix d'antennes, câbles ou adaptateurs, car un appariement incorrect de genre est l'une des causes les plus courantes de problèmes de connectivité RF.

Conception et performances des connecteurs SMA

Les connecteurs SMA standards sont généralement évalués de DC (0 Hz) jusqu'à 18 GHz, ce qui les rend adaptés à une large gamme d'applications RF et micro-ondes. Ils offrent une fixation mécanique sécurisée, une adaptation d'impédance stable et des performances fiables à haute fréquence. Les variantes SMA de précision ou à performance étendue peuvent supporter des fréquences encore plus élevées, mais les connecteurs SMA standards sont plus que suffisants pour la plupart des systèmes sans fil commerciaux et industriels.

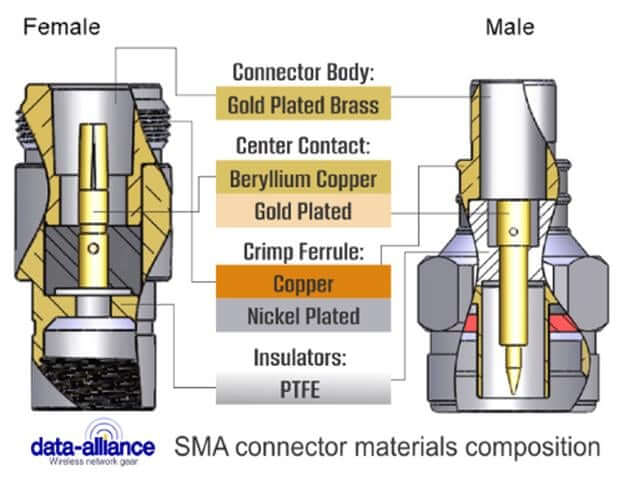

Composition des matériaux des connecteurs SMA

Les matériaux utilisés dans le connecteur SMA jouent un rôle important dans les performances électriques, la durabilité et la résistance environnementale.

Pour les antennes ou câbles utilisés en extérieur, le laiton nickelé est généralement choisi pour équilibrer durabilité et coût, tandis que le laiton plaqué or est préféré pour les applications intérieures.

Dimensions mâle et femelle de la SMA

Comprendre les dimensions des connecteurs SMA est essentiel lors de la conception de panneaux, d'enceintes ou de matériel de montage.

• Diamètre extérieur SMA femelle : 5/16 pouce (7,9375 mm). Cela permet d'accueillir un écrou hexagonal avec un diamètre extérieur nominal de 5/16 pouces.
• Diamètre intérieur SMA mâle : 5/16 pouce (7,9375 mm). Cela fait référence au diamètre fileté interne du connecteur mâle.

Découpes de panneau pour prises de cloisons SMA

« D-hole » anti-rotation (meilleure pratique) :

• Diamètre du trou : Ø 6,5 mm (0,256 in)
• Dimensions de la surface plate : 6,0 mm (0,236 in) de large

Le trou en D empêche le connecteur SMA de tourner lors de l'installation ou lors du resserrement d'une antenne ou d'un câble. Les versions par défaut du connecteur SMA de Data Alliance incluent ce trou en D anti-rotation, rendant l'installation plus facile et plus fiable.

Trou rond (alternative courante) :

• Diamètre du trou : Ø 6,5 mm (0,256 in)

Les trous ronds sont couramment utilisés et peuvent bien fonctionner lorsqu'ils sont associés à une rondelle en étoile ou à verrouillage. Cependant, ils n'empêchent pas intrinsèquement la rotation du connecteur.

Considérations supplémentaires sur l'ajustement et l'installation

Filetage et écrou :

• Les cloisons SMA utilisent des filetages UNS 1/4-36.
• Écrou de panneau typique sur des surfaces plates : environ 8,0 mm (5/16 in).
• Assurez-vous d'un dégagement suffisant si une douille ou une clé sera utilisée lors de l'installation.

Épaisseur du panneau :

• Les versions à cloison courte peuvent supporter une épaisseur maximale de panneau d'environ 2,2 mm (0,087 in).
• Des cloisons à filetage long permettent des panneaux plus épais.

Vérifiez toujours l'épaisseur du panneau par rapport au dessin spécifique du connecteur.

Spécifications du couple :

• Cloisons standard SMA : environ 5 pouces (0,57 N·m).
• Traverses robustes ou hermétiques : 12–15 pouces.

Un couple excessif peut endommager les filets, déformer les panneaux ou dégrader les performances RF, notamment dans les boîtiers en plastique. Consultez notre guide complet des taux de couple SMA et RP-SMA.

Exceptions à surveiller

Tous les composants marqués « cloison SMA » n'utilisent pas la taille standard de trou de 6,5 mm. Certains adaptateurs hermétiques à passage, cloisons femelle-femelle ou variantes robustes peuvent nécessiter des trous nettement plus grands — parfois jusqu'à 0,500 pouce de Ø. Vérifiez toujours les dimensions exactes de la découpe du panneau à l'aide du dessin mécanique du fabricant.

Conseils pour une installation rapide

• Utilisez le trou en D anti-rotation dès que possible.
• Pour les trous ronds, utilisez la rondelle étoile ou la rondelle de verrouillage fournie.
• Ne dépassez pas la spécification de couple recommandée.
• Pour les connecteurs montés à l'avant scellés (IP67/IP68), assurez-vous que la finition du panneau et le terrain du joint torique respectent les exigences de dessin.

Support et dessins personnalisés

Si vous partagez le(s) SKU(s) exact(s) que vous utilisez, notre équipe technique peut fournir des plans clients détaillés, y compris des fichiers DXF et PDF montrant la taille des trous, les dimensions plates et les zones de mise à côté pour simplifier la fabrication des panneaux. Contactez le support technique ou demandez un devis personnalisé pour des ensembles de câbles SMA conformes aux spécifications.

Conclusion

Comprendre les caractéristiques des connecteurs SMA — de l'identification par genre et la composition des matériaux aux dimensions mécaniques et aux bonnes pratiques d'installation — est essentiel pour construire des systèmes RF et sans fil fiables. Sélectionner et installer correctement les composants SMA aide à prévenir les erreurs d'accouplement, à minimiser la perte de signal et à garantir des performances à long terme dans les applications cellulaires, GPS et industrielles. En suivant une sélection correcte des connecteurs, la découpe des panneaux et les lignes directrices de couple, le connecteur SMA peut offrir des performances constantes et à haute fréquence dans un large éventail d'environnements intérieurs et extérieurs.

Note : Nous proposons une clé SMA pour aider à l'installation d'antennes, de câbles SMA et d'adaptateurs SMA avec connecteurs SMA ou RP-SMA.
