Le choix d'un support d'antenne se résume à quatre choix : la surface sur laquelle vous montez, le type de connecteur de l'antenne, la hauteur à laquelle vous pouvez l'amener et comment vous empêcherez l'eau d'entrer dans la connexion. Si vous faites bien cela, un support à 10 $ durera plus longtemps que l'antenne qu'il tient. Si vous vous trompez, même une antenne à gain élevé sous-performera, se corrodera ou se détachera lors de la première tempête. Ce guide guide les intégrateurs informatiques, installateurs et consultants réseau à travers tous les types courants de montage d'antenne — supports en L, supports de poteaux en U, supports de toit, supports magnétiques et NMO — ainsi que les spécifications qui valent la peine d'être vérifiées avant de forer.

Pourquoi la monture d'antenne compte autant que l'antenne

Un support d'antenne effectue deux fonctions à la fois : il assure une tenue mécanique et, sur de nombreux types de connecteurs, il devient partie intégrante du chemin électrique — soit comme plan de masse, soit comme point où le connecteur est sécurisé et scellé. Un support d'antenne mal adapté ou mal installé se déplacera sous la charge du vent, permettra l'humidité de pénétrer et corrod les connecteurs, ou placera l'antenne là où des obstacles bloquent la ligne de vue. Le positionnement est le plus grand levier sur la plage réelle : monter en hauteur, garder la ligne de visée dégagée, et garder le câble coaxial aussi court que l'installation le permet, car chaque mètre de câble vous fait perdre du signal.

Comment choisir une monture d'antenne

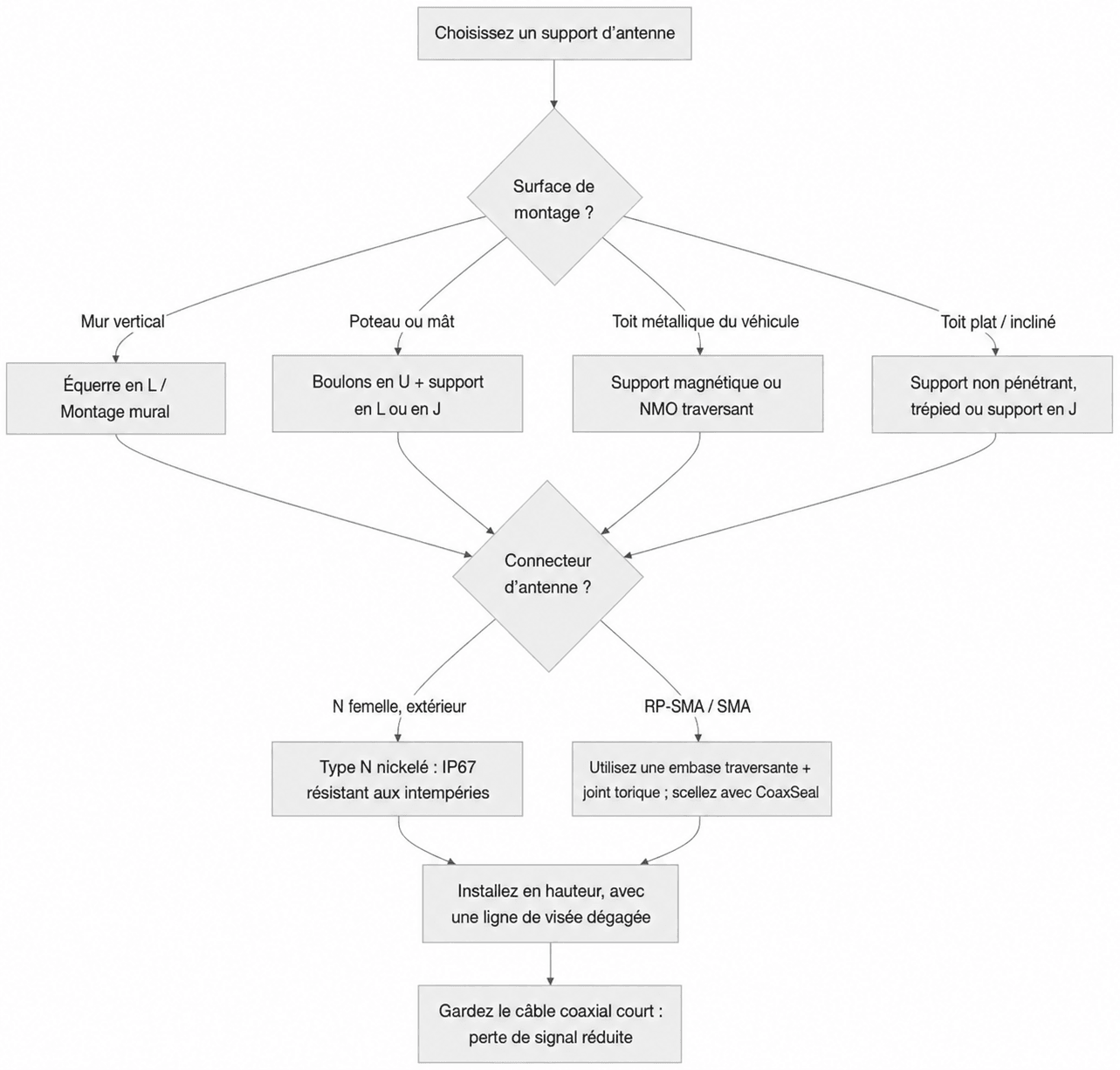

Utilisez le flux ci-dessous pour affiner la famille de supports avant de regarder les supports individuels. Il séquence les quatre décisions — surface, connecteur, étanche, puis le placement final.

Comparaison des types de montures d'antenne

Le tableau ci-dessous résume les familles principales de montures d'antenne, à quoi elles sont fixées, et où chacune est la bonne décision. Les capacités de charge et les dimensions exactes varient selon le produit — vérifiez-les sur la page spécifique du support avant de commander.

Supports en L et supports muraux

Un support en L est un support en forme de L qui maintient une antenne verticalement, décalée par rapport à une surface plane. Utilisé seul avec des vis et des fiches murales, il s'agit d'un support mural ; combiné aux boulons en U, il devient un support pour poteau. Les supports en L sont généralement en acier inoxydable ou galvanisé pour la résistance à la corrosion et comportent un trou dimensionné pour la cloison N-femelle ou le connecteur RP-SMA de l'antenne. Ils constituent la manière la plus simple et sécurisée d'élever une antenne extérieure à profil bas. Les supports en L et supports de Data Alliance  sont livrés avec des options de boulons en U, de sorte que la même pièce couvre à la fois les installations murales et les poteaux.

Supports de poteaux en U

Pour les antennes omnidirectionnelles et colinéaires, la hauteur l'emporte — et un support de poteau est la façon d'y arriver. Les boulons en U sont des boulons filetés en forme de U qui fixent un support à un mât ou un tuyau ; un support de poteau est généralement une combinaison de boulons en U avec un support en L ou en J. Ajustez la taille du boulon en U au diamètre de votre mât (les boulons en U à angle droit existent pour les mâts carrés). Les kits de boulons en U en acier inoxydable résistent à la rouille et maintiennent l'antenne debout sous la charge du vent. Consultez les options de montage pour poteau et les kits de boulons en U pour la quincaillerie.

Supports de toit

Les supports de toit offrent la plus grande hauteur sur un bâtiment. Trois approches dominent : les supports non pénétrants alourdis avec des parpaings (sans trous de toit), les trépieds boulonnés pour antennes lourdes ou directionnelles qui doivent se situer au-dessus de la ligne de toit, et les supports en J. Évaluez la capacité portante du toit avant de monter des antennes lourdes, en particulier avec des supports ballastés non pénétrants. L'acier galvanisé est la norme ici pour la résistance aux intempéries.

Montures magnétiques et NMO pour véhicules

Sur les véhicules, il y a deux chemins principaux. Un support magnétique utilise une base magnétique solide pour se fixer à un toit en acier — sans perçage, entièrement amovible, idéal pour des installations temporaires ou à déploiement rapide, mais il nécessite une surface ferreuse (il ne tient pas à l'aluminium ou à la fibre de verre) et utilise la carrosserie du véhicule comme plan de masse via un couplage capacitif. Un support traversant New Motorola (NMO) est l'équivalent permanent : un trou est percé dans le toit, le support est scellé avec des joints toriques des deux côtés, et toute antenne NMO se visse directement et peut être remplacée sans retirer le support. Le NMO est le choix robuste pour les véhicules de sécurité publique et de flotte.

Associe le support à ton connecteur d'antenne

Le connecteur de votre antenne détermine le trou de support et l'approche d'étanchéité contre les intempéries. Les antennes extérieures utilisent le plus souvent des connecteurs N-femelles, qui sont en laiton nickelé — le plaque RF courant le plus résistant à la corrosion — et, avec un joint torique en caoutchouc, permettent une connexion accouplée étanche à la poussière et à l'eau. Le Wi-Fi et les équipements grand public utilisent fréquemment des RP-SMA ou SMA, des équipements plaqués or et mieux adaptés à l'intérieur ; pour les installations extérieures RP-SMA/SMA, utilisez un connecteur cloison avec un joint torique intégré et enroulez le joint accouplé avec CoaxSeal pour une protection à long terme. Si vous ne savez pas quel connecteur vous avez, notre guide des types de connecteurs d'antenne — SMA, RP-SMA, N-type, TNC, BNC et d'autres — explique comment identifier chacun, y compris les règles de genre contre-intuitives sur les connecteurs RP. Et comme les antennes extérieures sont presque toujours terminées par un connecteur SMA ou N-type relié à la radio, vérifiez que le connecteur et l'impédance (50 ohms pour le sans fil) correspondent de bout en bout avant de vous engager sur un support.

Hauteur, ligne de vue et échouement

Trois règles de positionnement s'appliquent à presque toutes les montures d'antenne :

• Monte aussi haut que la ligne de vue dégagée le permet. La seule raison de monter plus bas est si une position plus basse offre un chemin plus direct et sans obstruction vers la source du signal.
• Pointez correctement les antennes directionnelles. Un Yagi, un panneau ou une antenne parabol doit faire face à la source du signal. Si vous travaillez avec un équipement directionnel, notre  guide d'antenne Yagi couvrant le gain directionnel, la largeur de faisceau et les éléments explique comment une largeur de faisceau étroite change où et comment vous visez.
• Mise à la terre selon le code et maintenez la monture stable. Suivez les recommandations du Code national d'électricité pour la mise à la terre des antennes extérieures ; un léger déplacement dû au vent sur une monture mal fixée peut entraîner une perte partielle du signal, donc serrez complètement chaque vis et pensez aux haubans sur les mâts hauts.

La sécurité avant tout : ne jamais installer près des lignes électriques, éviter les échelles métalliques, porter des chaussures et des gants à semelles en caoutchouc, et ne pas les monter par temps humide ou venteux.

Étanches sur la connexion montée

La corrosion est progressive et ne peut pas être inversée une fois lancée, donc la prévention est la clé de la présence. Pour toute monture d'antenne extérieure : utilisez des connecteurs de type N nickelés quand possible, ajoutez des joints toriques aux cloisons, et enveloppez les connexions exposées avec du ruban CoaxSeal pour une exposition prolongée. Gardez les câbles courts et ajoutez une boucle de goutte pour que l'eau soit dirigée loin du connecteur plutôt qu'elle ne s'y enfonce. Les ferrures de montage galvanisées ou en inox évitent la corrosion qui tache la maçonnerie. Parcourez notre gamme complète de produits d'étanchéité pour les joints d'étanchéité, les joints toriques et les bouchons anti-poussière.

Prêt à monter votre antenne ?

Commencez par la surface sur laquelle vous travaillez, associez le support au connecteur de votre antenne, et montez en hauteur avec la ligne coaxiale courte. Parcourez toute la gamme de supports d'antenne, supports et bases — montages en L, boulons en U, poteau, toit, magnétisme et NMO — et ajoutez le bon support à votre chariot. Vous ne savez pas quel support convient à votre antenne et à votre site ? Contactez le support technique de Data Alliance pour une recommandation.
