Radios de curvatura de los tipos coaxiales de Cables U.FL y LMR

A menudo es necesario utilizar cables coaxiales muy delgados y flexibles para aplicaciones con conectores U.FL, aunque las opciones más flexibles presentan una mayor pérdida de señal. Este es un factor crítico en el diseño de sistemas RF modernos, especialmente en dispositivos IoT, módulos LTE, GPS y Wi-Fi donde el espacio es limitado.

Cuanto más flexible sea el cable coaxial, mayor será la pérdida de señal entre las opciones disponibles. Sin embargo, en muchas aplicaciones prácticas, es necesario o esencial utilizar una solución coaxial muy fina y flexible por varias razones relacionadas con el diseño mecánico y eléctrico.

En espacios reducidos, como dentro de cajas, gabinetes o dispositivos electrónicos compactos, a menudo se requiere una opción de cable coaxial delgado. En estos casos, el tamaño limitado de los puertos o conectores requiere el uso de cables micro coaxiales como 1.13 mm, 1.32 mm o 1.37 mm.

Además, un cable coaxial más grueso puede provocar que el conector U.FL se desprenda del conector en la placa. Al conectar un conector U.FL a una tarjeta mini-PCI o módulo RF, el espacio reducido exige el uso de cables extremadamente delgados y flexibles para garantizar una conexión segura y confiable. Este es un escenario común en aplicaciones de antenas internas utilizadas en productos de Data Alliance como routers industriales, gateways IoT y dispositivos integrados.

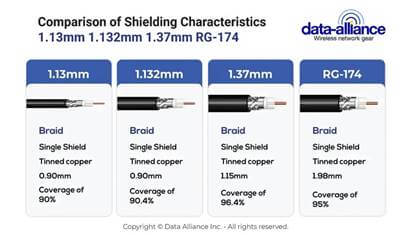

Tipos de cable coaxial compatibles con U.FL

Los cinco tipos de cable coaxial de la tabla siguiente son los principales que se pueden utilizar con conectores U.FL. Todos los cables coaxiales más gruesos tienen un diámetro demasiado grande para ser utilizados con este tipo de conector.

Los cables 1.13, 1.32 y 1.37 mm se conocen comúnmente como micro coaxiales o mini coaxiales y son ampliamente utilizados en aplicaciones RF compactas.

La flexibilidad y el radio de curvatura afectan directamente el rendimiento de los conjuntos de cables U.FL cuando se enrutan dentro de equipos electrónicos. El radio mínimo de curvatura se define como el radio más pequeño al que un cable puede doblarse sin sufrir daños físicos ni degradar su rendimiento eléctrico.

Como regla general, el radio mínimo de curvatura suele ser aproximadamente cinco veces el diámetro exterior del cable coaxial, aunque esto puede variar según el fabricante y el tipo de cable.

Radios de curvatura de tipos de cables coaxiales

Esta comparación permite seleccionar rápidamente el cable adecuado según el espacio disponible, la frecuencia de operación y el nivel de flexibilidad requerido.

Consecuencias de exceder el radio de curvatura

Exceder el límite del radio de curvatura provocará:

• El cable se retuerce o se deforma
• Interrupción de la estructura concéntrica del cable
• Desplazamiento del conductor interior
• Deformación del blindaje trenzado
• Cambios de impedancia
• Aumento de la VSWR (relación de onda estacionaria)
• Mayor pérdida de señal y reflexiones
• Degradación general del rendimiento RF

Esto es especialmente crítico en sistemas de alta frecuencia como LTE, 4G, 5G y Wi-Fi, donde incluso pequeñas discontinuidades pueden afectar significativamente la calidad de la señal.

Por esta razón, en aplicaciones de Data Alliance, se recomienda seleccionar cables con suficiente flexibilidad para evitar radios de curvatura extremos durante la instalación.

Importancia del radio de curvatura en aplicaciones IoT y RF

En aplicaciones modernas como:

• Antenas internas IoT
• Dispositivos LTE/5G
• Equipos GPS
• Routers industriales
• Sistemas embebidos

El enrutamiento del cable es tan importante como sus características eléctricas.

Un cable mal doblado puede reducir el rendimiento de una antena, incluso si esta es de alta calidad. Por ello, el radio de curvatura es un factor clave en el diseño de sistemas RF confiables.

El conector U.FL en sistemas modernos

El conector U.FL de Hirose es un conector coaxial microminiatura ampliamente utilizado en dispositivos compactos. Tiene una altura acoplada de aproximadamente 2.5 mm, lo que lo hace ideal para aplicaciones donde el espacio es extremadamente limitado.

Características clave:

• Perfil ultra bajo
• Frecuencia de operación hasta 6 GHz
• Conexión tipo “snap-on” con clic táctil
• Uso común en módulos Wi-Fi, LTE y GPS

Este tipo de conector es estándar en muchas soluciones de antena interna ofrecidas por Data Alliance.

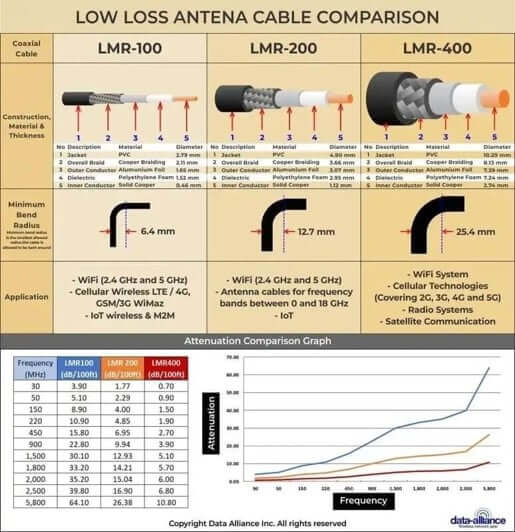

Radio de curvatura de cables LMR (LMR-100, LMR-200, LMR-400)

Además de los cables micro coaxiales, los cables de la serie LMR son ampliamente utilizados en aplicaciones de antena externas debido a su baja pérdida de señal.

Radios de curvatura mínimos:

• LMR-100: 6.4 mm (0.25”)

• LMR-200: 12.7 mm (0.5”)
• LMR-400: 25.4 mm (1”)

A medida que aumenta el diámetro del cable, también aumenta su rigidez y el radio mínimo de curvatura.

Aplicaciones típicas:

• LMR-100 → espacios reducidos con mejor rendimiento que RG58
• LMR-200 → equilibrio entre flexibilidad y baja pérdida
• LMR-400 → instalaciones exteriores y largas distancias

En soluciones de Data Alliance, LMR-200 y LMR-400 son comunes en cables de antena para LTE, 5G, Wi-Fi y sistemas industriales.

Consecuencias de exceder el radio de curvatura en cables LMR

Exceder el radio mínimo puede causar:

• Daño físico interno
• Desajuste de impedancia (50 ohmios)
• Mayor atenuación
• Reducción del blindaje EMI
• Vida útil reducida
• Fallas completas del cable

Esto es especialmente crítico en instalaciones exteriores donde el rendimiento a largo plazo es esencial.

Recomendaciones prácticas (Enfoque Data Alliance)

Para asegurar el mejor rendimiento en sistemas RF y antenas:

• Evitar curvas pronunciadas durante la instalación
• Respetar siempre el radio mínimo de curvatura
• Usar cables más flexibles en espacios reducidos
• Elegir cables de baja pérdida para distancias largas
• Proteger conexiones en exteriores (sellado y waterproofing)

Conclusión

El radio de curvatura es un factor crítico en el rendimiento de cualquier cable coaxial, especialmente en aplicaciones modernas de RF, IoT y antenas. Existe un equilibrio clave entre flexibilidad y pérdida de señal: los cables más delgados permiten una instalación más sencilla en espacios reducidos, pero presentan mayores pérdidas, mientras que los cables más gruesos ofrecen mejor rendimiento eléctrico a costa de menor flexibilidad.

Seleccionar el cable adecuado—ya sea micro coaxial para U.FL o cables LMR para antenas externas—depende de la aplicación, el espacio disponible y los requisitos de rendimiento. En todas las soluciones de Data Alliance, el diseño correcto del cableado es esencial para maximizar la eficiencia del sistema y garantizar una conectividad inalámbrica confiable.
