Conjuntos de cables RG 59 con conector BNC

Las aplicaciones clave de este cable incluyen:

1. Circuito cerrado de televisión (CCTV): El cable RG-59 tiene un rendimiento demostrable para video analógico y es un cable de elección para conectar sistemas de CCTV, que habitualmente tienen una impedancia de 75 ohmios. Es resistente a la intemperie y duradero y, a menudo, se cambia por el cable preempaquetado de longitud fija suministrado con el equipo de video. Su pequeño diámetro hace que sea fácil de trabajar y, como es rentable, se pueden cortar longitudes a medida para conjuntos de cables personalizados. Los cables de conexión o puente con conectores BNC pueden transmitir señales de video entre una cámara de seguridad y un monitor.
2. Televisión por cable: El RG 59 era hasta hace poco el cable preferido para la conectividad CATV y a menudo se encuentra instalado en muchas propiedades. Sin embargo, no puede ofrecer el rendimiento requerido para la televisión por cable digital moderna.
3. Televisión por satélite: RG 59 se utiliza ocasionalmente para tramos cortos de cableado para televisión por satélite. El cable preferido es el RG 6, que tiene  tasas de atenuación de señal mucho más  bajas.

El cable siamés RG 59 combina cables coaxiales RG59 y cables de alimentación de calibre 18 emparejados en una sola cubierta de plástico para mayor comodidad en la instalación de CCTV. Es un cable duradero y ahorra el tiempo y el costo de instalar los cables de transmisión de energía y video por separado.

Tanto el RG 59 como el conector BNC se utilizan ampliamente para aplicaciones de bajo ancho de banda y baja frecuencia, incluida la banda base y el video de frecuencia de transmisión  , generalmente en distancias más cortas para minimizar la atenuación de la señal. El blindaje del RG 59 fue diseñado originalmente para la señalización de baja frecuencia (menos de 50 MHz), con una disminución drástica en el rendimiento por encima de 1 GHz.

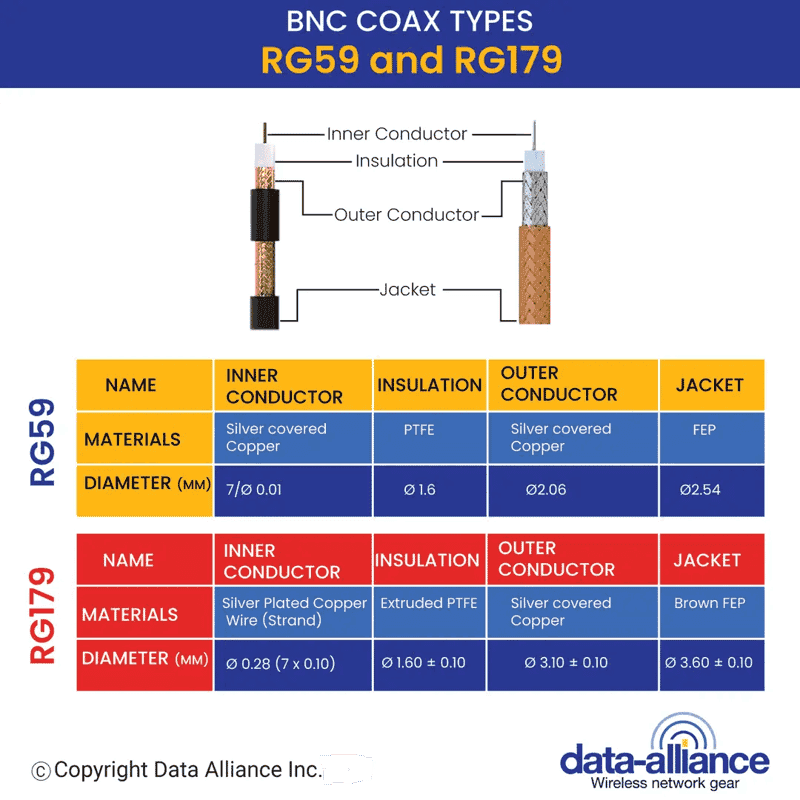

RG 179 es una alternativa clave al cable RG 59:

El RG 179 también tiene una impedancia de 75 ohmios, pero es un cable blindado simple más delgado con un conductor central de 7 hilos y un diámetro total de 2,8 milímetros (0,11 pulgadas). Es mucho más flexible con un radio de curvatura de 10,16 milímetros (0,4 pulgadas). Esto lo hace ideal para el enrutamiento y la instalación en espacios compactos. Los cables de conexión RG 179 tienen un rango de frecuencia de hasta 3 GHz, pero tasas de atenuación más altas que RG 59. A 1000 MHz, la atenuación de RG 179 es de 30 dB por pie en lugar de 12,68 dB por pie con RG 59.

50 Ohm vs 75 Ohm:La principal diferencia entre  el cable de 50 ohmios y el de 75 ohmios es la disminución de la resistencia al flujo de corriente eléctrica soportada por el cable de 50 ohmios. Esta característica afecta el manejo de potencia y el rendimiento general del cable, ya que los cables de 50 ohmios pueden admitir frecuencias más altas que sus contrapartes de 75 ohmios. Por lo tanto, se prefiere el cable coaxial de 50 ohmios para los cables de antena para la conectividad inalámbrica digital y la transferencia inalámbrica de datos.

Sin embargo, la existencia generalizada del cable coaxial de 75 ohmios en hogares y oficinas como legado de uso audiovisual significa que sigue siendo demandado, especialmente para tramos de cable más cortos donde se puede garantizar un mejor rendimiento.

RG 59 es un tipo de cable coaxial con una impedancia característica > de 75 ohmios. RG significa Radio Guide, una designación heredada que se ha conservado desde la década de 1940 y el número de cable no está directamente asociado con el diámetro del cable o las especificaciones militares con las que se asoció originalmente. Los materiales utilizados para fabricar el cable pueden variar ligeramente entre los fabricantes, pero el RG 59 suele tener un diámetro total de 6,15 mm.

Características físicas de RG 59

La RG 59 está compuesta por:

• Un conductor interno sólido que tiene 0,22 pulgadas (0,56 milímetros) de diámetro y está hecho de acero revestido de cobre (CCS).
• Un dieléctrico sólido de polietileno (PE) o espuma de etileno propileno fluorado (FEP) inyectada en gas de 0,146 pulgadas (3,71 milímetros).
• Una sola capa de blindaje exterior de trenza de cobre estañado con un diámetro de 0,165 pulgadas (4,19 mm). La cobertura puede oscilar entre el 60 y el 90 por ciento según el fabricante.
• Una capa exterior de cubierta de PVC negro de 0,242 pulgadas (6,15 milímetros).

Las versiones de este cable pueden variar en flexibilidad, pero el radio de curvatura del RG 59 suele ser de 2 pulgadas (50 milímetros) a menos que se especifique lo contrario. Es adecuado tanto para uso en interiores como en exteriores con un rango de temperatura de funcionamiento de -25 a +70 grados Celsius (-13 a 158 grados Fahrenheit).

Características eléctricas del RG 59

• Impedancia: 75 Ohm
• Rango de frecuencia: CC a 1 GHz
• Capacitancia: 20,4 pF/ft / 66,93 pF/m
• Velocidad de propagación (Vp): 66 por ciento
• Voltaje de funcionamiento: 2300 voltios máx.
• Atenuación de RG 59
  • A 100 MHz la atenuación es de 3,81 dB por 100 pies
  • A 200 MHz la atenuación es de 5,37 dB por 100 pies
  • A 550 MHz la atenuación es de 9,18 dB por 100 pies
  • A 800 MHz la atenuación es de 11,21 dB por 100 pies
  • A 1000 MHz la atenuación es de 12,68 dB por 100 pies

El conector BNC

BNC son las siglas de Bayoneta Neil-Concelman y es un conector en miniatura para cable coaxial y está disponible en versiones de 50 Ohm y 75 Ohm. Lleva el nombre de sus creadores, Paul Neil y Carl Concelman, quienes desarrollaron el conector como un conector de radiofrecuencia de conexión/desconexión rápida a finales de la década de 1940. Su característica distintiva es su acoplamiento de bayoneta de dos espárragos que es un tipo de conexión a presión por tornillo que ofrece un acoplamiento y desacoplamiento rápidos mientras admite frecuencias de microondas. Está diseñado para un acoplamiento frecuente y está clasificado para al menos 500 ciclos de acoplamiento.

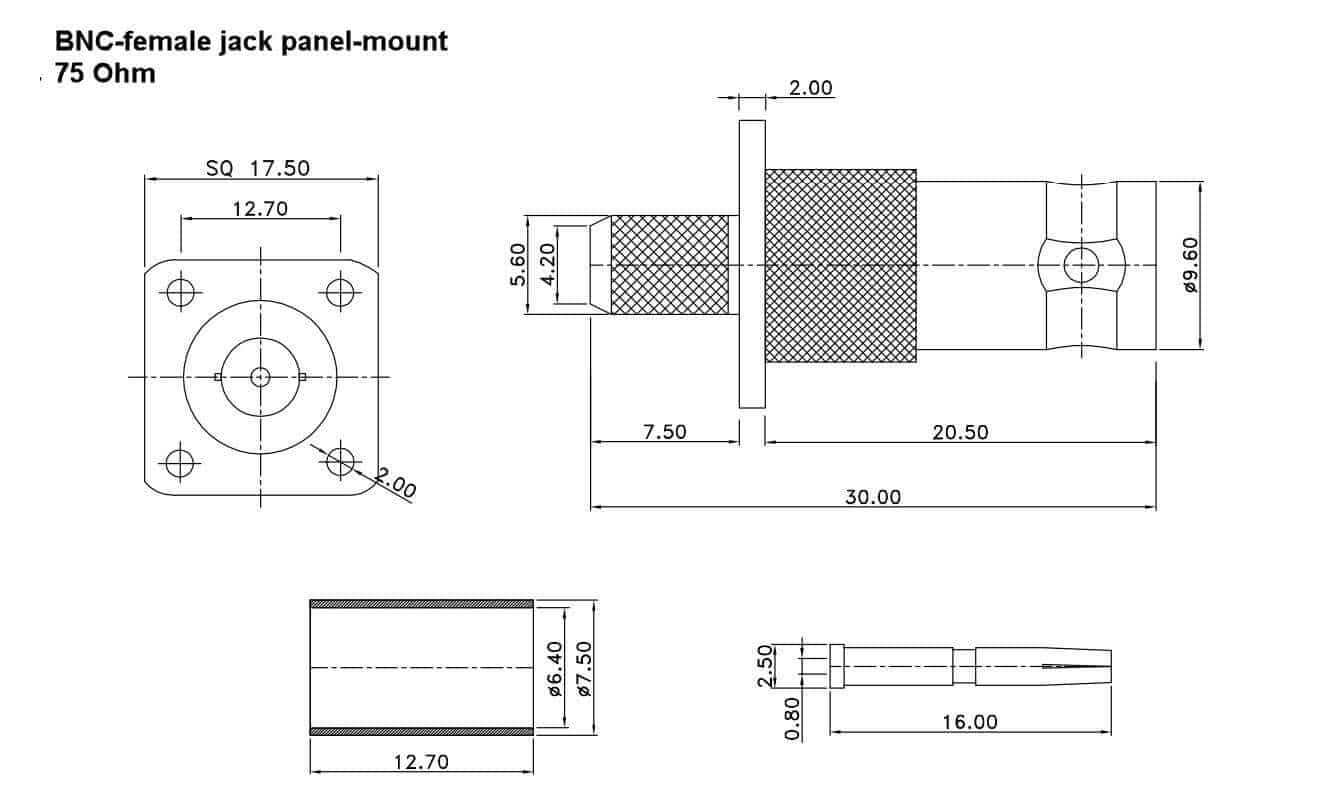

Características físicas del conector BNC

El conector BNC macho  tiene un diámetro total de 0,570 pulgadas (0,145 milímetros). Por lo general, está hecho de latón con un acabado de níquel. Es más grande que el conector hembra y lleva la cerradura de bayoneta en la que se insertan y aseguran las orejetas gemelas hembra con un cuarto de vuelta. El conector macho es una clavija conductora hecha de latón chapado en oro o plata. El pin está rodeado por un aislante de teflón o Delrin El conductor hembra también está hecho de latón mecanizado niquelado con dos orejetas en su cuerpo exterior. El receptáculo central hembra está hecho de bronce fosforado con un dieléctrico de PTFE. Puede haber una ligera diferencia en las dimensiones entre los conectores BNC de 50 y 75 ohmios, ya que el conector de 75 ohmios tiene menos material dieléctrico.

Especificaciones eléctricas del conector BNC de 75 ohmios

• El rango de frecuencia del conector BNC de 75 ohmios es de CC hasta un máximo de 2 GHz.
• Su voltaje de trabajo es de 500 voltios.
• La relación de onda estacionaria de voltaje (VSWR) a 1 GHz es 1,05.

El conector BNC se puede utilizar para ensamblajes de torsión, engarzado y compresión con cable RG 59. Los cables de puente coaxial RG 59 o los cables de conexión RG 59 se pueden comprar premontados.

Conclusión

Los conjuntos de cables RG 59 terminados con conectores BNC siguen siendo una solución práctica y rentable para la transmisión de vídeo de baja anchura de banda y corta distancia. Su impedancia de 75 Ohmios, características de atenuación manejables y facilidad de instalación los hacen muy adecuados para aplicaciones como CCTV, cable heredado y ciertos sistemas de vídeo de difusión. Aunque los cables más nuevos como el RG 6 o el coaxial de mayor frecuencia son preferidos para instalaciones digitales modernas y de larga duración, el RG 59—junto con conectores BNC compatibles de 75 Ohmios—sigue siendo una opción fiable donde la flexibilidad, la compatibilidad y la infraestructura consolidada son consideraciones clave.
