Pérdida de señal, especificaciones y composición de LMR-100, LMR-200 y LMR-400 comparados

La atenuación es la pérdida de señal en el cable

Beneficios de doble blindaje: LMR-100, LMR-200 y LMR-400

Si está aplicando hardware a un entorno particularmente ruidoso o le preocupa la pérdida de intensidad de la señal debido a la interferencia electromagnética, le complacerá saber que LMR-100, LMR-200 y LMR-400 son preservadores consumados de la intensidad de la señal debido a su composición de doble blindaje. Todos los cables mencionados anteriormente tienen un blindaje incorporado tanto de una capa de aluminio que proporciona una cobertura del 100% como de una capa de trenzado de cobre más densa. Combinado, esto conduce a un cable de pérdida mínima y también uno que bloquea eficazmente las interferencias externas.

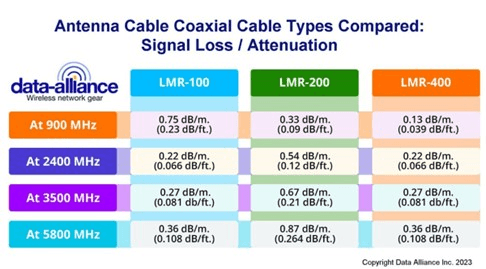

Atenuación (pérdida de señal): ¿Cómo se comparan LMR-100, 200 y 400?

Clasificados como de baja pérdida, probablemente pueda imaginar que a todos les va bien en esta categoría. Pero para más detalles, siga leyendo:

* Para obtener información detallada sobre los términos dBi, dB, dBm y dB(mW) *

A 900 MHz

• LMR-100 = 0,75 dB/m. (0,23 dB/pie)
• LMR-200 = 0,33 dB/m. (0,09 dB/ft.)
• LMR-400 = 0,13 dB/m. (0,039 dB/pie)

A 2400 MHz

• LMR-100 = 1,28 dB/m. (0,39 dB/ft.)
• LMR-200 = 0,54 dB/m. (0,12 dB/ft.)
• LMR-400 = 0,22 dB/m. (0,066 dB/ft.)

A 3500 MHz

• LMR-100 = 1,58 dB/m. (0,48 dB/ft.)
• LMR-200 = 0,67 dB/m. (0,21 dB/ft.)
• LMR-400 = 0,27 dB/m. (0,081 db/pie)

A 5800 MHz

• LMR-100: 2,10 dB/m. (0,64 dB/ft.)
• LMR-200: 0,87 dB/m. (0,264 dB/ft.)
• LMR-400: 0,36 dB/m. (0,108 dB/ft.)

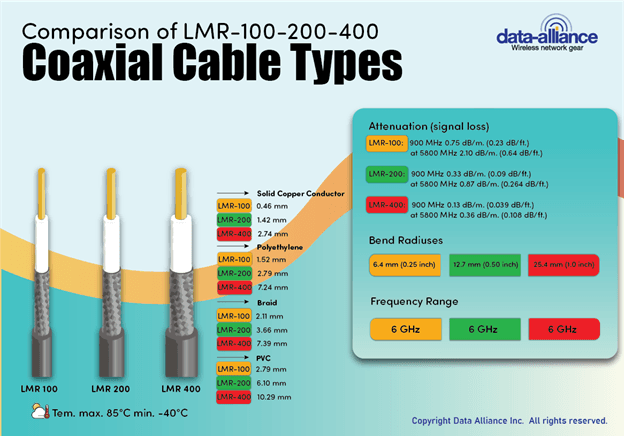

Composición

Los cables coaxiales, por definición, se diseñan y fabrican siguiendo principios fundamentales similares. Todos ellos dan lugar a sus aparentes beneficios funcionales. Echemos un vistazo a las características técnicas (composición) de los cables y establezcamos una relación entre cómo contribuyen a los beneficios para el usuario (ventajas):

1. Conductor de acero revestido de cobre: un excelente portador de señal de radiofrecuencia, ideal para casi cualquier desafío de cableado
2. Espuma de PE dieléctrica: un amortiguador superior de la pérdida de radiación electromagnética
3. Doble blindaje: chapa de aluminio más trenzado de cobre para preservar al máximo la intensidad de la señal en toda la longitud del cable
4. Chaqueta exterior: un acabado robusto, ideal para mantener la excelencia funcional en entornos físicamente desafiantes

1. Conductor interno

• Conductor LMR-100: aproximadamente 0,46 mm (0,02 pulgadas) de diámetro
• Conductor LMR-200: aproximadamente 1,42 mm (0,06 pulgadas) de diámetro
• Conductor LMR-400: más de 2,74 mm (0,11 pulgadas) de diámetro

2. Diámetro y material de la espuma dieléctrica

• Diámetro de la espuma LMR-100: 1,52 mm (0,01 pulgadas), espuma de polietileno
• Diámetro de la espuma LMR-200: 2,79 mm (0,001 pulgadas), espuma de polietileno
• Funda de cable LMR-400: 7,24 mm, (0,29 pulgadas) Espuma de polietileno

3. Escudo interior

• Todo el trenzado de cobre

4. Escudo exterior

• Toda la capa de aluminio

5. Diámetro, material y color de la cubierta exterior del cable

• Funda de cable LMR-100: diámetro aproximado de 2,79 mm (0,11 pulgadas), polietileno negro
• Funda de cable LMR-200: aproximadamente 6,1 mm (0,24 pulgadas) de diámetro, polietileno, negro
• Funda de cable LMR-400: más de 10,29 mm (0,41 pulgadas) de diámetro, elastómero termoplástico, negro

Otras cualidades que tienen los LMR-100, LMR-200 y LMR-400...

Estabilidad de temperatura = operable hasta una temperatura máxima de 85 grados C y una temperatura mínima de -40 grados C. Calientes o fríos, sus cables coaxiales LMR son expertos en funcionar bien. Radio de curvatura = los modelos LMR-100, LMR-200 y LMR-400 tienen radios de curvatura respectivos de: 6,4 mm (0,25 pulgadas), 12,7 mm (0,5 pulgadas) y 25,4 mm (1,0 pulgadas). Ágil, sin lugar a dudas. Peso = como todoterrenos, se ha tenido en cuenta su peso total para facilitar la instalación. Los pesos son los siguientes: LMR-100 0,02 kg/m (0,013 lbs/ft), LMR-200 0,03 kg/m (0,02 lbs/ft) y LMR-400 0,10 kg/m (0,068 lbs/ft). Cada cable se fabrica concienzudamente sin el uso de halógenos de acuerdo con el protocolo estándar de salud y seguridad.

LMR-100, LMR-200 y LMR-400 son tipos de cable coaxial de doble blindaje y baja pérdida de señal para cables de antena. Como hermanos estrechamente relacionados, cada uno de ellos comparte características comúnmente asociadas y posee beneficios comparables. ¿Su propósito? Simple: transmisión de señales de radiofrecuencia  a través de una distancia física, con una pérdida o interferencia mínimas. Estos son algunos escenarios de aplicación típicos:

• Despliegue de TVAD,
• Redes de Internet de banda ancha,
• CCTV
• Vídeo
• Radio
• Funcionamiento de la antena
• Ensamblajes inalámbricos
• WLAN (en inglés)
• GPS

Conclusión

Los cables coaxiales LMR-100, LMR-200 y LMR-400 están diseñados para una transmisión confiable de señales de RF con baja atenuación y fuerte protección contra interferencias. Su diseño de doble blindaje, materiales de alta calidad y amplio rango de temperatura de funcionamiento los hacen confiables para una variedad de aplicaciones inalámbricas y de comunicación. Mientras que LMR-100 ofrece flexibilidad para recorridos cortos, LMR-200 proporciona un equilibrio de rendimiento y tamaño, y LMR-400 ofrece la menor pérdida de señal en largas distancias. Juntos, ofrecen soluciones escalables para satisfacer diferentes necesidades de instalación con durabilidad y eficiencia constantes.
