Guía de conectores U.FL: Qué es, especificaciones y cómo elegir el cable correcto
Tabla de Contenidos
Un conector U.Fl es un conector coaxial RF en miniatura de 50 ohmios que se usa para conectar una antena, pigtail o jumper placa a placa a un dispositivo inalámbrico compacto. Originalmente desarrollado por Hirose como la serie U.FL y ampliamente utilizado como IPEX MHF1, es el conector que encuentras en tarjetas WiFi mini-PCIe, módulos LTE y GPS, y tarjetas IoT densas donde un conector SMA de tamaño completo simplemente no cabe. Si eliges un conector U.FL o un cable U.FL, las decisiones que importan son la serie del conector, el diámetro del coaxial, el presupuesto del ciclo de acoplamiento y en qué debe terminar el otro extremo del cable.
¿Qué es un conector U.Fl?
El conector U.FL es un conector micro-coaxial de inserción (push-fit) con una impedancia característica de 50 ohmios. El conector (en el cable) presiona verticalmente un conector (tomacorriente) montado en superficie en la PCB — no hay roscas ni llaves. Debido a que depende de un ajuste de interferencia pequeño en lugar de un acoplamiento roscado, es compacto y rápido de acomodar, pero también tiene un número limitado de ciclos de acoplamiento/desacoplamiento y puede ser desprendido por tensión del cable, que es un modo de falla común en el campo.
"U.FL" es el nombre comercial de Hirose; "IPEX MHF1" es el equivalente a I-PEX; otros proveedores venden piezas compatibles bajo nombres como AMC o MHF. En la práctica, estas se tratan como entrelazables dentro de la misma serie, pero siempre debes confirmar la compatibilidad mecánica en la hoja técnica del fabricante antes de mezclar marcas, especialmente por la fuerza de acoplamiento y la retención.
Especificaciones del conector U.FL para verificar
La tabla a continuación lista los parámetros comúnmente citados de U.FL (MHF1). Trátales como valores típicos para la serie: los números exactos varían según el fabricante y el número de pieza, así que verifica las cifras de tu conector U.FL específico con su hoja de datos antes de diseñarlos como producto.
| Parámetro | Valor típico de U.FL / MHF1 | Por qué importa |
| Impedancia | 50 ohmios | Debe coincidir con la radio y el coaxial para un VSWR bajo |
| Rango de frecuencias | DC a ~6 GHz | Cubre WiFi de 2.4/5 GHz, LTE, GPS y IoT sub-GHz |
| Altura de apareamiento | ~2.5 mm (perfil bajo) | Cabe bajo cubiertas y tablas apiladas |
| Ciclos de apareamiento | ~30 (limitado) | Usos de ajuste a presión — no para reconexiones frecuentes |
| Coaxial compatible | 1.13 mm, 1.37 mm, RG-178, RG-174 | Flexibilidad de sets vs. pérdida de cable |
| Retención | Solo ajuste por fricción | Es propenso a desprenderse bajo la tensión del cable |
Las dos cifras que sorprenden a las personas son el límite de ciclo de acoplamiento y la retención. La U.FL está diseñada para acoplarse unas cuantas veces durante el ensamblaje, no repetidamente en servicio. Si tu aplicación requiere desconexiones frecuentes, planea un cable con alivio de tensión y dirige el extremo de la U.FL para que nunca sea el conector que maneje el usuario.
U.FL vs MHF4 (y otros conectores microcoaxiales)
U.FL es el original de una familia que se ha reducido a lo largo de generaciones sucesivas. La comparación más común es U.FL vs MHF4, porque se ven similares pero no son compatibles. MHF4 (IPEX MHF4) es más pequeño y usa coaxial más delgado de 0.81 mm, por lo que se usa en los módulos con mayor espacio limitado — las tarjetas WiFi/BT M.2 son el ejemplo clásico.
| Serie | También conocido como | Coaxial típico | Tamaño relativo | Uso típico |
| U.FL | IPEX MHF1, AMC | 1.13 / 1.37 mm | El más grande del microgrupo | Tarjetas mini-PCIe, módulos IoT, GPS y LTE |
| MHF3 / W.FL | IPEX MHF3 | 0.81 mm | Más pequeño que U.FL | Módulos compactos, algunos celulares |
| MHF4 | IPEX MHF4 / MHF4L | 0.81 mm | Común más pequeño | WiFi/BT M.2, placas ultra densas |
La regla práctica: identifica primero el conector en tu placa y luego compara la serie de enchufe. Un enchufe U.Fl no se acomoda en un conector MHF4, y forzarlo daña ambos. Para un recorrido más amplio de cada interfaz RF, consulta nuestra guía de tipos de conectores de antena, y si la tarjeta usa MHF4 en lugar de U.FL, nuestro artículo sobre cables coaxiales de 0.81 mm cubre el coaxial más delgado que usan esas series.
Cómo elegir el cable adecuado para la U.Fl.

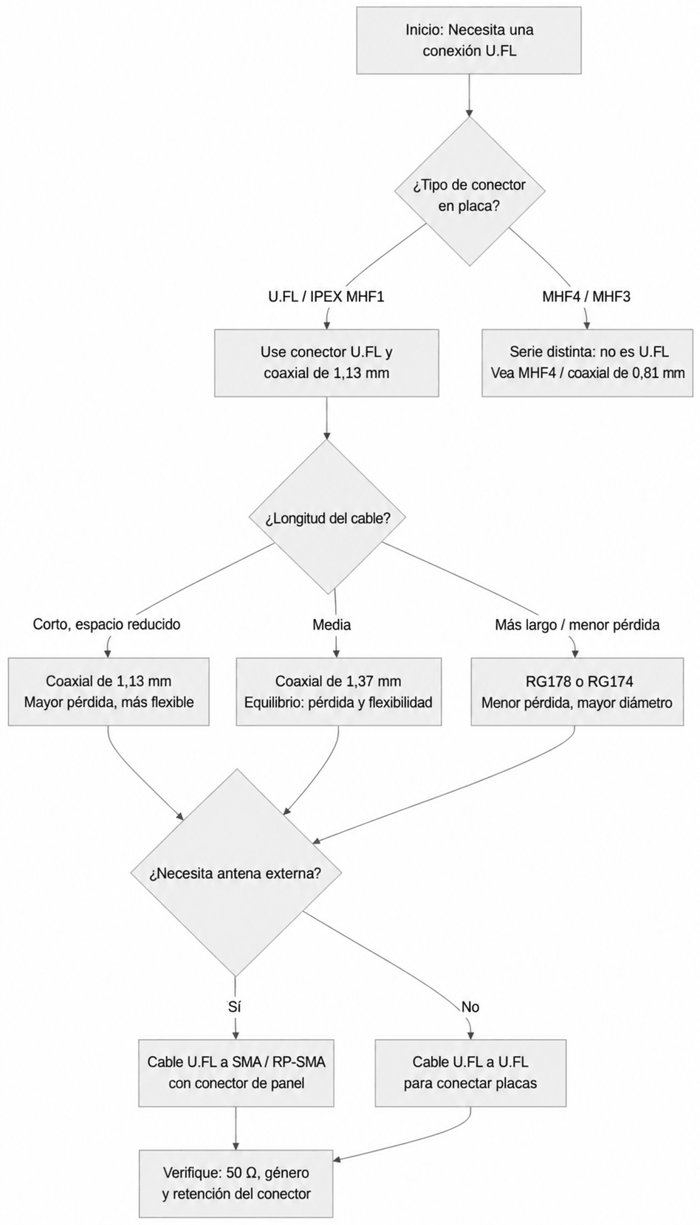

Una vez que la serie de conectores está asentada, el cable U.FL se define por tres opciones: el tipo coaxial, la longitud y en qué termina el extremo lejano. El diagrama de flujo a continuación muestra la ruta de decisión.
1. Elige el diámetro del coaxial
El coaxial más delgado es más flexible y se ajusta a carcasas más ajustadas pero tiene mayor pérdida por unidad de longitud; el coaxial más grueso reduce la pérdida a costa de flexibilidad y un radio de curvatura mayor. Para ensamblajes U.FL, las opciones usuales son microcoaxiales de 1.13 mm y 1.37 mm, con RG-178 y RG-174 disponibles donde un tramo más largo requiere menor pérdida. Nuestra comparación de tipos de coaxiales de cables U.FL muestra las compensaciones entre tamaño y pérdida, y vale la pena leer la guía de radio de curvatura para coaxial U.FL antes de pasar un cable dentro de una carcasa estrecha.
2. Igualar el conector del extremo opuesto
Si el extremo U.FL conecta una placa a una antena externa, el extremo lejano suele ser un mamparo SMA o RP-SMA, por lo que la antena se monta a través de la pared del carcasa. Un pigtail de U.FL a SMA (o RP-SMA) es el bloque estándar aquí. Acierta con el género y la polaridad: el equipo WiFi frecuentemente usa RP-SMA, mientras que celular, GPS y la mayoría de los RF usan SMA estándar. Nuestra guía de especificaciones de conectores SMA explica SMA vs RP-SMA y macho vs hembra para que ordenes el emparejamiento correcto.
3. Confirmar impedancia y retención
Mantén todo el camino a 50 ohmios y planea el alivio de la tensión. Como la retención de U.FL es solo por fricción, un clip de cable, un poco de adhesivo o una serie de bloqueo estilo MHF4L (en placas que lo soportan) previene las fallas de pop-off que aparecen como conectividad intermitente.
Donde se usan conectores U.FL
- Módulos WiFi / Bluetooth — radios mini-PCIe e integrados con un conector U.FL interno para antena externa.
- Módems LTE / celulares — puertos principales y de diversidad/MIMO en placas M2M y router.
- Receptores GPS / GNSS — que alimentan una antena de parche activa a un receptor compacto.
- Tarjetas IoT y gateway — radios sub-GHz y 2.4 GHz donde el espacio en la placa es limitado.
¿Listo para construir el enlace? Explora los cables y coletas U.FL de Data Alliance para ensamblajes U.FL-a-SMA/RP-SMA, o consulta la gama completa de cables y adaptadores de antena. Data Alliance fabrica a la medida conjuntos de cables U.FL según la longitud y las especificaciones del conector — solicita una cotización personalizada si necesitas una configuración no estándar.
Preguntas Frecuentes
¿U.FL es lo mismo que IPEX?
Prácticamente, sí para la primera generación. "U.FL" es el nombre de la serie de Hirose y "IPEX MHF1" es el equivalente intermatable de I-PEX; muchos fabricantes también etiquetan las piezas compatibles como AMC o MHF. Se tratan como la misma familia de conectores, pero confirman la compatibilidad mecánica y eléctrica en la hoja de datos antes de mezclar marcas.
¿Cuál es la diferencia entre U.FL y MHF4?
MHF4 (IPEX MHF4) es un conector micro-coaxial más pequeño de generación posterior que usa coaxial más delgado de 0.81 mm y es común en tarjetas WiFi/Bluetooth M.2. U.FL (MHF1) es más grande y usa coaxial de 1.13 mm o 1.37 mm. No se pueden acoplar — un enchufe U.FL no encaja en un conector MHF4 — así que identifica el conector en tu placa antes de hacer el pedido.
¿Cuántas veces puedes conectar y desconectar un conector U.FL?
U.FL es un conector de ajuste rápido con una clasificación limitada de ciclo de acoplamiento — comúnmente citado alrededor de 30 ciclos, aunque la cifra exacta varía según el fabricante. Está pensado para acoplamientos ocasionales durante el ensamblaje, no para reconexiones repetidas. Revisa la hoja de datos de tu pieza específica y usa alivio de tensión para evitar desconexiones accidentales.
¿Puedo conectar una tarjeta de U.FL a una antena SMA externa?
Sí — usa una coleta de U.FL a SMA (o RP-SMA). El enchufe U.FL se acopla al conector de la tarjeta y el mamparo SMA/RP-SMA se monta a través del gabinete para que una antena externa pueda conectarse. Coincide con el género y la polaridad: El hardware WiFi a menudo usa RP-SMA, mientras que el celular y GPS normalmente usan SMA estándar.
¿Qué coaxial se usa con los conectores U.FL?
Las opciones más comunes son el microcoaxial de 1.13 mm y 1.37 mm, usando RG-178 y RG-174 cuando un tramo más largo requiere menor pérdida. El coaxial más delgado es más flexible para cajas estrechas pero tiene mayor pérdida por longitud; el coaxial más grueso reduce la pérdida pero necesita un radio de curvatura mayor.
