Elegir un cable de antena se reduce a cuatro decisiones que interactúan entre sí: el tipo de coaxial, los conectores en cada extremo, la longitud del recorrido y cuánta pérdida de señal puede absorber tu presupuesto de enlace. Si aciertas esos cuatro, el cable desaparece en el sistema como una vía casi neutra; si los equivocas, puedes desechar varios dB antes de que la señal llegue a la radio. Esta es una guía para compradores técnicos — instaladores, integradores y consultores de red — en cada decisión con especificaciones reales, no con reclamaciones de ganancia de marketing.

Qué es realmente un cable de antena (y por qué no es neutro)

Un cable de antena es una longitud de cable coaxial de 50 ohmios terminado con conectores RF que transporta la señal entre una radio y una antena. En un mundo ideal sería sin pérdidas y perfectamente emparejado. En la práctica, cada pie de cable coaxial atenúa la señal, y esa atenuación aumenta con la frecuencia. Un cable que pierde 1 dB a 900 MHz puede perder de 2 a 3 veces más a 5.8 GHz en la misma longitud. Debido a que el cable se queda en la ruta tanto en las direcciones de transmisión como de recepción, su pérdida se resta de tu potencia efectiva radiada y nuevamente de tu sensibilidad de recepción — por lo que la pérdida del cable es una de las variables de mayor apalancamiento en toda la cadena de RF.

Las cuatro decisiones en la selección de un cable de antena

1. Tipo de coaxial: diámetro de intercambio y pérdida contra flexibilidad

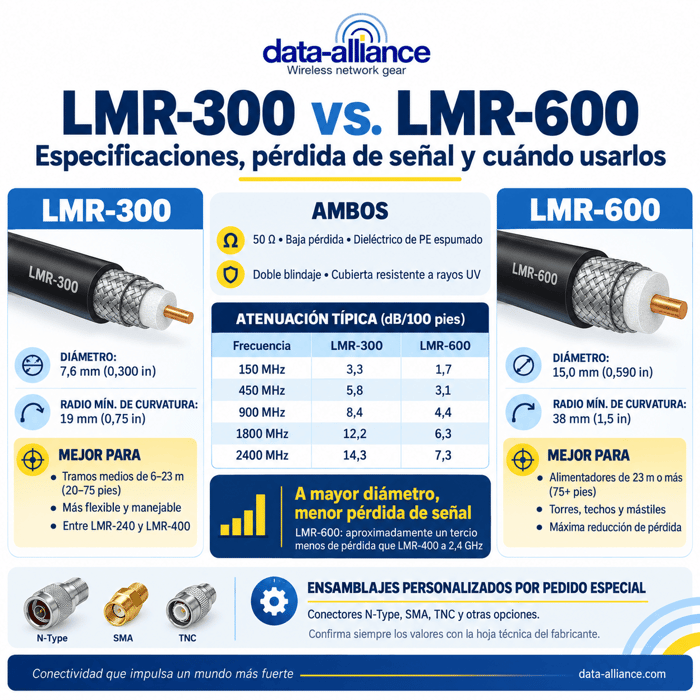

El coaxial más grueso, con mejor dieléctrico y blindaje, tiene menor pérdida pero es más rígido, pesado y necesita un radio de curvatura mayor. El coaxial más delgado es fácil de pasar por carcasas estrechas, pero atenúa mucho más por pie. La tabla a continuación da cifras aproximadas de atenuación para los tipos comunes de coaxiales de 50 ohmios. Trátales como valores de referencia típicos — siempre verifica la pérdida y la impedancia exactas con la hoja técnica del cable específico que ordenas, porque la construcción varía entre fabricantes.

La regla práctica: mantén el coaxial delgado de alta pérdida lo más corto posible, y cambia al coaxial de baja pérdida como la clase LMR-400 en cuanto tu recorrido se alarga o salga al aire libre. Para un análisis más profundo de hacia dónde va la pérdida y cómo se comparan los tres grados LMR entre bandas, consulta nuestro desglose de cómo elegir el mejor cable coaxial para instalaciones de antenas Wi-Fi y LTE.

2. Conector: coincide con la radio, la antena y el techo de frecuencia

El conector depende de lo que tenga tu equipo, pero también limita tu frecuencia útil y afecta la durabilidad. Un mapeo rápido para compradores técnicos:

• RP-SMA — el estándar de facto en APs Wi-Fi y routers para consumidores y empresas (la polaridad inversa fue obligatoria para diferenciar el equipo de consumo).
• SMA — celular, GPS, LoRa, módulos IoT y la mayoría de las antenas de látigo atornilladas; utilizables hasta el rango multiGHz.
• N-Type / TNC — terminaciones exteriores, de mayor potencia y a largo plazo donde una conexión robusta y resistente al clima es importante.
• U.FL / MHF4 — microconectores a nivel de tarjeta para módulos compactos; frágiles y clasificados para muy pocos ciclos de acoplamiento, así que terminan una vez y déjenlos.

Si no estás seguro de qué conector necesita tu construcción — o cómo adaptarte entre dos sin pérdida de apilamiento — comienza con nuestra guía completa de tipos de conectores de antena (SMA, RP-SMA, N-Type, TNC, U.FL, MHF4 y más). Para el microcoaxial especializado usado en los puentes más pequeños, la comparación de tipos de cable coaxial U.FL (1.13 mm, 1.32 mm, 1.37 mm, RG-174, RG-178) cubre en detalle el intercambio de diámetro versus pérdida.

3. Longitud: ordena el tramo más corto que alcance

La pérdida de cable escala con la longitud, así que cada pie extra que no necesitas es señal que estás desechando en ambas direcciones. Mide el camino real, agrega un pequeño lazo de servicio para aliviar la tensión y la reterminación futura, y ordena a esa longitud en lugar de comprar un cable largo original y enrollar el exceso — una bobina apretada de coaxial añade pérdida y puede comportarse inesperadamente en RF. Por eso los ensamblajes de longitud personalizada importan: te permiten alcanzar la longitud de tramo con precisión en lugar de comprometer.

4. Pérdida de señal e impedancia: mantener el sistema en 50 ohmios y bajo VSWR

Dos números determinan qué tan limpiamente el cable transmite la señal: atenuación (pérdida, en dB) y ajuste de impedancia (expresado como VSWR o pérdida de retorno). Casi todos los sistemas de datos inalámbricos son de 50 ohmios, por lo que cada elemento — antena, cable, conectores, adaptadores — debe ser de 50 ohmios para evitar reflexiones. Un desajuste aparece como VSWR elevado, lo que desperdicia potencia de transmisión y puede estresar la radio. Como objetivo de trabajo, procura mantener el VSWR del sistema por debajo de aproximadamente 1.5:1 en toda tu banda de operación, y verifica en lugar de asumirlo. Nuestra explicación sobre VSWR y adaptación de impedancia en antenas y cables de antena cubre cómo se relacionan la reflexión, la pérdida de retorno y la pérdida por desajuste. Ten en cuenta que las transmisiones de video y CCTV son la excepción — esas son de 75 ohmios; ver cables BNC: distinciones de 50-ohm vs 75-ohm antes de mezclar ambos.

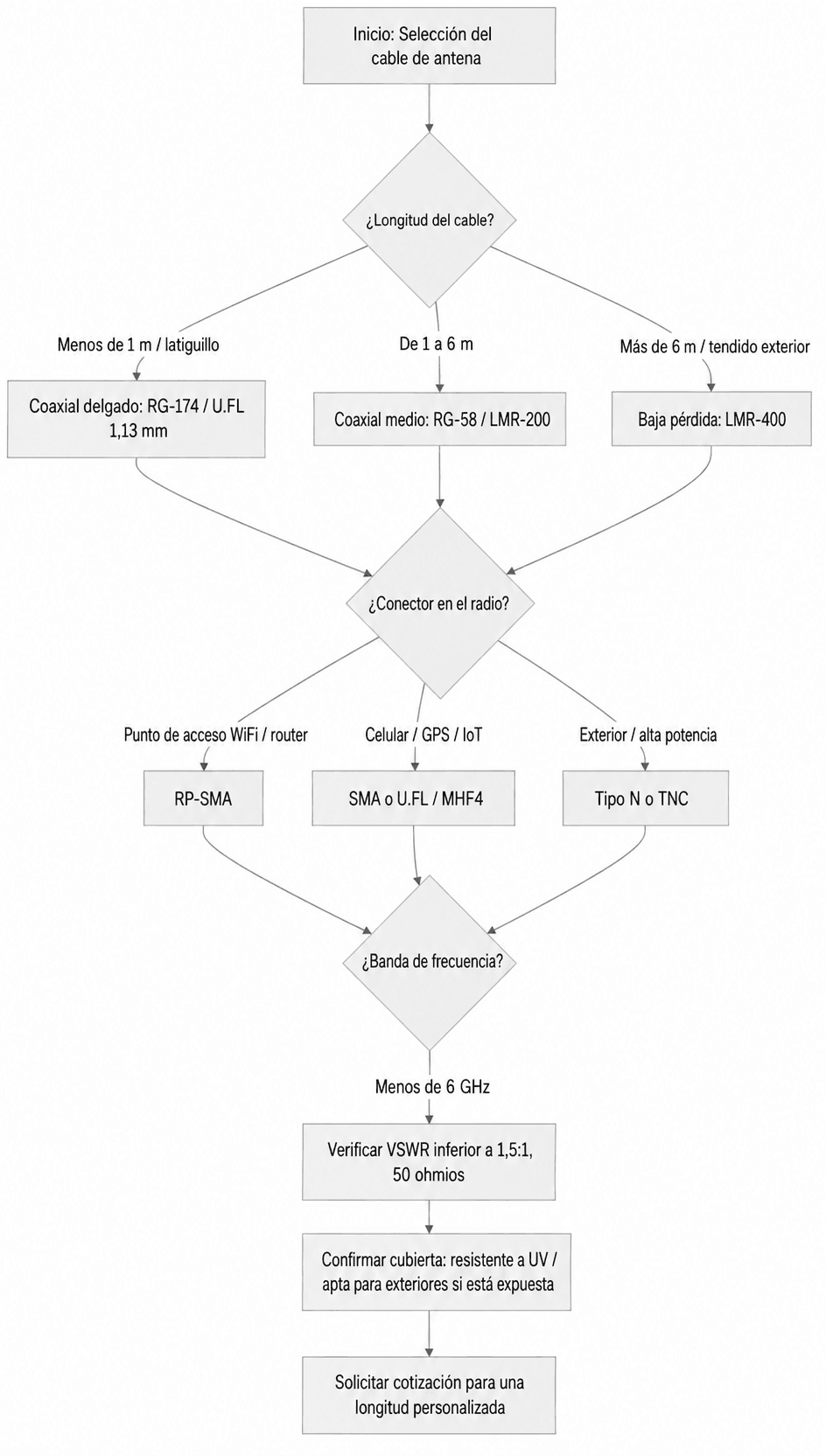

Flujo de selección del cable de antena

El diagrama a continuación condensa las cuatro decisiones en un solo camino: desde la longitud del tramo, la elección del coaxial, el conector, hasta la revisión final del VSWR y la camisa antes de hacer el pedido.

Pistas al aire libre: la chaqueta importa tanto como el coaxial

Para instalaciones expuestas, la cubierta exterior determina cuánto tiempo el cable resiste UV, ciclos de temperatura y humedad. Un cable con la especificación eléctrica correcta pero la cubierta incorrecta se degradará y comenzará a perder señal en un par de estaciones. Confirma que la cubierta esté estabilizada por UV y esté clasificada para el rango de temperatura del sitio, y que sea resistente a la intemperie en cada unión de conectores exteriores. La conexión a tierra y la protección contra rayos no son negociables en techos y torres.
