Conector MMCX y cable MMCX

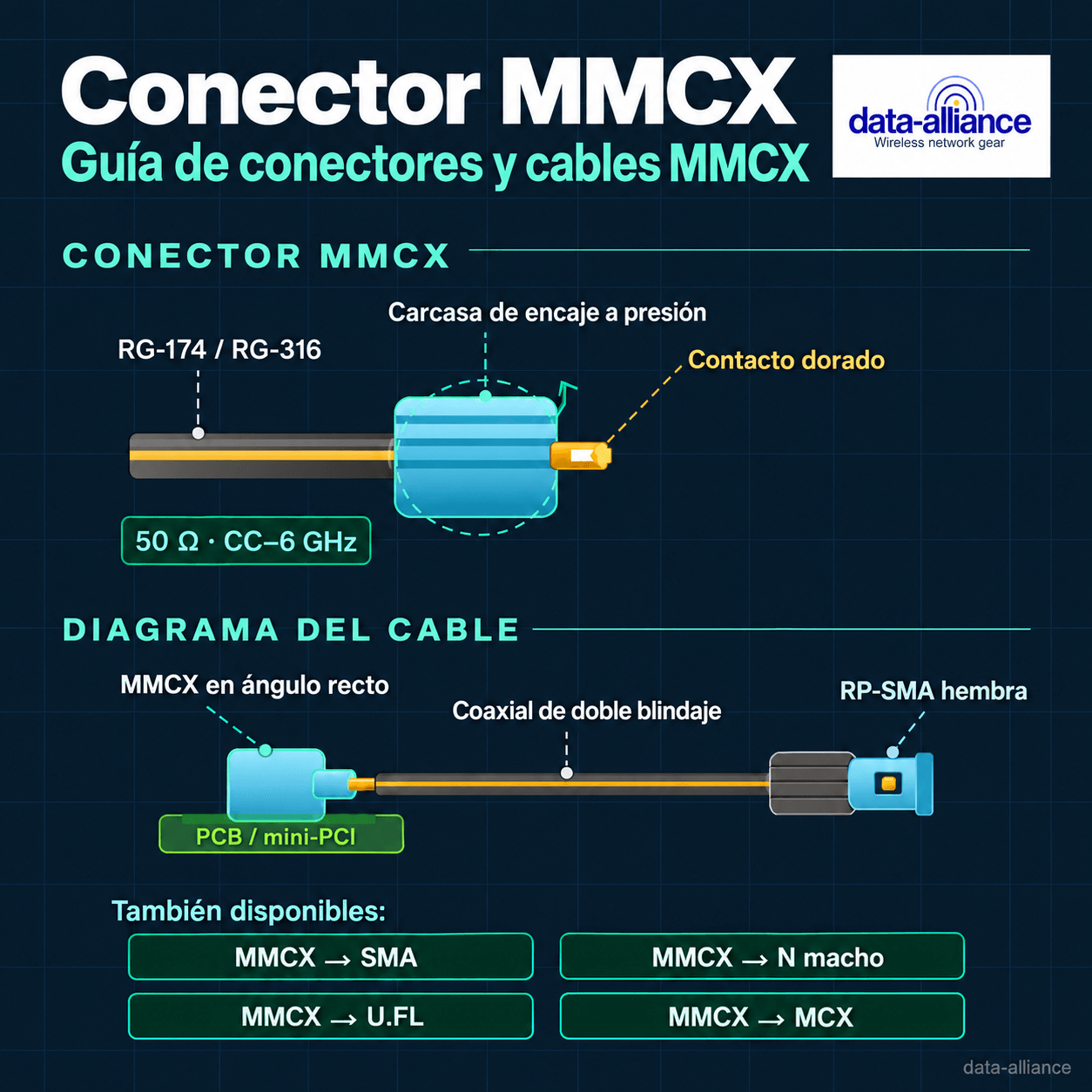

Un conector MMCX (Micro Miniature Coaxial) es un conector coaxial RF snap-on de 50 ohmios, clasificado desde DC hasta 6 GHz, usado donde el hardware inalámbrico compacto necesita una conexión de antena pequeña y confiable que aún pueda intercambiarse en el campo. Si alguna vez has sacado una tarjeta WiFi mini-PCIe de una tarjeta router o añadido una antena externa a un receptor GPS compacto, probablemente ya hayas manejado un conector MMCX — un puerto acoplable apenas más ancho que la punta de un lápiz, y uno de los conectores RF más usados pero menos discutidos en diseño embebido.

Data Alliance ha suministrado cables y conectores MMCX por más de dos décadas, y aún recibimos preguntas cada semana sobre este tipo de conector. Esta guía cubre qué es el conector MMCX, sus especificaciones clave, cómo se compara con MCX y U.FL, el coaxial sobre el que está construido y qué combinaciones de cables probablemente necesites.

¿Qué es un conector MMCX?

MMCX significa Micro Miniature Coaxial. Es un conector de radiofrecuencia desarrollado por primera vez en los años 80 que ha permanecido como un pilar del diseño inalámbrico compacto desde entonces. El conector MMCX opera en un rango de banda ancha desde DC hasta 6 GHz, lo que lo hace adecuado para WiFi, Bluetooth, GPS y LTE , así como para una amplia gama de otros protocolos inalámbricos. Al igual que su hermano un poco más grande MCX, utiliza una impedancia de 50 ohmios — el estándar para la mayoría de las aplicaciones de señal RF.

Lo que hace distintivo al conector MMCX es su interfaz de cierre rápido. Encaja con clic y permite que el cable o antena conectado gire 360 grados completos sin perder el contacto. Esa libertad de rotación es realmente útil en carcasas estrechas donde el enrutamiento de cables debe flexionarse sin forzar la conexión. MMCX cumple con la especificación europea CECC 22000 — un estándar técnico desarrollado bajo el CECC (Comité de Componentes Electrónicos CENELEC) para armonizar la calidad de componentes electrónicos en toda Europa — lo cual es un referente relevante al obtener piezas para aplicaciones profesionales o industriales.

Especificaciones del conector MMCX en resumen

La siguiente tabla resume las características eléctricas y mecánicas que más importan al especificar un conector o conjunto de cable MMCX. Verifica las cifras de ciclo de acoplamiento y frecuencia con la hoja técnica específica de la pieza para diseños críticos.

MMCX vs MCX vs U.FL: Cómo se comparan

MCX (Micro Coaxial) es el predecesor directo de MMCX. Ambos conectores comparten la misma interfaz de acoplamiento, la misma impedancia de 50 ohmios y el mismo rango de frecuencias. La diferencia clave es el tamaño: un conector macho MCX tiene un diámetro exterior de aproximadamente 3.6 mm — ya aproximadamente 30% más pequeño que un SMA estándar — y MMCX reduce aún más la huella para adaptarse a las tarjetas cada vez más compactas que se encuentran en dispositivos inalámbricos modernos. U.FL es aún más pequeño, pero es un conector push-on placa a placa, no diseñado para acoplamientos repetidos.

En términos prácticos, MCX aparece frecuentemente en receptores GPS, sintonizadores USB DVB-T y fue el puerto de antena externo en la estación base Apple Airport Extreme. MMCX aparece en placas aún más pequeñas — tarjetas mini PCI WiFi,  transmisores de video FPV, tarjetas router Ubiquiti y dispositivos inalámbricos portátiles. Una diferencia que señalamos a los clientes es la posibilidad de intercambio: reemplazar un cable MMCX es realmente fácil — se enciende y apaga limpiamente, con mucho menos riesgo de dañar el conector del lado de la tarjeta que trabajar con conectores U.FL, MHF4 o W.FL. Para hardware que requerirá cambios de antena en el campo, esa facilidad de uso tiene un valor real.

Cómo se construyen los conectores MMCX

Los materiales son importantes tanto para la integridad de la señal como para la durabilidad. El cuerpo del conector MMCX típicamente está mecanizado de latón o acero inoxidable, los contactos centrales están bañados en oro para conductividad y resistencia a la corrosión, y las puntas de soldadura llevan un recubrimiento de níquel. Los conectores MMCX de Data Alliance están mecanizados con precisión para mantener una impedancia constante de 50 ohmios y minimizar la pérdida de inserción.

Los conectores MMCX pueden crimparse en varios tipos de cables coaxiales delgados y flexibles — RG-174, RG-316 y RG-178. Su pequeño diámetro y flexibilidad son una gran parte de por qué MMCX es tan común en hardware portátil y embebido: los cables se recorren cómodamente en espacios confinados y soportan ambientes de alta vibración sin desconectarse ni degradarse. Los conectores MMCX vienen en dos orientaciones — recto y en ángulo recto — y las versiones en ángulo recto están entre nuestras configuraciones más solicitadas porque permiten que el cable corra paralelo a la superficie de la placa en bastidores compactos.

Comparación de tipos de cables coaxiales MMCX

Combinaciones de cables MMCX que tenemos en stock

Conocer las características del conector es una cosa; saber qué conjunto de cables realmente necesitas es otra. Aquí están las configuraciones para las que recibimos más solicitudes y los casos de uso que sirven.

• Cables MMCX a SMA. Una de las combinaciones más comunes. Los cables MMCX a SMA-hembra y MMCX a SMA-macho en ángulo recto conectan tarjetas mini-PCI o placas router equipadas con MMCX con puertos estándar de antena SMA. Disponibles desde 2 pulgadas hasta 24 pulgadas, tanto en MMCX recto como en ángulo recto.
• Cables MMCX a RP-SMA. RP-SMA es el conector estándar en la mayoría de los routers WiFi de consumo y puntos de acceso. Los cables MMCX a RP-SMA conectan una tarjeta WiFi interna con un conector MMCX a una antena externa RP-SMA. Las longitudes van de 2 pulgadas a 22 pulgadas, con opciones de doble blindaje para menor pérdida de señal.
• Cables MMCX a N-macho y N-hembra. Los conectores tipo N son comunes en antenas exteriores, omnis de fibra de vidrio e infraestructura de mayor potencia. Los cables MMCX de ángulo recto a N-macho alimentan una tarjeta inalámbrica compacta hacia una antena externa más grande — común en despliegues IoT y LoRaWAN al aire libre. Los cables MMCX a mamparo N-hembra sirven para aplicaciones de montaje en panel.
• Cables MMCX a U.FL. U.FL es otro conector RF ultracompacto usado en módulos embebidos. Los cables MMCX a U.FL conectan estos dos estándares en miniatura, disponibles de 2 a 26 pulgadas.
• Cables MMCX a MMCX. Para extender o reposicionar una conexión MMCX sin cambiar de tipo de conector. Disponible en macho de ángulo recto en ambos extremos, así como MMCX hembra a macho MMCX — útil para extensiones pigtail dentro de carcasas compactas.

Donde se usan conectores MMCX

El rango de aplicaciones es más amplio de lo que la mayoría de la gente imagina. Los receptores y PDAs GPS estuvieron entre los primeros usos generalizados, y el GPS sigue siendo una aplicación principal hoy en día. Las tarjetas mini PCI WiFi en routers y puntos de acceso integrados dependen en gran medida de MMCX. Los fabricantes de drones FPV prefieren MMCX para transmisores de video porque los conectores son ligeros, seguros y manejan bien las vibraciones. Equipos de audio inalámbricos, monitores intraauriculares, sintonizadores USB DVB-T y periféricos de computadora aparecen en la lista. La línea conductora es la misma en todos ellos: hardware compacto donde el espacio es limitado, el peso importa y la conectividad RF confiable no es negociable.

Elegir el cable MMCX adecuado

Empieza con la longitud del cable. Los cables más largos significan más pérdida de señal, así que usa la longitud más corta que permita tu enrutamiento. Para uso general, RG-174 es una opción práctica; si necesitas curvas más cerradas o un diámetro exterior más pequeño, RG-178 y RG-316 son mejores opciones. Elige conjuntos con doble blindaje cuando la integridad de la señal sea prioritaria — nuestros cables MMCX con doble blindaje reducen significativamente la captación de interferencias en comparación con las alternativas con blindaje simple. Finalmente, iguala la orientación: elige MMCX en ángulo recto cuando el conector sale paralelo a la superficie de una placa o a la pared de la carcasa, y recto cuando el cable sale perpendicularmente. Lograr la orientación correcta a la primera vez ahorra mucho trabajo.

Nuestros cables y conectores MMCX

Data Alliance ha tenido en stock cables y adaptadores MMCX desde los primeros días del hardware inalámbrico embebido, con un inventario profundo en todas las combinaciones comunes de conectores. Todos nuestros conectores MMCX están mecanizados con precisión con contactos bañados en oro, y nuestros cables tienen doble blindaje donde se indica y están clasificados para uso tanto en interiores como en exteriores. Ya sea que busques cables MMCX para un prototipo, una producción o una reparación en campo, explora nuestra selección completa de cables y adaptadores MMCX y MCX para encontrar la configuración y longitud correctas — o solicita una cotización personalizada para una longitud o combinación de conectores que no ves listada.

En resumen

El conector MMCX ofrece una solución compacta, confiable y versátil para aplicaciones RF donde el espacio, la flexibilidad y el rendimiento son críticos. Su diseño acoplable, rotación de 360 grados y compatibilidad con coaxiales delgados RG-174, RG-316 y RG-178 lo hacen especialmente valioso en sistemas inalámbricos empotrados y portátiles. Ya sea que estés conectando conectores más grandes como SMA y N-type o integrando dentro de dispositivos muy restringidos, entender la construcción, especificaciones y opciones de configuración de MMCX te permite seleccionar con confianza el conjunto de cable MMCX adecuado para una integridad óptima de la señal y un rendimiento a largo plazo.
