Comment installer et désinstaller des connecteurs MHF-4 sur une prise carte

Le processus d'installation et de désinstallation de connecteurs MHF4 sur une prise PCB (circuit imprimé) nécessite précision, des outils appropriés et une compréhension claire de la gestion des connecteurs RF. Chez Data Alliance, nous sommes spécialisés dans les systèmes d'antennes sans fil IoT et les solutions de connectivité RF, où les connecteurs MHF4 jouent un rôle crucial dans les conceptions compactes et haute performance.

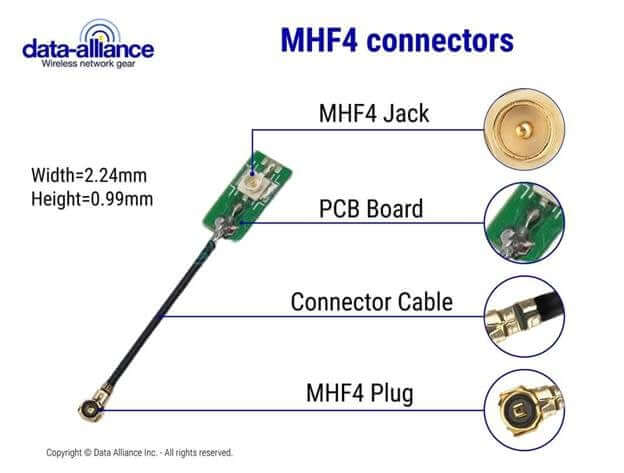

Les connecteurs MHF4 comptent parmi les plus petits connecteurs coaxiaux RF disponibles et sont largement utilisés dans des applications limitées en espace comme les modules Wi-Fi, les appareils Bluetooth, les systèmes IoT embarqués, les modules cellulaires (LTE/5G) et les plateformes informatiques compactes telles que les ordinateurs portables et les passerelles industrielles. En raison de leur taille miniature et de leur construction délicate, des techniques d'installation et de retrait appropriées sont essentielles pour préserver l'intégrité du signal et éviter les dommages.

Installation des connecteurs MHF4

Outils et matériaux nécessaires :

• Connecteur MHF4
• Câble MHF4 (compatible avec votre module RF ou appareil)
• PCB avec prise MHF4 (prise montée sur la carte)
• Outil d'insertion MHF4 (Recommandé : numéro de pièce MHF4Tool)
• Pinces à pointe fine sans danger ESD
• Outil de grossissement (recommandé pour des travaux de précision)
• Espace de travail propre et sans parasites (tapis ESD préféré)

Installation étape par étape :

Préparation :

Commencez par mettre en place un espace de travail propre, organisé et sans parasites. Les connecteurs MHF4 sont extrêmement petits et sensibles aux décharges électrostatiques (ESD), ce qui peut endommager à la fois le connecteur et le circuit du circuit imprimé.

Utilisez une sangle antistatique et un tapis ESD dès que possible. Cela est particulièrement important dans les environnements professionnels d'assemblage IoT et RF où la fiabilité est cruciale.

Inspection :

Inspectez attentivement à la fois le connecteur MHF4 et la prise PCB sous grossissement. À la recherche :

• Poussière ou débris
• Contacts centraux tordus ou désalignés
• Dommages à la coque extérieure

Même une contamination mineure peut dégrader les performances RF, provoquant une perte de signal ou une connectivité intermittente.

Alignement :

Un alignement correct est l'étape la plus critique. Le connecteur MHF4 doit être parfaitement centré sur la prise PCB avant d'appliquer une quelconque pression.

En raison de la petite taille, utilisez un outil de grossissement pour confirmer l'alignement. Le connecteur doit être placé uniformément au-dessus de la prise sans basculer.

Lien :

À l'aide d'une pince à pointe fine, tenez doucement le connecteur par ses bords extérieurs. Évitez de toucher la broche centrale ou le diélectrique.

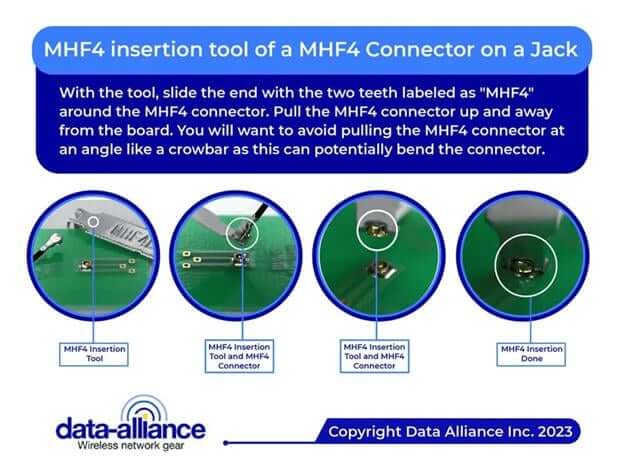

Placez le connecteur directement sur la prise et appliquez une pression légère, uniforme vers le bas. Idéalement, utilisez un outil d'insertion MHF4 approprié (MHF4Tool) pour une répartition de la pression constante et sûre.

Vous devriez sentir ou entendre un léger « clic » indiquant que le connecteur s'est retrouvé en place.

Vérification :

Effectuez un test de traction doux en tirant légèrement sur le câble. Le connecteur doit rester solidement fixé sans bouger.

Confirmez visuellement que le connecteur est à plat et non incliné. Un désalignement peut entraîner de mauvaises performances RF ou une défaillance éventuelle du connecteur.

Contrôle final :

Inspectez l'installation une fois de plus sous grossissement. Assurez-vous :

• Le connecteur est entièrement en place
• Aucun espace visible entre le connecteur et la prise
• La contrainte des câbles est minimale et correctement acheminée

Désinstallation des connecteurs MHF4

Outils et matériaux nécessaires :

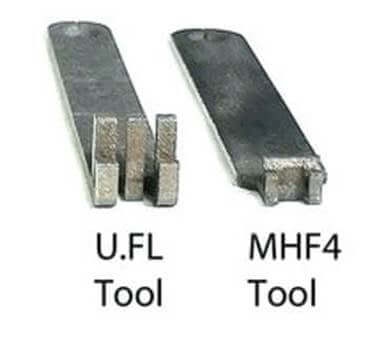

• Outil push/pull MHF4 : Numéro de pièce MHF4Tool
• Outil de grossissement (optionnel)

Désinstallation étape par étape :

1. Préparation :
   • Tout comme pour l'installation, assurez-vous de travailler dans un environnement propre et sans statique.
   • Mettez-vous à la terre pour éviter tout dommage statique à l'électronique.
2. Déconnexion :
   • Glissez soigneusement la pince à pointe fine sous le connecteur. Soyez délicat pour éviter de rayer le circuit imprimé ou d'abîmer la prise.
   • Appliquez une pression montante uniforme pour désengager le connecteur. Il peut y avoir une légère résistance à cause du mécanisme de verrouillage.
3. Inspection :
   • Une fois retiré, inspectez à la fois le connecteur et la prise pour détecter tout signe d'usure ou de dommage. C'est important pour résoudre les problèmes et garantir une bonne connexion lors de la réinstallation.
4. Stockage :
   • Si vous prévoyez de réutiliser le connecteur MHF4, stockez-le dans un environnement sans statique. Un petit sac antistatique est idéal.

Conseils et considérations

Orientation des connecteurs :

Les connecteurs MHF4 ne sont pas toujours symétriques. Une mauvaise orientation peut empêcher un bon placement ou causer des dommages permanents. Vérifiez toujours l'alignement avant d'appliquer la pression.

Utilisez les bons outils :

Bien que les pinces à épiler puissent fonctionner, Data Alliance recommande vivement d'utiliser un MHF4Tool dédié pour l'installation et le retrait. Cela garantit une force constante et réduit les risques.

Pression douce uniquement :

N'utilisez jamais de force excessive. Si le connecteur ne s'enclenche pas facilement, il est probable qu'il soit mal aligné.

Patience et précision :

En raison de leur taille miniature, les connecteurs MHF4 nécessitent une main ferme et une attention aux détails. La précipitation augmente le risque de contacts tordus ou de prises PCB endommagées.

Cycle de vie du connecteur :

Les connecteurs MHF4 sont généralement conçus pour un nombre limité de cycles d'accouplement (souvent 30 à 50 cycles selon le fabricant). Minimisez les connexions et déconnexions répétées pour prolonger la durée de vie.

Soulagement des tensions des câbles :

Assurez-vous que le câble est passé sans tension ni courbures brusques. Une contrainte excessive peut affaiblir l'interface du connecteur avec le temps et dégrader les performances RF.

Compatibilité des connecteurs et intégration RF

Les connecteurs MHF4 sont largement utilisés dans les systèmes IoT et sans fil modernes, mais ils ne sont pas directement compatibles avec des types de connecteurs RF plus grands tels que:

• SMA
• RP-SMA
• U.FL (taille différente et interface d'accouplement)

Tenter de connecter des connecteurs incompatibles entraînera des dommages et de mauvaises performances du signal.

Utilisation des adaptateurs

Pour intégrer les dispositifs basés sur MHF4 dans des systèmes RF plus larges, utilisez des câbles adaptateurs correctement conçus . Data Alliance propose une gamme de solutions adaptateurs RF de haute qualité pour une intégration fluide.

Types d'adaptateurs courants :

• MHF4 vers SMA
  Idéal pour connecter des modules IoT compacts à des antennes externes avec des connecteurs SMA.
• MHF4 à RP-SMA
  Courant dans les applications Wi-Fi où des antennes RP-SMA sont utilisées.
• MHF4 à U.FL
  Utile pour faire le pont entre différentes normes miniatures de connecteurs dans les systèmes embarqués.

Ces adaptateurs maintiennent l'adaptation d'impédance (généralement 50 ohms), ce qui est essentiel pour minimiser la perte de signal dans les systèmes RF.

En suivant ces étapes, vous pouvez installer et désinstaller avec succès des connecteurs MHF4 sur une prise PCB en toute confiance. N'oubliez pas que travailler avec des circuits imprimés et des connecteurs RF nécessite précision et soin pour maintenir l'intégrité et la fonctionnalité des composants électroniques.

Analyse des applications de l'Alliance des données

Dans les systèmes d'antennes IoT Data Alliance, les connecteurs MHF4 sont couramment utilisés dans :

• Modules cellulaires (LTE / 5G)
• Passerelles IoT embarquées
• Intégration compacte d'antennes à l'intérieur des boîtiers
• Réseaux de capteurs sans fil

Une installation appropriée garantit une transmission optimale du signal, une réduction des interférences et une fiabilité à long terme dans des environnements exigeants.

Conclusion : Installation et désinstallation des connecteurs MHF4

L'installation et la désinstallation des connecteurs MHF4 nécessitent précision, patience et respect des pratiques appropriées de gestion RF. Ces connecteurs ultra-compacts sont essentiels dans les technologies sans fil modernes, notamment dans les applications IoT, Wi-Fi et cellulaires où l'espace et les performances sont essentiels.

En alignant soigneusement le connecteur, en utilisant des outils appropriés comme le MHF4Tool, et en appliquant une pression légère et uniforme, vous pouvez garantir une connexion sécurisée et fiable. Lorsque vous retirez les connecteurs, utilisez toujours une force contrôlée et évitez de tirer sur le câble pour éviter les dommages.

Vérifiez toujours l'orientation des connecteurs, maintenez un environnement propre et sécurisé pour les ESD, et utilisez des adaptateurs compatibles lors de l'interface avec les systèmes SMA, RP-SMA ou U.FL. Suivre ces bonnes pratiques préservera l'intégrité des connecteurs, maintiendra la performance du signal et prolongera la durée de vie de vos composants RF.
