Un connecteur de type N est un connecteur coaxial RF fileté robuste, résistant aux intempéries, de 50 ohms, évalué jusqu'à environ 11 GHz, utilisé partout où une connexion plus grande et durable est nécessaire sur le WiFi, le cellulaire, le GPS et les antennes longue portée extérieurs. Si vous terminez avec des coaxiaux plus épais à faible perte comme le LMR-400 ou le RG-213, ou si vous construisez une connexion qui doit résister aux intempéries sur une tour ou un toit, le connecteur de type N (également écrit « connecteur type N » ou simplement « connecteur N ») est généralement le bon choix. Ce guide explique les principales spécifications du type N, comment il se compare à la SMA, la différence entre le mâle et la femelle, et comment faire correspondre un connecteur N à votre coaxial et à votre radio.

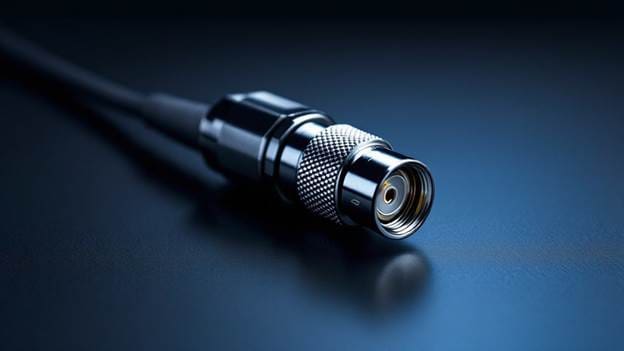

Qu'est-ce qu'un connecteur de type N ?

Le connecteur de type N est un connecteur RF fileté de taille moyenne développé dans les années 1940 et nommé d'après son inventeur, Paul Neill. Il utilise un écrou de couplage fileté pour créer une accouplement sécurisée et résistante aux vibrations, ainsi qu'un interstice d'air ou diélectrique qui supporte une puissance et des fréquences plus élevées que de nombreux connecteurs compacts. La variante la plus courante est le 50 ohms, ce qui correspond à ce que vous souhaitez pour le WiFi, le cellulaire, la LoRa et pratiquement tous les systèmes RF bidirectionnels ; une variante N de 75 ohms existe également pour certains travaux vidéo/diffusion, et les deux ne sont pas interaccables en toute sécurité sans risquer d'endommager la broche centrale. Parce que le connecteur de type N est physiquement plus grand et résistant aux intempéries, il est le choix par défaut sur les antennes de base extérieures, les lignes d'alimentation LMR-400 et les passages de cloisons.

Spécifications des connecteurs de type N à vérifier

Ne supposez pas que chaque connecteur N est identique — le placage, la carrosserie et le coaxial pour lequel il est conçu pour terminer varient tous. Les chiffres ci-dessous sont des valeurs typiques de l'industrie ; vérifiez toujours la classification exacte par rapport à la fiche technique de la pièce avant de concevoir un budget de liaison ou de spécifier une construction.

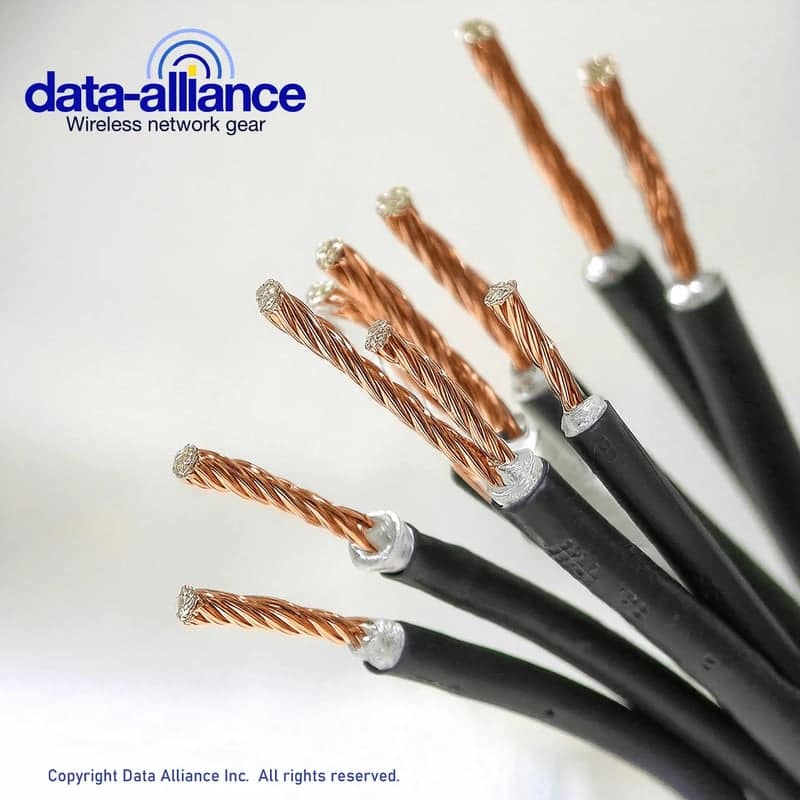

Si vous construisez une longue ligne d'alimentation, le choix du connecteur n'est qu'une partie de la perte — le type de coaxial et la longueur de la piste dominent. Pour les chiffres de perte par pied qui guident ces décisions, consultez notre guide de sélection des câbles d'antenne, et pour les différences de construction entre les familles de coaxiaux plus fins, notre comparaison du blindage et de la perte de signal entre RG-58 et LMR-200 et LMR-100.

Connecteur de type N vs SMA : lequel devriez-vous utiliser ?

La question la plus courante en croisement est entre le type N et le SMA. Les deux sont des connecteurs filetés de 50 ohms, mais ciblent des usages différents. Le SMA est petit, évalué jusqu'à 18 GHz, et domine les équipements compacts d'intérieur, les cartes IoT et les petits coins courts. Le connecteur de type N est plus grand, généralement évalué à ~11 GHz, gère plus de puissance et est conçu pour un coaxial plus épais à faible perte et une durabilité en extérieur. Utilisez la référence rapide ci-dessous.

Pour une analyse complète de la SMA par rapport à sa cousine à polarité inverse, consultez notre guide des connecteurs SMA. Si vous évaluez plusieurs familles de connecteurs — N, SMA, TNC et BNC — notre comparaison plus approfondie des connecteurs RF SMA vs N-type vs TNC vs BNC détaille côte à côte les compromis, et l'aperçu général des types d'antennes correspond chaque connecteur commun à sa limite de fréquence et à son cas d'usage.

Mâle de type N vs femelle et polarité inversée (RP-N)

Comme pour d'autres connecteurs RF, « mâle » et « femelle » désignent le genre du contact central, et non la coque extérieure. Une prise N-mâle standard possède une broche centrale et les filetages à l'intérieur d'un écrou d'accouplement ; une prise N-femelle standard possède une prise centrale. Sur la plupart des montages d'antennes, l'antenne présente une prise N-femelle (souvent en passe de cloison) et le câble se termine par un N-mâle. Un N à polarité inversée (RP-N) échange les contacts centraux pour répondre à certaines exigences réglementaires ou de clé du fournisseur — vérifiez quelle convention votre radio et votre antenne utilisent avant de commander, car RP et standard se vissent ensemble mais ne feront pas de contact électrique.

Comment choisir le bon connecteur de type N

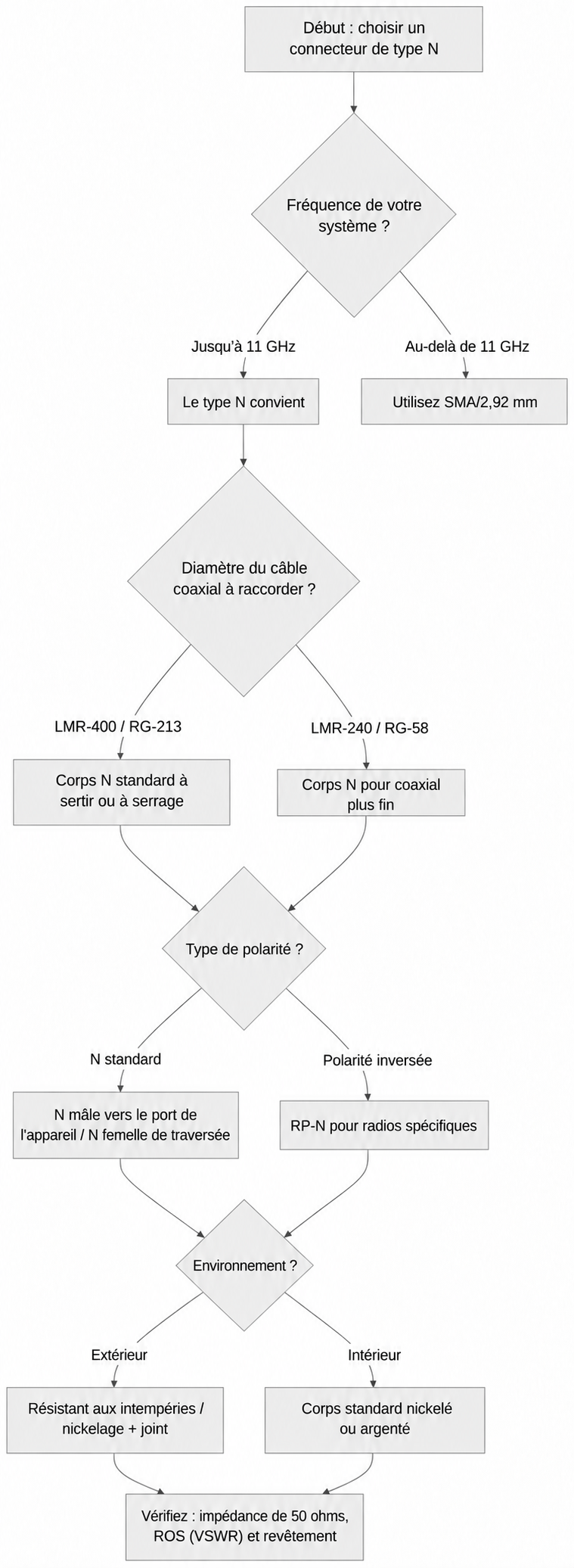

Associez le connecteur à quatre éléments : votre fréquence de fonctionnement, le coaxial que vous terminez, la convention de polarité attendue par votre équipement, et l'environnement. Le flux de décision ci-dessous résume le parcours que suivent généralement les acheteurs techniques.

1. Confirmez votre bande de fréquences

Si votre système fonctionne à ~11 GHz ou en dessous — ce qui couvre le WiFi, le cellulaire/LTE, la LoRa et la plupart des liaisons point à point — un connecteur standard de type N est approprié. Au-dessus, passez à SMA ou à une série de connecteurs de précision.

2. Associez le corps à votre coaxial

Les connecteurs N sont dimensionnés selon un diamètre extérieur de câble spécifique. Un boîtier N conçu pour LMR-400 ne terminera pas correctement le RG-58, et inversement. Choisissez le corps qui correspond exactement à votre coaxial, et privilégiez les styles de sertissage ou de pince adaptés à vos outils.

3. Vérifier la polarité et le genre

Confirmez la différence entre N standard et RP-N, et que les genres aux deux extrémités se complètent (câble N-mâle à antenne N-femelle, par exemple).

4. Spécifier l'étanche pour les courses extérieures

Pour les installations de tour, de toit et de mât, choisissez des connecteurs N étanches aux intempéries tout en gardant l'assemblage accouplé en intempérie. De bons connecteurs ne permettent pas de sauver un passage qui laisse entrer l'eau dans le coaxial.

Connecteurs de type N et ensembles de câbles personnalisés

Data Alliance fabrique des ensembles de câbles d'antenne personnalisés terminés par des connecteurs de type N selon votre coaxial, longueur et genre exacts — livraison le jour même sur les commandes passées avant 16h MST. Parcourez nos câbles et adaptateurs d'antenne pour configurer une configuration, contactez le support technique ou demandez un devis personnalisé si vous avez besoin d'un assemblage non standard. Vous ne savez pas comment le motif de votre antenne affecte la couverture une fois connectée ? Notre guide des diagrammes de rayonnement des antennes explique comment la viser et la positionner.
