Un connecteur SMA (SubMiniature version A) est un connecteur coaxial RF fileté de 50 ohms, conçu pour une utilisation jusqu'à 18 GHz, et c'est l'interface la plus courante sur les antennes WiFi, cellulaire, GPS, LoRa et IoT. Si vous terminez une connexion coaxiale ou que vous associez une antenne à une radio, les deux questions qui posent problème à la plupart des acheteurs sont de savoir s'il vous faut un SMA standard ou un RP-SMA, et s'il vous faut un mâle ou une femelle. Ce guide répond aux deux, liste les spécifications à vérifier et montre comment faire correspondre un connecteur SMA à votre câble et à votre équipement.

Qu'est-ce qu'un connecteur SMA ?

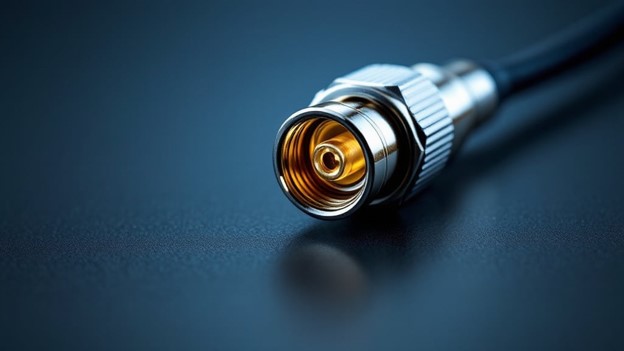

Un connecteur SMA est un petit connecteur coaxial fileté développé pour le travail RF micro-ondes. Ses caractéristiques principales sont une impédance caractéristique de 50 ohms, un couplage vissé (fileté) plutôt qu'un mécanisme push-on ou à baïonnette, et une plage de performances haut débit qui va généralement de DC à 18 GHz sur les versions de précision. L'interface filetée lui confère une connexion répétable et résistante aux vibrations, ce qui explique sa domination sur les antennes pour le WiFi (2,4/5/6 GHz), le cellulaire (600 MHz–6 GHz), le GPS (1575,42 MHz L1) et les radios IoT sub-GHz.

Comme SMA est une interface de 50 ohms, elle doit être associée à des radios coaxiales de 50 ohms et de 50 ohms. Le mélange de câbles 75 ohms introduit un décalage d'impédance qui élève le VSWR et réfléchit la puissance vers la source — pour le mécanisme derrière cela, voir notre explication sur le VSWR et l'adaptation d'impédance dans les antennes.

Spécifications des connecteurs SMA à vérifier

Toutes les pièces « SMA » ne fonctionnent pas de la même manière. Avant d'acheter, vérifiez ces éléments dans la fiche technique — ne supposez pas :

• Impédance : 50 ohms (standard pour l'AMS).
• Plage de fréquences : généralement spécifiée à 18 GHz sur la SMA standard ; certains SMA de précision sont évalués plus haut. Pour le WiFi/cellulaire/GPS, vous êtes bien dans la plage.
• Couplage : fileté, généralement un filetage 1/4-36 UNS-2.
• Placage : contact central plaqué or est typique d'une faible résistance de contact stable ; le placage du corps est souvent en nickel ou en or.
• Compatibilité des câbles : le corps du connecteur doit être dimensionné pour votre coaxial (par exemple RG174/RG316, RG58, LMR-195/LMR-240/LMR-400). Un connecteur conçu pour RG174 ne terminera pas le LMR-400.
• Couple : SMA a un couple d'accouplement recommandé — un serrage excessif endommage l'interface. Consultez les chiffres de référence dans notre guide sur les taux de couple des connecteurs SMA et RP-SMA.

SMA vs RP-SMA : la différence qui compte le plus

C'est là que se produisent la majorité des erreurs d'ordre. RP-SMA (SMA à polarité inverse) est mécaniquement identique à la SMA standard en filetage et en coque, mais les genres des contacts centraux sont inversés. Elle a été introduite principalement pour que les équipements WiFi grand public puissent respecter les règles réglementaires décourageant les échanges faciles d'antennes — c'est pourquoi le RP-SMA est la norme sur les routeurs, points d'accès et de nombreux adaptateurs USB WiFi, tandis que la SMA standard domine le cellulaire, le GPS et la RF industrielle.

• SMA standard mâle = broche centrale, filetages à l'intérieur de l'écrou d'accouplement.
• SMA standard femelle = douille centrale, filetage à l'extérieur.
• RP-SMA mâle = la coque/les filetages d'un mâle, mais avec une douille à l'endroit où se trouverait la goupille.
• RP-SMA femelle = la coque/filetages d'une femelle, mais avec une goupille à l'endroit où se trouve la douille.

La conclusion pratique : SMA et RP-SMA commenceront à se visser ensemble car les coques correspondent, mais les contacts centraux ne s'accoupleront pas — ils ne peuvent donc pas faire de connexion fonctionnelle. Vérifiez toujours la famille utilisée par votre équipement. Pour un examen plus approfondi spécifiquement de RP-SMA, lisez notre guide de spécifications des connecteurs RP-SMA, et pour la ventilation complète électrique et mécanique de la SMA standard, consultez connecteurs SMA : spécifications, applications et caractéristiques.

Comment choisir le bon connecteur SMA

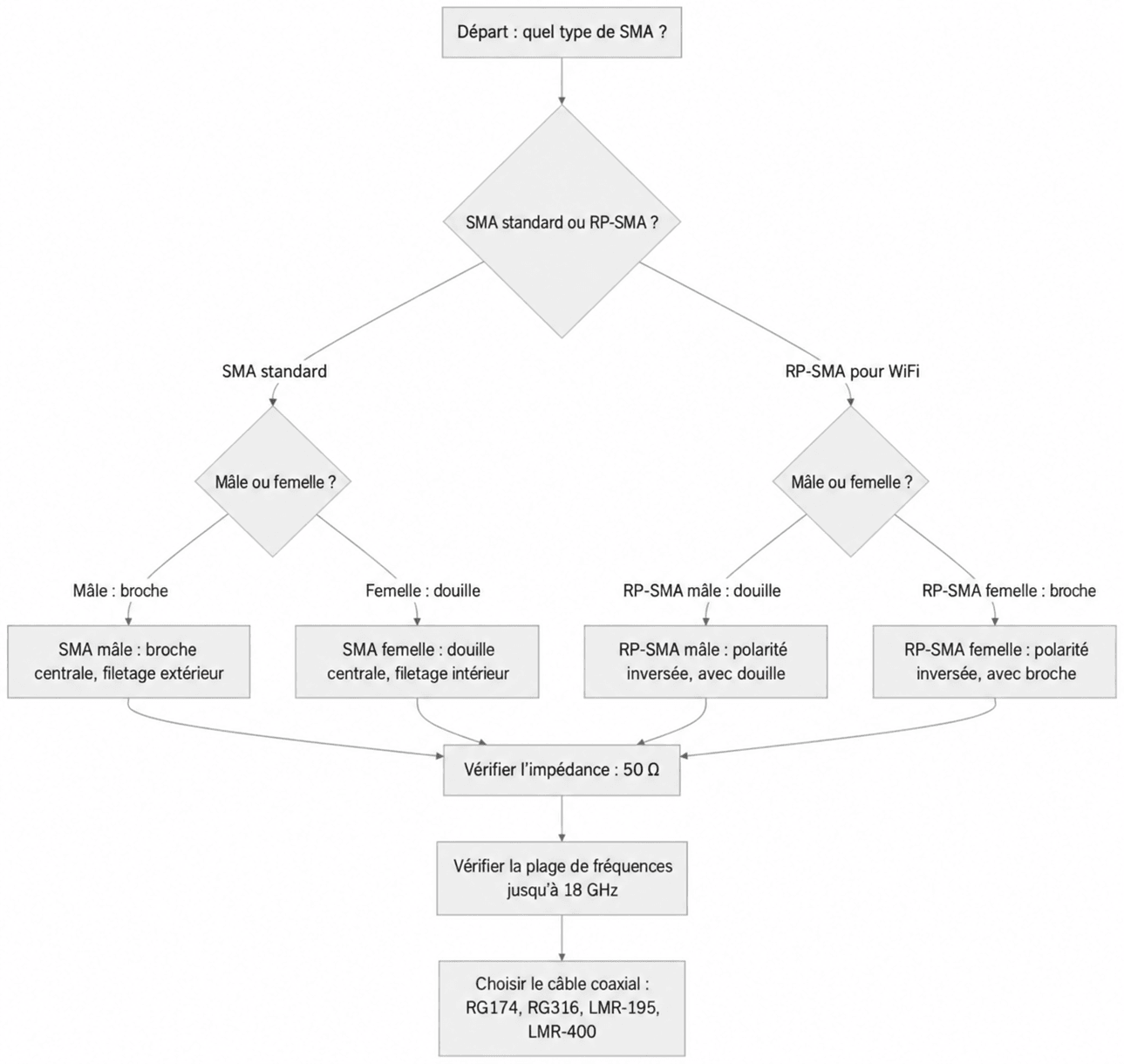

Travaillez dans l'ordre : d'abord la famille (SMA vs RP-SMA), puis le genre, puis l'impédance et la fréquence, puis la correspondance coaxiale. Le flux ci-dessous résume la décision.

1. Famille : SMA ou RP-SMA

Faites correspondre à la famille déjà installée sur votre équipement. Les routeurs WiFi, points d'accès et la plupart des adaptateurs WiFi sont généralement RP-SMA ; les radios cellulaires, GPS, LoRa et industrielles sont généralement des SMA standards.

2. Genre

Choisissez l'apparence de ce que votre appareil présente. N'oubliez pas que RP-SMA inverse la broche/la prise, donc une extrémité de câble « RP-SMA mâle » porte une prise.

3. Impédance et fréquence

Confirmez 50 ohms et que la fréquence nominale couvre votre bande. Pour le WiFi 6E/7 jusqu'à la bande 6 GHz, la SMA standard à 18 GHz offre une grande marge de manœuvre.

4. Correspondance coaxiale

Le connecteur doit être conçu pour votre coaxial exact. RG174/RG316 fin et flexible pour les courts jumpers ; LMR-240/LMR-400 pour les trajets extérieurs à faible perte. Ajuster le type, le connecteur et la longueur du câble est une décision économique pour le lien — notre guide de sélection des câbles d'antenne explique les compromis de perte par pied.

Table de référence rapide pour connecteurs SMA

Vérifiez la fréquence exacte, le placage et le couple dans la fiche technique de la pièce spécifique que vous commandez ; les plages supérieures sont typiques, pas universelles.

Comment la SMA se compare aux autres connecteurs RF

Le SMA est compact et large bande, mais ce n'est pas toujours le bon choix. Le type N gère plus de puissance et des coaxiaux à faible perte plus grands pour les trajets extérieurs ; U.FL/MHF est bien plus petit pour les connexions au niveau de la carte et les antennes internes ; Le BNC est un favori à déconnexion rapide en test et vidéo. Pour un rapport côte à côte, consultez notre comparaison entre connecteurs SMA vs N-type vs TNC vs BNC.

Où acheter des câbles et adaptateurs SMA et RP-SMA

Data Alliance fabrique des assemblages de câbles SMA et RP-SMA personnalisés à la hauteur et les termine sur le coaxial adapté à votre budget de pertes. Parcourez les câbles d'antenne et adaptateurs pour trouver des cavaliers, adaptateurs et pigtails SMA, ou la  gamme dédiée de câbles et adaptateurs RP-SMA pour le matériel WiFi. Vous avez besoin d'une longueur ou d'une combinaison de connecteurs que vous ne voyez pas ? Demandez un devis personnalisé ou contactez le support technique, nous le construirons.
