RG58 comparé aux LMR-200 et LMR-100 coaxiaux: blindage et perte de signal

Spécifications du câble coaxial RG58

RG58, LMR-100 et LMR-200 ont tous les caractéristiques suivantes en commun:

• Impédance 50 Ohm
• Un diélectrique en polyéthylène (PE) résistant aux intempéries
• Gaine extérieure en PVC

Comparaison structurelle du RG58 et du LMR-100 (en dehors de ce qui est mentionné ci-dessus):

• Le LMR-100 est un câble coaxial de 50  ohms qui partage des similitudes structurelles et matérielles avec le RG58, mais dont le diamètre global inférieur est de 2,79 mm (0,110 pouce).
• Le RG58 et le LMR-100 présentent les principales différences suivantes:
  • Le LMR-100 est équipé d'un conducteur central en acier brut recouvert de cuivre (BCCS) de 0,46 mm.

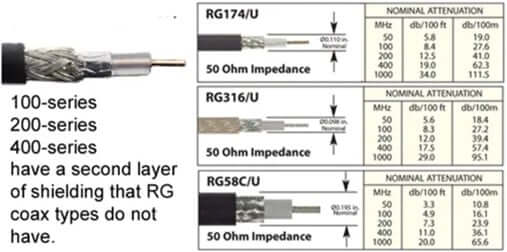

  • Le LMR-100 est un câble coaxial à double blindage. Le bouclier intérieur est en ruban d'aluminium et le bouclier extérieur est en cuivre étamé tressé.

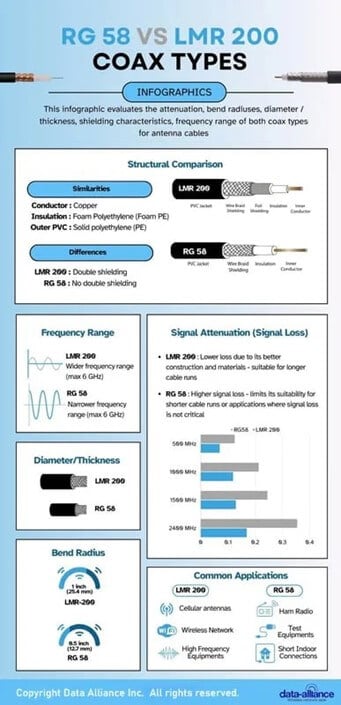

Comparaison structurelle du RG58 et du LMR-200 (en dehors de ce qui est mentionné dans le premier paragraphe ci-dessus):

• Le LMR-200 est un câble coaxial à faible perte de plus grand diamètre (6,1 mm, 0,24 pouce) doté d'un double blindage (ce qui signifie moins de perte de signal sur toute la longueur du câble), avec des couches de ruban de cuivre étamé et d'aluminium tressé recouvrant le diélectrique et le conducteur interne.
• Le LMR-200 possède un conducteur plus proéminent de 1,42 mm de diamètre en cuivre nu (BC)

À propos du RG58

Caractéristiques électriques du RG58: L'impédance typique se situe dans une plage de 2 Ohms et de 50 Ohm. Il fonctionne à  des fréquences allant jusqu'à 5 GHz. La résistance du conducteur est de 38,4 Ohm. La résistance diélectrique est de 500 Ohm.

Structure et composition matérielle du câble RG58

Comme tous les autres câbles coaxiaux, le RG58 comprend un fil conducteur intérieur entouré d'une couche isolante et d'un blindage conducteur externe. Il est généralement fabriqué selon les spécifications américaines MIL-C-17F et MIL-C-17G9.

• Le conducteur a un diamètre de 0,91 mm (0,036 pouce) et est fabriqué à partir de fils de cuivre étamé toronnés (7 ou 19 brins, qui a une résistance accrue à l'oxydation et est facilement soudé. Des variantes à conducteur solide sont également disponibles.
• Le diamètre diélectrique est de 2,95 mm (0,116 pouce), fabriqué à partir de polyéthylène solide (PE). Le polyéthylène est stable à la chaleur jusqu'à une température de fonctionnement maximale de 80 degrés Celsius (176 degrés Fahrenheit) et offre flexibilité, résistance au feu, résilience contre l'abrasion et résistance aux intempéries.
• Le RG58 est blindé par une tresse en fil de cuivre étamé flexible et thermostable, avec une couverture comprise entre 70% et 95%, selon le fabricant.
• La gaine extérieure du câble RG58 est fabriquée en PVC résistant aux UV, qui est stable à la chaleur mais a une résistance limitée aux acides, aux alcalis et aux solvants inorganiques.
• Le diamètre total de ce câble est de 5 mm (0,2 pouce).

RG58 est un type de câble coaxial pour les câbles d'antenne fabriqués selon les spécifications strictes du gouvernement américain. Le préfixe « RG » signifie « Radio Frequency Government », et le numéro fait référence au calibre du câble.

Applications du RG58

Ce câble coaxial fonctionne bien pour diverses applications de communication par radiofréquence dans un environnement à faible consommation. Les principales applications sont les suivantes:

• Essais et mesures
• Radio amateur et radio des services d'urgence
• VHF maritime
• Antennes WLAN

Norme RG du câble coaxial

RG est une norme de technologie coaxiale robuste - l'une des normes originales pour la technologie des câbles coaxiaux, créée pour l'armée américaine dans les années 1960. RG n'est pas une norme spécifique du fabricant: tous les fabricants de coaxiaux peuvent utiliser RG et une norme en utilisant les lettres RG (« Radio Guide ») suivies d'un numéro correspondant à une certaine norme avec un ensemble particulier de spécifications. Parfois, la lettre « /U » suit le numéro de la norme « universelle » (c'est-à-dire que la construction du câble est destinée à des applications universelles).

Il n'y a pas de normalisation entre les fabricants pour s'assurer que chaque aspect du câble est constant, il est donc utile de connaître les spécifications du câble dont vous avez besoin.

La technologie RG est utilisée dans des applications militaires et commerciales dans divers environnements.

En général, les câbles de 75 ohms sont utilisés dans les applications audio/vidéo et les câbles de 50 ohms sont utilisés dans les applications de données. Les câbles RG de 50 ohms perdent généralement trop de signal par atténuation pour être adaptés aux applications sans fil, à moins que le câble ne soit court-circuité. Le coaxial à faible perte est la seule solution viable pour les câbles d'antenne de plus grandes longueurs.

Conclusion

Le RG58 reste un câble coaxial de 50 ohms largement utilisé grâce à sa durabilité, sa flexibilité et son héritage durable aux spécifications MIL. Cependant, lorsque des pertes de signal moindres et un blindage amélioré sont nécessaires — notamment pour les longs câbles — des options modernes à faible perte telles que LMR-100 et LMR-200 offrent des avantages de performance évidents. Bien que le RG58 soit bien adapté aux applications RF générales, aux tests et aux communications à faible consommation, la sélection du type coaxial approprié dépend en fin de compte des niveaux d'atténuation souhaités, de la fréquence de fonctionnement et de l'environnement d'installation.
