Diagrammes de rayonnement d'antenne: plan H, plan E, plans XY XZ YZ
Table des matières
Diagrammes de rayonnement des antennes :
Cet article explique les diagrammes de rayonnement des antennes, détaillant comment la polarisation (linéaire, verticale et horizontale) se rapporte au plan E et au plan H, et comment les plans XY, XZ et YZ correspondent à ces champs.
Qu'est-ce qu'un diagramme de rayonnement d'antenne ?
Un diagramme de rayonnement, ou diagramme d'antenne, est une représentation graphique de la façon dont une antenne spécifique rayonne ou reçoit de l'énergie électromagnétique dans l'espace. Chaque antenne possède un diagramme de rayonnement unique, déterminé par sa conception physique, ses propriétés électriques et sa fréquence de fonctionnement.
Les diagrammes de rayonnement sont formés en traçant les caractéristiques de rayonnement en champ lointain de l'antenne (le champ normalement rayonnant) en coordonnées cartographiées, souvent représentées dans des graphiques polaires ou cartésiens.
Les diagrammes d'antenne sont essentiels pour visualiser la performance d'une antenne une fois montée dans son orientation prévue. Pour une planification et un déploiement précis — notamment dans les réseaux sans fil — les diagrammes de rayonnement doivent être mesurés et tracés dans la même orientation que celle dans laquelle l'antenne sera utilisée.
Comment les motifs de rayonnement 3D sont représentés en deux dimensions
Les antennes rayonnent et reçoivent de l'énergie en trois dimensions. Cependant, visualiser des motifs 3D complets est peu pratique pour la plupart des applications. Au lieu de cela, les motifs d'antenne sont couramment représentés comme des tranches 2D à travers le champ de rayonnement 3D, appelées diagrammes plans principaux.
Ces plans se croisent à l'origine de l'antenne et fournissent une représentation fiable des performances de l'antenne lorsqu'ils sont dérivés d'un véritable jeu de données 3D.
Les plans principaux de rayonnement
- Plan azimutal (plan XY)
- Également appelé plan horizontal
- Représente le rayonnement autour de l'antenne en balayage de 360°
- Plan d'élévation (plan YZ)
- Aussi appelé plan vertical
- Orienté perpendiculaire au plan azimutal
- Plan XZ
- Un troisième plan perpendiculaire qui croise également l'origine de l'antenne
- Fournit des données transversales supplémentaires pour la vérification des schémas
Ces plans qui s'intersectent produisent des graphiques de rayonnement complémentaires qui, ensemble, décrivent le comportement directionnel de l'antenne.
Important : Pour plus de précision, ces graphiques doivent être dérivés d'une coupe réelle d'un diagramme de rayonnement 3D mesuré ou simulé, et non de courbes générées indépendamment.
Antennes polarisées linéairement
La polarisation fait référence à l'orientation du champ électrique (E) et du champ magnétique (H) d'une onde électromagnétique lorsqu'elle se propage loin d'une antenne.
Dans les antennes à polarisation linéaire, le champ électrique oscille dans un plan fixe. L'antenne limite le rayonnement à cette seule direction linéaire.
Selon l'orientation de l'antenne par rapport à la Terre, la polarisation linéaire peut être :
- Polarisation verticale
- Le champ électrique oscille dans le plan vertical
- Polarisation horizontale
- Le champ électrique oscille dans le plan horizontal
Lors de l'interprétation des diagrammes de rayonnement des antennes polarisées linéairement, les plans suivants sont utilisés.
Le plan E (plan à champ électrique)
Le plan E est défini comme :
- Le plan contenant le vecteur champ électrique
- La direction du rayonnement maximal
Le plan E détermine si une antenne est polarisée verticalement ou horizontalement.
- Antennes polarisées verticalement
- Le plan E coïncide avec le plan vertical / YZ / élévation
- Antennes polarisées horizontalement
- Le plan E coïncide avec le plan horizontal / XY / azimutal
PLAN D'AZIMUT : Le plan H magnétique (ou ouverture H)
Le plan H (plan du champ magnétique)
Le plan H représente le plan contenant la composante du champ magnétique de l'onde électromagnétique.
Caractéristiques clés :
- Toujours perpendiculaire au plan E
- Souvent appelé plan azimut pour les antennes à polarisation verticale
Exemples :
- Une antenne polarisée verticalement
- Le plan H coïncide avec le plan azimutal horizontal (XY)
- Une antenne polarisée horizontalement
- Le plan H coïncide avec le plan d'élévation vertical (YZ)
Diagrammes de rayonnement identifiés XY, XZ et YZ
Les diagrammes de rayonnement peuvent être directement identifiés par leurs plans cartésiens plutôt que par la terminologie E-Plan ou H-Plan.
Cela s'applique que l'antenne soit polarisée verticalement ou horizontalement.
- Diagramme de rayonnement du plan XY
- Représente le diagramme de rayonnement horizontal (azimut)
- Perpendiculaire au plan E
- Coïncide avec le plan H d'une antenne polarisée verticalement
- Diagramme de rayonnement du plan YZ
- Représente le diagramme de rayonnement vertical (élévation)
- Coïncide avec le plan E d'une antenne polarisée verticalement

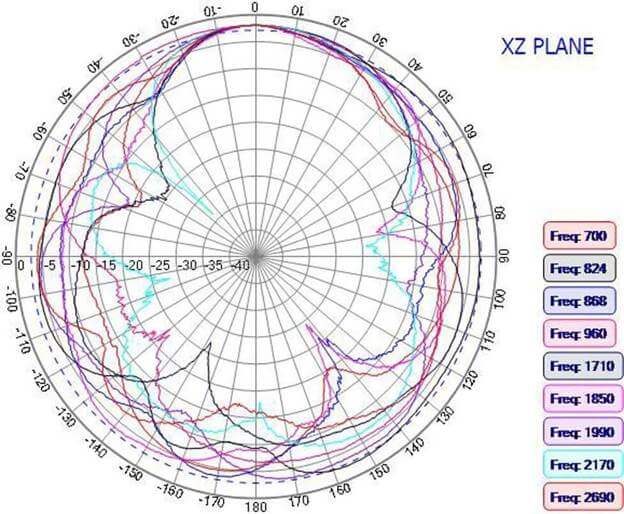

- Diagramme de rayonnement du plan XZ
- Fournit une tranche orthogonale supplémentaire
- Utile pour valider la symétrie et le comportement des lobes secondaires
Pourquoi cela est important dans le déploiement réel d'antennes
Comprendre comment les plans électriques, les plans H et les plans principaux de radiation sont liés permet aux ingénieurs et aux installateurs de :
- Sélectionnez des antennes avec une couverture appropriée
- Optimiser l'orientation de l'antenne et la hauteur de montage
- Réduire les pertes par désadaptation de polarisation
- Améliorer la fiabilité des liens dans les réseaux sans fil
Tableau résumé
Mandat | Description |
E-Plan | Plan du champ électrique et rayonnement maximal |
H-Plan | Plan de champ magnétique, perpendiculaire au plan E |
XY-Plan | Diagramme de rayonnement horizontal / azimutal |
YZ-Plan | Diagramme de rayonnement vertical / d'élévation |
XZ-Plan | Plan de validation orthogonal |
Polarisation verticale | E-Plan dans le plan YZ |
Polarisation horizontale | Plan E dans le plan XY |
Conclusion
Les diagrammes de rayonnement des antennes offrent une fenêtre critique sur la façon dont une antenne transmet et reçoit de l'énergie lors des déploiements réels. En comprenant comment le comportement du rayonnement tridimensionnel est représenté à travers des tranches principales de plans — en particulier les plans XY, YZ et XZ — les ingénieurs et les installateurs peuvent interpréter avec précision la performance de l'antenne à l'aide de graphiques bidimensionnels pratiques.
Il est tout aussi important de reconnaître la relation entre la polarisation et le plan E et le plan H. L'orientation du champ électrique détermine la polarisation, tandis que le champ magnétique perpendiculaire définit le plan complémentaire. Une mauvaise interprétation de ces relations peut entraîner une mauvaise sélection de l'antenne, une orientation de montage incorrecte et une perte de signal inutile due à un désaccord de polarisation.
Lorsque les diagrammes de rayonnement sont correctement mesurés, étiquetés et interprétés dans la même orientation que leur installation prévue, ils deviennent un outil puissant pour la planification et l'optimisation du réseau. Une solide maîtrise des représentations des plans E, H-Plan et plans cartésiens permet des liaisons sans fil plus fiables, une couverture améliorée et de meilleures performances globales du système sur un large éventail d'applications RF et sans fil.
Questions fréquentes
Quelles informations fournit un diagramme de rayonnement d'antenne ?
Un diagramme de rayonnement montre comment une antenne rayonne ou reçoit de l'énergie électromagnétique dans différentes directions de l'espace. Il permet de visualiser le gain, la directionnalité, la couverture et le comportement de l'antenne lorsqu'elle est installée dans une orientation spécifique.
Pourquoi les motifs de rayonnement 3D sont-ils représentés par des graphismes 2D ?
Bien que le rayonnement d'une antenne soit tridimensionnel, les motifs 3D complets sont difficiles à interpréter. Pour cette raison, des tranches bidimensionnelles appelées plans principaux (XY, YZ et XZ) sont utilisées, représentant des sections clés du motif 3D et permettant une analyse pratique et précise.
Quelle est la différence entre les avions XY, YZ et XZ ?
Le plan XY représente le motif horizontal ou azimut, le plan YZ représente le motif vertical ou en élévation, et le plan XZ fournit une section orthogonale supplémentaire utile pour valider la symétrie et analyser les lobes latéraux. Ensemble, ils décrivent le comportement directionnel de l'antenne.
Qu'est-ce que le plan E et quel est son lien avec la polarisation ?
Le plan E est le plan qui contient le champ électrique et la direction du rayonnement maximal. Détermine la polarisation de l'antenne : si le plan E est dans le plan YZ, l'antenne est polarisée verticalement ; s'il est dans le plan XY, la polarisation est horizontale.
Qu'est-ce que le plan H et quel est son lien avec l'avion E ?
Le plan H est le plan qui contient le champ magnétique de l'onde électromagnétique. Il est toujours perpendiculaire au plan E et, dans les antennes polarisées verticalement, il coïncide généralement avec le plan azimutal (XY).
Pourquoi est-il important de comprendre les plans de radiation lors de l'installation d'une antenne ?
Comprendre les plans de rayonnement vous permet de sélectionner la bonne antenne, d'optimiser son orientation et sa hauteur de montage, de réduire les pertes de désadaptation de polarisation et d'améliorer la fiabilité et les performances des liaisons sans fil dans des applications réelles.
