Câbles et adaptateurs FAKRA

Les connecteurs FAKRA sont largement utilisés dans l'industrie automobile, dans le monde entier

Principales caractéristiques des câbles FAKRA:

1. Code couleur standardisé: Les connecteurs et les câbles FAKRA sont dotés d'un système de codage couleur unique qui facilite l'identification et évite les incohérences lors de l'installation.
2. Durabilité: Conçus pour résister à des conditions difficiles, les câbles FAKRA peuvent fonctionner à des températures extrêmes, généralement de -40 °C à 105 °C.
3. Évolutivité: Conçus pour les applications à haute fréquence, ils offrent des performances constantes jusqu'à 6 GHz, ce qui les rend adaptés à une gamme de technologies sans fil.
4. Polyvalence: Les connecteurs FAKRA sont conçus pour prendre en charge les configurations simples et doubles, ce qui améliore leur utilité sur divers appareils.
5. Mécanisme de verrouillage sécurisé: Les câbles FAKRA sont équipés d'un système de verrouillage primaire et secondaire, assurant des connexions stables et fiables.
6. Capable de conduire une gamme de fréquences RF jusqu'à 6,0 GHz
7. La plupart des connecteurs FAKRA ont une impédance de 50 ohms, mais des connecteurs de 60 et 75 ohms sont également disponibles.
8. 14 modèles différents qui sont codés individuellement par couleur pour une correspondance précise.
9. Caractéristiques de verrouillage du pré-assemblage qui aident à l'alignement correct et des composants du câble coaxial.
10. Boîtier résistant aux chocs et aux vibrations.
11. Facilitation de la rotation du câble coaxial central et de l'insert à 360 degrés, ce qui empêche les câbles de se tordre ou de s'endommager pendant l'utilisation.
12. Accouplement sécurisé jusqu'à 100 cycles d'accouplement.
13. Les connecteurs FAKRA sont un type distinctif de connecteur dérivé de SMB pour les câbles coaxiaux.
14. Les similitudes avec le connecteur Sub-Miniature Version B (SMB) incluent une broche centrale sur le connecteur mâle et un panier complémentaire sur le connecteur femelle. Contrairement au connecteur SMB, le connecteur FAKRA est logé dans du plastique et émet un bruit de clic tactile et audible lorsqu'il est correctement connecté et verrouillé en place.

Il s'agit d'une norme mondiale pour les connecteurs automobiles. La norme spécifie un boîtier en plastique et 14 éléments mécaniques à code couleur pour éviter un accouplement incorrect. Est normalisé selon USCAR et ISO 20860. Les spécifications de la norme FAKRA sont les suivantes :

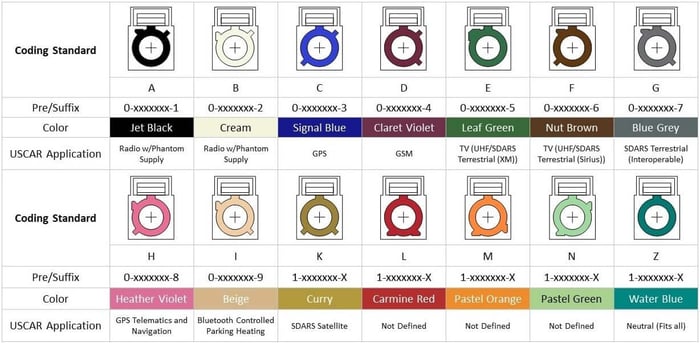

Types de connecteurs FAKRA (codage)

Il existe des codes FAKRA primaires, chacun associé à une couleur spécifique et à une clé mécanique pour éviter les erreurs de connexion. En voici un résumé:

Remarque: Le code FAKRA Water Blue est universel, ce qui signifie qu'il peut s'accoupler avec n'importe quel autre type, mais n'empêche pas les erreurs d'accouplement, utilisé principalement dans les laboratoires ou les applications génériques.

Les connecteurs FAKRA de type F sont codés en marron de couleur, ce qui correspond à la norme RAL 8011. Cette norme est documentée de manière cohérente par de multiples références réputées :

• Le tableau des codes numériques Rosenberger FAKRA indique que le type F est brun (RAL 8011). Groupe Rosenberger
• Le document du code numérique FAKRA de Mouser Electronics spécifie également le type F avec un code de couleur marron. Mouser Electronics+1Groupe Rosenberger+1
• Le guide complet des connecteurs FAKRA de la communauté element14 confirme le codage couleur marron pour le type F. element14 Communauté+1element14 Communauté+1

Le codage de couleur marron pour les connecteurs de type F est normalisé selon les spécifications USCAR et ISO 20860, ce qui garantit la cohérence entre les fabricants et les applications. Ce codage permet d'éviter les erreurs d'accouplement et simplifie l'installation et la maintenance dans les systèmes RF et de communication automobiles.

Genre et accouplement

• Prise FAKRA (mâle) : Broche centrale, va généralement du côté du câble.
• FAKRA Jack (femelle) : Manchon central, généralement sur l'appareil/le boîtier.

Ces caractéristiques et d'autres signifient que le connecteur FAKRA est capable de répondre aux exigences mécaniques et environnementales de l'industrie automobile et que les connecteurs FAKRA répondent en outre aux exigences du Conseil américain pour la recherche automobile (USCAR).

Composition du matériau

Le noyau des câbles FAKRA est principalement constitué d'un métal, généralement du cuivre ou un alliage de cuivre, qui garantit une excellente conductivité. Autour du noyau se trouve une couche de matériau diélectrique, généralement du polyéthylène ou une substance isolante similaire. La couche extérieure, conçue pour la protection et la durabilité, est faite d'une combinaison de matériaux métalliques et plastiques.

Technologies sans fil compatibles

Les câbles FAKRA sont polyvalents et compatibles avec un large éventail de technologies sans fil, y compris, mais sans s'y limiter :

1. Zigbee: Acteur clé des solutions de maison intelligente, la communication à courte portée de Zigbee bénéficie de la connectivité fiable de FAKRA.
2. Bluetooth: Les performances constantes de FAKRA à haute fréquence en font un incontournable pour les applications Bluetooth.
3. Wi-Fi: Avec l'essor de l'IoT et la nécessité de disposer de connexions Wi-Fi robustes, les câbles FAKRA peuvent changer la donne.

Applications des câbles FAKRA

1. Automobile: Des systèmes GPS aux systèmes de divertissement embarqués, les câbles FAKRA font partie intégrante des véhicules modernes.

Compte tenu de la spécificité de sa conception, il n'est pas surprenant que le connecteur FAKRA ait un large éventail d'applications dans le secteur automobile. Les connecteurs FAKRA sont également couramment utilisés dans les applications marines et les motos.

Les voitures transportent plusieurs lignes coaxiales et le connecteur FAKRA répond aux exigences technologiques de la conception automobile contemporaine, y compris les communications dédiées à courte portée des applications automobiles telles que l'entrée sans clé, les capteurs de stationnement et de position. Les connecteurs FAKRA sont également présents sur les antennes de voiture, les téléphones portables, le GPS et la radio satellite.

2. Appareils IoT: Compte tenu de leur durabilité et de leur fiabilité, ils sont de plus en plus utilisés dans les appareils IoT qui nécessitent des connexions sans fil stables.
3. Télécommunications: Les connecteurs FAKRA ont trouvé leur place dans divers équipements de télécommunication, améliorant ainsi la fiabilité du signal.

Adéquation aux applications IoT

Compte tenu de l'accent mis par l'IoT sur le transfert de données en temps réel et une connectivité constante, les câbles FAKRA se distinguent par leur :

1. Cohérence: leur capacité à fonctionner de manière constante à des fréquences élevées les rend adaptés aux appareils qui ont besoin d'un flux de données ininterrompu.
2. Durabilité: les appareils IoT fonctionnent souvent dans des conditions variables. Les câbles FAKRA, connus pour leur robustesse, peuvent maintenir ces appareils connectés quels que soient les défis environnementaux.
3. Évolutivité: à mesure que les applications IoT se développent, l'évolutivité de FAKRA garantit qu'elles restent un choix viable pour les technologies émergentes.

Types de câbles FAKRA

Les connecteurs FAKRA sont classés en fonction de leurs fonctions et applications spécifiques, ce qui conduit à une variété de types, notamment :

1. Câbles universels: Adaptés aux applications générales, ils sont dotés d'un code couleur neutre.
2. Câbles GPS: Spécialement conçus pour les technologies et les applications GPS.
3. Câbles GSM: Optimisés pour le système global pour les fonctionnalités de communication mobile.
4. Câbles radio: conçus pour les applications de radiofréquence.

Conclusions

Pour les industries qui s'appuient fortement sur l'IoT et les avancées de l'automobile, les connecteurs et câbles FAKRA semblent être le pont menant à un avenir plus connecté et plus efficace.

Le paysage technologique dynamique a repoussé les limites de la communication sans fil, ce qui a entraîné des exigences plus strictes en matière de connecteurs et de câbles. Un entrant remarquable dans ce domaine est FAKRA (Fachkreis Automobil), un acronyme allemand qui se traduit par « groupe d'experts pour l'automobile ». Ces câbles ont eu un impact significatif dans le domaine des technologies sans fil, en particulier dans les applications automobiles et IoT.
