Câbles BNC pour systèmes audio numériques MADI

Les systèmes d'interface numérique audio multicanal (MADI) reposent sur un câblage coaxial de haute qualité de 75 ohms pour fournir un audio numérique fiable et à faible latence dans les studios professionnels, les installations de diffusion et les salles de spectacle. Ce guide explique pourquoi les ensembles de câbles BNC RG59 et RG179 sont la norme industrielle pour MADI et comment un choix correct des câbles impacte directement les performances du système.

Câbles BNC 75 ohms pour l'audio numérique

Nos câbles BNC fabriqués avec RG59 et RG179 sont conformes à la norme audio numérique MADI, qui peut supporter plusieurs canaux audio numériques.

Câbles vidéo numériques BNC conformes à la norme MADI : 75 ohms : RG59 et RG179

Les ensembles de câbles BNC sont utilisés pour l'interface numérique audio multicanal (MADI). MADI est une norme audio numérique capable de supporter plusieurs canaux audio numériques. Ces standards ont été développés par l'Audio Engineering Society (AES), regroupant des fabricants et des professionnels de l'industrie audio, dont Sony, Phillips et Mitsubishi.

RG59 vs RG179 pour les applications MADI

RG59 est généralement préféré pour de longues sessions MADI permanentes en raison de son atténuation plus faible, tandis que RG179 est idéal pour les interconnexions courtes, les patch bays et les environnements de rack à haute densité où la flexibilité est cruciale.

Ces limites d'atténuation sont cruciales car MADI fonctionne à un débit de symboles de 125 MHz. Une perte excessive ou un désaccord d'impédance peut entraîner des gigues, des erreurs de bits ou des coupures complètes de signal sur tous les canaux audio.

La qualité du câble est essentielle à la performance globale d'un système audio.

Comme MADI transporte jusqu'à 56 canaux audio, un câble dysfonctionnel ou défaillant affectera tous les canaux et pourrait empêcher le fonctionnement de l'équipement audio. Les câbles BNC 75 ohms de Data Alliance répondent à ces normes.

Le câble coaxial utilisé pour MADI doit correspondre à l'atténuation de RG59U avec une perte de 12 dB à 100 MHz et de 18 dB à 200 MHz pour une longueur de câble de 100 mètres (368 pieds). Pour des passages de câble plus longs (100 mètres), un câble coaxial dépassant ces paramètres (c'est-à-dire câble à perte ou double blindage) doit être utilisé. Les tests détermineront la longueur maximale pouvant être utilisée sans bruit excessif.

Le transfert de données audio numériques MADI sur liaisons cuivre est capable de transmission de signal sur des distances supérieures à 100 mètres (328 pieds). Les normes AES spécifient des câbles de connecteur BNC 75 Ohm pour une utilisation. MADI a un débit de données de 100 Mbits par seconde, ce qui produit un symbole ou un débit en bauds de 125 MHz. Le transfert de données se fait sur des canaux numérotés de 0 à 63.

L'installation audio MADI peut être des installations permanentes de bâtiments ou des systèmes de patch externes. Les ensembles de câbles BNC doivent être entièrement compatibles et adaptés à l'impédance avec les systèmes MADI, les tables de mixage et les consoles, sinon la qualité audio se détériore. Le câble standard est généralement un câble RG59U 75 ohms utilisé pour la vidéo numérique.

La norme MADI a été publiée pour la première fois en 1991, la révision la plus récente ayant été publiée en 2008. Elle fournit des spécifications et des descriptions au niveau des bits pour la transmission numérique série sur câble coaxial ou sur des lignes à fibre optique. La transmission le long des lignes est unidirectionnelle et peut comporter entre 28 et 64 canaux, chacun avec une profondeur de bits audio de 24 bits.

Interface numérique audio multicanal (MADI) : une norme pour l'audio sur coaxial

L'Interface Audio Digital Multicanal, ou MADI, est une norme avancée de l'industrie pour la transmission d'audio numérique multicanal. Elle prend en charge la transmission simultanée sur 64 canaux audio via un seul câble coaxial avec des pertes limitées sur des centaines de mètres.

MADI est apparu comme une technologie d'interface audio capable de remplacer les lourds serpents multicœurs audio (câbles composites transportant jusqu'à 64 fils individuels dans une gaine extérieure rigide) utilisés en ingénierie audio. La simplicité d'utiliser un seul câble coaxial fait que les problèmes courants rencontrés avec l'utilisation d'un câble multicœur sont contournés, notamment :

• Rigidité
• Poids
• Pertes de signal
• Manipulation et routage maladroits

Cela fait de MADI une solution pratique pour les besoins audio professionnels, car le coaxial est moins cher, plus flexible et capable d'offrir la même fonctionnalité globale qu'un câble serpent. MADI fournit également des transmissions précises à l'échantillon sur de longues distances sans les besoins de dépannage et de maintenance du multicœur.

L'expertise et l'expertise de l'industrie audio sont à l'avant-garde de cette technologie audio numérique.

La norme MADI a été initialement publiée en 1991 et a subi de multiples révisions. Les caractéristiques électriques et de transmission principales pour le MADI coaxial (BNC 75 ohms) sont restées stables depuis la révision de 2008, tandis que des mises à jour ultérieures et des améliorations de documentation ont été publiées par AES dans les années suivantes.

Les principaux fabricants audio ont mené le développement de MADI comme interface standard pour le transfert audio numérique multicanal. Cette spécification convenue décrit l'organisation des données pour cette technologie audio numérique et spécifie le format de transmission simplex sur câble coaxial avec une impédance de 75 Ohm. Cet effort collaboratif vise à atteindre les objectifs critiques de la mission :

1. Installation, ingénierie et utilisation simples.
2. Créer un système fonctionnel complet
3. Étant rentables et simples, l'adoption et la mise en œuvre de cette technologie sont facilement justifiées.
4. La mise en œuvre de cette technologie ne dépend pas d'un matériel ou d'un logiciel spécifique.

Le développement et l'affinement de MADI en tant qu'interface audio de premier plan ont été réalisés en réponse à la demande de l'industrie, s'appuyant sur l'interface à deux canaux établie décrite dans AES3.

L'adoption du matériel audio numérique augmente régulièrement et la demande pour davantage de canaux audio pour la production sonore à grande échelle.

MADI fournit des spécifications et des descriptions au niveau de bits pour la transmission numérique série via câble coaxial ou fibres optiques. La transmission le long des lignes est >unidirectionnelle et peut comporter entre 28 et 64 canaux, chacun avec une profondeur de 24 bits audio. Le transfert de données audio numériques MADI via des liaisons en cuivre pur (par opposition à l'acier revêtu de cuivre) est capable de transmettre le signal sur des distances supérieures à 100 mètres (328 pieds).

Les conducteurs en cuivre massif sont fortement recommandés pour les trajets coaxiaux MADI, car l'acier revêtu de cuivre augmente l'atténuation à haute fréquence en raison des pertes par effet de peau et peut réduire la distance maximale de transmission réalisable.

Comment fonctionne une interface numérique audio multicanal ?

La prise en charge de plusieurs canaux par un seul câble est assurée via le multiplexage par division temporelle (TDM), maintenant les signaux AES/EBU en série. Cette méthode de transmission numérique permet aux signaux audio indépendants de chaque canal d'utiliser le coaxial unique grâce à un système de commutateurs synchronisés. La commutation crée un schéma alterné de transmissions courtes séquentielles depuis chaque canal sur la ligne.

Le TDM unidirectionnel fournit une interface point à point entre la source et la destination pour les 64 canaux qu'il supporte. Le taux d'échantillonnage standard est de 44,1 et 48 kHz sur un câble coaxial avec une impédance de 75 Ohm. Augmenter la fréquence d'échantillonnage réduit le nombre de canaux disponibles, avec un maximum de 192 kHz possible si seulement 16 canaux sont utilisés.

Les données sont transférées à l'aide de trames et de sous-trames. Les trames MADI consistent en 56 sous-trames, chacune contenant des données de canal audio, d'état et d'utilisateur pour un seul canal. Chaque sous-trame mesure 32 bits, dont au moins 24 bits sont des données audio numériques. Les trames sont ensuite transférées en série, la trame suivante n'étant transmise qu'une fois la précédente reçue.

L'audio numérique est une mise à niveau pratique et économique pour les systèmes audio analogiques :

Parce que le câble coaxial est utilisé, les coûts d'installation des connexions multicanaux sont significativement réduits par rapport aux systèmes analogiques multicanaux génériques qui utilisent non seulement le câble multicœur mais incluent également :

• Boîtiers de découpage
• Connecteurs de circuit
• Loges de scène
• Séparateur de signal

En comparaison, un système MADI est plus économique avec une configuration et un câblage plus simples tout en incluant tous les composants et fonctionnalités nécessaires au traitement du signal audio, y compris le routage, la fusion, la séparation, la redondance et la télécommande. Cela rend le coût des installations audio sur des terrains importants comme les théâtres ou les stades bien moins cher et futuriste. Les installations MADI sont également peu exigeantes d'entretien comparées à l'audio analogique, qui nécessite souvent la rétroinstallation de serpents de plus en plus grands si le nombre de canaux audio doit augmenter. La flexibilité de l'audio MADI sur coaxial le rend idéal pour divers contextes, y compris les studios de production multi-pièces, les diffusions extérieures, les studios en direct et les installations pop-up. Le matériel MADI, tel que les boîtiers d'interface, transporte régulièrement des ports de connecteur coaxial BNC en fibre optique et femelle.

Câbles BNC 75 Ohm pour MADI Digital Audio

La norme audio MADI spécifie l'utilisation d'un câble coaxial de 75 Ohm terminé par des connecteurs BNC. Ces câbles de connecteur BNC à plus haute impédance sont largement utilisés pour des applications audio et sélectionnés pour d'autres normes AES.

Le transfert de données audio numériques MADI sur liaisons cuivre est capable de transmettre un signal sur des distances supérieures à 100 mètres (328 pieds). MADI a un débit de données de 100 Mbits par seconde grâce à ce câble coaxial. Cela produit un symbole ou un débit en bauds de 125 MHz

La qualité du câble est essentielle à la performance globale d'un système audio.

Comme MADI peut transporter jusqu'à 56 canaux audio, un câble dysfonctionnel ou défaillant affectera tous les canaux et pourrait empêcher le fonctionnement de l'équipement audio.

Le câble coaxial utilisé pour MADI doit correspondre à l'atténuation de RG59U avec une perte de 12 dB à 100 MHz et de 18 dB à 200 MHz pour une longueur de câble de 100 mètres (368 pieds). Pour des trajets de câble plus longs (>100 mètres), un câble coaxial dépassant ces paramètres (c'est-à-dire un câble à faible perte ou double blindage) doit être utilisé. Les distances de transmission atteintes par coaxial sont également affectées par les performances du matériel d'émission MADI utilisé pour faire descendre les signaux par le coaxial et la sensibilité de l'équipement récepteur auquel le coaxial est connecté. Les essais détermineront la longueur maximale pouvant être utilisée sans bruit excessif.

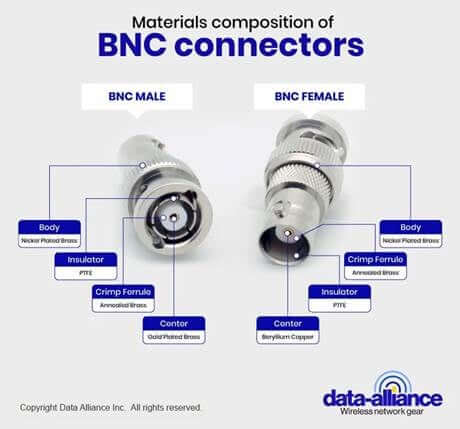

La qualité de l'ensemble du câble est également importante. Des connecteurs BNC de haute  qualité qui terminent correctement le câble par sertissage ou soudure offrent une connexion à faible perte avec des discontinuités minimales. Si le câble est auto-assemblé, le sertissage, avec le bon outil, s'avère souvent plus fiable que la soudure.

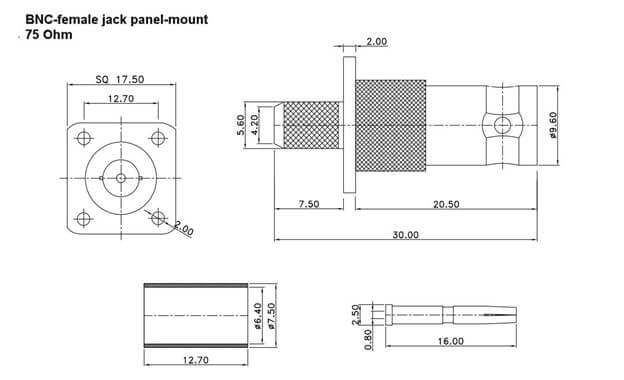

Les connecteurs BNC 75 ohms fabriqués avec précision sont essentiels pour maintenir la continuité de l'impédance. Même de petites discontinuités à l'interface du connecteur peuvent provoquer des réflexions de signal aux fréquences MADI, dégradant la fiabilité du système sur de longues périodes.

Erreurs courantes de câblage MADI à éviter

• Utilisation de câbles BNC 50 ohms au lieu de 75 ohms
• Mélange de câbles coaxiaux de qualité vidéo et coaxials inconnus
• Un mauvais sertissage des connecteurs provoquant des discontinuités d'impédance
• Dépasser les longueurs de câbles recommandées sans test
• Utilisation d'acier revêtu de cuivre au lieu de conducteurs en cuivre massif

Pourquoi le MADI sur coaxial est encore largement utilisé

• Transmission déterministe à latence nulle
• Aucune configuration réseau ni gestion IP
• Excellente résistance aux EMI
• Dépannage simple
• Fiabilité éprouvée en direct et en diffusion

Conclusion

MADI s'est imposé comme une norme robuste et efficace pour la transmission audio numérique multicanal, offrant un grand nombre de canaux sur de longues distances grâce à un seul câble coaxial de 75 ohms. Associé à des connecteurs coaxials RG59 ou RG179 correctement spécifiés et à des connecteurs BNC de haute qualité adaptés à l'impédance, les systèmes MADI offrent des performances fiables et à faible perte pour des installations audio professionnelles exigeantes. La qualité du câble, les bonnes caractéristiques d'atténuation et la terminaison correcte sont essentielles, car un seul câble compromis peut impacter tous les canaux audio. En respectant les spécifications AES et en utilisant des ensembles de câbles BNC 75 ohms bien conçus, les professionnels du son peuvent garantir une intégrité du signal cohérente, des installations simplifiées et une fiabilité à long terme entre studios, salles live et environnements de diffusion. Lorsqu'il est conçu et installé correctement, le MADI sur coaxial BNC de 75 ohms reste l'une des solutions les plus fiables et économiques pour le transport audio numérique à haut nombre de canaux.
