Planos de tierra

Los planos de tierra son un aspecto a menudo pasado por alto pero fundamental del rendimiento de las antenas, especialmente en antenas montadas en vehículos y GPS/GNSS. En instalaciones móviles y automotrices, la disponibilidad, tamaño y calidad de un plano de tierra pueden influir significativamente en la ganancia de la antena, el patrón de radiación y la fiabilidad de la señal. Entender cuándo se requiere un plano de tierra —y cómo funciona— ayuda a garantizar un rendimiento óptimo de la antena en despliegues reales.

Los planos de tierra son una consideración clave en el diseño, montaje y rendimiento de antenas GPS y otros tipos de antenas de vehículos. Aunque no son necesarias para todas las antenas GPS y otras antenas de vehículos, a menudo pueden suponer una mejora crítica.

En este breve artículo, exploramos el uso de planos de tierra en una variedad de tipos líderes de antenas GPS y los parámetros físicos que hacen que los planos de tierra sean efectivos.

¿Qué es un plano de tierra?

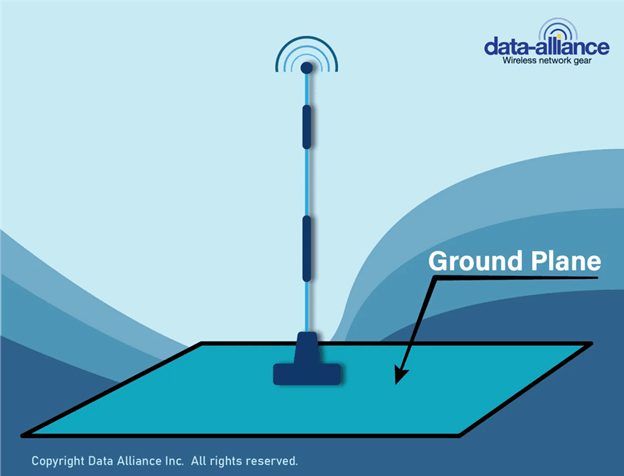

Un plano de tierra es un componente de antena que proporciona una superficie plana, horizontal y eléctricamente conductora sobre la que montar una antena. Los planos de tierra suelen ser circulares y pueden integrarse en el diseño de una antena y su montaje o adquirirse por separado. La superficie suele estar hecha de metal y está completamente conectada a tierra eléctricamente.

En términos prácticos, un plano de tierra actúa como superficie de referencia contra la que la antena irradia. En antenas tipo monopolo, el plano de tierra reemplaza efectivamente la mitad que falta de la estructura de la antena, permitiendo que la antena opere a su longitud eléctrica e impedancia previstas.

El plano de tierra cumple la función de tierra artificial para la antena (como si estuviera montada en la Tierra) y es necesario donde no hay condiciones adecuadas de tierra o la antena se montará en altura.

Los planos de tierra benefician la función de la antena al dirigir las señales de radiofrecuencia hacia la antena, amplificarlas y mejorar la recepción de la señal. Los planos circulares y redondos proporcionan una superficie reflectante para las ondas de radio, y las ondas reflejadas crean una imagen de la mitad superior de la antena en la superficie plana. De este modo, el plano de tierra funciona como la otra mitad de la antena, de forma similar a una antena dipolo. Este efecto de imagen ayuda a estabilizar el patrón de radiación de la antena, mejora la adaptación de impedancia y aumenta la eficiencia de la radiación, especialmente en frecuencias bajas donde el tamaño físico de la antena está limitado.

Para que el plano de tierra sea efectivo, su radio debe, como mínimo, superar un cuarto de longitud de onda de la frecuencia de la antena (medida desde la base de la antena). El plano conductor no siempre es circular y, en algunos diseños, el plano de tierra se replica utilizando radiales o radios de cuarto de longitud de onda que se colocan perpendicularmente a la base de la antena. Los radiales proporcionan el mismo efecto que un plano de tierra completamente circular.

Aunque un radio de cuarto de longitud de onda representa un tamaño mínimo efectivo, los planos de tierra más grandes suelen ofrecer patrones de radiación más consistentes y mayor eficiencia. En las instalaciones de vehículos, el techo metálico suele servir como un plano de tierra suficientemente grande, mientras que las tapas del maletero, los capotes o pequeños soportes de montaje pueden limitar el rendimiento.

Los tipos de planos de tierra funcionales varían mucho. Muchas placas rectificadas son placas o discos metálicos de espesores variables. Los montajes magnéticos para antenas  pueden proporcionar una conexión a una superficie metálica que puede funcionar como plano de tierra mediante acoplamiento capitativo. También se pueden usar kits radiales de tierra con diferentes números de radios.

¿Por qué las antenas GPS necesitan planos de tierra?

Se sabe que las señales GPS y otras GNSS son relativamente débiles, debido a la significativa atenuación que experimentan al viajar desde satélites en órbita media terrestre a través de la ionosfera y la atmósfera terrestre. También se ven afectados por fenómenos ópticos (reflexión, refracción, etc.) que pueden generar un multipath significativo, retardando la adquisición de señales y una fijación fiable.

Los beneficios de usar un plano de tierra de antena GPS incluyen:

• Mejora del tiempo de convergencia para GPS
• Protección frente a los efectos del multipath y otras formas de interferencia
• Ensanchamiento del patrón de antena
• Mejora de la precisión posicional
• Aumentos en la ganancia de antena que se pueden lograr

Estos beneficios son especialmente importantes en entornos dinámicos como los vehículos, donde la orientación de la antena, las reflexiones de las estructuras circundantes y el bloqueo de señal pueden variar continuamente.

Planos de tierra para los tipos de antena GPS líderes

Las antenas GPS pueden depender del plano de tierra o ser independientes del plano de tierra, lo que significa que pueden funcionar de forma óptima sin necesidad de un plano de tierra.

Las antenas dependientes del plano de tierra se diseñan bajo la suposición de que habrá una superficie de referencia conductora. Sin ella, puede producirse desajuste de impedancias, reducción de ganancia y desajuste de frecuencia. Las antenas independientes del plano de tierra, en cambio, incorporan estructuras equilibradas o autónomas que les permiten funcionar de forma aceptable sin depender de una superficie conductora externa.

Para antenas dependientes del plano de tierra, la función de la antena se verá afectada sin la inclusión de un plano de tierra, normalmente un disco metálico. El tamaño del plano de tierra de la antena GPS y el centrado de la antena en ella también pueden afectar la frecuencia central de la antena, desplazando la frecuencia alejándose de las frecuencias GNSS objetivo. Los principales tipos de antenas GPS que requieren un plano de tierra incluyen:

• Antenas GPS de parche: son uno de los tipos de antenas GPS más comunes, ya que pueden integrarse en una variedad de dispositivos y diseños de antenas. A menudo están integrados en antenas de parche que se sitúan sobre el techo metálico de un coche, que proporciona la superficie metálica necesaria. Normalmente están hechos de cerámica y metal, montados sobre una placa base metálica. Un plano de tierra para una antena de parche proporciona un impulso significativo a la ganancia de la antena y al rendimiento general, especialmente si el plano de tierra es grande.
• Antenas GNSS de chip:  son pequeñas antenas omnidireccionales de bajo coste que experimentan una mejora significativa en rendimiento a medida que aumenta el tamaño de su plano de tierra disponible. El impacto que tienen los planos de tierra en la eficiencia de las antenas de chip implica que un plano de tierra suficientemente grande debe tenerse en cuenta en el diseño del dispositivo en el que se integrará la antena. Sin un plano de tierra adecuado, una antena GPS con chip no funcionará correctamente.
• Antenas de elementos fractales: también dependen del tamaño del plano de tierra para ofrecer un rendimiento adecuado.

Para antenas GPS y GNSS integradas, las dimensiones del plano de tierra deben considerarse al principio de la fase de diseño del producto. El área insuficiente del plano de tierra es una de las causas más comunes del bajo rendimiento GPS en dispositivos electrónicos compactos.

Tipos notables de antenas GPS independientes del plano de tierra incluyen antenas de lazo y antenas dipolo. La ausencia de necesidad de un plano de tierra los hace muy convenientes. Las antenas helicoidales generalmente no necesitan planos de tierra. El rendimiento de una antena de hélice puede mejorarse en los casos en que se incluye un plano de tierra, pero en algunos casos, la antena puede volverse más susceptible a interferencias.

Aunque las antenas independientes del plano de tierra simplifican la instalación, pueden ofrecer una ganancia de pico menor o una supresión de múltiples trayectos reducida en comparación con los diseños dependientes del plano de tierra cuando se montan sobre superficies conductoras grandes.

Planos de tierra en instalaciones de vehículos

En aplicaciones automovilísticas, la propia carrocería del vehículo suele servir como plano de tierra. Las antenas montadas en el techo generalmente ofrecen el patrón de radiación más uniforme porque proporcionan la superficie metálica más grande y simétrica. Montar una antena cerca de bordes, pilares o paneles no metálicos puede distorsionar el patrón de radiación y reducir el rendimiento, especialmente en antenas GPS y celulares.

Conclusión

Los planos de tierra desempeñan un papel vital en la optimización del rendimiento de muchas antenas GPS y de vehículos, especialmente aquellas que dependen de una superficie conductora reflectante para aumentar la ganancia, reducir interferencias y mejorar la fiabilidad general de la señal. Aunque no todos los tipos de antena los requieren, entender cuándo y cómo usar un plano de tierra es esencial para lograr un rendimiento GNSS preciso y estable. Al combinar el diseño de la antena con las características adecuadas del plano de tierra, los ingenieros e integradores pueden mejorar significativamente la adquisición de señales, la precisión posicional y la eficiencia del sistema en una amplia gama de aplicaciones.

Por tanto, una cuidadosa consideración del tamaño, la colocación y la compatibilidad de la antena del plano de tierra es un factor clave para lograr instalaciones fiables y de alto rendimiento de GPS y antenas de vehículos.
