Introducción

Una antena GPS es un dispositivo de radiofrecuencia diseñado para recibir señales transmitidas por los satélites del Sistema de Posicionamiento Global (GPS) y otros sistemas globales de navegación por satélite (GNSS). Estas señales permiten que un receptor determine con precisión su ubicación, velocidad y sincronización temporal en cualquier parte del mundo.

Las antenas GPS son componentes esenciales en aplicaciones de navegación, rastreo y telemetría. Se utilizan en teléfonos inteligentes, vehículos, equipos industriales, dispositivos IoT y sistemas de navegación para recibir las señales satelitales necesarias para calcular posiciones precisas, velocidad de desplazamiento y referencias de tiempo altamente exactas.

La función principal de una antena GPS es captar señales de radio extremadamente débiles transmitidas desde satélites en órbita terrestre. En los modelos activos, estas señales son amplificadas mediante un amplificador de bajo ruido (LNA) para mejorar la sensibilidad del sistema y optimizar el rendimiento del receptor GPS o GNSS.

Las señales transmitidas por los satélites contienen información sobre la posición orbital del satélite, datos de sincronización extremadamente precisos y parámetros de navegación que permiten al receptor calcular su ubicación geográfica con gran exactitud.

Al recibir simultáneamente señales de múltiples satélites, el receptor utiliza un proceso conocido como trilateración para calcular su posición en tres dimensiones (latitud, longitud y altitud), así como la velocidad y la referencia temporal.

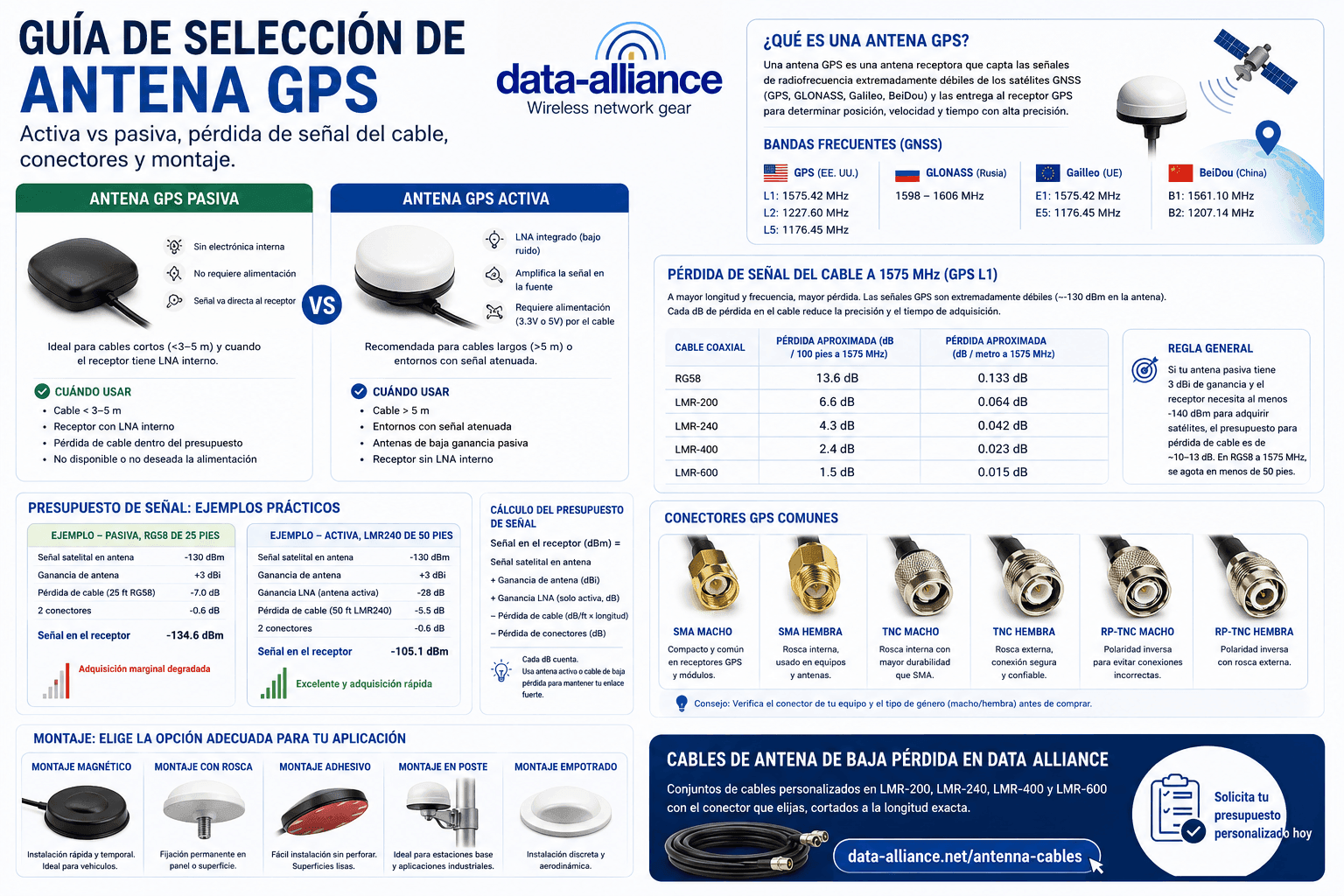

Las antenas GPS se clasifican principalmente en dos categorías: antenas activas y antenas pasivas. La elección entre ambas depende de factores como la longitud del cable coaxial, la sensibilidad requerida y el entorno operativo.

Las antenas GPS pasivas reciben y transmiten señales satelitales directamente al receptor sin amplificación interna. Son adecuadas cuando la antena se encuentra cerca del receptor y existe una buena visibilidad hacia el cielo con mínimas obstrucciones.

Las antenas GPS activas incorporan un amplificador de bajo ruido (LNA) y, en muchos casos, filtros de señal adicionales que mejoran la recepción de señales débiles. Son ampliamente utilizadas en vehículos, aplicaciones industriales, sistemas IoT y otras instalaciones donde se requiere mayor sensibilidad o se emplean cables coaxiales más largos.

Opciones de grado marino: Muchos modelos GPS de montaje superficial ofrecidos por Data Alliance son adecuados para aplicaciones marinas gracias a su construcción resistente a la intemperie, radomos de ABS de alta durabilidad y diseños sellados que soportan ambientes con humedad, salinidad y exposición prolongada a los rayos UV.

Las señales transmitidas por los satélites GPS contienen datos de navegación, sincronización temporal y posicionamiento. Estas señales permiten que los receptores GPS y GNSS calculen con precisión su ubicación geográfica, velocidad y referencia de tiempo utilizando información proveniente de múltiples satélites en órbita.

Las antenas GPS modernas están diseñadas para operar en una o varias bandas de frecuencia dentro de la denominada Banda L, utilizada por los sistemas de navegación por satélite. Los receptores de alta precisión suelen aprovechar múltiples frecuencias simultáneamente para mejorar la exactitud y reducir errores atmosféricos.

Banda L1 – 1575.42 MHz

La frecuencia L1 es la banda GPS más utilizada en aplicaciones comerciales y civiles. También es compatible con señales equivalentes de otros sistemas GNSS como Galileo E1 y determinadas señales GLONASS. La mayoría de los dispositivos de navegación, rastreo vehicular e IoT utilizan esta frecuencia.

Banda L2 – 1227.60 MHz

La frecuencia L2 se utiliza principalmente en aplicaciones profesionales y de alta precisión. Al combinarse con L1, permite compensar errores ionosféricos y mejorar significativamente la exactitud del posicionamiento, especialmente en sistemas RTK, topografía y agricultura de precisión.

Banda L5 – 1176.45 MHz

La frecuencia L5 es una de las señales GPS más modernas y avanzadas. Ofrece una mayor resistencia a interferencias, mejor desempeño en entornos complejos y una precisión superior para aplicaciones críticas como aviación, sistemas autónomos, monitoreo industrial y posicionamiento de alta exactitud.

Antenas GNSS Multibanda

Las antenas GNSS multibanda son capaces de recibir simultáneamente señales GPS, GLONASS, Galileo y BeiDou en múltiples frecuencias. Esta capacidad mejora la disponibilidad de satélites visibles, acelera la adquisición de posición y proporciona una mayor precisión en entornos urbanos, industriales y de difícil cobertura.

Conversión de Antenas GPS para Cobertura Satelital Iridium

Data Alliance puede personalizar determinados modelos de antenas GPS para operar en la banda satelital Iridium de aproximadamente 1.6 GHz. Esta modificación es ideal para aplicaciones de comunicaciones satelitales, rastreo remoto y sistemas de monitoreo global que requieren conectividad fuera del alcance de redes celulares tradicionales.

Las modificaciones para compatibilidad con Iridium generalmente requieren un tiempo adicional de producción de aproximadamente cuatro semanas. Para conocer disponibilidad, especificaciones técnicas y costos actualizados, se recomienda consultar directamente con el equipo de soporte técnico de Data Alliance.

Antenas GPS

Las antenas GPS son dispositivos de radiofrecuencia diseñados para recibir señales de microondas transmitidas por satélites de navegación. Dependiendo de su diseño, pueden incluir amplificación integrada para mejorar la sensibilidad y el rendimiento de recepción en aplicaciones móviles, industriales, comerciales y científicas.

Las señales captadas por la antena son entregadas al receptor GPS o GNSS, donde se procesan para calcular información de posicionamiento, velocidad, altitud y sincronización temporal utilizada en sistemas de navegación y monitoreo.

El Sistema de Posicionamiento Global (GPS) es una constelación de satélites operada por el Gobierno de los Estados Unidos que proporciona servicios de posicionamiento, navegación y sincronización temporal para usuarios civiles y gubernamentales en todo el mundo.

Desarrollado inicialmente en la década de 1970, el sistema GPS ha evolucionado hasta proporcionar cobertura global continua mediante una constelación de satélites en órbita media terrestre. Los sistemas GPS modernos ofrecen niveles de precisión que varían desde algunos metros en aplicaciones comerciales hasta precisión centimétrica cuando se utilizan técnicas avanzadas como RTK.

Originalmente conocido como NAVSTAR GPS, este sistema forma parte de una familia de tecnologías denominadas Sistemas Globales de Navegación por Satélite (GNSS), ampliamente utilizadas en aplicaciones de transporte, agricultura, construcción, telecomunicaciones, defensa y servicios de emergencia.

Otros Sistemas GNSS Compatibles

Aunque GPS es el sistema de navegación satelital más conocido, actualmente existen múltiples constelaciones GNSS que trabajan de forma complementaria para mejorar la precisión, disponibilidad y confiabilidad del posicionamiento.

GLONASS

GLONASS es el sistema global de navegación por satélite desarrollado por Rusia. Los receptores GNSS modernos suelen utilizar simultáneamente señales GPS y GLONASS, aumentando el número de satélites disponibles y mejorando el rendimiento en entornos urbanos o con visibilidad limitada del cielo.

Galileo

Galileo es el sistema GNSS desarrollado por la Unión Europea. Diseñado específicamente para aplicaciones civiles, proporciona una excelente precisión y es compatible con la mayoría de los receptores GNSS modernos.

BeiDou

BeiDou es el sistema global de navegación por satélite desarrollado por China. Actualmente ofrece cobertura mundial y se encuentra integrado en numerosos receptores GNSS comerciales e industriales.

NavIC

NavIC es el sistema regional de navegación por satélite desarrollado por India. Aunque su cobertura principal se concentra en Asia Meridional, cada vez más receptores GNSS incorporan compatibilidad con esta constelación.

Ventajas de los Receptores GNSS Multiconstelación

Los receptores modernos que utilizan GPS, GLONASS, Galileo y BeiDou simultáneamente ofrecen una mayor disponibilidad de satélites visibles, tiempos de adquisición más rápidos y mejor precisión en entornos urbanos, industriales, marinos y agrícolas.

Datos Transmitidos por los Satélites GPS

Las señales transmitidas por los satélites GPS contienen diversos tipos de información que permiten a los receptores determinar su posición, velocidad y sincronización temporal con gran precisión. Entre los principales datos transmitidos se encuentran los siguientes:

Datos de Efemérides

Las efemérides contienen información precisa sobre la ubicación orbital actual de cada satélite. Estos datos permiten que el receptor calcule con exactitud la distancia entre el satélite y el dispositivo receptor, contribuyendo directamente a la precisión del posicionamiento.

Datos de Almanaque

El almanaque proporciona información general sobre toda la constelación de satélites GPS, incluyendo sus órbitas aproximadas y estado operativo. Esta información ayuda al receptor a identificar rápidamente qué satélites estarán disponibles para la adquisición de señal.

Códigos Pseudoaleatorios (PRN)

Cada satélite transmite un código pseudoaleatorio único (PRN, Pseudo-Random Noise Code) que permite al receptor identificar individualmente cada satélite y diferenciar sus señales de las transmitidas por otros satélites de la constelación.

Señales de Posicionamiento

Las señales GPS incluyen diferentes servicios de navegación diseñados para aplicaciones civiles y gubernamentales. Los receptores modernos utilizan estas señales para proporcionar información precisa de ubicación, velocidad y tiempo en una amplia variedad de aplicaciones comerciales e industriales.

Propagación de las Señales GPS

Las señales GPS operan dentro de la Banda L, una región del espectro de radiofrecuencia que ofrece excelentes características de propagación. Estas señales pueden atravesar la atmósfera, nubes, lluvia y otras condiciones meteorológicas sin sufrir degradaciones significativas.

Sin embargo, estructuras de hormigón, edificios, túneles, cubiertas metálicas y vegetación densa pueden atenuar o bloquear las señales satelitales, reduciendo la precisión o dificultando la adquisición de la posición.

Las frecuencias utilizadas por los sistemas GPS y GNSS fueron seleccionadas para minimizar diversos efectos atmosféricos y proporcionar un equilibrio óptimo entre cobertura, precisión y confiabilidad de la señal.

El diseño de las señales GPS permite transmitir simultáneamente información de navegación, sincronización y códigos de identificación satelital, facilitando una localización rápida y precisa por parte del receptor.

Otros sistemas GNSS como GLONASS, Galileo y BeiDou utilizan bandas de frecuencia comparables, lo que permite que los receptores multiconstelación modernos procesen señales de múltiples sistemas simultáneamente para mejorar el rendimiento general.

Amplificadores de Bajo Ruido (LNA)

Muchas antenas GPS activas incorporan amplificadores de bajo ruido (LNA, Low Noise Amplifier), diseñados para incrementar la intensidad de las señales recibidas sin añadir niveles significativos de ruido electrónico.

El objetivo principal de un LNA es mejorar la sensibilidad del sistema receptor, permitiendo una recepción más confiable de señales satelitales débiles en entornos difíciles o cuando se utilizan cables coaxiales de mayor longitud.

Las antenas GPS activas con LNA integrado son especialmente útiles en aplicaciones vehiculares, industriales, marinas e IoT donde la máxima confiabilidad de recepción es un requisito fundamental.

GPS + LTE + IoT

Antenas GPS Combinadas con LTE, 4G y 5G

Las antenas GPS suelen instalarse junto con antenas celulares LTE, 4G LTE, LTE-M, NB-IoT y 5G en aplicaciones que requieren tanto conectividad inalámbrica como servicios de posicionamiento. Esta combinación es ampliamente utilizada en soluciones IoT, telemática, monitoreo remoto y gestión de activos móviles.

En sistemas de comunicación modernos, la antena GPS y las antenas celulares cumplen funciones diferentes y complementarias. Mientras que las antenas LTE o 5G proporcionan conectividad de datos, la antena GPS suministra información precisa de ubicación, velocidad y sincronización temporal.

Importante. La antena GPS NO es una antena MIMO auxiliar para LTE. Eso es técnicamente incorrecto.

Muchos routers industriales, gateways IoT, rastreadores GPS y dispositivos telemáticos incorporan conectores independientes para antenas celulares y antenas GPS, permitiendo optimizar simultáneamente la comunicación inalámbrica y el posicionamiento satelital.

Aplicaciones IoT y Telemáticas

Las soluciones GPS combinadas con LTE y 5G permiten supervisar activos remotos en tiempo real, recopilar datos operativos, optimizar rutas y mejorar la eficiencia logística. Estas tecnologías son ampliamente utilizadas en transporte, agricultura inteligente, energía, seguridad pública y monitoreo industrial.

Aplicaciones Vehiculares y de Navegación

Las antenas GPS son ampliamente utilizadas en automóviles, camiones, maquinaria pesada, embarcaciones y equipos móviles para proporcionar navegación en tiempo real, seguimiento de rutas, monitoreo de activos y servicios avanzados de telemática.

Tipos de Antenas GPS

Antenas de Parche (Patch Antennas)

Las antenas de parche utilizan un elemento radiante metálico montado sobre un sustrato cerámico o dieléctrico. Son uno de los diseños más comunes en aplicaciones GPS debido a su tamaño compacto, bajo perfil y excelente desempeño para recepción satelital.

Antenas Helicoidales Cuadrifilares

Las antenas helicoidales cuadrifilares utilizan múltiples elementos helicoidales para proporcionar una excelente recepción de señales provenientes de distintas direcciones. Son especialmente valoradas en aplicaciones GNSS de alta precisión y entornos dinámicos.

Tanto las antenas de parche como las helicoidales están diseñadas para recibir señales provenientes de múltiples satélites distribuidos en el cielo, proporcionando cobertura adecuada para aplicaciones de navegación y posicionamiento.

Métodos de Montaje. Ubicación de Instalación

Para obtener el mejor rendimiento posible, las antenas GPS deben instalarse en ubicaciones con una vista despejada del cielo. En aplicaciones vehiculares, el techo suele ser la ubicación ideal, ya que minimiza bloqueos causados por la estructura del vehículo.

Las antenas GPS pueden instalarse utilizando diferentes métodos de montaje, incluyendo bases magnéticas, adhesivos industriales, soportes permanentes o montajes a través de panel (through-hole). La selección depende del entorno operativo, requisitos mecánicos y nivel de exposición ambiental.

Conectores Comunes para Antenas GPS

Las antenas GPS están disponibles con diversos tipos de conectores para adaptarse a diferentes receptores y dispositivos. Entre los más utilizados se encuentran SMA, RP-SMA, TNC, N-Type, FAKRA y conectores personalizados para aplicaciones automotrices e industriales.

Antenas GPS y GNSS de Alta Precisión

Las antenas GPS y GNSS de alta precisión se utilizan en aplicaciones que requieren exactitud centimétrica o submétrica, incluyendo topografía, cartografía, agricultura de precisión, sistemas GIS, monitoreo de infraestructura y construcción inteligente.

Los sistemas modernos de captura geoespacial combinan receptores GNSS de alta precisión con tecnologías LiDAR y sensores inerciales para generar modelos tridimensionales detallados, mapas digitales y nubes de puntos de alta resolución.

Estas soluciones son utilizadas en levantamientos topográficos, cartografía urbana, monitoreo de infraestructura, modelado BIM, gestión forestal, minería, construcción y captura de datos geoespaciales tanto en interiores como en exteriores.

Aplicaciones Móviles de Alta Precisión. Vehículos y Plataformas Autónomas

Los sistemas GNSS de alta precisión son ampliamente utilizados en embarcaciones autónomas, vehículos no tripulados, drones y robots móviles que requieren posicionamiento confiable para navegación y control automatizado.

Los sistemas móviles de mapeo montados en vehículos permiten capturar datos geoespaciales mientras el vehículo está en movimiento, aumentando significativamente la eficiencia en proyectos de cartografía y levantamiento de infraestructura.

Estas tecnologías son utilizadas para la creación de mapas de alta precisión, modelado urbano en 3D, análisis de movimiento de tierras, gestión de carreteras, planificación urbana y monitoreo de obras civiles.

Ventajas de los Sistemas GNSS de Alta Precisión

La integración de receptores GNSS multibanda con sensores inerciales permite mantener una precisión elevada incluso en entornos dinámicos donde las señales satelitales pueden verse temporalmente afectadas.

Entre sus principales ventajas se encuentran la rápida adquisición de datos geoespaciales, la alta precisión de posicionamiento y la capacidad de operar en movimiento sin sacrificar confiabilidad.

Dependiendo de los requisitos del proyecto, los sistemas pueden incorporar sensores LiDAR de uno o múltiples canales para equilibrar precisión, cobertura y costos operativos.

Los diseños compactos y ligeros facilitan la instalación en vehículos, drones, embarcaciones y equipos industriales, permitiendo una implementación rápida en campo.

Tecnología RTK (Real-Time Kinematic)

La tecnología RTK utiliza correcciones diferenciales transmitidas en tiempo real para mejorar significativamente la precisión del posicionamiento GNSS. Mientras que un receptor GPS convencional suele ofrecer precisiones de algunos metros, un sistema RTK puede alcanzar precisiones centimétricas en aplicaciones de topografía, agricultura de precisión, construcción y control de maquinaria.

GNSS Multibanda para Alta Precisión

Los receptores GNSS multibanda utilizan simultáneamente señales GPS L1, L2 y L5, junto con señales equivalentes de Galileo, GLONASS y BeiDou. Esta combinación mejora la disponibilidad de satélites y reduce errores asociados a condiciones atmosféricas y obstrucciones parciales.

GNSS para Construcción y Maquinaria Pesada

Los sistemas GNSS de alta precisión son ampliamente utilizados para el guiado y control de excavadoras, bulldozers, niveladoras y otros equipos de construcción. Al combinar posicionamiento GNSS centimétrico con sensores inerciales y software de control de maquinaria, es posible mejorar la precisión de excavación, reducir retrabajos y aumentar la productividad en proyectos de infraestructura.

Monitoreo y Recepción GNSS de Alta Precisión

Los sistemas modernos de monitoreo GNSS utilizan receptores multiconstelación y antenas de alta precisión para proporcionar información confiable de posicionamiento, navegación y sincronización temporal en aplicaciones industriales, científicas y comerciales.

Los sistemas avanzados de posicionamiento suelen combinar receptores GNSS, unidades de medición inercial (IMU) y sensores LiDAR para mantener altos niveles de precisión incluso en entornos donde la señal satelital puede verse temporalmente limitada, como túneles, corredores urbanos o instalaciones industriales.

Terminales Portátiles y Colectores de Datos GNSS

Los dispositivos portátiles de alta precisión utilizados para topografía, cartografía y recopilación de datos geoespaciales suelen incorporar antenas GNSS compactas de alto rendimiento, incluyendo diseños de parche y helicoidales cuadrifilares para maximizar la recepción satelital.

Los receptores GNSS multicanal modernos pueden alcanzar precisiones centimétricas cuando se utilizan junto con tecnologías de corrección diferencial como RTK (Real-Time Kinematic) o servicios GNSS de corrección en tiempo real.

La recepción simultánea de señales GPS, GLONASS, Galileo y BeiDou permite disponer de un mayor número de satélites visibles, lo que mejora la precisión, la disponibilidad y la confiabilidad del posicionamiento en entornos exigentes.

Los sistemas RTK multibanda ofrecen tiempos de convergencia más rápidos, altas tasas de actualización y un posicionamiento altamente estable, características especialmente valiosas en aplicaciones dinámicas y de alta precisión.

Los módulos GNSS compactos y energéticamente eficientes son ideales para drones, robótica, vehículos autónomos, equipos industriales y aplicaciones IoT que requieren precisión avanzada con bajo consumo de energía.

Dependiendo de la configuración seleccionada, los receptores GNSS pueden proporcionar precisión métrica, submétrica o centimétrica, permitiendo adaptar la solución a los requisitos específicos de cada proyecto.

Beneficios de las Soluciones GNSS Modernas

Los sistemas GNSS actuales ofrecen múltiples ventajas, incluyendo posicionamiento de alta precisión, rápida adquisición de señal, resistencia mejorada a interferencias, conectividad inalámbrica integrada, larga duración de batería y compatibilidad con múltiples constelaciones satelitales para maximizar la disponibilidad y confiabilidad de la información de ubicación.

Conclusión

Las antenas GPS y GNSS desempeñan un papel fundamental en aplicaciones de navegación, rastreo, telemetría, IoT, agricultura de precisión, topografía y monitoreo industrial. Al permitir la recepción de señales provenientes de múltiples constelaciones satelitales, estas antenas proporcionan información confiable de ubicación, velocidad y sincronización temporal para una amplia variedad de aplicaciones comerciales, industriales y científicas. Data Alliance ofrece soluciones GPS y GNSS diseñadas para satisfacer los requisitos de rendimiento, durabilidad y conectividad de los entornos más exigentes.
