Una antena de 2.4 GHz es una antena RF sintonizada en la banda ISM de 2400–2483.5 MHz — el mismo espectro usado por el Wi-Fi de 2.4 GHz (802.11b/g/n y la radio de 2.4 GHz en Wi-Fi 6/6E/7), Bluetooth, Zigbee y una gran parte de radios IoT y relacionadas con LoRa. Elegir el correcto se reduce a cuatro decisiones verificables: patrón de radiación (omnidireccional vs direccional), ganancia en dBi, tipo de conector y la pérdida del cable entre la antena y tu radio. Si aciertas esos cuatro, la cobertura sigue; si los equivocas, o desperdicias rango o irradias en la dirección equivocada.

Esta guía desglosa cada decisión con especificaciones reales para que los profesionales de TI, integradores y consultores de redes puedan especificar una antena de 2.4 GHz con confianza en lugar de adivinar.

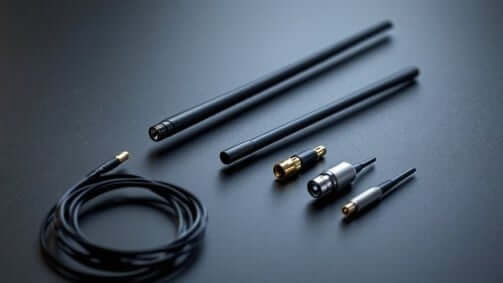

Factores de forma comunes de antenas de 2.4 GHz: dipolo omnidireccional, panel y Yagi, además del coaxial y los conectores que los alimentan.

Para qué se usa una antena de 2.4 GHz

La banda de 2.4 GHz no tiene licencia en todo el mundo, por eso tantas tecnologías la comparten. Una antena de 2.4 GHz normalmente sirve a uno o más de estos sistemas:

• Wi-Fi (2.4 GHz): mayor alcance y mejor penetración en la pared que 5 GHz, con menor capacidad de rendimiento.
• Bluetooth / BLE: 2402–2480 MHz, conectividad de dispositivo de corto alcance.
• Zigbee y Thread (802.15.4): IoT mallado de bajo consumo.
• Telemetría industrial y radios SCADA que operan en la banda ISM.

Como la banda está congestionada, la elección y ubicación de la antena importan más que la potencia bruta. Si tu problema es la interferencia y no el alcance, comienza leyendo nuestra guía sobre cómo cambiar tu canal WiFi antes de agregar hardware — un canal limpio suele superar a una antena más grande en 2.4 GHz.

Tipos de antena de 2.4 GHz: omnidireccionales vs direccionales

Cada antena de 2.4 GHz intercambia la forma de cobertura contra la ganancia. No puedes aumentar la ganancia sin estrechar el patrón en algún lugar: la ganancia es energía enfocada, no energía libre.

Antenas omnidireccionales

Las antenas omnidireccionales (dipolos Rubber Duck, látigos colineales) irradian un patrón de dona de 360° en el plano horizontal. Son las predeterminadas para puntos de acceso y routers que sirven a clientes en todas las direcciones. Los omnimotores de mayor ganancia logran más ganancia al aplanar el ancho vertical del haz — ideal para un solo piso plano, pero pobre para cobertura de varios pisos donde necesitas señal arriba y abajo.

Antenas direccionales (panel y Yagi)

Las antenas direccionales concentran energía en un haz. Las antenas de panel/parche proporcionan un sector frontal amplio (típicamente 30°–90°), mientras que una Yagi enfoca un haz estrecho para enlaces punto a punto y largas distancias. Si estás construyendo un enlace direccional o de largo alcance de 2.4 GHz, nuestra guía de antena Yagi cubre cómo interactúan el conteo de elementos, el ancho de haz y la ganancia para que puedas dimensionar la antena a la distancia.

Cómo elegir una antena de 2.4 GHz: flujo de decisión

Trabaja primero la forma de cobertura, luego la ganancia, luego el conector y después la línea de alimentación. El diagrama de flujo a continuación mapea esa secuencia:

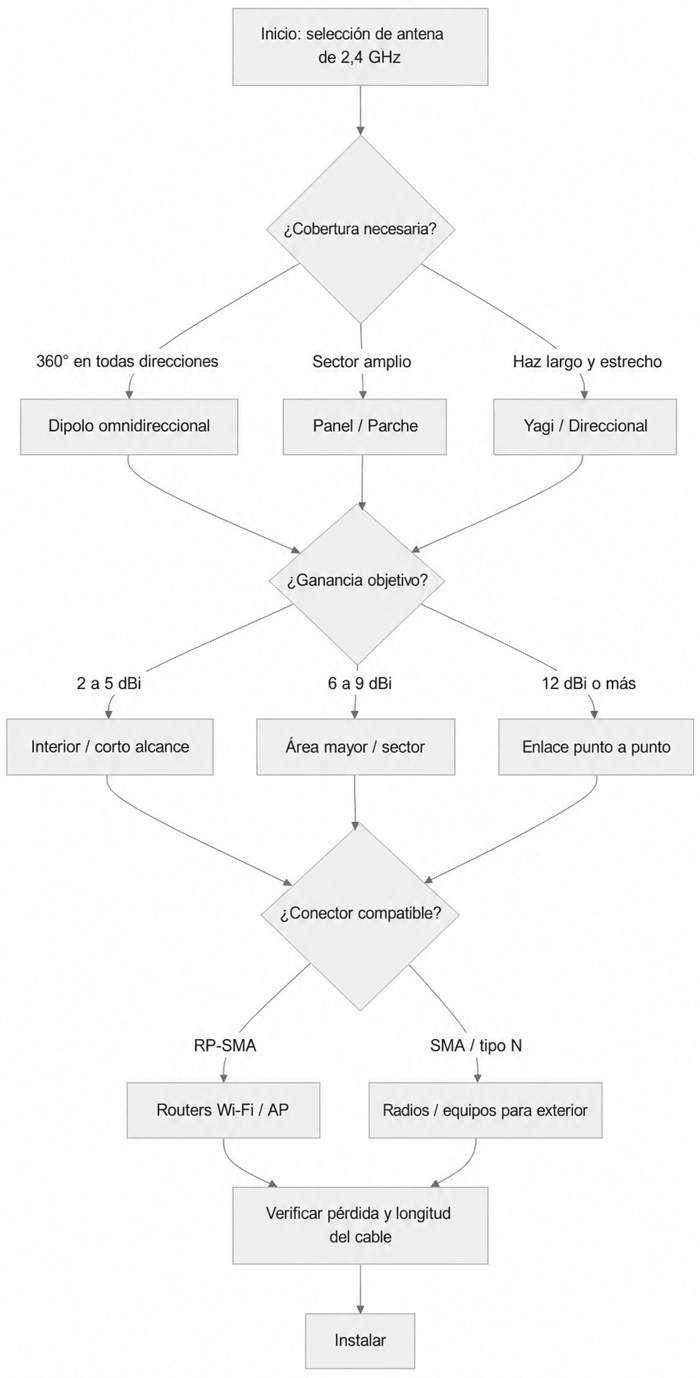

Flujo de selección de antena a 2.4 GHz: patrón de cobertura → objetivo de ganancia → conector → pérdida de cable → desplegar.

Tipos de antena de 2.4 GHz comparados

La tabla a continuación muestra cifras típicas y representativas para tipos comunes de antena de 2.4 GHz. Toma la ganancia y el ancho de haz como guía — siempre confirma los números exactos en la hoja de datos del modelo específico que compres, ya que los diseños varían.

Conectores: empareja la antena con tu radio

Una antena de 2.4 GHz solo es útil si se acopla a tu equipo. El problema más común en el equipo Wi-Fi de 2.4 GHz es  la polaridad inversa: los routers/APs Wi-Fi de consumo y empresas usan abrumadoramente RP-SMA, mientras que muchos radios, módulos celulares y unidades exteriores usan SMA estándar o tipo N. RP-SMA y SMA se ven casi idénticos pero no se acoplan correctamente — verifica el género y la polaridad antes de ordenar.

• RP-SMA: el estándar de facto en routers Wi-Fi y puntos de acceso.
• SMA: común en radios, módulos IoT y muchas antenas.
• Tipo N: más grande, resistente a la intemperie, de baja pérdida — típico en antenas exteriores y de mayor potencia.
• U.FL / MHF: pequeños conectores a nivel de placa en módulos embebidos, usualmente con coletas a RP-SMA/SMA.

Todos estos son de 50 Ω. Si necesitas convertir o extender, consulta nuestro desglose completo de tipos de conectores de antena (SMA, RP-SMA, N-type, U.FL, MHF4 y más) para elegir el adaptador o pigtail correcto. Data Alliance también fabrica conjuntos de cables personalizados con los conectores finales exactos que necesitas — revisa cables y adaptadores de antena o solicita una cotización personalizada.

Ganancia y pérdida de cable: el presupuesto de enlace en 2.4 GHz

La ganancia en dBi es solo la mitad de la ecuación: el coaxial entre la antena y la radio le resta de ella. A 2.4 GHz, la pérdida de cable aumenta drásticamente, por lo que una larga tirada de coaxial delgado puede borrar el beneficio de una antena de alta ganancia. Atenuación aproximada y representativa a 2.4 GHz (verifica con la hoja técnica del cable específico):

• RG-174 / coaxial delgado de coleta: pérdida muy alta — mantén estos tramos en pulgadas, no en pies.
• LMR-240-tipo: pérdida moderada, bueno para carreras cortas de salto.
• Tipo LMR-400: aproximadamente ~6.8 dB por 100 pies a 2.4 GHz — el caballo de batalla para recorridos largos al aire libre.

Regla práctica: monta la antena cerca de la radio y mantén la línea de alimentación lo más corta que la instalación permita. Cuando sea inevitable un tramo largo, pasa a coaxial de menor pérdida en lugar de aceptar la pérdida. Nuestra guía de selección de cables de antena da cifras de pérdida por pie y un flujo de selección para que puedas dimensionar el coaxial según tu presupuesto de enlace. Para el cable en sí, ordena un ensamblaje de longitud personalizada y evita enrollar coaxial en exceso.

Consejos de colocación para cobertura en 2.4 GHz

• Montar antenas omnidireccionales verticalmente para cobertura horizontal (plano del piso); el desajuste de polarización cuesta señal real.
• Eleva las antenas por encima de obstáculos — 2.4 GHz penetra las paredes mejor que 5 GHz, pero aún así se atenúa a través del concreto y el metal.
• Para punto a punto, apunta las antenas direccionales en ambos extremos y mantén la línea de visión (y la zona de Fresnel) lo más clara posible.
• Separa la antena de 2.4 GHz de fuentes de interferencia fuertes (microondas, Bluetooth denso, otros APs) y elige un canal limpio.
