El Conector SMA (SubMiniature versión A) es uno de los conectores RF más utilizados en comunicaciones inalámbricas, valorado por su tamaño compacto, excelente rendimiento eléctrico a altas frecuencias y acoplamiento roscado confiable. Esta guía cubre Especificaciones del conector SMA, dimensiones, materiales, recortes de paneles y torque, y explica cómo el conector SMA difiere del RP-SMA. Los conectores SMA se usan comúnmente en radio celular, GPS y sistemas radioaficionados (HAM), mientras que los estrechamente relacionados RP-SMA (SMA de polaridad inversa) variante es más común en dispositivos Wi-Fi,  Bluetooth, ZigBee y LoRaWAN en Estados Unidos.

Debido a que los conectores SMA y RP-SMA parecen casi idénticos a primera vista, a menudo se confunden o se emparejan incorrectamente. Entender las características físicas, mecánicas y eléctricas del conector SMA es fundamental para asegurar un acoplamiento adecuado, minimizar la pérdida de señal y prevenir daños a antenas o dispositivos RF. Explora los cables y adaptadores SMA de Data Alliance y antenas SMA para piezas que coincidan con las especificaciones a continuación.

Especificaciones del conector SMA en resumen

La siguiente tabla resume las especificaciones clave de conectores SMA para versiones comerciales e industriales estándar. Las variantes SMA de precisión o rendimiento extendido pueden superar estas cifras, pero la SMA estándar es más que suficiente para la mayoría de los sistemas inalámbricos.

Características y puntos clave de la SMA

El conector SMA es un conector RF redondo, tipo tornillo, con acoplamiento roscado de tamaño mediano. Está diseñado para proporcionar fijación mecánica segura, ajuste estable de impedancia y un desempeño RF confiable a altas frecuencias. Dos puntos causan la mayoría de los errores de campo: la diferencia entre SMA y RP-SMA, y la forma contraintuitiva en que se asigna el género SMA.

SMA vs RP-SMA: Una fuente común de confusión

Una de las distinciones más importantes a entender es la diferencia entre SMA y RP-SMA. Aunque los conectores comparten las mismas dimensiones del cuerpo roscado, difieren internamente.

• SMA utiliza una configuración tradicional de pines y sockets.
• RP-SMA invierte el pasador y el socket manteniendo las mismas roscas exteriores.

Como resultado, un conector SMA no se acoplará eléctricamente con un conector RP-SMA, aunque las roscas puedan acoplarse. Este desajuste puede causar circuitos abiertos, rendimiento RF degradado o daño físico al contacto central. En la mayoría de los casos:

• SMA se utiliza para módems celulares, antenas GPS, equipos de prueba y radioaficionados.
• RP-SMA se usa comúnmente para routers Wi-Fi, puntos de acceso y radios IoT en Estados Unidos. Consulta nuestras especificaciones de conectores RP-SMA para una comparación completa.

SMA Macho vs SMA Hembra: Género Contraintuitivo

La designación de género SMA a menudo se malinterpreta porque no se basa en las roscas externas, sino en el contacto central dentro del cuerpo del conector.

• SMA macho (plug) → tiene un pin central.
• SMA hembra (jack) → tiene un socket central.

Esto es contraintuitivo porque el macho SMA típicamente tiene rosca interna, mientras que la hembra SMA tiene rosca externa. El género se determina únicamente por el pin vs el socket, no por la rosca. Hacer esto correctamente es esencial al seleccionar antenas, cables o adaptadores, ya que el emparejamiento incorrecto de género es una de las causas más comunes de problemas de conectividad RF.

Diseño y Rendimiento de Conectores SMA

Los conectores SMA estándar suelen estar clasificados desde DC (0 Hz) hasta 18 GHz, lo que los hace adecuados para una amplia gama de aplicaciones de RF y microondas. Ofrecen fijación mecánica segura, ajuste de impedancia estable y un desempeño confiable en frecuencias altas. Las variantes SMA de precisión o de rendimiento extendido pueden soportar frecuencias aún más altas, pero los conectores SMA estándar son más que suficientes para la mayoría de los sistemas inalámbricos comerciales e industriales.

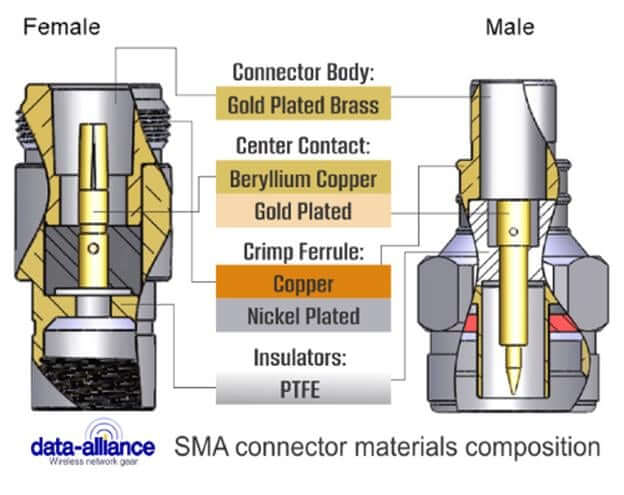

Composición de materiales de los conectores SMA

Los materiales utilizados en el conector SMA juegan un papel significativo en el rendimiento eléctrico, la durabilidad y la resistencia ambiental.

Para antenas o cables usados al aire libre, comúnmente se elige latón niquelado para equilibrar durabilidad y costo, mientras que el latón chapado en oro es preferido para aplicaciones en interiores.

Dimensiones (macho y hembra) de SMA

Entender las dimensiones de los conectores SMA es esencial al diseñar paneles, carcasas o hardware de montaje.

• Diámetro exterior hembra de SMA: 5/16 de pulgada (7.9375 mm). Esto acomoda una tuerca de mamparo hexagonal con un diámetro exterior nominal de 5/16 pulgadas.
• Diámetro interior macho SMA: 5/16 de pulgada (7.9375 mm). Esto se refiere al diámetro roscado interno del conector macho.

Recortes para paneles para jacks de mamparo SMA

"D-hole" anti-rotación (mejor práctica):

• Diámetro del agujero: Ø 6.5 mm (0.256 in)
• Dimensión plana: 6.0 mm (0.236 in) de ancho

El agujero en D evita que el conector SMA gire durante la instalación o al apretar una antena o cable. Las versiones predeterminadas del conector SMA de Data Alliance incluyen este orificio en D anti-rotación, lo que facilita la instalación y es más confiable.

Agujero redondo (alternativa común):

• Diámetro del agujero: Ø 6.5 mm (0.256 in)

Los orificios redondos son comúnmente usados y pueden funcionar bien cuando se combinan con una arandela de estrella o de bloqueo. Sin embargo, no previenen inherentemente la rotación del conector.

Consideraciones adicionales de ajuste e instalación

Rosca y tuerca:

• Los mamparos SMA usan roscas UNS de 1/4 a 36.
• Tuerca típica de panel en los planos: aproximadamente 8.0 mm (5/16 in).
• Asegúrate de un espacio adecuado si se va a usar un vaso o llave inglesa durante la instalación.

Grosor del panel:

• Las versiones de mamparo corto pueden soportar un grosor máximo de panel de aproximadamente 2.2 mm (0.087 in).
• Los mamparos de rosca larga permiten paneles más gruesos.

Siempre verifica el grosor del panel con el dibujo específico del conector.

Especificaciones de torque:

• Mamparos estándar SMA: aproximadamente 5 in-lb (0.57 N·m).
• Pasos de paso de alta resistencia o herméticos: 12–15 pulgadas.

Un torque excesivo puede dañar roscas, deformar paneles o degradar el rendimiento RF, especialmente en cajas de plástico. Consulta nuestra guía completa sobre las clasificaciones de torque SMA y RP-SMA.

Excepciones a observar

No todos los componentes etiquetados como "mamparo SMA" usan el tamaño estándar de orificio de 6.5 mm. Ciertos adaptadores herméticos de paso, mamparos hembra a hembra o variantes robustas pueden requerir agujeros significativamente más grandes—a veces tan grandes como Ø 0.500 pulgadas. Siempre confirma las dimensiones exactas del recorte del panel usando el dibujo mecánico del fabricante.

Consejos para Instalación Rápida

• Usa el agujero en D anti-rotación siempre que sea posible.
• Para agujeros redondos, usa la arandela de estrella o de bloqueo que viene suministrada.
• No excedas la especificación de torque recomendada.
• Para conectores frontales sellados (IP67/IP68), asegúrate de que el acabado del panel y el terreno del anillo tórico cumplan con los requisitos de dibujo.

Soporte y Dibujos Personalizados

Si compartes el(los) SKU(s) exacto(s) que estás usando, nuestro equipo técnico puede proporcionar planos detallados para clientes, incluyendo archivos DXF y PDF que muestren el tamaño del agujero, dimensiones planas y áreas de mantenimiento para simplificar la fabricación de paneles. Contacta soporte técnico o solicita una cotización personalizada para ensamblajes de cables SMA de fabricación a especificaciones.

Conclusión

Comprender las características de los conectores SMA—desde la identificación por género y composición del material hasta las dimensiones mecánicas y las mejores prácticas de instalación—es esencial para construir sistemas RF e inalámbricos confiables. Seleccionar e instalar correctamente los componentes SMA ayuda a prevenir errores de acoplamiento, minimizar la pérdida de señal y asegurar un desempeño a largo plazo en aplicaciones celulares, GPS e industriales. Siguiendo las directrices adecuadas de selección de conectores, corte de panel y torque, el conector SMA puede ofrecer un desempeño consistente y de alta frecuencia en una amplia gama de ambientes interiores y exteriores.

Nota: Ofrecemos una llave SMA para ayudar en la instalación de antenas, cables SMA y adaptadores SMA con conectores SMA o RP-SMA.
