Cables BNC para sistemas de audio digital MADI

Los sistemas de Interfaz Digital de Audio Multicanal (MADI) dependen de cableado coaxial de alta calidad de 75 ohmios para entregar audio digital confiable y de baja latencia en estudios profesionales, instalaciones de transmisión y recintos en vivo. Esta guía explica por qué los conjuntos de cables BNC RG59 y RG179 son el estándar de la industria para MADI y cómo la selección adecuada de cables impacta directamente el rendimiento del sistema.

Cables BNC de 75 Ohm para Audio Digital

Nuestros cables BNC hechos con RG59 y RG179 cumplen con el estándar de audio digital MADI, que puede soportar múltiples canales de audio digital.

Cables de video digital BNC compatibles con MADI: 75-Ohm: RG59 y RG179

Los conjuntos de cables BNC se utilizan para  la Interfaz Digital de Audio Multicanal (MADI). MADI es un estándar de audio digital capaz de soportar múltiples canales de audio digital. Estos estándares fueron desarrollados por la Audio Engineering Society (AES), que comprendía a fabricantes y profesionales de la industria del audio, incluyendo Sony, Phillips y Mitsubishi.

RG59 vs RG179 para aplicaciones MADI

El RG59 es típicamente preferido para ejecuciones largas y permanentes de MADI debido a su menor atenuación, mientras que el RG179 es ideal para interconexiones cortas, patch bays y ambientes de rack de alta densidad donde la flexibilidad es crítica.

Estos límites de atenuación son críticos porque MADI opera a una tasa de símbolos de 125 MHz. Una pérdida excesiva o un desajuste de impedancia puede introducir jitter, errores de bits o cortes completos de señal en todos los canales de audio.

La calidad del cable es fundamental para el rendimiento general de un sistema de audio.

Como MADI transporta hasta 56 canales de audio, un cable disfuncional o fallido afectará todos los canales y potencialmente impedirá que el equipo de audio funcione. Los cables BNC de 75 Ohmios de Data Alliance cumplen con estos estándares.

El cable coaxial usado para MADI debería coincidir con la atenuación del RG59U con una pérdida de 12 dB a 100 MHz y 18 dB a 200 MHz para una longitud de cable de 100 metros (368 pies). Para tramos de cable más largos (100 metros), se debe usar un cable coaxial que exceda estos parámetros (es decir, cable de pérdida o doble blindaje). Las pruebas determinarán la longitud máxima que se puede usar sin ruido excesivo.

La transferencia digital de datos de audio MADI a través de enlaces de cobre es capaz de transmitir señales a distancias mayores a 100 metros (328 pies). Los estándares AES especifican cables conectores BNC de 75 Ohmios para su uso. MADI tiene una tasa de datos de 100 Mbits por segundo, lo que produce una tasa de símbolo o baudios de 125 MHz. La transferencia de datos se realiza a través de canales numerados del 0 al 63.

La instalación de audio MADI puede ser instalaciones permanentes en edificios o sistemas de parches externos. Los conjuntos de cables BNC deben ser totalmente compatibles y la impedancia adaptada   con sistemas MADI, mezcladores y consolas, o la calidad de audio se deteriorará. El cable estándar suele ser un cable RG59U de 75 ohmios usado para video digital.

El estándar MADI fue lanzado por primera vez en 1991, con la revisión más reciente publicada en 2008. Proporciona especificaciones y descripciones a nivel de bit para transmisión digital serial a través de cable coaxial o líneas de fibra óptica. La transmisión a lo largo de las líneas es unidireccional y puede tener entre 28 y 64 canales, cada uno con una profundidad de bits de audio de 24 bits.

Interfaz Digital de Audio Multicanal (MADI): un estándar para Audio sobre Coaxial

La Interfaz Digital de Audio Multicanal, o MADI, es un estándar avanzado de la industria para transmitir audio digital multicanal. Soporta transmisión simultánea en 64 canales de audio mediante un solo cable coaxial con pérdida limitada en cientos de metros.

MADI ha surgido como una tecnología de interfaz de audio capaz de reemplazar a los engorrosos serpientes multinúcleo de audio (cables compuestos que llevan hasta 64 cables individuales en una cubierta exterior rígida) usados en ingeniería de audio. La simplicidad de usar un solo cable coaxial significa que se evitan los problemas comunes que se encuentran al usar cable multinúcleo, incluyendo:

• Rigidez
• Peso
• Pérdidas de señal
• Manejo y enrutamiento incómodos

Esto hace que MADI sea una solución conveniente para los requerimientos de audio profesional, ya que el coaxial es más barato, flexible y puede ofrecer la misma funcionalidad general que un cable snake. MADI también ofrece transmisiones con precisión de muestra a largas distancias sin las necesidades de solución de problemas y mantenimiento de multinúcleo.

El conocimiento y la experiencia en la industria del audio están a la vanguardia de esta tecnología de audio digital.

El estándar MADI fue lanzado originalmente en 1991 y ha pasado por múltiples revisiones. Las características eléctricas y de transmisión centrales para MADI coaxial (BNC de 75 ohmios) se han mantenido estables desde la revisión de 2008, mientras que actualizaciones posteriores y mejoras de documentación fueron publicadas por AES en años posteriores.

Los principales fabricantes de audio han liderado el desarrollo de MADI como una interfaz estándar para la transferencia de audio digital multicanal. Esta especificación acordada describe la organización de datos para esta tecnología de audio digital y especifica el formato de transmisión simplex sobre cable coaxial con una impedancia de 75 Ohm. Este esfuerzo colaborativo busca cumplir con los objetivos críticos de la misión de:

1. Instalación, ingeniería y uso sencillos.
2. Creación de un sistema funcional completo
3. Siendo rentables y directos, la adopción e implementación de esta tecnología se justifican fácilmente.
4. La implementación de esta tecnología no depende de hardware o software específico.

El desarrollo y perfeccionamiento de MADI como una interfaz de audio líder se ha realizado en respuesta a la demanda de la industria, basándose en la interfaz de dos canales establecida descrita en AES3.

Ha habido una adopción cada vez mayor de equipos de audio digital y una demanda creciente de más canales de audio para la producción de sonido a gran escala.

MADI proporciona especificaciones y descripciones a nivel de bit para transmisión digital serial sobre cable coaxial o líneas de fibra óptica. La transmisión a lo largo de las líneas es >unidireccional y puede tener entre 28 y 64 canales, cada uno con una profundidad de bits de audio de 24 bits. La transferencia digital de datos de audio MADI sobre enlaces de cobre puro (en lugar de acero revestido de cobre) es capaz de transmitir señal a distancias mayores a 100 metros (328 pies).

Se recomiendan fuertemente conductores sólidos de cobre para tramos coaxiales MADI, ya que el acero revestido de cobre aumenta la atenuación a altas frecuencias debido a pérdidas por efecto de piel y puede reducir la distancia máxima de transmisión alcanzable.

¿Cómo funciona una Interfaz Digital de Audio Multicanal?

El soporte de múltiples canales por un solo cable se logra usando multiplexación por división de tiempo (TDM), manteniendo las señales AES/EBU en serie. Este método de transmisión digital de señal permite que las señales de audio independientes de cada canal usen el coaxial único mediante un sistema de interruptores sincronizados. La conmutación crea un patrón alterno de transmisiones cortas secuenciales desde cada canal de la línea.

El TDM unidireccional proporciona una interfaz punto a punto entre la fuente y el destino para los 64 canales que soporta. La frecuencia de muestreo estándar es de 44.1 y 48 kHz en un cable coaxial con impedancia de 75 Ohm. Aumentar la frecuencia de muestreo reduce los canales disponibles, con un máximo de 192 kHz alcanzable si solo se usan 16 canales.

Los datos se transfieren usando tramas y subtramas. Los cuadros MADI consisten en 56 subcuadros, cada uno con canales de audio, estado y datos de usuario para un solo canal. Cada subtrama tiene 32 bits de longitud, de los cuales al menos 24 bits son datos de audio digital. Los cuadros se transfieren en serie, y el siguiente cuadro solo se transmite una vez que el anterior ha sido recibido.

El audio digital es una mejora práctica y rentable para sistemas de audio analógico:

Debido a que se utiliza cable coaxial, los costos de instalación de conexiones multicanal se reducen significativamente en comparación con los sistemas analógicos genéricos multicanal que no solo usan cable multinúcleo, sino que también incluyen:

• Cajas de separación
• Conectores de circuito
• Palcos de escenario
• Divisor de señal

En comparación, un sistema MADI es más rentable con una configuración y cableado más sencillos, mientras que aún incluye todos los componentes y funcionalidades necesarias para el procesamiento de señales de audio, incluyendo enrutamiento, fusiones, divisiones, redundancia y control remoto. Esto hace que el costo de las instalaciones de audio en terrenos considerables como teatros o estadios sea mucho más barato y a futuro. Las instalaciones MADI también requieren bajo mantenimiento en comparación con el audio analógico, que a menudo requiere adaptar serpientes cada vez más grandes si se quiere aumentar el número de canales de audio. La flexibilidad del audio MADI sobre coaxial lo hace ideal para varios entornos, incluyendo estudios de producción multiroom, transmisiones exteriores, estudios en vivo e instalaciones emergentes. El hardware MADI, como las cajas de interfaz, transporta rutinariamente puertos de fibra óptica y conectores coaxiales BNC hembra.

Cables BNC de 75 Ohmios para MADI Digital Audio

El estándar de audio MADI especifica el uso de cable coaxial de 75 Ohmios terminado por conectores BNC. Estos cables conectores BNC de mayor impedancia se usan ampliamente para aplicaciones de audio y son seleccionados para otros estándares AES.

La transferencia digital de datos de audio MADI a través de enlaces de cobre es capaz de transmitir señales a distancias mayores a 100 metros (328 pies). MADI tiene una tasa de datos de 100 Mbits por segundo usando este cable coaxial. Esto produce una tasa de símbolo o baudios de 125 MHz

La calidad del cable es fundamental para el rendimiento general de un sistema de audio.

Como MADI transporta hasta 56 canales de audio, un cable disfuncional o fallido afectará todos los canales y potencialmente impedirá que el equipo de audio funcione.

El cable coaxial usado para MADI debería coincidir con la atenuación del RG59U con una pérdida de 12 dB a 100 MHz y 18 dB a 200 MHz para una longitud de cable de 100 metros (368 pies). Para tramos de cable más largos (>100 metros), se debe usar un cable coaxial que exceda estos parámetros (es decir, cable de baja pérdida o doble blindaje). Las distancias de transmisión alcanzadas por coaxial también se ven afectadas por el desempeño del hardware transmisor MADI usado para conducir las señales por el coaxial y la sensibilidad del equipo receptor al que está conectado el coaxial. Las pruebas determinarán la longitud máxima que se puede usar sin ruido excesivo.

La calidad del ensamblaje del cable también importa. Los conectores BNC de alta  calidad que terminan correctamente el cable con crimpado o soldadura proporcionan una conexión de baja pérdida con discontinuidades mínimas. Si el cable es autoensamblado, el crimpado, con la herramienta correcta, suele resultar más confiable que soldar.

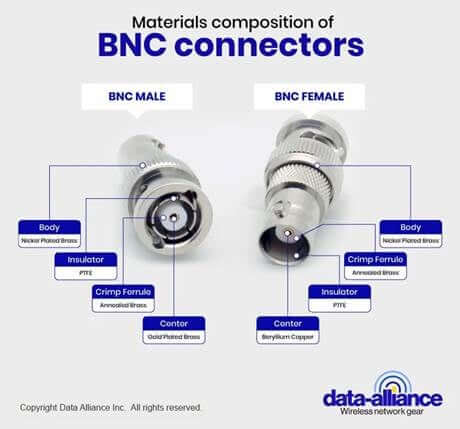

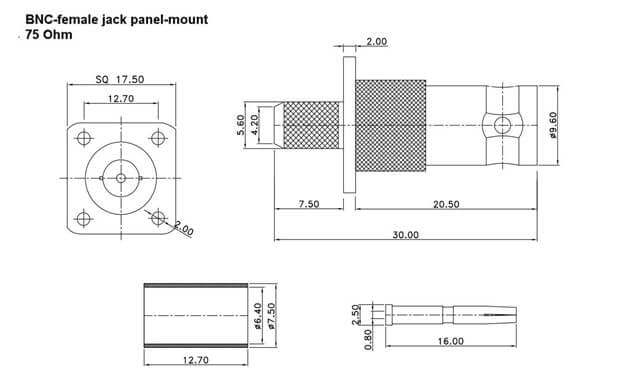

Los conectores BNC de 75 ohmios fabricados con precisión son esenciales para mantener la continuidad de impedancia. Incluso pequeñas discontinuidades en la interfaz del conector pueden causar reflejos de señal en frecuencias MADI, degradando la confiabilidad del sistema a largo plazo.

Errores comunes de cableado MADI que deben evitar

• Usando cables BNC de 50 ohmios en lugar de 75 ohmios
• Mezcla de cables coaxiales de grado de video y cables coaxiales desconocidos
• Un mal crimpado de los conectores causando discontinuidades de impedancia
• Exceder las longitudes de cable recomendadas sin probar
• Usando acero revestido de cobre en lugar de conductores sólidos de cobre

Por qué MADI sobre coaxial todavía se usa ampliamente

• Transmisión determinista de latencia cero
• No hay configuración de red ni gestión de IP
• Excelente resistencia a EMI
• Solución de problemas sencilla
• Confiabilidad comprobada en entornos en vivo y transmisión

Conclusión

MADI se ha consolidado como un estándar robusto y eficiente para la transmisión de audio digital multicanal, entregando altos conteos de canales a largas distancias usando un solo cable coaxial de 75 ohmios. Cuando se combinan con coaxial RG59 o RG179 correctamente especificados y conectores BNC de alta calidad con impedancia ajustada, los sistemas MADI ofrecen un rendimiento confiable y de baja pérdida para instalaciones profesionales de audio exigentes. La calidad del cable, las características correctas de atenuación y la terminación adecuada son críticas, ya que un solo cable comprometido puede afectar todos los canales de audio. Al cumplir con las especificaciones de AES y usar ensamblajes bien diseñados de cables BNC de 75 ohmios, los profesionales de audio pueden asegurar una integridad de señal consistente, instalaciones simplificadas y confiabilidad a largo plazo en estudios, recintos en vivo y entornos de transmisión. Cuando está diseñado e instalado correctamente, MADI sobre coaxial BNC de 75 ohmios sigue siendo una de las soluciones más confiables y rentables para el transporte de audio digital con alto número de canales.
