Fresnel Zone

Le signal sans fil ou Wi-Fi ne se déplace pas en ligne parfaitement droite comme un laser. Au lieu de cela, il se propage sous une forme similaire à un motif elliptique ou en forme de ballon de football entre les antennes émettrices et réceptrices. La zone de Fresnel représente cette zone tridimensionnelle autour du chemin de vue direct.

Zone de Fresnel

Plus précisément, la zone de Fresnel est la région elliptique entre un émetteur et un récepteur où les ondes radio se propagent et interagissent. Le rayon de la zone de Fresnel dépend de :

• La distance entre l'émetteur et le récepteur
• La fréquence du signal RF

Les fréquences plus basses (comme 900 MHz) produisent des zones de Fresnel plus grandes, tandis que les fréquences plus élevées (comme le WiFi 5 GHz ou 6 GHz) produisent des zones de Fresnel plus petites.

Dans les applications pratiques de Data Alliance — telles que les liaisons WiFi longue portée, les ponts point à point et les systèmes de backhaul — comprendre et maintenir le dégagement de zone de Fresnel est essentiel pour atteindre des performances maximales.

Pourquoi la zone de Fresnel est importante dans les liens à longue portée

La zone de Fresnel devient particulièrement importante dans les liaisons sans fil point à point longue distance, notamment :

• Ponts WiFi d'un bâtiment à l'autre
• Liaisons internet rurales
• Surveillance et connectivité IoT entre sites distants

Même si vous avez une ligne de vue (LOS) dégagée, votre lien peut toujours mal fonctionner si la zone de Fresnel est obstruée.

C'est un point clé souvent abordé dans le support technique de Data Alliance :

La ligne de vue seule ne suffit pas — un dégagement de Fresnel est nécessaire pour un débit optimal.

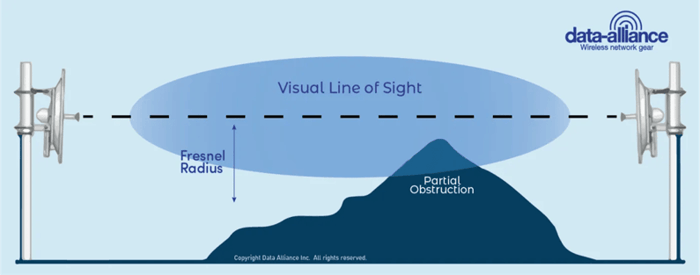

Exemple de Backhaul : zone de Fresnel avec obstruction

Les transmissions radio peuvent soit atteindre le récepteur directement à travers une ligne de visée dégagée, ce qui permet d'obtenir la réception la plus forte. Ou peuvent être réfléchis par des objets spatiaux tels que des bâtiments et des terrains, se caractériser verticalement ou horizontalement et adopter une trajectoire défectueuse. Les ondes réfléchies, en fonction de l'angle de réflexion, se déplacent plus loin pour atteindre le récepteur et arrivent déphasées au niveau de l'antenne.

La zone de Fresnel est un phénomène électromagnétique, dans lequel les ondes lumineuses ou les signaux radio sont diffractés ou courbés à partir d'objets solides proches de leur trajectoire. Les ondes radio réfléchies par les objets peuvent être déphasées par rapport aux signaux qui se déplacent directement vers l'antenne réceptrice  , réduisant ainsi la puissance du signal reçu. Par conséquent, vous devez avoir plus qu'une ligne de visée visuelle: vous devez que la zone de Fresnel soit dégagée ou les obstructions bloqueront une partie de votre débit - vous aurez un taux de débit plus faible s'il y a une obstruction dans cette zone.

La zone de Fresnel est composée de trois zones principales. La première zone est la plus proche de la ligne de mire et est la plus forte. La deuxième zone se situe entre la première et la troisième zone la plus faible. Idéalement, la première zone devrait être exempte d'abstraction à au moins 60 % pour une transmission efficace.

Vous trouverez ci-dessous des exemples de positionnement correct et incorrect des antennes/radios sur les tours:

L'antenne du récepteur reçoit et combine à la fois les ondes radio réfléchies et l'onde principale. Cela peut entraîner des interférences constructives ou destructrices en fonction de la différence d'angle de déphasage. Si les deux signaux sont déphasés de 180 degrés, les signaux s'annulent. Les mesures de la zone de Fresnel peuvent être utilisées pour déterminer les déphasages attendus au niveau du récepteur.

Les antennes directionnelles sont particulièrement sensibles aux effets de la zone de Fresnel. Si des interférences destructrices se produisent dans la direction avant de l'antenne, il y aura peu ou pas de réception. Avec les antennes omnidirectionnelles, l'antenne rayonnera toujours dans différentes directions et captera une réception correcte si des interférences destructrices se produisent dans une seule direction.

Le déblaiement de la zone de Fresnel améliore efficacement le débit de transmission. En règle générale, le taux de franchissement d'obstacles acceptable est de 60 %.

Réflexion, diffraction et comportement du signal

Les transmissions radio peuvent atteindre le récepteur de plusieurs manières :

1. Chemin direct (ligne de vue)

• Signal le plus fort et le plus désiré
• Voyage droit entre les antennes

2. Chemins réfléchis

• Rebondir sur les bâtiments, le sol, l'eau ou le terrain
• Arrivez à des moments et des phases différents

3. Chemins diffractés

• Courbe-toi autour des obstacles près du chemin du signal
• Présent dans la zone de Fresnel

La zone de Fresnel est l'endroit où ces interactions se produisent.

La zone de Fresnel en tant que phénomène électromagnétique

La zone de Fresnel représente une région de champ électromagnétique où les ondes radio :

• Étalez-vous vers l'extérieur
• Réfléchir sur les objets proches
• Interférer entre eux

Lorsque les signaux réfléchis se combinent avec le signal direct, deux résultats sont possibles :

Interférence constructive

• Les signaux se renforcent mutuellement
• Signal reçu plus fort

Interférence destructrice

• Les signaux s'annulent mutuellement
• Diminution de la puissance du signal ou perte totale du signal

Si les signaux arrivent déphasés de 180°, ils s'annulent mutuellement, provoquant une dégradation sévère.

Pourquoi les obstructions réduisent le débit

Lorsqu'un objet entre dans la zone de Fresnel :

• Il bloque une partie de l'énergie RF
• Cela provoque des réflexions et des déphases
• Cela réduit la puissance du signal et le débit de données

Cela entraîne :

• Débit réduit
• Pertes de paquets plus élevées
• Latence accrue
• Connexions instables

Du point de vue du support de Data Alliance, c'est l'une des causes les plus courantes de mauvaises performances des liens, même lorsque le RSSI semble acceptable.

Fresnel Zone Structure

La zone de Fresnel est composée de plusieurs zones :

• Première zone de Fresnel (la plus importante)
• Deuxième zone de Fresnel
• Troisième zone de Fresnel

La première zone de Fresnel est la plus critique car :

• Il transporte la majorité de l'énergie du signal
• Elle a le plus grand impact sur la qualité du signal

Règle empirique

Au moins 60 % de la première zone de Fresnel doit être dégagée de tout obstacle

C'est une directive largement acceptée en ingénierie RF et est largement appliquée dans :

• Installations de ponts WiFi
• Déploiements d'antennes LTE/5G
• Réseaux IoT extérieurs

Placement correct vs incorrect de l'antenne

Un bon placement de l'antenne affecte directement le dégagement de la zone de Fresnel.

Correct Placement

• Des antennes montées assez haut
• Chemin dégagé avec un minimum d'obstruction
• Au moins 60 % de dégagement Fresnel

Mauvais placement

• Antennes trop basses
• Arbres, sols ou bâtiments s'introduisant dans la zone
• Obstruction partielle provoquant une dégradation du signal

Dans les déploiements de Data Alliance, augmenter la hauteur de l'antenne — même de quelques mètres — peut améliorer significativement les performances en libérant la zone de Fresnel.

Antennes directionnelles vs antennes omnidirectionnelles et effets de Fresnel

Antennes directionnelles

• Concentrez l'énergie dans une direction précise
• Plus sensible à l'obstruction de la zone de Fresnel
• Gain plus élevé mais nécessite un alignement précis

Si une interférence destructrice survient dans le faisceau principal :

• Le signal peut chuter de façon spectaculaire

Antennes omnidirectionnelles

• Rayonnez dans toutes les directions
• Moins sensible à une seule obstruction
• Gain plus faible mais plus tolérant

Cependant, pour les liaisons longue portée, les antennes directionnelles sont préférées, à condition que la zone de Fresnel soit dégagée.

Meilleures pratiques pour la garde au sol et l'installation

Dégager la zone de Fresnel du sol est essentiel.

Bonnes pratiques

• Montez des antennes plus haut que le sol ou le terrain environnant
• Évitez de placer des antennes derrière des murs de parapet ou des rampes
• Gardez le chemin de signalisation dégagé des arbres et du feuillage saisonnier
• Prendre en compte la croissance future (arbres, construction)

Règle de dégagement des 60 %

• Minimum acceptable : 60 %
• Recommandé pour haute performance : 80 %+

Applications pratiques de la Data Alliance

Comprendre le dégagement des zones de Fresnel est essentiel pour :

1. Ponts WiFi longue portée

Utilisé dans :

• Fermes
• Sites industriels
• Internet rural

2. Liens de retour

Connexion :

• Réseaux distants
• Systèmes de surveillance
• Passerelles IoT

3. Installations d'antennes

Notamment :

• Antennes directionnelles à gain élevé
• Antennes yagi, panneaux et antennes paraboliques
• Antennes cellulaires et WiFi

Dépannage des problèmes de la zone de Fresnel

Symptômes courants de l'obstruction de la zone de Fresnel :

• Bonne puissance de signal mais faible débit
• Connectivité intermittente
• Les performances chutent à certaines saisons (arbres qui poussent des feuilles)
• Taux de modulation élevé ou instable

Solutions

• Hauteur de l'antenne
• Antennes de repositionnement
• Tailler ou retirer les obstacles
• Passer à des antennes directionnelles à gain élevé
• Utilisez des chemins de liaison plus courts si possible

En résumé

La zone de Fresnel est un facteur critique pour les performances RF et WiFi :

• Les signaux se déplacent selon un motif elliptique, et non une ligne droite
• Les obstacles dans la zone de Fresnel réduisent les performances, même en ligne de vue
• La première zone de Fresnel doit être au moins 60 % dégagée
• Les réflexions et la diffraction peuvent provoquer des interférences destructrices
• Un bon positionnement et une bonne hauteur de l'antenne sont essentiels

Meilleures pratiques de la Data Alliance

Pour des performances optimales dans les déploiements WiFi, cellulaire et IoT :

• Assurez-vous de dégager la zone de Fresnel (≥60 %)
• Utilisez la hauteur et l'alignement appropriés de l'antenne
• Sélectionner des antennes et câbles directionnels de haute qualité
• Vérifier les installations avec des tests réels

Une zone de Fresnel correctement dégagée garantit un débit, une stabilité et une fiabilité maximaux, ce qui en fait un principe fondamental dans tous les systèmes sans fil longue portée.
