Câble coaxial RG59 avec connecteurs BNC pour CCTV, vidéos analogiques et systèmes de surveillance

Le câble coaxial RG59 avec connecteurs BNC reste l'une des solutions les plus utilisées pour la transmission vidéo analogique, les systèmes de caméras de vidéosurveillance, la vidéo diffusée et les installations de surveillance anciennes. Son impédance de 75 Ohm et sa compatibilité avec les terminaisons BNC en font un idéal pour la transmission vidéo de courte à moyenne distance où des performances fiables et une installation économique sont importantes.

Data Alliance propose des ensembles de câbles coaxiaux RG59, des câbles de patch BNC, des adaptateurs, des accessoires de protection contre les surtensions et des solutions de câbles personnalisés pour les applications de vidéosurveillance, surveillance, vidéo diffusée et vidéo industrielle.

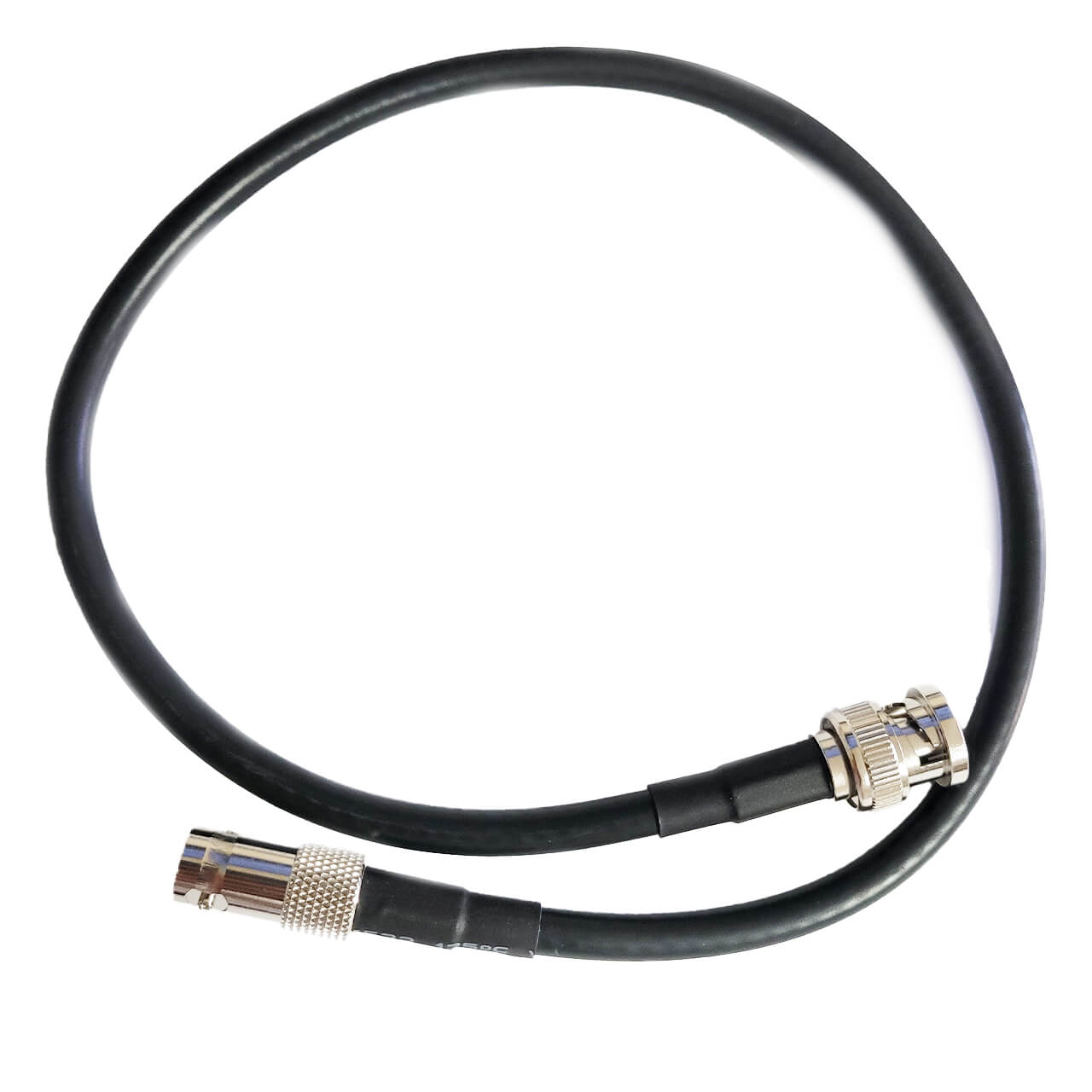

Ensembles de câbles RG 59 avec connecteur BNC

Les principales applications de ce câble incluent :

1. Circuit fermé télévision (CCTV) : Le câble RG59 offre des performances démontrables pour la vidéo analogique et reste un câble privilégié pour connecter les systèmes de vidéosurveillance, qui fonctionnent régulièrement à une impédance de 75 ohms. Il est résistant aux intempéries, durable et est souvent utilisé en remplacement des câbles préemballés de longueur fixe fournis avec le matériel vidéo. Son diamètre plus petit facilite son acheminement et son installation, tandis que sa rentabilité permet des longueurs de câbles personnalisées pour des applications spécifiques de surveillance. Des câbles patch ou jumper avec connecteurs BNC peuvent relayer des signaux vidéo entre les caméras de sécurité, les DVR et les moniteurs.

Les technologies modernes de vidéosurveillance HD-over-coaxial, y compris HD-TVI, HD-CVI et AHD, peuvent également fonctionner sur une infrastructure câblée RG59 de qualité. Le câblage CCTV analogique existant est souvent réutilisé lors des mises à niveau des systèmes de surveillance, contribuant à réduire les coûts d'installation tout en soutenant la transmission vidéo à plus haute résolution.

2. Télévision par câble : RG59 était couramment utilisé dans les premières installations CATV et vidéo analogique, mais a été en grande partie remplacé par RG6 dans les systèmes modernes de câble numérique et haut débit en raison de l'atténuation plus faible et de l'amélioration des performances de blindage du RG6.
3. Télévision par satellite : RG59 est occasionnellement utilisée pour de courts câbles dans les applications de télévision par satellite. Cependant, le RG6 est généralement préféré en raison de son atténuation du signal plus faible et de ses performances améliorées en haute fréquence.

Le câble siamois RG59 combine coaxial RG59 et des fils électriques de calibre 18 appariés dans une seule gaine pour une commodité accrue lors des installations de vidéosurveillance. Il est durable et aide à réduire le temps et le coût liés à l'installation de câbles d'alimentation et vidéo séparés.

Les connecteurs câble RG59 et BNC sont largement utilisés pour des applications à faible bande passante et basse fréquence, y compris la vidéo en bande de base, la surveillance CCTV et les systèmes vidéo de diffusion, généralement sur des distances plus courtes afin de minimiser l'atténuation du signal. RG59 performe mieux dans les applications vidéo et RF à basse fréquence et est le plus couramment utilisé en dessous de plusieurs centaines de MHz. La perte de signal augmente significativement à des fréquences élevées et sur des câbles plus longs.

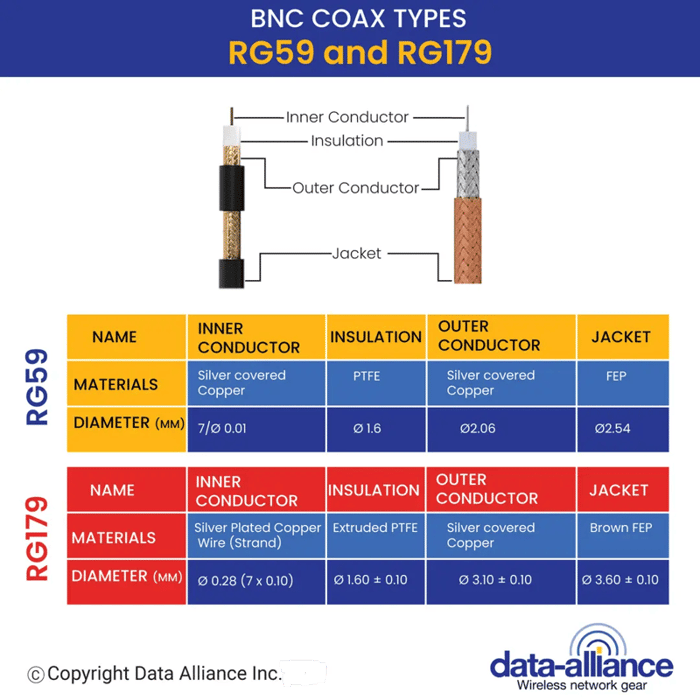

RG179 comme alternative au câble RG59

Le RG179 a également une impédance de 75 Ohm mais c'est un câble plus fin, à simple blindage, avec un conducteur central à 7 brins et un diamètre total d'environ 2,8 mm (0,11 pouce). Il est bien plus flexible avec un rayon de courbe plus petit, ce qui le rend idéal pour les applications de routage compact et les installations serrées.

Les câbles de raccordement RG179 supportent des fréquences allant jusqu'à 3 GHz mais présentent une atténuation plus élevée que RG59. À 1000 MHz, l'atténuation du RG179 est nettement plus élevée que celle du RG59, faisant du RG59 le meilleur choix pour des câbles de vidéosurveillance et vidéo analogique plus longs.

Câble coaxial 50 ohms vs câble coaxial 75 ohms

La principale différence entre le câble coaxial de 50 Ohm et celui de 75 Ohm concerne l'application prévue et les caractéristiques de performance électrique.

Le câble coaxial de 50 Ohm est généralement préféré pour la transmission RF et les communications sans fil car il offre un équilibre entre la capacité de gestion de puissance et la perte de signal. Il est couramment utilisé pour les antennes, les systèmes sans fil, les amplificateurs cellulaires, les équipements WiFi, les appareils IoT et les communications radio.

Le câble coaxial de 75 Ohm est optimisé pour une atténuation plus faible et est couramment utilisé pour la transmission vidéo, les applications de diffusion, les systèmes de vidéosurveillance et l'infrastructure de télévision par câble.

L'utilisation généralisée du câble coaxial de 75 Ohm dans les foyers et les entreprises, héritage des installations audiovisuelles et de surveillance, fait qu'il continue d'être largement utilisé, notamment pour des passages de câbles courts où des performances fiables peuvent être maintenues.

RG59 est un type de câble coaxial avec une impédance caractéristique de 75 Ohm. RG signifie « Radio Guide », une désignation héritée conservée depuis les années 1940. Le numéro de câble lui-même n'est pas directement associé au diamètre du câble ni à la spécification militaire d'origine. Les matériaux et la construction peuvent varier légèrement d'un fabricant à l'autre, mais le RG59 a généralement un diamètre total d'environ 6,15 mm.

Caractéristiques physiques du RG59

RG59 se compose généralement de :

• Un conducteur interne solide d'environ 0,56 mm (0,022 pouce) de diamètre, fabriqué en acier revêtu de cuivre (CCS)
• Un diélectrique en polyéthylène (PE) ou en mousse d'environ 3,71 mm (0,146 pouce) de diamètre
• Une couche de blindage externe composée d'une tresse en cuivre étainé avec une couverture variant entre 60 % et 90 % selon le fabricant
• Une gaine extérieure en PVC avec un diamètre total du câble d'environ 6,15 mm (0,242 pouce)

Les versions du câble RG59 peuvent varier en flexibilité selon la construction. Le rayon de courbure typique est d'environ 2 pouces (50 mm) sauf indication contraire. De nombreux câbles RG59 conviennent aussi bien aux installations intérieures qu'extérieures.

Caractéristiques électriques du RG59

• Impédance : 75 Ohm
• Plage de fréquences : DC à 1 GHz
• Capacité : 20,4 pF/ft
• Vitesse de propagation (Vp) : 66 %
• Tension de fonctionnement : 2300 volts maximum

Valeurs d'atténuation typiques pour RG59 :

• 100 MHz : 3,81 dB par 100 ft
• 200 MHz : 5,37 dB par 100 ft
• 550 MHz : 9,18 dB par 100 ft
• 800 MHz : 11,21 dB par 100 ft
• 1000 MHz : 12,68 dB par 100 ft

RG59 vs RG6

Comparé au RG59, le câble RG6 propose généralement :

• Atténuation inférieure
• Amélioration de l'efficacité du blindage
• Meilleures performances en haute fréquence
• Câbles plus longs recommandés

Le RG59 reste populaire pour les installations de vidéosurveillance et de vidéosurveillance analogique à courte distance en raison de sa flexibilité, de son diamètre plus petit et de son coût moindre.

Le connecteur BNC

BNC signifie Bayonet Neil-Concelman et est un connecteur RF miniature disponible en versions 50 Ohm et 75 Ohm. Développé à la fin des années 1940, le connecteur BNC est connu pour son système de verrouillage à baïonnette à connexion rapide, permettant une connexion et une déconnexion rapides tout en maintenant des performances RF fiables.

Les connecteurs BNC sont couramment utilisés dans les systèmes de vidéosurveillance, les équipements vidéo analogiques, les équipements de test, les systèmes vidéo de diffusion et certaines applications RF.

Caractéristiques physiques du connecteur BNC

Le connecteur mâle BNC se compose généralement d'un corps en laiton nickelé avec un mécanisme de verrouillage à baïonnette et une goupille centrale plaquée or ou argent. Le connecteur femelle comprend des tenons de verrouillage correspondants et une prise centrale en bronze phosphorescente avec isolation diélectrique en PTFE.

Il peut y avoir de légères différences dimensionnelles entre les connecteurs BNC de 50 Ohm et 75 Ohm en raison de la géométrie diélectrique.

Spécifications électriques du connecteur BNC 75 ohms

• Plage de fréquences : DC à 2 GHz
• Tension de fonctionnement : 500 volts
• VSWR à 1 GHz : 1,05

Styles de connecteurs BNC

Les connecteurs BNC sont disponibles en plusieurs styles d'attaches, notamment :

• Connecteurs BNC sertissables
• Connecteurs BNC à compression
• Connecteurs BNC à tourner
• Connecteurs BNC à angle droit
• Connecteurs BNC de cloison

Les connecteurs de type compression et sertissage sont généralement préférés pour les installations professionnelles de vidéosurveillance et de surveillance car ils offrent une meilleure intégrité de blindage et une meilleure fiabilité mécanique.

Bonnes pratiques d'installation

Pour les meilleures performances avec l'installation de câbles de vidéosurveillance RG59 :

• Minimisez la longueur du câble autant que possible
• Évitez les rayons de courbure trop serrés
• Utilisez des connecteurs étanches aux intempéries pour les installations extérieures
• Séparer le câblage vidéo des lignes électriques haute tension
• Utilisez des connecteurs et équipements 75 Ohm correctement adaptés
• Continuité du câble de test et qualité du signal après installation

Problèmes courants de vidéosurveillance RG59

Les problèmes courants dans les systèmes de vidéosurveillance RG59 incluent :

• Perte de signal vidéo due à une longueur de câble excessive
• Interférences causées par un mauvais blindage ou mise à la terre
• Terminaisons de connecteur BNC lâches
• Désajustements d'impédance entre les équipements
• Intrusion d'humidité dans les connecteurs extérieurs
• Perte de puissance dans les installations de câbles siamois

Une installation correcte des connecteurs et l'utilisation d'ensembles de câbles de qualité peuvent considérablement améliorer la fiabilité du système à long terme.

Conclusion

Les ensembles de câbles coaxiaux RG59 terminés par des connecteurs BNC continuent d'offrir une solution fiable et économique pour les applications de vidéosurveillance, de vidéo analogique et de surveillance. Leur impédance de 75 ohms, leur facilité d'installation, leur flexibilité et leur large compatibilité avec l'infrastructure vidéo existante les rendent pratiques pour de nombreux systèmes de transmission vidéo courte à moyenne distance.

Alors que les types de câbles plus récents comme le RG6 sont préférés pour les applications à haute fréquence et longue distance, le RG59 reste largement utilisé dans les environnements de sécurité, de diffusion, de surveillance industrielle et de surveillance HD sur coaxial où des performances vidéo analogiques fiables sont requises.

Data Alliance fournit des ensembles de câbles coaxiaux RG59, des câbles de brassage BNC, des adaptateurs et des solutions de câbles RF sur mesure pour la surveillance, la vidéo diffusée, la surveillance industrielle et les applications d'infrastructure sans fil.
