Tubo termorretráctil para cables de antena: tipos, tamaño, consejos
Table of Contents
- Tubo termorretráctil para cables de antena
- Tubo termorretráctil revestido con adhesivo: recomendado
- Tubo termorretráctil estándar (sin revestimiento): uso limitado
- Conclusión resumida
- Tamaños de tubos termorretráctiles recomendados para cables de antenas coaxiales
- Consejos para la aplicación
- Materiales utilizados en los tubos termorretráctiles para cables de antenas
- Tipo más común para instalaciones de cables de antenas
- Notas
- FAQs
Tubo termorretráctil para cables de antena
Para los cables de antena fabricados con cable coaxial LMR-100, LMR-200 y LMR-400, los tubos termorretráctiles revestidos con adhesivo son generalmente mejores que los tubos estándar (sin revestimiento). He aquí por qué:
Tubo termorretráctil revestido con adhesivo: recomendado
Ventajas:
- Sello de humedad: El adhesivo interno se funde y fluye durante la contracción, creando un sello hermético alrededor del conector y la cubierta del cable.
- Alivio de tensión: Proporciona un mejor soporte mecánico en la unión entre el cable y el conector, lo que minimiza el riesgo de daños por movimiento o vibración.
- Protección del medio ambiente: Especialmente útil para cables de antenas exteriores, ya que bloquea el polvo, la suciedad y la exposición a los rayos UV.
- Durabilidad a largo plazo: Resiste los ciclos térmicos, lo que garantiza que el sello se mantenga tanto en ambientes cálidos como fríos.
Mejor caso de uso:
- Ambientes exteriores o semiexpuestos
- Donde la entrada de agua o la corrosión son una preocupación (por ejemplo, techos, torres, instalaciones marinas)
Tubo termorretráctil estándar (sin revestimiento): uso limitado
Ventajas:
- Más fácil de aplicar y un poco más barato
- Funciona bien en ambientes interiores o controlados
- Puede ser suficiente si utiliza otros métodos de sellado (como cinta adhesiva o botas resistentes a la intemperie)
Desventajas:
- No proporciona una barrera contra la humedad
- Puede permitir que el aire y la humedad se filtren, lo que provoca oxidación o fugas de RF con el tiempo
Consejo práctico:
Elija un tubo con:
- Relación de contracción de 3:1 para garantizar un ajuste perfecto alrededor del cable y el conector
- Resistencia a los rayos UV si se usa al aire libre
- Longitud suficiente para cubrir parte del conector y extenderse hasta la cubierta del cable para una adhesión segura
Conclusión resumida
El tubo termorretráctil revestido con adhesivo es la mejor opción para sellar y proteger cables LMR-200/400 con conectores SMA y Tipo N, particularmente en aplicaciones de RF al aire libre o de misión crítica.
Tamaños de tubos termorretráctiles recomendados para cables de antenas coaxiales
Tipo de cable coaxial | Diámetro nominal del cable | Tubos recomendados (Antes de encoger) | Tubos recomendados (Después de encoger) | Relación de contracción | Notas |
LMR-100 | 2,5 mm (0,10 pulgadas) | 4,8 mm (3/16 pulgadas) | 0,0625 pulgadas (1,6 mm) | 3:1 | Coletas ligeras, cables GPS |
LMR-195 / RG58 | 0,195 pulgadas (4,95 mm) | 6,4 mm (1/4 pulg.) | 0,08 pulgadas (2 mm) | 3:1 | Cables Wi-Fi / LTE |
LMR-200 | 0,195 pulgadas (4,95 mm) | 6,4 mm (1/4 pulg.) | 0,08 pulgadas (2 mm) | 3:1 | Ligeramente más robusto que el LMR-195 |
RG-6 | 0,27 pulgadas (6,9 mm) | 3/8 pulgadas (9,5 mm) | 0,12 pulgadas (3 mm) | 3:1 | A menudo se utiliza para antenas de TV |
LMR-240 | 0,24 pulgadas (6,1 mm) | 3/8 pulgadas (9,5 mm) | 0,12 pulgadas (3 mm) | 3:1 | Usos de RF de potencia moderada |
LMR-400 | 0,405 pulgadas (10,3 mm) | 1/2 pulgada (12,7 mm) o 3/4 pulg. (19 mm) | De 0,17 pulgadas (4,5 mm) a 0,25 pulgadas (6,4 mm) | 3:1 | Cable exterior de alta resistencia |
LMR-600 | 0,59 pulgadas (15 mm) | 3/4 pulgadas (19 mm) a 1 pulgada (25 mm) | De 0,25 pulgadas (6,4 mm) a 0,33 pulgadas (8,5 mm) | 3:1 | Carreras de alta potencia, longitudes largas |
RG-213 / RG-214 | 0,405 pulgadas (10,3 mm) | 1/2 pulgada (12,7 mm) o 3/4 pulg. (19 mm) | De 0,17 pulgadas (4,5 mm) a 0,25 pulgadas (6,4 mm) | 3:1 | Coaxial blindado de especificaciones militares |
RG-8X (Mini-8) | 0,242 pulgadas (6,15 mm) | 3/8 pulgadas (9,5 mm) | 0,12 pulgadas (3 mm) | 3:1 | Radio HF y uso marino |
Consejos para la aplicación
- El tubo revestido con adhesivo garantiza una unión hermética y resistente a la intemperie tanto con el conector como con la cubierta del cable.
- Seleccione un tubo que sea lo suficientemente grande como para deslizarse sobre el conector, pero que se encoja firmemente alrededor del cable.

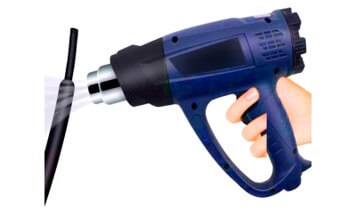

- Utilice una pistola de calor, no una llama abierta, para activar el adhesivo y garantizar una contracción uniforme.
- Para uso prolongado en exteriores, elija tubos estabilizados a los rayos UV y clasificados para -55 °C a 125 °C.
Materiales utilizados en los tubos termorretráctiles para cables de antenas
La composición del material del tubo termorretráctil para cables de antena, especialmente cuando se usa para conectores de RF exteriores como los cables coaxiales de las series SMA, N-Type, RP-SMA, TNC y LMR, es fundamental para garantizar la resistencia a la intemperie, la durabilidad de los rayos UV y el aislamiento eléctrico. Aquí hay un desglose de los materiales más comunes utilizados:
Material | Uso típico | Propiedades clave | Aplicaciones |
Poliolefina (reticulada) | Tubo termorretráctil más común | Excelente aislamiento Resistencia a los rayos UV y a los productos químicos- Se contrae uniformemente | Sellado de cables para interiores/exteriores de uso general |
Adhesivo (pegamento termofusible) | Revestimiento interior de tubo de doble pared | Sella la humedad y el polvo: se adhiere al plástico, el caucho y el metal | Impermeabilizante para exteriores, marino, telecomunicaciones |
Fluoropolímero (p. ej., PTFE, FEP, PVDF) | Tubos de alto rendimiento | Alta temperatura (hasta 200–250 °C). Químicamente inerte- Superficie antiadherente | Aeroespacial, militar, clima extremo |
Poliolefina elastomérica o neopreno | Uso flexible y resistente al aceite | Elasticidad similar al caucho. Buena resistencia a la abrasión | Alivio de tensión para instalaciones de alta flexibilidad |
Elastómero de silicona | Ajustes de alta flexibilidad y alta temperatura | Muy flexible: resistencia a la temperatura de ~200 °C | Uso especial de RF/microondas (menos común) |
Tipo más común para instalaciones de cables de antenas

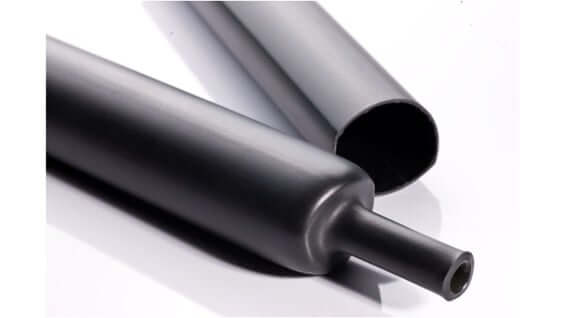

Tubo de poliolefina de doble pared con revestimiento adhesivo
Este es el tubo de referencia para los conectores de antenas exteriores debido a:
- Capa exterior:Poliolefina reticulada
- Se encoge uniformemente
- Resiste los rayos UV, el agua y la abrasión
- Capa interna:Adhesivo termoplástico (pegamento termofusible)
- Fluye cuando se calienta y se sella herméticamente
- Se adhiere al moleteado del conector y a la cubierta del cable
Relación de contracción típica: 3:1 o 4:1
Clasificación de temperatura: -55 °C a +125 °C
Rigidez dieléctrica: ~15–25 kV/mm
Punto de fusión del adhesivo: 80–110 °C
Por qué la poliolefina es ideal para los cables de las antenas
- RF-Safe: No interfiere con la señal
- Durabilidad ambiental: Resistente a los rayos UV, la lluvia, la nieve y el ozono
- Protección mecánica: Protege contra la flexión y la extracción del cable
- Resistencia química: Maneja combustibles, aceites y solventes de limpieza
Notas
- Utilice tubos resistentes a los rayos UV si el cable va a estar expuesto a la luz solar de forma continua.
- Para entornos marinos o desérticos, elija tubos etiquetados como MIL-DTL-23053/4 o especificaciones de grado militar similares.
FAQs
¿Por qué debería usar tubos termorretráctiles revestidos con adhesivo en lugar de tubos estándar para cables de antena?
Los tubos revestidos con adhesivo proporcionan un sello hermético, un alivio de tensión más fuerte y una mejor protección contra los rayos UV, la suciedad y los cambios de temperatura. La tubería estándar puede ser más barata y fácil de aplicar, pero carece de protección contra la humedad, lo que la hace inadecuada para instalaciones de RF al aire libre o a largo plazo.
¿Cuándo es suficiente el tubo termorretráctil estándar (sin revestimiento)?
Los tubos estándar se pueden usar en interiores o entornos controlados donde los cables no están expuestos al agua, el polvo o la luz solar. También puede ser aceptable si se utilizan métodos de sellado adicionales, como cinta adhesiva o botas resistentes a la intemperie.
¿Qué relación de contracción se recomienda para los tubos termorretráctiles en los cables de antena coaxial?
Se recomienda una relación de contracción de 3:1 . Esto asegura que el tubo se encoja firmemente alrededor del conector y la cubierta del cable, creando un ajuste seguro y un sello ambiental adecuado.
¿Qué tamaño de tubo termorretráctil debo usar para los cables LMR-100, LMR-200 y LMR-400?
- LMR-100 (0,10 pulgadas / 2,5 mm): 3/16 pulgadas antes de la contracción → 0,0625 pulgadas después de la contracción
- LMR-200 (0,195 pulgadas / 4,95 mm): 1/4 de pulgada antes de la contracción → 0,08 pulgadas después de la contracción
- LMR-400 (0,405 pulgadas / 10,3 mm): 1/2 pulgada o 3/4 pulgada antes de la contracción → 0,17–0,25 pulgadas después de la contracción
¿Qué material es mejor para el tubo termorretráctil de la antena exterior?
La poliolefina revestida con adhesivo de doble pared es la opción más común y confiable. Su capa exterior resiste los rayos UV, la abrasión y la intemperie, mientras que la capa adhesiva interior se adhiere firmemente tanto al conector como a la cubierta del cable, creando un sello impermeable de larga duración.
¿Cómo aplico correctamente el tubo termorretráctil revestido con adhesivo?
- Elija un tubo lo suficientemente grande como para deslizarlo sobre el conector.
- Colóquelo para cubrir parte del conector y extiéndalo sobre la cubierta del cable.
- Use una pistola de calor (no una llama abierta) para encoger uniformemente el tubo.
- Deje que el adhesivo fluya y se adhiera para un sello hermético y resistente a la intemperie.
¿Puede el tubo termorretráctil afectar el rendimiento de RF?
No. Los tubos revestidos con adhesivo a base de poliolefina son seguros para RF y no interfieren con el rendimiento de la señal. En cambio, protege la conexión de daños ambientales y mecánicos que de otro modo podrían degradar el rendimiento.
¿Qué clasificaciones ambientales y de temperatura debo buscar?
Para uso prolongado en exteriores, elija tubos clasificados para -55 °C a +125 °C, estabilizados a los rayos UV para la exposición a la luz solar y que cumplan con MIL-DTL-23053/4 o especificaciones similares si se utilizan en entornos marinos o desérticos hostiles.
