Una antena GPS recibe la débil señal circularmente polarizada a la derecha (RHCP) transmitida por satélites GNSS—centrada en la banda GPS L1 a 1575.42 MHz—y la alimenta a tu receptor para que pueda calcular una posición y una fijación de tiempo. La antena GPS derecha se decide con cuatro especificaciones: si es activa o pasiva, su ganancia y cifras LNA, el conector e impedancia, y cómo la montas en relación con un plano de tierra y una vista despejada del cielo. Esta guía orienta a los compradores técnicos en cada etapa del proceso, destacando las especificaciones que deben verificar antes de seleccionar una pieza.

Qué hace una antena GPS (y por qué importan la L1 y la polarización)

Los receptores GPS de consumo e industriales se bloquean principalmente en la frecuencia L1, 1575.42 MHz. Los receptores multibanda y RTK suman L2 (1227.60 MHz), L5 (1176.45 MHz) y las bandas equivalentes GLONASS, Galileo y BeiDou, por lo que una antena multi-constelación debe sintonizarse en una ventana más amplia que un parche L1 de una sola banda. Las señales satelitales son RHCP, por lo que un elemento de antena GPS está diseñado para polarización circular a la derecha—esto rechaza las reflexiones multipath de la izquierda y es una razón por la que no puedes simplemente sustituir una antena látigo lineal genérica y esperar una solución sólida.

Debido a que la señal recibida es extremadamente débil (aproximadamente -125 a -130 dBm en la antena), la cadena de señal desde el elemento hasta el receptor es implacable. Cada dB de pérdida en la línea de alimentación y cada dB de ruido añadido antes de los correlatores del receptor te cuesta directamente la relación portadora-ruido, tiempo para la primera fijación y precisión en ambientes obstruidos.

Ruta de señal

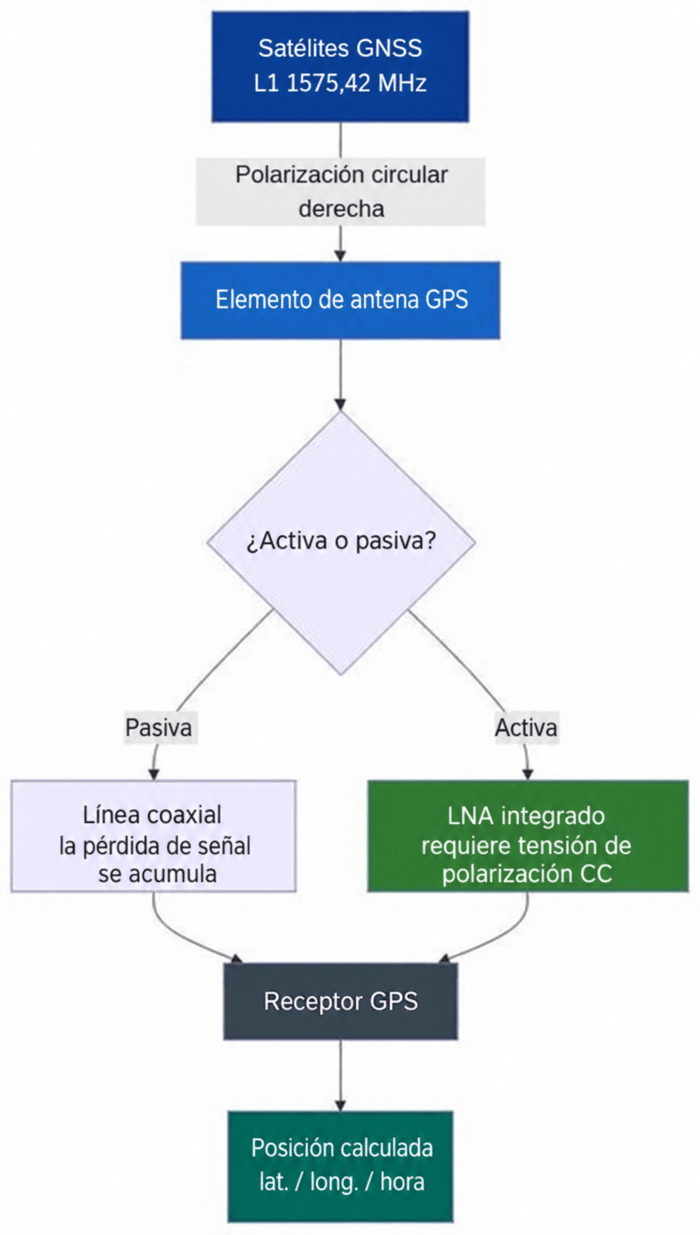

El diagrama a continuación muestra la decisión que domina la selección de antenas GPS—activa versus pasiva—y dónde se encuentra el amplificador de bajo ruido (LNA) en la cadena.

Antena GPS activa vs pasiva: la decisión que más importa

Una antena GPS pasiva es solo el elemento radiante y la red correspondiente—sin amplificador. Funciona bien solo cuando el cable coaxial hacia el receptor es muy corto y de baja pérdida, porque no hay nada que compense la atenuación del cable. Una antena GPS activa integra un amplificador de bajo ruido (LNA) justo detrás del elemento; el receptor envía voltaje DC por el coaxial para alimentarlo. Colocar ganancia en la antena establece la figura de ruido del sistema temprano en la cadena, por lo que el LNA compensa la pérdida por línea de alimentación y preserva la relación portador-ruido en tramos largos.

La mayoría de las antenas GPS externas que se venden para vehículos, gateways IoT, servidores de temporización e instalaciones remotas están activas precisamente por esta razón. Antes de especificar una, verifica tres números con la hoja de datos de tu receptor:

• Ganancia LNA — comúnmente en el rango de ~26–30 dB para módulos automotrices/patch; confirma la cifra real en la pieza específica.
• El voltaje de polarización requerido — típicamente 2.7–5.5 V DC suministrado por el receptor por el coaxial. La ventana de voltaje de operación de la antena debe incluir lo que tu receptor emite.
• Consumo de corriente del amplificador — a menudo alrededor de 5–20 mA; relevante para diseños alimentados por batería y de bajo consumo.

Demasiada ganancia total por delante de un receptor que ya tiene un frontal sensible puede sobrecargarlo, así que empareja el amplificador de la antena con el receptor en lugar de asumir que "más ganancia es mejor." Cuando no estés seguro, lo seguro es leer el rango recomendado de ganancia de antena activa del receptor y elegir dentro de él.

Referencia rápida activa vs pasiva

Ganancia de antena GPS, tamaño del parche y plano de tierra

Se citan dos números diferentes de "ganancia" para una antena GPS y no son intercambiables. La ganancia del elemento (pasiva) describe qué tan bien el elemento radiante captura la señal RHCP, usualmente unos pocos dBic modestos para un parche cerámico. La ganancia LNA es la figura del amplificador mencionada arriba. Cuando una hoja técnica indica un solo número de ganancia grande para una antena activa, usualmente está dominada por el LNA.

Los elementos de parche cerámico dependen del plano de tierra: un parche de 25 mm se comporta diferente en una PCB pequeña que en un techo metálico grande, y los fabricantes ajustan el parche para un tamaño de plano de tierra asumido. Las antenas de disco de montaje magnético resuelven esto incluyendo su propio plano de tierra, lo cual es una de las principales razones por las que funcionan de manera predecible en el techo de un vehículo. Si vas a incrustar un parche sin revestimiento, confirma las dimensiones recomendadas del plano de tierra en la hoja de datos en lugar de adivinar.

Tipos de conectores de antena GPS

El conector en una antena GPS se elige para coincidir con el puerto receptor o módulo, el diámetro del coaxial y el entorno mecánico. Opciones comunes que encontrarás:

Las antenas y receptores GPS son sistemas de 50 ohms, así que mantén toda la cadena a 50 ohmios. Si necesitas moverte entre familias de conectores, un adaptador de calidad o un conjunto de cable hecho a la medida es el enfoque correcto—nuestro taller de cables personalizado puede terminar exactamente los conectores y la longitud que necesitas. Para una referencia más profunda sobre cualquiera de estas interfaces, consulta nuestra guía de tipos de conectores de antena que cubre SMA, N-type, U.Fl, MHF4 y más.

Pérdida de líneas de alimentación y cables: por qué importa la longitud del tramo

A 1575 MHz, la pérdida de coaxial aumenta rápido, y en una antena pasiva esa pérdida se reduce directamente a tu presupuesto de enlace. Incluso en una antena activa, la pérdida excesiva después del LNA sigue erosionando la señal, así que el tipo y la longitud del cable son parte del diseño—no algo secundario. Los cables delgados como el RG-174 son convenientes, pero con pérdida a distancia; los tipos de baja pérdida como LMR-240/LMR-400 conservan mucha más señal en trayectos externos largos. Calcula la pérdida para tu frecuencia y longitud exactas antes de comprometerte con un cable; nuestra guía de selección de cables de antena con cifras reales de pérdida por pie da los números, y si el desajuste que buscas es del lado de la antena, nuestra guía explicada por VSWR muestra cómo el desajuste de impedancia se convierte en potencia reflejada.

Montaje y vista despejada al cielo

Una antena GPS necesita una vista clara del cielo. Debido a que la señal es tan débil, las obstrucciones, los recubrimientos metálicos y los parabrisas calefactados/metalizados la atenuan considerablemente; una antena externa casi siempre supera a una posición dentro de la cabina o dentro de la cabina para vehículos y despliegues IoT. Ajusta el soporte con la superficie y el perfil de vibración: discos magnéticos para uso temporal o de vehículos, soportes de tornillo/orificio pasante para instalaciones permanentes, y carcasas con certificación IP para exposición al aire libre. Si planeas una instalación fija al aire libre, los mismos principios de montaje en nuestra guía de selección de montajes de antena (tipo de superficie, tierra, impermeabilización) aplican directamente a las antenas GPS.

Cómo elegir una antena GPS: una breve lista de verificación

• Bandas: L1 de una sola banda para posicionamiento básico, o multibanda (L1/L2/L5) y multiconstelación para RTK/alta precisión.
• Activo o pasivo: Activo para cualquier cable significativo; pasivo solo para un cable muy corto en el receptor.
• Ganancia LNA + voltaje de polarización: Ambos deben caer dentro de la ventana recomendada de antena activa de tu receptor.
• Conector + impedancia: Iguala el puerto del receptor; mantén la cadena en 50 ohmios.
• Tipo/longitud de cable: Calcular pérdida a 1575 MHz; usar coaxial de baja pérdida en tiradas largas.
• Plano de tierra + montaje: Confirmar necesidades del plano de tierra; montar con vista del cielo despejado y la calificación ambiental adecuada.
