Guía de selección de antena GPS: Activa vs pasiva, pérdida de señal del cable, conectores y montaje
Ricardo Carrasco
Antenas | Antenas GPS
14 minutos de lectura
Tabla de Contenidos
- ¿Qué es una antena GPS? La respuesta corta para los compradores
- Antena GPS activa vs. pasiva: La decisión que tomas primero
- La sección de pérdida de señal del cable: Por qué la longitud de tu tramo determina el tipo de antena
- Selección de conectores: SMA, TNC, Tipo-N, FME y MCX
- Bandas de frecuencia GNSS: Qué significan L1, L2 y L5 para la selección de antena
- Montaje: Magnetismo, Superficie, Poste y Enchufado
- Sugerencias de enlaces internos
- Preguntas Frecuentes
¿Qué es una antena GPS? La respuesta corta para los compradores
Una antena GPS es una antena receptora sintonizada en el rango de frecuencias de 1,1–1,6 GHz utilizado por los sistemas globales de navegación por satélite (GNSS). Captura las señales de RF extremadamente débiles emitidas por satélites que orbitan a aproximadamente 20.000 km de altitud y las entrega a un receptor GPS, estación base RTK, módulo de temporización, unidad telemática o cualquier otro dispositivo dependiente de GNSS.
El GPS es una constelación dentro del ecosistema más amplio del GNSS. Los receptores y antenas modernos soportan cada vez más varias constelaciones simultáneamente:
- GPS (EE. UU.) — L1: 1575,42 MHz, L2: 1227,60 MHz, L5: 1176,45 MHz
- GLONASS (Rusia) — 1598–1606 MHz
- Galileo (UE) — E1: 1575,42 MHz, E5: 1176,45 MHz
- BeiDou (China) — B1: 1561,10 MHz, B2: 1207,14 MHz
Cuando una hoja técnica dice "antena GNSS" significa que la antena soporta al menos alguna combinación de estas constelaciones. Cuando dice "antena GPS" normalmente se refiere solo a L1 o GPS L1/L2. Verifica la cobertura de bandas con la hoja de especificaciones de tu receptor antes de hacer el pedido.
Antena GPS activa vs. pasiva: La decisión que tomas primero
Esta es la decisión más importante en la selección de antenas GPS y la que la mayoría de los compradores se equivocan al activar por defecto sin pensar bien en el sistema.
¿Qué es una antena GPS pasiva?
Una antena GPS pasiva contiene solo el elemento radiador — un parche cerámico o un pequeño dipolo — y no tiene electrónica interna. Recibe señales satelitales y las envía directamente al receptor mediante cable coaxial. No se necesita energía. El nivel de señal en la salida del receptor equivale a la señal capturada por la antena menos todas las pérdidas de señal de cables y conectores.
Las antenas GPS pasivas son correctas cuando:
- El cable que va de la antena al receptor mide menos de 3–5 metros
- El receptor tiene su propio LNA interno (amplificador de bajo ruido) — la mayoría de los chipsets GPS modernos lo tienen
- El presupuesto de ruido del sistema puede absorber la pérdida de señal sin degradar la precisión de la posición
- La fuente de alimentación a la línea de alimentación de la antena no está disponible o no es indeseable
¿Qué es una antena GPS activa?
Una antena GPS activa integra un amplificador de bajo ruido (LNA) directamente dentro de la carcasa de la antena, justo detrás del elemento radiador. El LNA amplifica la señal satelital recibida en la fuente — antes de que la pérdida de señal del cable reduzca la intensidad de la señal — y envía una señal amplificada a través del cable coaxial hasta el receptor.
Las antenas GPS activas requieren alimentación continua (normalmente 3,3V o 5V) suministrada mediante el cable coaxial del receptor. La mayoría de los receptores GPS con puerto de antena externo suministran este voltaje automáticamente.
Se requieren antenas GPS activas cuando:
- La longitud del cable supera los 5 metros (las matemáticas del presupuesto de señal te mostrarán por qué — ver más abajo)
- Operar en entornos con señales atenuadas (dentro de vehículos, bajo obstrucción parcial)
- Uso de antenas de parche de pequeña apertura con ganancia pasiva inherentemente baja
- El receptor no tiene LNA interno y requiere señal preamplificada
Tabla de Decisiones Activa vs. Pasiva
____________________________________________________________
La sección de pérdida de señal del cable: Por qué la longitud de tu tramo determina el tipo de antena
Esta es la sección que la mayoría de las antenas GPS se saltan. También es la sección que determina si tu sistema funciona o no.
Las señales GPS llegan a la superficie terrestre con un nivel de potencia extremadamente bajo — típicamente alrededor de -130 dBm en la antena. Esto apenas supera el nivel de ruido de la mayoría de los receptores. Cada dB de pérdida en tu cable coaxial degrada directamente la precisión de posición y el tiempo de adquisición del satélite.
La pérdida de señal del cable depende de la frecuencia
GPS L1 opera en 1575,42 MHz. A esta frecuencia, la pérdida de señal del cable coaxial es significativamente mayor que en WiFi a 2,4 GHz o frecuencias más bajas. La pérdida aumenta tanto con la frecuencia como con la longitud del cable.
Pérdida de señal aproximada a 1575 MHz (GPS L1):
Regla general: Si tu antena GPS pasiva tiene 3 dBi de ganancia y tu receptor necesita al menos -140 dBm para adquirir satélites, tienes aproximadamente 10–13 dB de presupuesto para pérdida de señal del cable antes de empezar a perder el bloqueo. A frecuencias GPS L1 en RG58, ese presupuesto se agota en menos de 50 pies.
El cálculo del presupuesto de la señal
Señal en el receptor (dBm) =
Señal satelital en la antena (~-130 dBm)
+ Ganancia de antena (dBi)
+ Ganancia LNA (solo antenas activas, dB)
− Pérdida de señal de cable (dB/ft × longitud de recorrido)
− Pérdida del conector (~0,2–0,5 dB por conector)
Ejemplo — Pasiva, recorrido RG58 de 25 pies:
- Señal satelital: -130 dBm
- Ganancia de antena: +3 dBi
- Pérdida de señal de cable (25 pies RG58 a 1575 MHz): -7 dB
- 2 conectores: -0,6 dB
- Señal en el receptor: -134,6 dBm — adquisición marginal degradada
Ejemplo — Activo, tramo LMR240 de 50 pies:
- Señal satelital: -130 dBm
- Ganancia de antena: +3 dBi
- Ganancia LNA: +28 dB
- Pérdida de señal de cable (50 ft LMR240): -5,5 dB
- 2 conectores: -0,6 dB
- Señal en el receptor: -105,1 dBm — excelente y adquisición rápida
Por eso los cables largos tienen antenas activas de fuerza. No es una preferencia de producto — es una matemática de presupuesto señal.
Compra cables de antena de baja pérdida en Data Alliance: data-alliance.net/antenna-cables Conjuntos de cables personalizados disponibles en LMR200, LMR240, LMR400 y LMR600 con el conector que elijas — cortado a la longitud exacta. Solicita un presupuesto personalizado para cable →
____________________________________________________________

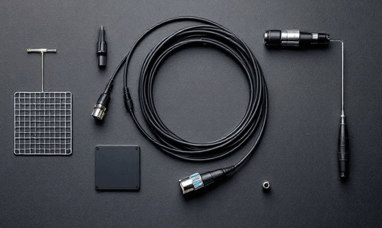

Selección de conectores: SMA, TNC, Tipo-N, FME y MCX
El conector del cable de tu antena GPS no es una idea secundaria. Un conector desajustado o de baja calidad introduce discontinuidades de impedancia que degradan la señal, y a frecuencias GPS (1,5+ GHz) incluso un conector marginal añade pérdida medible.
Tipo de conector por aplicación
https://www.data-alliance.net/SMA-adapters/
https://www.data-alliance.net/RP-SMA-adapters/
La penalización del adaptador
Cada adaptador de cambio de género o adaptador tipo conector en tu cadena de señal añade aproximadamente 0,2–0,5 dB de pérdida y un punto adicional potencial de entrada de agua. Para sistemas GPS, minimiza los adaptadores. Si tu antena tiene una hembra TNC y tu receptor tiene un macho SMA, pide el cable con macho TNC en un extremo y hembra SMA en el otro — no un cable más dos adaptadores. Los conjuntos de cables personalizados de Data Alliance están diseñados según especificaciones con cualquier combinación de conectores.
____________________________________________________________
Bandas de frecuencia GNSS: Qué significan L1, L2 y L5 para la selección de antena
La mayoría de las antenas GPS comerciales son solo L1. Entender cuándo necesitas cobertura L2 o L5 es fundamental para aplicaciones de precisión.
L1 (1575,42 MHz) — Posicionamiento estándar
L1 es la señal GPS civil principal. Una antena GPS solo L1 es correcta para:
- Seguimiento de activos, telemática de flota
- Navegación general (vehículo, marina, aviación)
- Etiquetado de ubicación en IoT
- RTK de frecuencia única en líneas base cortas (10 km)
L1 + L2 (1227,60 MHz) — Topografía y RTK
Añadir L2 permite al receptor calcular y corregir el retardo ionosférico — la principal fuente de error en la posición de precisión. La doble frecuencia L1/L2 es necesaria para:
- Topografía y cartografía
- Posicionamiento RTK (Cinemática en Tiempo Real) con precisión centimétrica
- RTK de línea base larga (líneas base de 10 km)
- Estaciones de referencia geodésicas
Las antenas L1/L2 son físicamente más grandes (para mantener la eficiencia en ambas frecuencias) y más caras. La antena debe tener un plano de tierra suficiente para rechazar el multipath en ambas frecuencias.
L1 + L5 (1176,45 MHz) — Crítico para la seguridad y multiconstelación
L5 es una señal civil más reciente, de mayor potencia y más precisa. Se requiere soporte de doble frecuencia L1/L5 para:
- Aproximación de precisión en aviación (dependiente de SBAS/WAAS)
- Posicionamiento de vehículos autónomos
- Receptores GNSS multiconstelación (GPS + Galileo E5 a 1176,45 MHz)
Antenas GNSS multiconstelación
Las antenas modernas de alta precisión cubren toda la banda L: aproximadamente 1164–1610 MHz, capturando simultáneamente GPS L1/L2/L5, GLONASS L1/L2, Galileo E1/E5 y BeiDou B1/B2. Estas antenas ofrecen:
- Satélites más visibles en cualquier momento
- Mejor dilución geométrica de precisión (GDOP)
- Tiempos de reparación más rápidos y mejor rendimiento bajo obstrucción
Tabla resumen de bandas de frecuencia:
____________________________________________________________
Montaje: Magnetismo, Superficie, Poste y Enchufado
El montaje de la antena GPS no es solo una decisión mecánica: afecta directamente al rendimiento de la antena a través del tamaño del plano de tierra y la vista del cielo.

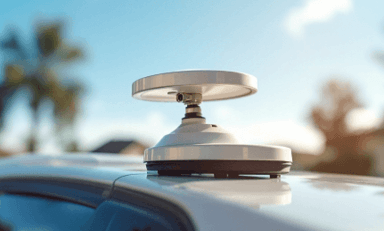

Montaje magnético
El estilo de montaje más común para vehículos y despliegues temporales. Una antena GPS de base magnética se fija a cualquier superficie metálica ferrosa. El techo metálico del vehículo actúa como un plano de tierra, lo que en realidad mejora el rendimiento de la antena al reducir el multitrayecto desde abajo.
Mejor para: vehículos de flota, vehículos de exploración, instalaciones temporales en tejados, unidades móviles de mando
Especificaciones clave a comprobar: fuerza de tracción del imán (mínimo 5 libras para velocidades en autopista), enrutamiento de cables (a través del sello de la puerta vs. permanente), clasificación IP si está expuesto al clima.
Montaje de superficie / adhesivo
Se utilizan antenas GPS de base adhesiva donde no es posible montar el material de fibra de vidrio: barcos de fibra de vidrio, techos de vehículos plásticos, autocaravanas e instalaciones fijas sin metal ferroso. El rendimiento depende en gran medida del plano de tierra proporcionado por la superficie de montaje.
Ideal para: Marina, aviación, instalaciones permanentes de vehículos, equipamiento industrial
Soporte para poste / mástil
Las antenas GPS montadas en postes se utilizan en aplicaciones de topografía, estación base RTK y referencia geodésica. Estas antenas están mecanizadas con precisión con especificaciones de estabilidad en el centro de fase: el centro mecánico de la antena se alinea con la posición GPS medida. Las antenas montadas en poste suelen tener una base roscada de 5/8";-11 (rosca estándar para poste de topografía).
Ideal para: estaciones base RTK, rovers de topografía, monitorización geodésica, guía de precisión agrícola
Consulta los montajes y hardware de montaje de antenas de Data Alliance: data-alliance.net/antenna-mounts
Motaje al raz / montaje empotrado
Se utiliza en aplicaciones OEM donde la antena debe integrarse en una carcasa, panel de vehículo o carcasa. Normalmente un elemento de antena de parche sobre una base adhesiva o de rosca. El rendimiento depende en gran medida del diseño del plano de tierra.
Sugerencias de enlaces internos
- Cables de antena — Enlace desde la sección de pérdida de señal de cable
- Presupuesto personalizado de cable — Enlace desde la pérdida de señal de cable y las secciones de conectores
- Conectores SMA — Enlace desde la tabla de conectores
- Conectores TNC — Enlace desde la tabla de conectores
- Conectores tipo N — Enlace desde la mesa de conectores
- Conectores BNC — Enlace desde la tabla de conectores
- Soportes de antena — Enlace desde la sección de montaje
- Antenas WiFi — Enlace cruzado para compradores de antenas combinadas GPS+WiFi
- Blog acerca del significado de dBi — Discusión sobre el enlace cruzado desde la ganancia de antena
- Adaptadores PoE — Enlace cruzado para despliegues de GPS en estaciones base exteriores
____________________________________________________________
¿Listo para especificar tu sistema de antena GPS?
Data Alliance dispone de antenas GPS/GNSS activas y pasivas con especificaciones verificadas, además de la cadena completa de cable y conectores para que coincidan — cortados a medida a tu longitud exacta de tramo con cualquier combinación de conectores.
- Tienda de antenas GPS / GNSS →
- Solicita un ensamble de cable personalizado →
- Contacta con el Soporte Técnico para recibir ayuda para emparejar ganancia de antena, tipo de cable y conector con tu sistema.
Envío el mismo día en pedidos realizados antes de las 16:00 MST. Establecido en 2004. Envía a 95+ países.
____________________________________________________________
© Data Alliance — data-alliance.net | Nogales, AZ | Fundada en 2004
Preguntas Frecuentes
¿Cuál es la diferencia entre una antena GPS activa y una pasiva?
Una antena GPS pasiva contiene solo el elemento radiador y no tiene amplificador interno. Es adecuado para tramos cortos de cable (menos de 5 metros) donde el LNA interno del receptor se encarga de la amplificación. Una antena GPS activa integra un LNA directamente en la carcasa de la antena, amplificando la señal antes de que la pérdida de señal del cable la degrade. Se requieren antenas activas para cables de más de 5 metros y en entornos con alta atenuación de señal.
¿Cómo calculo cuánta pérdida de señal puede tolerar mi sistema de antena GPS?
Las señales GPS llegan a aproximadamente -130 dBm. Tu receptor necesita un nivel mínimo de señal (normalmente de -140 a -145 dBm) para mantener el bloqueo. Tu presupuesto de pérdida de señal de cable es la diferencia entre la señal en la salida de la antena y el umbral mínimo del receptor. En GPS L1 (1575 MHz), LMR400 pierde aproximadamente 0,65 dB por 10 pies, LMR240 pierde aproximadamente 1,1 dB por 10 pies, y RG58 pierde aproximadamente 2,8 dB por cada 10 pies.
¿Qué conector utiliza una antena GPS?
Las antenas GPS utilizan conectores RF de 50 ohmios. La SMA es más común para módulos interiores y receptores RTK. El TNC es estándar para instalaciones exteriores y de vehículos que requieren impermeabilización. El tipo N se utiliza para instalaciones exteriores de larga duración con cables LMR400 o LMR600. La FME es común en antenas de montaje de vidrio para automóviles/telemáticas. Siempre empareja el tipo de conector con el puerto de tu receptor — o pide un conjunto de cable personalizado con los conectores correctos en ambos extremos.
¿Necesito una antena GPS L1/L2 o L1/L5?
Para navegación general, seguimiento de activos y RTK de frecuencia única en líneas base cortas, una antena solo L1 es suficiente. Para posicionamiento de grado levantado, RTK de larga base (>10 km) o aplicaciones que requieran corrección ionosférica, se necesita una antena de doble frecuencia L1/L2. Para aproximación de precisión en aviación, se requieren vehículos autónomos y GNSS multiconstelación, antenas L1/L5 o de banda L completa (1164–1610 MHz).
¿Qué tamaño de plano de tierra necesita una antena GPS patch?
Una antena GPS patch funciona mejor con un plano de tierra de al menos 70 mm × 70 mm (para un parche de 25 mm) hasta 100 mm × 100 mm o más para una recepción satelital óptima a baja altitud. Los planos de tierra más grandes reducen la interferencia multitrayectoria de las señales reflejadas en superficies bajo la antena. Las antenas de vehículo de montaje magnético se benefician de que el techo del vehículo actúe como un gran plano de tierra. Las antenas de topografía montadas en postes suelen incluir un anillo de estrangulamiento integrado en el plano de masa para suprimir aún más el multipath.
