Antenas Dipolo: Media onda y un cuarto de onda
Tabla de Contenidos
Fundamentos, Aplicaciones y Soluciones Profesionales de RF
Las antenas dipolo: Media onda y un cuarto de onda son uno de los diseños más fundamentales y utilizados en el mundo de las telecomunicaciones. Gracias a su eficiencia, simplicidad estructural y versatilidad, continúan siendo la base de múltiples sistemas modernos de RF, incluyendo aplicaciones en IoT, redes inalámbricas industriales, radiodifusión, sistemas celulares, enlaces de datos y monitoreo remoto.
En Data Alliance, ofrecemos soluciones profesionales de antenas dipolo optimizadas para aplicaciones comerciales, industriales y de integración OEM, con soporte técnico especializado para asegurar el mejor desempeño según frecuencia, ganancia, polarización y entorno de instalación.

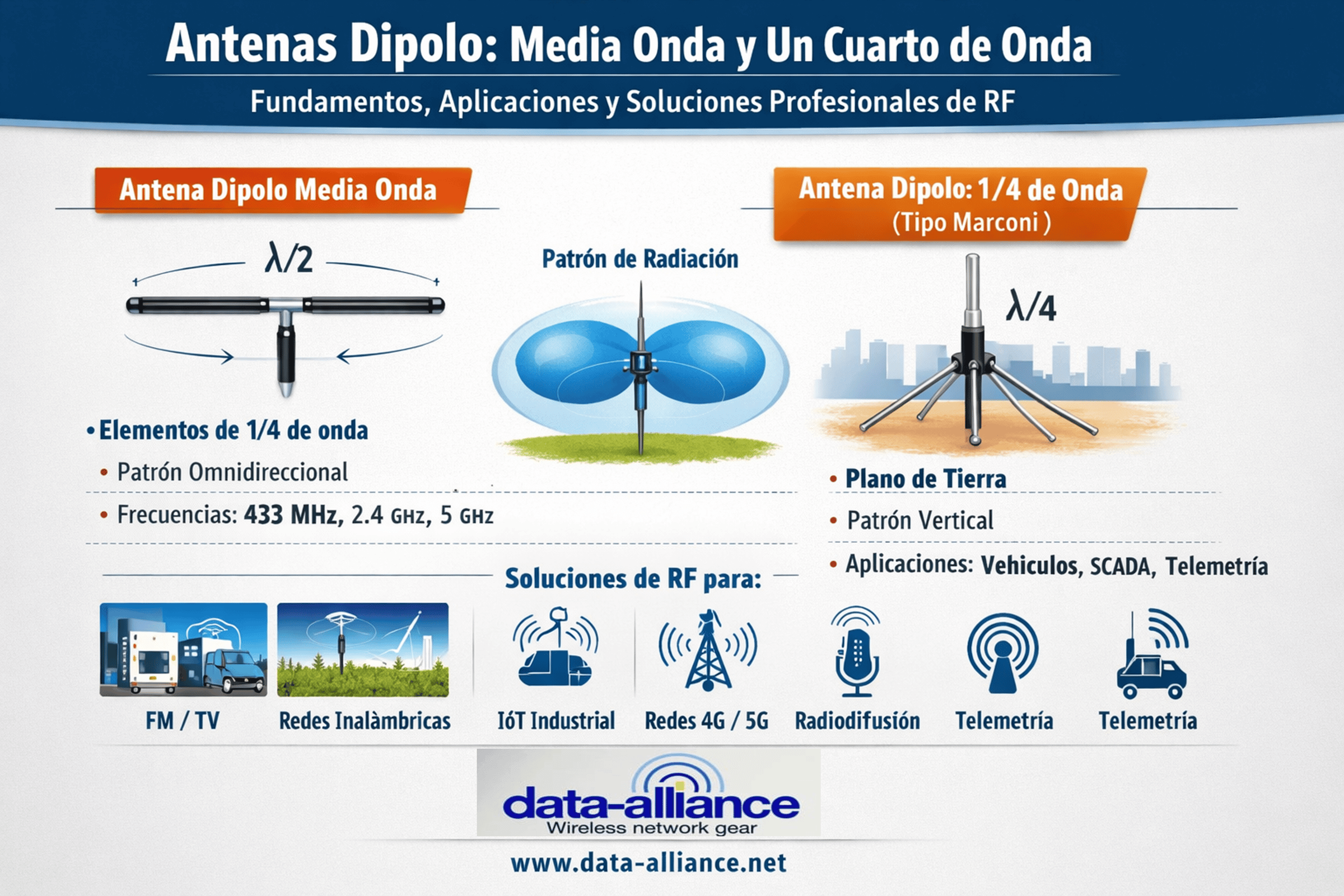

Antenas Dipolo: Media onda y un cuarto de ondaAntenas Dipolo de Media Onda
Las antenas dipolo de media onda son las más utilizadas dentro de esta categoría. Su diseño clásico consiste en dos conductores alineados, donde cada brazo mide aproximadamente un cuarto de la longitud de onda de la señal RF, sumando en total media longitud de onda (λ/2).
Ajustes prácticos de diseño
En aplicaciones reales, la longitud física del dipolo es ligeramente menor que λ/2 debido a factores como:
- Efecto del diámetro del conductor
- Factor de velocidad del material
- Constante dieléctrica del entorno
- Proximidad a otras estructuras metálicas
- Frecuencia exacta de operación
Por ello, el cálculo preciso es fundamental para lograr resonancia adecuada y máxima eficiencia de radiación. En Data Alliance, se consideran estos parámetros en el diseño y selección de antenas para asegurar adaptación óptima de impedancia (típicamente ~73 Ohm en espacio libre).
Patrón de radiación
Las antenas dipolo de media onda presentan un patrón de radiación omnidireccional en el plano perpendicular a su eje, con una ganancia teórica máxima de aproximadamente 2.15 dBi.
La radiación disminuye en los extremos del eje del dipolo y varía según el ángulo de elevación.
Este patrón las hace ideales como:
- Elemento excitador (driven element) en antenas Yagi
- Alimentador en sistemas parabólicos
- Elemento base en arreglos de antenas
- Antenas independientes en aplicaciones de corto y medio alcance
Aplicaciones comunes
Las antenas dipolo de media onda se utilizan ampliamente en:
- Antenas receptoras de FM
- Antenas internas de televisión (Set-top)
- Sistemas VHF y UHF
- Antenas de onda corta
- Sistemas IoT industriales
- Redes inalámbricas privadas
- Sistemas de telemetría
En entornos industriales, pueden emplearse en bandas como:
- 433 MHz
- 868 MHz
- 915 MHz
- 2.4 GHz
- 5 GHz
Data Alliance ofrece antenas dipolo optimizadas para estas frecuencias con diferentes configuraciones de conector (SMA, RP-SMA, N, TNC), cable coaxial de baja pérdida y opciones de montaje interior o exterior.
Antenas Dipolo de Un Cuarto de Onda (Tipo Marconi)
La antena de un cuarto de onda es una variante práctica y ampliamente utilizada. También conocida como antena Marconi, consiste en un único elemento vertical cuya longitud es aproximadamente λ/4 (lambda sobre cuatro). En radiofrecuencia (RF), la letra griega λ (lambda) representa la longitud de onda de una señal electromagnética..
Principio de funcionamiento
Cuando la antena se instala sobre un plano de tierra conductor, la reflexión del plano actúa como una “imagen espejo”, generando eléctricamente un dipolo equivalente de media onda.
Este diseño ofrece:
- Patrón omnidireccional
- Polarización vertical
- Baja complejidad estructural
- Buena eficiencia para sistemas móviles
Impedancia
La impedancia típica es aproximadamente 36 Ohm, aunque puede variar según el diseño y los radiales. Para mejorar la adaptación a 50 Ohm (estándar en sistemas RF modernos), se emplean técnicas como:
- Ajuste del ángulo de los radiales
- Matching networks
- Ajuste físico de longitud
Sistema de radiales
Para mejorar el rendimiento, las antenas de cuarto de onda incluyen radiales horizontales o inclinados que:
- Mejoran el plano de tierra
- Estabilizan la impedancia
- Incrementan eficiencia de transmisión
En aplicaciones donde no existe plano de tierra físico (vehículos, mástiles altos, estructuras no metálicas), se emplean:
- Planos de tierra simulados
- Placas metálicas
- Chasis vehicular
- Radiales artificiales
Los cables coaxiales se conectan a un alimentador desequilibrado en la base.
Aplicaciones típicas
Las antenas de un cuarto de onda se utilizan en:
- Antenas RF para vehículos
- Antenas móviles industriales
- Sistemas VHF y UHF
- Radiodifusión
- Telemetría
- Sistemas SCADA
- IoT agrícola y monitoreo remoto
En Data Alliance, este tipo de antena se ofrece en configuraciones robustas para exteriores, con protección UV, sellado contra humedad y opciones magnéticas para aplicaciones móviles.
Antenas Dipolo Plegado
El dipolo plegado es una variación donde ambos extremos del dipolo están conectados por un conductor adicional, formando una estructura cerrada.
Características principales
- Mayor impedancia de alimentación (hasta 300 Ohm)
- Mayor ancho de banda
- Mejor adaptación en sistemas balanceados
- Menor sensibilidad a variaciones de frecuencia
La impedancia depende de la relación de diámetros entre los conductores.
Patrón de radiación
Mantiene el mismo patrón básico que un dipolo de media onda, con radiación máxima perpendicular al eje.
Aplicaciones
- Antenas aéreas
- Sistemas FM
- Antenas de televisión VHF/UHF
- Sistemas Yagi
- Arreglos direccionales
- Sistemas parabólicos
En sistemas modernos, pueden integrarse en redes inalámbricas privadas o aplicaciones especiales donde se requiera adaptación a líneas balanceadas.
Otras Variantes de Antenas Dipolo
Existen múltiples configuraciones adaptadas a necesidades específicas:
- Dipolo múltiple de media onda
- Dipolo no resonante
- Antena Bow-Tie (ancho de banda extendido)
- Dipolo de jaula (cage dipole)
- Dipolo corto cargado
- Antena cuadrante
- Antena G5RV
- Antena Sloper
Cada una responde a requisitos particulares de ancho de banda, espacio físico, directividad o entorno operativo.
Integración Profesional en Sistemas Modernos
Aunque el dipolo es un diseño clásico, sigue siendo esencial en tecnologías actuales como:
- IoT industrial
- Redes LoRa y LPWAN
- Sistemas LTE / 4G / 5G
- Comunicaciones M2M
- Sistemas de monitoreo energético
- Agricultura inteligente
- Automatización industrial
En Data Alliance se brinda soporte técnico para:
- Selección de frecuencia óptima
- Cálculo de longitud efectiva
- Selección de cable coaxial
- Pérdidas por atenuación
- Adaptación de impedancia
- Elección de conector adecuado
- Polarización correcta
- Evaluación del entorno de instalación
Consideraciones Técnicas Clave
Al seleccionar una antena dipolo se deben evaluar:
- Frecuencia exacta de operación
- Ganancia requerida
- Polarización (vertical u horizontal)
- Tipo de conector
- Longitud y calidad del cable coaxial
- Entorno (interior/exterior)
- Interferencia cercana
- Plano de tierra disponible
- Regulaciones locales
Un diseño incorrecto puede reducir significativamente el alcance y la eficiencia del sistema.
Soporte Técnico Especializado
Data Alliance no solo provee antenas, sino soluciones completas que incluyen:
- Asesoría técnica personalizada
- Opciones OEM
- Antenas personalizadas
- Adaptadores RF
- Conectores SMA, N, TNC, RP-SMA
- Cables coaxiales de baja pérdida
- Accesorios de montaje
Nuestro equipo técnico ayuda a optimizar el desempeño total del sistema, reduciendo pérdidas y mejorando la estabilidad del enlace inalámbrico.
Conclusión
Las antenas dipolo Media onda y un cuarto de onda o plegadas siguen siendo una solución eficiente, económica y técnicamente sólida para múltiples aplicaciones modernas.
Su simplicidad estructural, eficiencia energética y adaptabilidad las convierten en una opción confiable tanto para aplicaciones domésticas como industriales.
En Data Alliance ofrecemos soluciones profesionales de RF diseñadas para maximizar el rendimiento en entornos reales, con soporte técnico especializado que garantiza que cada antena seleccionada cumpla con los requisitos específicos de su proyecto.
Para asesoría personalizada o selección de antena adecuada, visite: www.data-alliance.net
Preguntas Frecuentes
¿Qué es una antena dipolo y por qué sigue siendo tan utilizada en sistemas RF modernos?
Una antena dipolo es uno de los diseños más fundamentales en telecomunicaciones, compuesta típicamente por dos elementos conductores alineados. A pesar de su diseño sencillo, ofrece excelente eficiencia, estabilidad y versatilidad.
Continúa siendo ampliamente utilizada en aplicaciones modernas como IoT industrial, redes inalámbricas privadas, radiodifusión, sistemas celulares, telemetría y comunicaciones M2M debido a su patrón de radiación predecible, facilidad de integración y bajo costo de implementación.
¿Cuál es la diferencia entre una antena dipolo de media onda y una de cuarto de onda?
La principal diferencia radica en su longitud física y configuración:
- Dipolo de media onda (λ/2): Consta de dos brazos, cada uno de un cuarto de longitud de onda. No requiere plano de tierra y tiene una impedancia típica cercana a 73 Ohm.
- Dipolo de cuarto de onda (λ/4 o tipo Marconi): Utiliza un solo elemento vertical y requiere un plano de tierra (real o simulado) para funcionar correctamente. Su impedancia típica es de aproximadamente 36 Ohm.
Las antenas de media onda suelen emplearse como elemento excitador en sistemas Yagi o parabólicos, mientras que las de cuarto de onda son comunes en aplicaciones móviles y vehiculares.
¿Por qué la longitud real de una antena dipolo no es exactamente λ/2 o λ/4?
En condiciones prácticas, la longitud física debe ajustarse debido a varios factores técnicos, como:
- Diámetro del conductor
- Constante dieléctrica del entorno
- Frecuencia exacta de operación
- Proximidad a estructuras metálicas
- Factor de velocidad del material
Estos elementos afectan la resonancia y la adaptación de impedancia. Un cálculo incorrecto puede generar pérdidas de eficiencia, alto VSWR y reducción en el alcance del sistema.
¿Qué tipo de aplicaciones utilizan antenas dipolo en entornos industriales?
Las antenas dipolo se utilizan ampliamente en aplicaciones como:
- Sistemas IoT industriales
- Redes LoRa y LPWAN
- Sistemas SCADA
- Telemetría remota
- Monitoreo energético
- Agricultura inteligente
- Comunicaciones M2M
- Redes privadas en bandas 433 MHz, 868 MHz, 915 MHz, 2.4 GHz y 5 GHz
Su confiabilidad y facilidad de integración las hacen ideales para proyectos comerciales y OEM.
¿Qué es un dipolo plegado y cuándo se recomienda su uso?
El dipolo plegado es una variación donde los extremos del dipolo están conectados por un conductor adicional, formando un circuito cerrado.
Se recomienda cuando se requiere:
- Mayor impedancia de alimentación (hasta 300 Ohm)
- Mayor ancho de banda
- Mejor adaptación a líneas balanceadas
- Integración en sistemas Yagi o arreglos direccionales
Mantiene el mismo patrón de radiación que el dipolo de media onda, pero ofrece ventajas en adaptación y estabilidad de frecuencia.
¿Qué factores deben evaluarse antes de seleccionar una antena dipolo?
Para garantizar el mejor rendimiento, es fundamental considerar:
- Frecuencia exacta de operación
- Ganancia requerida
- Polarización (vertical u horizontal)
- Tipo de conector (SMA, RP-SMA, N, TNC)
- Longitud y calidad del cable coaxial
- Entorno de instalación (interior o exterior)
- Disponibilidad de plano de tierra
- Nivel de interferencia cercana
- Regulaciones locales
Una selección incorrecta puede afectar significativamente la eficiencia del enlace inalámbrico.
¿Qué soporte ofrece Data Alliance en la selección e integración de antenas dipolo?
Data Alliance ofrece soluciones completas que incluyen:
- Asesoría técnica personalizada
- Selección de frecuencia óptima
- Cálculo de longitud efectiva
- Optimización de adaptación de impedancia
- Selección de cable coaxial de baja pérdida
- Opciones OEM y antenas personalizadas
- Amplia variedad de conectores RF y accesorios
Nuestro equipo técnico ayuda a maximizar el rendimiento del sistema, reducir pérdidas por atenuación y mejorar la estabilidad del enlace inalámbrico en entornos reales.
