Conectores y Cables de Antena RP-SMA y SMA

Los conectores y cables de antena SMA y RP-SMA son componentes fundamentales en sistemas de comunicación inalámbrica, ya que garantizan una conexión segura, estable y de baja pérdida entre la antena y el equipo. Aunque a simple vista pueden parecer similares, existen diferencias importantes en su diseño, polaridad y compatibilidad que pueden generar confusión. A continuación, se explican las características, aplicaciones y especificaciones técnicas de los conectores SMA estándar y de polaridad inversa (RP-SMA), así como los detalles sobre nuestros cables y materiales de fabricación.

El género de los conectores RP-SMA es contraintuitivo de dos maneras:

• El género se refiere a las clavijas macho/hembra en el interior - no a los hilos.
• Los conectores con "RP" resultan más complicados por la "polarización inversa" (RP):
• Los pins son hembra cuando parecen ser macho, y viceversa.
• Si la documentación se refiere al conector como "invertido____ ": Este es el mismo RP-____ (por ejemplo, "SMA invertido" = RP-SMA)
• El RP-SMA-hembra tiene un pin
• El RP-SMA-macho tiene un enchufe
• El SMA-hembra tiene un enchufe
• El SMA-macho tiene un pin

Conectores de SMA Estándar vs. Conectores de Polaridad Inversa SMA (RP-SMA):

• SMA estándar: el conector macho tiene un pasador central y un cilindro de tuerca en forma hexagonal con un roscado interno. El conector hembra tiene un receptáculo central y una carcasa externa con hilos externos.
• Polaridad inversa SMA (RP-SMA): El pin central macho se reemplaza con un receptáculo, de manera similar, el receptáculo hembra se reemplaza por un pin central. Los conectores estándar SMA y RP-SMA no son compatibles.
• Esta inversión se realiza en algunos equipos donde existe el peligro de que el usuario pueda dañar los conectores debido a la posición del acoplamiento o a un acoplamiento repetido.

Tabla Comparativa SMA vs. RP-SMA

En conectores SMA y RP-SMA el género se define por el contacto central, no por la rosca.

Forzar la conexión entre SMA y RP-SMA puede dañar permanentemente el pin central y comprometer la integridad RF del sistema.

Detalles acerca de polaridad inversa (RP) / Conectores y adaptadores de género inverso

• Los conectores RP-SMA fueron introducidos originalmente para cumplir con regulaciones FCC que buscaban evitar el uso de antenas de alta ganancia no autorizadas en equipos WiFi. La inversión del pin central impedía el uso de antenas estándar SMA.
• Por ejemplo, un macho de género invertido consta de un cuerpo macho, aunque, el dieléctrico y el contacto son hembra.
• Básicamente, una hembra RP se verá como un macho normal, y un macho RP se verá como una hembra normal. Los conectores de polaridad inversa y los adaptadores no se ajustan al estándar de conectores coaxiales. Tratar de hacerlo puede dañar el conector.

Los conectores SMA se ven favorecidos por su mecanismo de acoplamiento de tornillo que es confiable y muy resistente a las vibraciones. Los conectores de latón estándar también se caracterizan por ser relativamente económicos.

El conector SMA (Versión Sub-Miniatura A) es un conector coaxial RF de semi precisión con función de acoplamiento de atornillado. El conector hembra tiene un cilindro roscado con una densidad precisa de 36 hilos por pulgada. El conector macho tiene una tuerca de forma hexagonal la cual se ajusta de manera segura alrededor del cilindro hembra para realizar un acoplamiento preciso y ajustado. Este acoplamiento es bastante seguro y tiene una excelente durabilidad mecánica. Los conectores están fabricados de acero inoxidable o latón, cubiertos con níquel u oro alrededor de los enchufes.

Los conectores SMA tienen una impedancia de 50 ohmios utilizada desde DC a 18 GHz.

• WiFi 2.4 GHz
• WiFi 5 GHz
• LTE (600 MHz – 2.7 GHz)
• ISM 433 MHz
• GNSS 1.575 GHz

Los conectores macho y hembra usan dieléctrico de politetrafluoroetileno (PTFE). Los conectores tienen un ciclo de acoplamiento de 500 veces, que solo se puede lograr aplicando el esfuerzo de torsión recomendado durante el acoplamiento.

Aplicaciones comunes de los conectores y cables de SMA y RP-SMA:

• Antenas WiFi, antenas LTE, GSM , ISM y CDMA y antenas 433MHz
• Antenas BlueTooth
• Estaciones base
• Antenas de mano para radio y teléfono
• Comunicaciones establecidas de máquina a máquina
• Astronomía radial

Especificaciones Técnicas Relevantes

• Impedancia: 50 Ω
• VSWR típico: ≤ 1.2:1
• Pérdida de inserción típica: < 0.2 dB
• Torque recomendado: 0.56 Nm (5 in-lbs)
• Ciclos de acoplamiento: 500

Nuestros Cables con Conectores RP-SMA:

Los siguientes cables tienen enchufes RP-SMA-macho en ambos lados:

• PR0, PR1, PR2, PR3, PR6, PR9
• PR0 es un cable de 18-pulg.  PR1 es de 1 metro, PR2 es de 2 metros, etc hasta PR9 (9 metros).
• Vea todos nuestros cables con conectores RP-SMA-macho en ambos extremos del cable

Cables de Extensión:

• E0, E1,  E9  son cables de extensión RP-SMA, que se pueden utilizar para extender los cables de la serie PR (el resultado final sería RP-SMA-macho en ambos lados: enchufes en ambos lados)
• E0 es un cable de 18 pulgadas.  E1 es de un metro, E2 es de 2 metros, etc, hasta E15 (15 metros)
• Vea todos nuestros cables extensores RP-SMA

RP-SMA en ángulo recto: Cables y adaptadores con conector RP-SMA de ángulo recto

Tenemos muchos cables y adaptadores con un conector RP-SMA en un extremo, y otro tipo de conector en el otro extremo ("cables especiales").

Todos los cables de antena en nuestro sitio / tienda tienen cable de tipo equivalente o superior a LMR100A, en calidad y pérdida de  señal por metro.

Nuestros cables de 2 a 9 metros están hechos de  cable de tipo equivalente a LMR200 en calidad y pérdida de señal por metro.  Los cables más largos están hechos de cable de tipo equivalente a LMR400. La calidad superior del nuestros cables se traduce en una pérdida de señal más baja y un mejor rendimiento.

Es mejor tener el cable más corto que responda a sus necesidades, ya que algo de la intensidad de la señal se puede perder en el cable de la antena.

Pérdida de señal por metro:

• Cable LMR100A: ~1.28 dB por metro (a 2.4 GHz)
• Cable LMR200: ~0.54 dB por metro (a 2.4 GHz)

La pérdida aumenta con la frecuencia (ej. será mayor a 5.8 GHz que a 900 MHz).

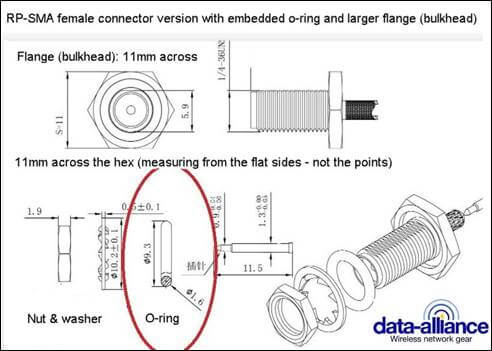

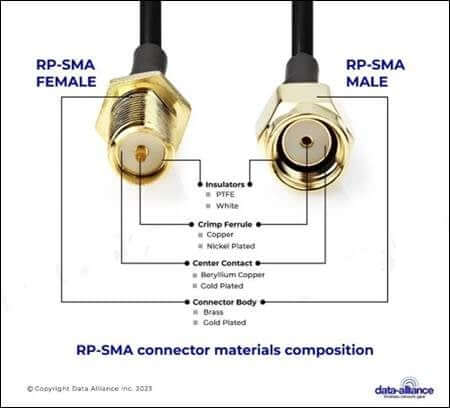

Composición de Materiales de los Conectores RP-SMA-Macho

Cuerpo del conector:

• Los conectores para uso en interiores tienen un cuerpo  de latón chapado en oro (en casi todos los casos), porque esta es la mejor aleación para el cuerpo del conector (a menos que esté destinado a uso en exteriores).
• Los conectores para uso en exteriores que se espera que estén expuestos al agua o a la intemperie tienen un cuerpo de latón niquelado, que es la mejor protección contra la corrosión y el óxido. Los adaptadores RP-SMA para uso en exteriores siempre están fabricados con latón niquelado.
• La mayoría de los conectores RP-SMA para cables de antena tienen un cuerpo de latón chapado en oro, y en los casos en los que los cables RP-SMA o antenas RP-SMA están destinados a un uso en exteriores, podemos fabricarlos con un cuerpo de latón niquelado para protección contra la corrosión.
• Contacto central: Cobre berilio, chapado en oro. El oro es un conductor muy eficaz y resistente a la corrosión. El chapado en oro garantiza una baja pérdida de señal con una conexión de alta calidad constante, incluso con ciclos frecuentes de acoplamiento y desacoplamiento a lo largo del tiempo.
• Abrazadera: cobre niquelado
• Aislantes: PTFE, que aísla el conductor central del blindaje exterior, evitando cortocircuitos e interferencias. El PTFE tiene una alta resistencia al calor y es un excelente aislante.
• Conductividad del oro vs níquel
• Diferencia entre uso indoor y outdoor
• Sellado IP67 para aplicaciones exteriores
• Protección UV en chaqueta del cable
• Blindaje doble o triple del coaxial

Atenuación del Cable según Frecuencia

¿Cuánto afecta el cable a mi alcance?

• Cada 3 dB = pérdida del 50% de potencia
• Un cable largo puede anular la ganancia de la antena
• Es mejor antena externa + cable corto

Aplicaciones Típicas

• Routers LTE industriales
• Gateways IoT
• Antenas WiFi industriales
• Sistemas M2M
• Telemetría
• CCTV inalámbrico
• Automatización industrial
• Equipos agrícolas
• Sistemas marinos

Instalación

• No girar el cable para apretar
• Sujetar siempre la tuerca hexagonal
• Usar torque adecuado
• Evitar tensiones mecánicas
• No doblar el coaxial debajo del radio mínimo

Conclusión

Comprender las diferencias entre conectores SMA y RP-SMA es esencial para garantizar compatibilidad, rendimiento y durabilidad en cualquier sistema RF. La correcta identificación del género —definido por el pin central y no por la rosca— evita daños mecánicos y pérdidas de señal que pueden afectar significativamente el alcance y la eficiencia del sistema. Asimismo, la selección adecuada del tipo de cable, su longitud y calidad (LMR100A, LMR200 o LMR400) influye directamente en la atenuación y el desempeño final, especialmente a frecuencias más altas. Utilizar materiales de alta calidad, aplicar el torque correcto e instalar correctamente los conectores asegura una conexión estable, baja pérdida de inserción y larga vida útil, optimizando así el rendimiento en aplicaciones WiFi, LTE, IoT, M2M e industriales.
