Pruebas de Antenas con Analizadores Vectoriales de Redes (VNA)
Tabla de Contenidos
La prueba de antena VNA es la forma más precisa de verificar que una antena esté correctamente adaptada a su sistema de alimentación de 50 ohmios en su rango de frecuencia previsto. Un analizador de red vectorial (VNA) mide cómo la energía RF es reflejada y transmitida por la antena bajo prueba, reportando parámetros S como S11 (pérdida de retorno), junto con VSWR e impedancia de punto de alimentación. Si una antena está mal sintonizada o el conjunto del cable tiene pérdida, un VNA lo muestra inmediatamente — antes de que te cueste alcance, rendimiento o vida útil del transmisor en el campo.
Esta guía explica qué mide un VNA, cómo configurarlo para pruebas de antena, los pasos de calibración que hacen que los resultados sean confiables y cómo se comparan los modelos comunes de VNA — desde un NanoVNA de menos de $100 hasta instrumentos de laboratorio Keysight y Rohde & Schwarz.

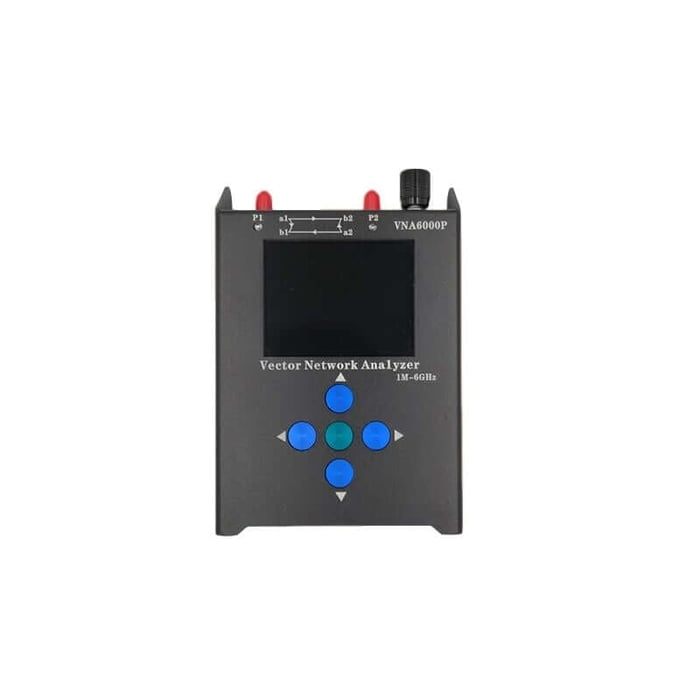

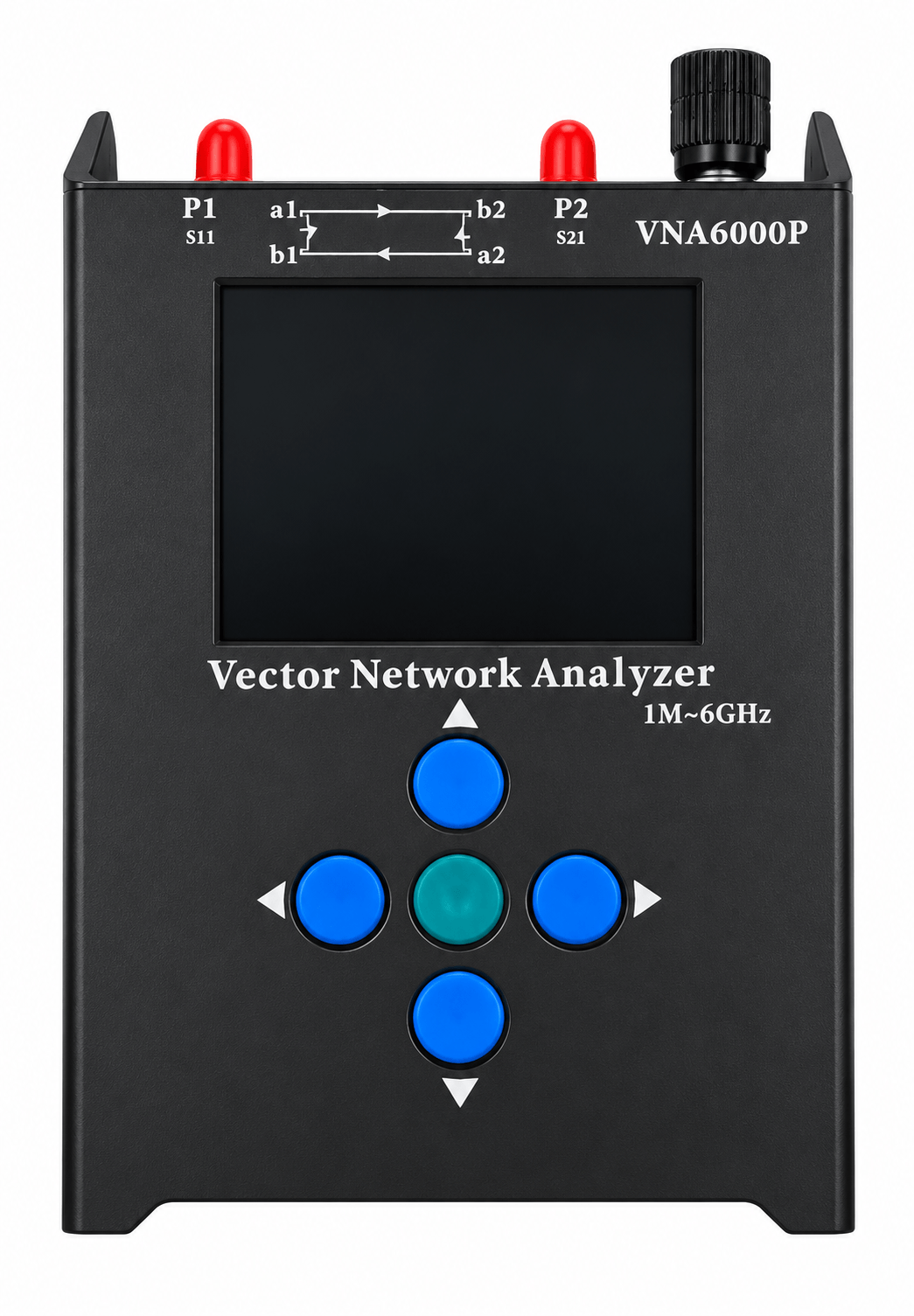

¿Qué es un analizador de redes vectoriales (VNA)?
Un analizador de redes vectoriales es un instrumento electrónico utilizado para medir los parámetros de red de redes eléctricas, principalmente en los rangos de frecuencia RF, microondas y ondas milimétricas. Los VNAs evalúan cómo las señales de RF se transmiten y reflejan a través de un dispositivo bajo prueba (DUT) — aquí, un ensamblaje de antena o cable de antena — y presentan los datos como parámetros S (parámetros de dispersión). Debido a que un VNA mide tanto la magnitud como la fase, ofrece una visión mucho más profunda que un simple medidor SWR.
Capacidades clave de un VNA
- S11 (pérdida de retorno / coeficiente de reflexión) – cuánta señal se refleja de regreso desde la antena.
- S21 (pérdida de inserción / ganancia directa) – cuánta señal pasa de un puerto a otro (útil para cables, filtros y pruebas de rango con dos antenas).
- Fase y magnitud de la respuesta de la señal a través de la frecuencia.
- Diagnósticos de ajuste de impedancia referenciados a 50 ohmios.
- Smith Chart en tiempo real, VSWR y visualización de ganancias.
¿Por qué usar un VNA para pruebas de antena?
Las antenas son componentes pasivos diseñados para irradiar o recibir señales electromagnéticas de manera eficiente en frecuencias específicas. Las pruebas de antena VNA confirman que la antena:
- Está correctamente adaptado a su línea de alimentación (típicamente 50 ohmios).
- Funciona dentro de su ancho de banda anunciado (rango de frecuencia).
- Minimiza la pérdida de retorno — las reflexiones que desperdician la energía transmiten.
- Opera dentro del VSWR deseado (una proporción de 2:1 o menos es un objetivo común; 1.5:1 o menos es mejor).
Una antena mal sintonizada — o un cable con pérdida entre la radio y la antena — puede causar menor alcance, menor calidad de señal, acumulación de calor en los transmisores y un consumo más rápido de batería en dispositivos móviles. Gran parte de lo que un VNA señala como una "antena defectuosa" en realidad es el conjunto del cable, por eso es importante probar la antena y el cable de antena juntos.
Pruebas comunes de VNA para antenas
| Medición | Propósito |
| S11 / Pérdida de devolución | Muestra qué tan bien está la antena emparejada con la línea de transmisión |
| VSWR (Relación de Onda Estacionaria de Voltaje) | Mide la eficiencia de reflexión; un VSWR de 1.5:1 o inferior suele ser deseable |
| Gráfico de Impedancia | Confirma la impedancia del punto de alimentación de la antena a través de la frecuencia (objetivo 50 Ω) |
| Verificación de ancho de banda | Asegura que la antena mantenga el rendimiento en toda su banda prevista |
Configuración típica de pruebas de VNA para antenas
Componentes que necesitas
- VNA (por ejemplo, Keysight, Rohde & Schwarz, o un NanoVNA de bajo costo)
- Kit de calibración — Estándares abiertos, cortos, de carga (y atravesando)
- Cables de prueba RF de baja pérdida y adaptadores compatibles con tu conector DUT
- Antena bajo prueba (AUT)
- Cámara anecoica o entorno de prueba abierto para mediciones en campo lejano
La calidad de tu cable de prueba y adaptador afecta directamente la precisión. Usa puentes doblemente blindados y de baja pérdida y la serie correcta de conectores para medir la antena, no el cable — por ejemplo, un cable SMA o adaptador para la mayoría de las antenas WiFi/IoT, o un cable o adaptador tipo N para antenas de mayor potencia y exteriores. Data Alliance fabrica estos ensamblajes a la medida, para que puedas coincidir el puente de prueba con el conector de tu antena.
Pasos básicos
- Calibra el VNA al final del cable de prueba usando SOLT (Short, Open, Load, Through) o un método equivalente, para que el plano de referencia esté en el conector de la antena.
- Conecta la antena al puerto 1 del VNA para una prueba S11 de un solo puerto.
- Mide y analiza la curva S11, la traza de impedancia del diagrama Smith y el VSWR a lo largo del rango de frecuencias.
- Opcionalmente, compara los resultados con las especificaciones de la hoja de datos o con una antena de referencia conocida como buena.
Ejemplos de casos de uso
- Los laboratorios de desarrollo de antenas prueban nuevos diseños para módulos inalámbricos integrados (LoRa, GPS, Wi-Fi, LTE).
- Los ingenieros de campo usan VNAs portátiles para verificar y sintonizar antenas en sistemas instalados (estaciones base, dispositivos IoT, UAVs).
- El control de calidad de fabricación confirma que cada lote de antena cumple con las especificaciones de pérdida de retorno e impedancia antes del envío.
Ventajas de usar un VNA
- Alta precisión en comparación con herramientas más simples como medidores SWR o analizadores de espectro.
- Amplio rango de frecuencias — muchos VNAs cubren kHz hasta multi-GHz.
- Diagnóstico visual — el Smith Chart hace que la sintonización sea intuitiva.
- Retroalimentación en tiempo real para ajustar elementos de antena o emparejar redes.
Consejos prácticos
- Siempre calibra cerca del DUT para eliminar los efectos del cable.
- Utiliza cables RF flexibles y de baja pérdida para mantener la integridad de la señal.
- Evita objetos conductores cercanos al hacer pruebas, especialmente en frecuencias altas.
- Para pruebas de patrones de radiación en campo lejano, empareja el VNA con un tocadiscos y antena de referencia en una cámara anecoica.
Modelos VNA Comunes: Rango de Frecuencia, Puertos, Caso de Uso y Rango de Precio
La VNA correcta depende de tu frecuencia principal, número de puertos y presupuesto. Verifica que la frecuencia máxima cubra tu banda más alta (por ejemplo, 6 GHz para WiFi 6E / 5 GHz para trabajo) antes de comprar.
| Modelo | Rango de frecuencias | Ports | Caso de uso | Nivel de precios |
| NanoVNA V2 Plus4 | 50 kHz – 4.4 GHz | 2 | Aficionado / campo | Lower (~$170–$300) |
| NanoVNA-H4 | 50 kHz – 1.5 GHz | 2 | Pruebas de antena de nivel inicial | Lower (~$70–$110) |
| RigExpert AA-230 ZOOM | 100 kHz – 230 MHz | 1 | Antena y cable HF/VHF | Menor (~$300–$400) |
| Siglent SVA1015X + VNA | 9 kHz – 1.5 GHz | 2 | Mediciones de banco de presupuesto | Mid (~$1,800–$2,500) |
| Anritsu ShockLine MS46122B | 1 MHz – 6 GHz | 2 | Pruebas de producción | Mid (~$7,000–$10,000) |
| Keysight FieldFox N9912A | 30 kHz – 6.5 GHz | 2 | Uso en campos accidentados | Más alto (~$10,000+) |
| Copper Mountain S5065 | 9 kHz – 6.5 GHz | 2 | Investigación y desarrollo de laboratorio / microondas | Más alto (~$12,000+) |
| Rohde & Schwarz ZNL3 | 5 kHz – 3 GHz | 2 | Precisión de laboratorio | Higher (~$15,000–$20,000) |
| Keysight E5071C ON | 9 kHz – 20 GHz | 2–4 | I&D y producción | Más alto (~$12,000–$50,000+) |
Los niveles de precio son aproximados y varían según la configuración y las opciones — verifica el precio actual y la frecuencia exacta/especificación del puerto con el fabricante antes de comprar.
Conclusión
Un VNA brinda una visión profunda de cómo se comporta una antena a través de la frecuencia y qué tan bien está adaptada a su sistema. Ya sea que estés construyendo dispositivos IoT, instalando infraestructura inalámbrica o resolviendo problemas de rango, las pruebas de antenas VNA son una habilidad fundamental para ingenieros y técnicos de RF. Combina el instrumento con cables de prueba de baja pérdida de calidad para que tus mediciones reflejen la antena misma — explora los cables y adaptadores de antena de Data Alliance, o contacta soporte técnico para un jumper de prueba personalizado.
Preguntas Frecuentes
¿Qué es un analizador vectorial de redes (VNA) y por qué es importante para las pruebas de antenas?
Un analizador vectorial de redes (VNA) es un instrumento electrónico que se utiliza para medir los parámetros de red de los sistemas de RF, microondas y ondas milimétricas. Evalúa cómo las señales son transmitidas y reflejadas por un dispositivo bajo prueba (DUT), generalmente expresadas como parámetros S. En las pruebas de antenas, los VNA son indispensables porque revelan qué tan bien se adapta una antena a su sistema, su rendimiento de ancho de banda y su eficiencia general.
¿Cuáles son los parámetros clave que mide un VNA para las antenas?
Las mediciones de VNA más comunes incluyen:
- S11 (Pérdida de retorno / Coeficiente de reflexión): Muestra cuánta señal se refleja desde la antena.
- S21 (Pérdida de inserción / Ganancia directa): Indica cuánta señal pasa de un puerto a otro.
- Impedancia: Verifica qué tan cerca coincide la antena con la línea de alimentación (generalmente 50 ohmios).
- VSWR (relación de onda estacionaria de voltaje): evalúa la eficiencia de reflexión, idealmente ≤ 2: 1.
- Análisis de gráficos de Smith: Visualiza la impedancia y las condiciones de coincidencia en tiempo real.
¿Por qué es importante la adaptación de impedancia en las pruebas de antenas?
La adaptación de impedancia garantiza que se transfiera la máxima cantidad de señal entre la antena y la línea de transmisión. Una mala coincidencia provoca reflejos (alta pérdida de retorno), que reducen el alcance, degradan la calidad de la señal, desperdician energía en forma de calor e incluso pueden dañar los transmisores o acortar la vida útil de la batería en los dispositivos móviles.
¿Cuáles son las pruebas de VNA más comunes que se realizan en las antenas?
Las pruebas clave incluyen:
- Pérdida de retorno (S11): Indica la eficiencia con la que irradia la antena.
- VSWR: Mide la eficiencia de reflexión; una relación más baja significa una mejor coincidencia.
- Gráficos de impedancia: Confirma la impedancia del punto de alimentación a través de la frecuencia.
- Verificación de ancho de banda: Garantiza que la antena mantenga el rendimiento en todo su rango operativo especificado.
¿Cómo se configura un VNA para probar antenas?
Una configuración típica incluye:
- Instrumento VNA (por ejemplo, Keysight, Rohde & Schwarz, NanoVNA).
- Kit de calibración (estándares abiertos, cortos, de carga).
- Cables/adaptadores de RF para la conexión.
- Antena bajo prueba (AUT).
- Entorno de prueba (cámara anecoica o área abierta para pruebas de campo lejano).
Pasos: Calibre el VNA (método SOLT), conecte la antena al puerto 1 y mida S11, VSWR e impedancia en todo el rango de frecuencia.
¿Cuáles son algunas de las ventajas de usar un VNA sobre herramientas más simples?
Los VNA proporcionan:
- Mayor precisión en comparación con los medidores de ROE o los analizadores de espectro.
- Amplia cobertura de frecuencia (de MHz a multi-GHz).
- Imágenes de diagnóstico en tiempo real, como Smith Charts.
- Retroalimentación inmediata para sintonizar antenas o redes coincidentes.
¿Cuáles son los errores comunes que se deben evitar al probar antenas con un VNA?
- No calibrar cerca del DUT: los efectos de cable pueden sesgar los resultados.
- Uso de cables de mala calidad: Los cables rígidos o de alta pérdida reducen la precisión.
- Pruebas cerca de objetos conductores: El metal circundante puede distorsionar las lecturas.
- Control del entorno de omisión: las antenas pueden comportarse de manera diferente en interiores que en configuraciones anecoicas o de campo abierto.
¿Qué VNA se usan comúnmente para las pruebas de antenas y cuánto cuestan?
Ejemplos de modelos populares:
- NanoVNA V2 Plus4: 50 kHz-4,4 GHz, portátil, ~$170–$300.
- RigExpert AA-230 ZOOM: 100 kHz–230 MHz, ideal para HF/VHF, ~$300–$400.
- Anritsu ShockLine MS46122B: 1 MHz-6 GHz, pruebas de producción, ~ $ 7,000- $ 10,000.
- Keysight FieldFox N9912A: VNA de campo resistente, ~ $ 10,000 +.
- Keysight E5071C ENA: De laboratorio, hasta 20 GHz, ~$12,000–$50,000+.
La elección depende de si eres un aficionado, un ingeniero de campo o si trabajas en investigación y desarrollo avanzados.
