Cables Coaxiales LMR vs RG: Pérdida de Señal y Rendimiento RF

La pérdida de señal en cables coaxiales RF es uno de los factores más importantes en el rendimiento de sistemas inalámbricos WiFi, celulares, IoT, LTE y aplicaciones de radiofrecuencia.

A medida que la señal RF viaja a través de un cable coaxial, parte de la potencia se pierde debido a la resistencia y características físicas del cable. Esta pérdida, conocida como atenuación, afecta directamente el alcance, estabilidad y rendimiento general de la conexión inalámbrica.

Por esta razón, seleccionar un cable coaxial de baja pérdida es fundamental para maximizar el rendimiento de antenas RF en aplicaciones interiores y exteriores.

Data Alliance utiliza cables coaxiales de baja pérdida con doble blindaje en sus ensamblajes de cables para antena, ofreciendo un rendimiento superior frente a cables RG tradicionales utilizados comúnmente en soluciones RF de menor calidad.

A diferencia de muchos cables RG convencionales con blindaje simple, los cables equivalentes LMR utilizados por Data Alliance proporcionan mejor protección contra interferencias electromagnéticas (EMI), menor atenuación y mayor estabilidad de señal en aplicaciones inalámbricas exigentes.

El término “cable coaxial de baja pérdida” se refiere a cables RF diseñados para minimizar la atenuación de señal por distancia en comparación con cables coaxiales tradicionales tipo RG.

Los cables de baja pérdida generalmente incorporan:

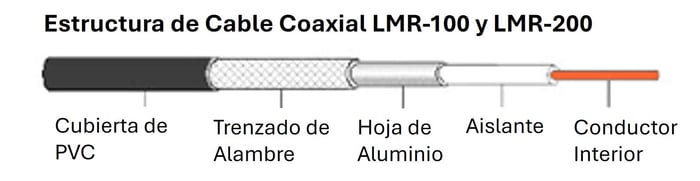

• doble blindaje RF,
• conductores centrales sólidos,
• mejores materiales dieléctricos,
• y mayor protección contra interferencias.

Estas características permiten un mejor rendimiento en aplicaciones WiFi, LTE, IoT, PCS, GPS, M2M y comunicaciones inalámbricas industriales.

Entre los cables coaxiales más comunes, las series RG174, RG178 y RG58 se consideran opciones más económicas y con mayores niveles de pérdida de señal.

Los cables equivalentes LMR100, LMR200 y LMR400 ofrecen menor atenuación, mejor blindaje RF y mayor eficiencia para aplicaciones inalámbricas profesionales.

Cables coaxiales utilizados por Data Alliance

Los cables de antena comercializados por Data Alliance utilizan cable coaxial equivalente LMR100, LMR200 o LMR400 dependiendo de la longitud y aplicación requerida.

Nuestros cables RF están diseñados para ofrecer:

• menor pérdida de señal,
• mejor blindaje electromagnético,
• mayor estabilidad RF,
• y mejor rendimiento inalámbrico.

Los cables cortos de menos de 2 metros utilizan cable equivalente LMR100 o superior, mientras que los cables de mayor longitud utilizan cable equivalente LMR200 en la calidad y pérdida de señal por metro. Cables más largos hechos de cable equivalente a LMR400, se utilizan para reducir la atenuación en aplicaciones WiFi, LTE, celulares e IoT.

Atenuación y especificaciones del cable coaxial LMR100

El cable coaxial LMR100 es ampliamente utilizado en cables RF cortos para aplicaciones WiFi, IoT, LTE y antenas compactas donde se requiere flexibilidad y baja pérdida de señal.

Gracias a su doble blindaje y conductor central sólido, LMR100 ofrece menor atenuación que cables coaxiales tradicionales como RG316 y RG174.

La siguiente tabla muestra las especificaciones eléctricas y niveles de atenuación típicos del cable coaxial LMR100 en diferentes frecuencias RF.

LMR-100 tiene una menor pérdida de señal que RG316

El cable coaxial LMR-100 se usa en cables de antena cortos (generalmente menos de 7FT o 2M)
Atenuación por pie en el cable coaxial LMR100: (cubierta negra)

• a 900 MHz: 0.23 db/ft
• a 2.4 GHz: 0.39 db/ft
• a 3.4GHz: 0.47 db/ft
• a 5.1-5.8GHz: 0.643 db/ft

La siguiente tabla muestra las especificaciones eléctricas y niveles de atenuación típicos del cable coaxial LMR200 en diferentes frecuencias RF.

Atenuación y especificaciones del cable coaxial LMR200

El cable coaxial LMR200 proporciona un excelente equilibrio entre flexibilidad, baja pérdida y rendimiento RF para aplicaciones inalámbricas de media distancia.

Este tipo de cable es ampliamente utilizado en:

• antenas WiFi,
• LTE,
• gateways IoT,
• sistemas M2M,

• y aplicaciones industriales RF.

Atenuación por pie del cable coaxial LMR400

• a 900 MHz: 0.039 dB/ft
• a 2.4 GHz: 0.066 dB/ft
• a 3.4 GHz: 0.081 dB/ft

• a 5.1–5.8 GHz: 0.109 dB/ft

Los valores de atenuación pueden variar ligeramente dependiendo del fabricante, calidad del cable coaxial, temperatura y frecuencia de operación.

¿Qué es la atenuación en un cable coaxial?

La atenuación es la pérdida gradual de potencia RF a medida que la señal viaja a través del cable coaxial.

Esta pérdida se mide normalmente en decibelios (dB) por unidad de longitud y aumenta con:

• la frecuencia,
• la longitud del cable,
• y la calidad del cable coaxial.

Cuanto menor sea la atenuación del cable RF, mejor será el rendimiento general de la antena y del sistema inalámbrico.

Calidad RF superior en cables coaxiales Data Alliance

Data Alliance utiliza cables coaxiales de baja pérdida diseñados para aplicaciones RF profesionales tanto en interiores como exteriores.

Nuestros ensamblajes de cable ofrecen:

• conectores soldados de alta calidad,
• mejor integridad de señal,
• menor pérdida RF,
• y mayor durabilidad mecánica.

A diferencia de cables ensamblados con conectores prensados, nuestros cables soldados ayudan a mantener un rendimiento RF más estable y confiable.

Cómo reducir la pérdida de señal RF

Reducir la longitud del cable coaxial es una de las formas más efectivas de minimizar la pérdida de señal RF.

En muchas instalaciones inalámbricas, es recomendable colocar el dispositivo WiFi, gateway LTE o equipo RF lo más cerca posible de la antena.

Soluciones recomendadas por Data Alliance

Para adaptadores WiFi USB

Utilice extensiones USB para colocar el adaptador WiFi más cerca de la línea de visión o directamente en exteriores mediante cajas resistentes al clima.

Para puntos de acceso y bridges inalámbricos

Utilice cable Ethernet con alimentación PoE (Power over Ethernet) para reducir la longitud del cable coaxial RF y minimizar pérdidas de señal.

Atenuación del cable coaxial RG174

El cable coaxial RG174 es una opción económica y flexible, aunque presenta niveles de pérdida significativamente mayores que cables equivalentes LMR utilizados en aplicaciones RF profesionales.

Atenuación por pie de RG-174:

• a 900 MHz: 0.31447 db/ft
• a 2.4 GHz: 0.60237 db/ft
• a 3.4GHz: 0.76886 db/ft
• a 5.1-5.8GHz: 1.1134 db/ft

Atenuación por pie de RG178: (RG178: cubierta limpia sobre trenzado de cobre)

• a 900 MHz: 0.55 db/ft
• a 2.4 GHz: 0.89 db/ft
• a 3.4GHz: 1.02 db/ft
• a 5.1-5.8GHz: 1.38 db/ft

Atenuación por pie de RGB-58:

• a 900 MHz: 0.1365 db/ft
• a 2.4 GHz: 0.258 db/ft
• a 3.4GHz: 0.328 db/ft
• a 5.1-5.8GHz: 0.479 db/ft

Cómo seleccionar el mejor cable coaxial RF

La selección del cable coaxial adecuado dependerá de:

• frecuencia de operación,
• longitud del cable,
• potencia RF,
• flexibilidad requerida,
• condiciones ambientales,
• y nivel aceptable de pérdida de señal.

Para aplicaciones WiFi, LTE, IoT y M2M de alto rendimiento, los cables coaxiales de baja pérdida equivalentes LMR suelen ofrecer mejores resultados que cables RG tradicionales.

Conclusión

La calidad del cable coaxial RF tiene un impacto directo en el rendimiento de antenas WiFi, LTE, IoT y sistemas inalámbricos industriales.

Los cables coaxiales de baja pérdida equivalentes LMR ofrecen ventajas importantes frente a cables RG tradicionales, incluyendo menor atenuación, mejor blindaje RF y mayor estabilidad de señal.

Data Alliance ofrece soluciones profesionales de cableado RF diseñadas para maximizar el rendimiento inalámbrico en aplicaciones interiores, exteriores, industriales y comerciales.
