Una antena GPS es una antena solo de recepción sintonizada para el portador GPS L1 en 1575.42 MHz — y cada vez más para el conjunto más amplio de bandas GNSS — que captura la señal satelital tenue y la entrega a tu receptor o módulo. Para los compradores técnicos, la verdadera decisión no es "qué antena GPS se ve bien", sino cuatro cosas verificables: si es activa o pasiva, las bandas de frecuencia que cubre, el conector en el que termina y cómo se montará y conectará a tierra. Si aciertas esas cuatro, la posición es rápida y estable; si fallas una, persigues bloqueos intermitentes durante semanas. Esta guía explica cada decisión de la manera en que lo especificaría un integrador.

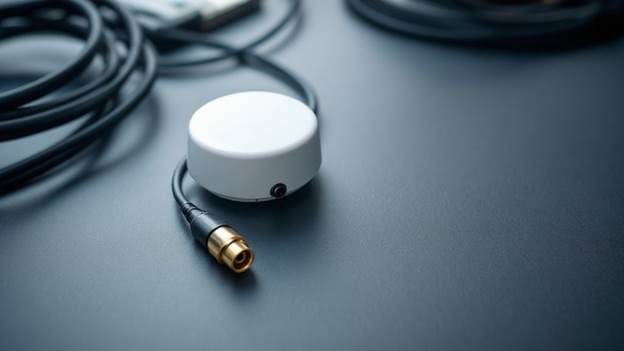

Las antenas GPS vienen en formatos de puck, patch y montaje magnético, pero la especificación eléctrica importa más que la forma.

Lo que realmente tiene que hacer una antena GPS

Las señales satelitales GPS llegan a la superficie terrestre aproximadamente a −125 a −130 dBm — muy por debajo del piso de ruido. Por lo tanto, una antena GPS debe presentar una coincidencia limpia de 50 ohmios en las frecuencias GNSS, mantener una polarización circular derecha (RHCP) para coincidir con la transmisión satelital y — en la mayoría de las instalaciones reales — añadir ganancia de bajo ruido antes de que la señal se degrade por la pérdida del cable. Ese último requisito es la razón por la que la elección activa vs. pasiva viene primero.

Antena GPS activa vs pasiva

La distinción más importante es si la antena contiene un amplificador de bajo ruido (LNA) incorporado.

• Antena GPS pasiva — sin amplificador. El elemento de la antena alimenta directamente al receptor. Funciona solo cuando el cable es muy corto (de unos cuantos centímetros a un par de pies) y el receptor tiene suficiente sensibilidad frontal. Cualquier longitud coaxial significativa enterrará la señal en pérdida.
• Antena GPS activa — contiene un LNA, típicamente de 20–30 dB de ganancia, alimentado por polarización de corriente continua alimentada por el coaxial del receptor (alimentación fantasma). Esto compensa la pérdida de cable y es la opción correcta para casi todas las instalaciones de montaje externo.

Si eliges una antena activa, debes hacer coincidir dos cosas con el receptor: el voltaje de polarización (comúnmente 2.7 V, 3.0 V, 3.3 V o 5 V — verifica la hoja técnica de tu módulo) y el consumo de corriente de la antena. Alimentar 5 V a un LNA de 3 V, o no suministrar polarización en absoluto, es una causa clásica de "antena conectada pero sin solución". Confirma la ganancia exacta del LNA, la cifra de ruido y el rango de polarización en la página específica del producto en lugar de asumir — esto varía según el modelo.

Frecuencia de antena GPS: L1, L2/L5 y GNSS multibanda

Una antena GPS básica solo necesita cubrir GPS L1 a 1575.42 MHz. Sin embargo, los receptores modernos suelen usar múltiples constelaciones y bandas para fijos más rápidos y precisos, por lo que se ajusta la cobertura de banda de la antena a la del receptor:

Regla general: una antena "GPS/GNSS L1" de una sola banda sirve para la gran mayoría de los trabajos de rastreo, telemática y temporización. Especifica una antena multibanda (L1+L2+L5) solo cuando el receptor realmente soporte esas bandas — pagar por una cobertura L5 que un módulo de una sola banda no puede usar no te compra nada.

Tipos y factores de forma de antenas GPS

• Antena de parche (cerámica) — el elemento plano dentro de la mayoría de los pucks y módulos embebidos. Requiere un plano de tierra debajo para lograr su patrón y ganancia nominales.
• Antena de disco / cúpula — una carcasa sellada y resistente a la intemperie (magnética, adhesiva o montaje de tornillo/orificio pasante) que envuelve un elemento de parche más LNA. La antena GPS activa externa de gran funcionamiento.
• Antena helicoidal — un elemento compacto que funciona sin un plano de tierra dedicado, útil en dispositivos portátiles y dispositivos pequeños IoT.
• Antena de temporización / reconocimiento — diseños de anillos de estrangulamiento más grandes o resistentes a múltiples trayectos para estaciones de referencia fija y temporización precisa.

Cómo elegir una antena GPS: un flujo de decisión

El orden de las decisiones importa. Primero trabaja activo vs. pasivo, luego montaje, luego conector, después frecuencia y pérdida de cable:

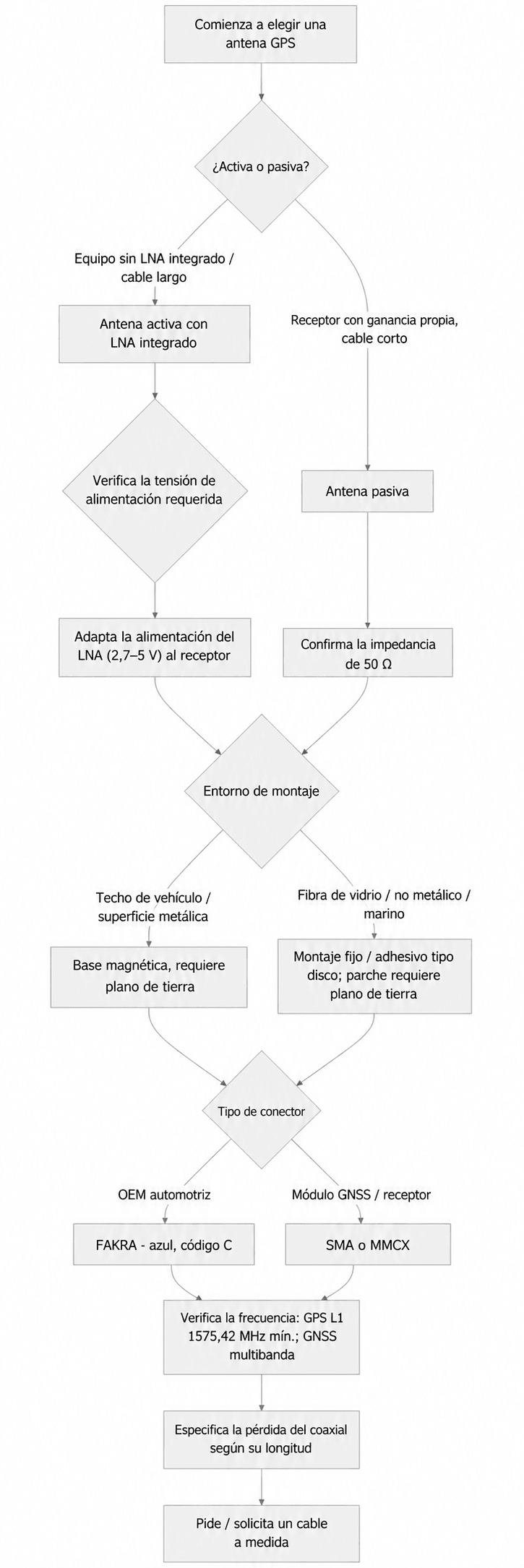

Flujo de selección de antena GPS: primero vienen el voltaje activo vs pasivo y de polarización, luego el montaje, el conector, la frecuencia y la pérdida del cable.

Conectores de antena GPS

El conector debe coincidir tanto con el puerto receptor/módulo como con el entorno. Las opciones comunes en una antena GPS son:

• SMA — el predeterminado en la mayoría de los receptores GNSS y tarjetas de desarrollo (50 ohmios, clasificado hasta ~18 GHz). Nota la polaridad real SMA vs RP-SMA antes de ordenar.
• MMCX / U.FL (MHF) — conectores pequeños de presión o de empuje usados en módulos compactos y diseños embebidos.
• FAKRA — el estándar automotriz con llave y código de color; GPS/GNSS usa la  tecla azul, código C. Esto es lo que encontrarás en los arneses OEM de vehículos y telemáticos.
• BNC / TNC — ocasionalmente en equipos de cronometraje marítimo e industrial.

Si no estás seguro de qué conector se empareja con tu radio, comienza con nuestra guía de tipos de conectores de antena (SMA, RP-SMA, N, U.FL y FAKRA), y para arneses GPS dentro del vehículo consulta la guía detallada de conectores FAKRA con códigos de colores y clave. Cuando la antena y el receptor usan conectores diferentes, un adaptador de pigtail corto lo soluciona sin volver a terminar el cable.

Planos de tierra y montaje

Las antenas GPS con elementos de parche se especifican contra un plano de tierra metálico. En el techo de un vehículo de acero, el techo es el plano de tierra, por eso los discos de montaje magnético funcionan bien ahí. En superficies de fibra de vidrio, plástico o marinas no hay plano de tierra, así que elige un puck diseñado para funcionar sin uno, elige un elemento helicoidal o agrega un disco conductor debajo del parche. Si quieres conocer la física subyacente de cómo un plano de tierra establece el patrón, la ganancia y el VSWR, nuestra guía de antena para plano de tierra lo cubre. Monta la antena con una vista clara y sin obstáculos del cielo — el GPS necesita línea de visión hacia los satélites, y las estructuras metálicas sobre la antena bloquearán o reflejarán la señal y causarán múltiples trayectorias.

Pérdida de cables: por qué la longitud del tramo cambia tu especificación

A ~1.5 GHz, la pérdida de coaxial es significativa, que es la razón principal por la que existen antenas activas. Para puentes cortos, el cable delgado está bien; para trayectos externos largos, sube a coaxial de baja pérdida para que la salida del LNA no se consuma antes de llegar al receptor. Para trayectos más allá de unos pocos metros, dimensiona la línea de alimentación deliberadamente — consulta nuestra guía de cable LMR-400 para cifras de pérdida por 100 pies por frecuencia y cuándo aumentar el peso. Fabricamos cables personalizados para antenas GPS internamente, así que si no existe una longitud original o combinación de conectores, puedes mandar hacer uno según las especificaciones.
