Un cable LMR-400 es un conjunto coaxial RF de 50 ohmios y baja pérdida (aproximadamente 0.405 in / 10.3 mm de diámetro exterior) que los integradores usan cuando un tramo es demasiado largo para coaxiales delgados como RG-174 o LMR-240, pero no justifica el costo ni la rigidez del LMR-600. Combina baja atenuación con un radio de curvatura con el que aún puedes trabajar en campo, por eso es la línea de alimentación predeterminada para Wi-Fi, LoRa, LTE/celular, GPS y enlaces punto a punto. Esta guía repasa las especificaciones que realmente impulsan la decisión de compra — pérdida por 100 pies por frecuencia, opciones de conectores, radio de curvatura y cuándo LMR-400 es la opción equivocada.

¿Qué hace que el cable LMR-400 sea el coaxial predeterminado de baja pérdida

El coaxial tipo LMR usa un conductor central sólido, un dieléctrico de polietileno de espuma y un protector de aluminio adherido más trenza. Esa construcción es lo que le da a un cable LMR-400 sus dos características principales: baja pérdida por unidad de longitud y una efectividad de blindaje lo suficientemente alta para ambientes densos de RF. La desventaja es la flexibilidad — un cable de ~0.4 pulgadas no se dobla como un puente, así que planeas la ruta antes de ordenar la longitud.

Cifras eléctricas y mecánicas clave para verificar en cualquier ensamblaje que compres:

• Impedancia: 50 ohmios (acompáñalo con tu radio y antena — una sustitución de 75 ohmios introduce un desajuste).
• Diámetro exterior: ~0.405 in (10.3 mm).
• Radio mínimo de flexión: aproximadamente 1.0 in (25 mm) para curvas repetidas; instalaciones más ajustadas y de una sola vez pueden permitir menos — confirma la clasificación del fabricante antes de pasar por el conducto.
• Rango de frecuencia: utilizable bien dentro del rango de bajo GHz; los fabricantes normalmente califican la familia hasta ~6 GHz. Verifica la especificación para tu banda.
• Velocidad de propagación: ~85% (útil si estás cortando longitudes con coincidencia de fase).

Pérdida del cable LMR-400: el número que impulsa la decisión

La atenuación aumenta con la frecuencia, así que la misma recorrida física te cuesta más dB a 5 GHz que a 900 MHz. Usa cifras representativas para presupuestar, luego confirma con la hoja de datos exacta del cable que pides — los valores varían ligeramente según el fabricante y la temperatura.

Estas son cifras nominales de clase publicada para la familia LMR-400 — trátalas como números de planificación, no como garantías, y saca la hoja de datos exacta antes de finalizar un presupuesto de enlace. La conclusión práctica: un tramo de 100 pies a 5.8 GHz puede consumir ~10 dB, lo que puede eliminar la ventaja de una antena de alta ganancia. Acorta el trayecto, monta la radio más cerca de la antena o pasa a coaxial de menor pérdida.

Elegir conectores para un cable LMR-400

El LMR-400 termina limpiamente en las familias de conectores más grandes y resistentes — lo cual es una gran parte de por qué se usa al aire libre y en circuitos de torre. Las opciones comunes:

• N-type: el caballo de batalla para el LMR-400. Resistente a la intemperie, 50 ohmios, bien clasificado para el rango de bajo GHz y dimensionado para coincidir con el cable. La mayoría de las antenas exteriores usan N-macho en el cable.
• SMA / RP-SMA: común en el extremo de la radio donde el dispositivo tiene un mamparo SMA. A menudo verás un ensamblaje N-a-SMA o un jumper SMA corto en una línea principal terminada en N.
• TNC / RP-TNC: una alternativa roscada y más resistente a las vibraciones a SMA para instalaciones móviles y resistentes.

Para una comparación más profunda de cómo difieren estas familias en límite de frecuencia y robustez, consulta nuestro desglose de conectores SMA vs N-type vs TNC vs BNC. Si tu conexión termina en video o equipo de prueba heredado, nuestra guía de cables BNC de 50 ohmios vs 75 ohmios explica por qué la impedancia también importa en el conector.

Cómo especificar un cable LMR-400: un flujo de selección

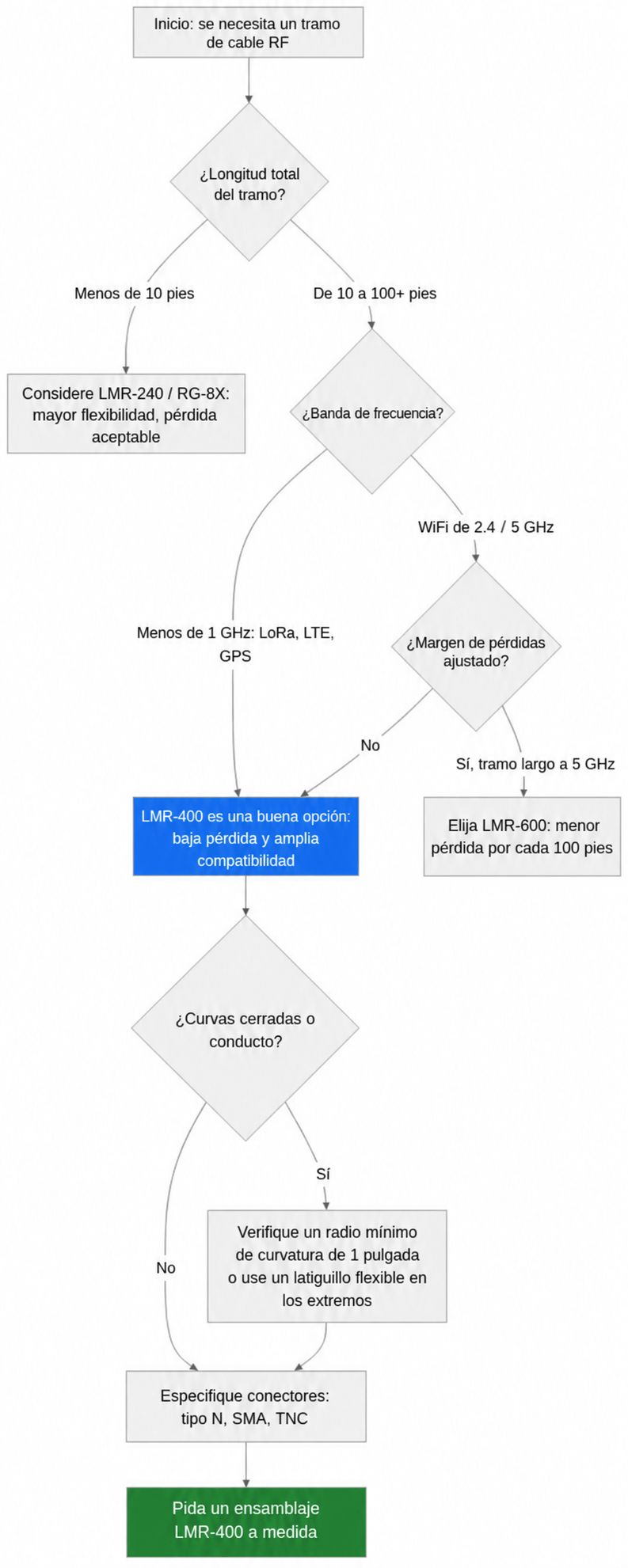

Revisa la longitud, frecuencia, presupuesto de pérdidas y conectores en ese orden. El diagrama de flujo a continuación captura la ruta de decisión que realmente siguen los integradores.

1. Mide la longitud real del recorrido — incluyendo holgura, lazos de goteo y la subida vertical de un mástil. Ordena exactamente; cada pie extra es pérdida extra.
2. Fija tu frecuencia de operación y lee la pérdida en la tabla anterior.
3. Calcula el presupuesto de enlace: ganancia de antena menos pérdida de cable menos pérdida de conector/desajuste. Si el número no deja margen, acorta la carrera o pasa a LMR-600.
4. Elige conectores para que coincidan con los puertos de radio y antena — el tipo N en la antena es el predeterminado seguro al aire libre.

Para conocer el método completo en cada familia de coaxiales, consulta nuestra referencia de especificaciones de coaxiales LMR-400 y la comparación de blindaje y pérdida complementaria RG-174 vs LMR-100 para el extremo de coaxial delgado de la gama.

LMR-400 vs LMR-600 y coaxial más delgado: cuándo cambiar

Regla general: si la tabla de pérdidas deja tu presupuesto de enlaces con poco margen a tu frecuencia y longitud, aumenta un tamaño. Si la flexibilidad y el costo importan más que el último dB a corto plazo, reduce el tamaño. Para los números detallados de la opción más pesada, consulta nuestra guía de especificaciones para coaxiales LMR-300 y LMR-600.

Donde se usa el cable LMR-400

Debido a que equilibra la pérdida y el manejo, el LMR-400 es común en backhaul Wi-Fi exterior de largo alcance, líneas de alimentación de gateway LoRa/LoRaWAN, instalaciones de temporización GPS y conexiones de antenas celulares. Si alimentas un router LTE/4G desde una antena en la azotea, el LMR-400 a menos de 2 GHz mantiene la pérdida manejable durante una transmisión realista. Explora opciones listas y personalizadas en Cables y Adaptadores de Antena, o para trayectos con terminación N específicamente, nuestra  categoría de cables y adaptadores tipo N.

¿Necesitas una longitud exacta con conectores finales específicos? Data Alliance fabrica a la medida ensamblajes LMR-400 por encargo — configura un cable y agrégalo a tu carrito, o contacta al soporte técnico para obtener una cotización personalizada con tus requisitos de longitud, conector y frecuencia.
