Comparativo de conectores de antena SMA, Tipo-N, TNC y BNC

Los conectores de cable de antena coaxial desempeñan un papel vital para garantizar la transmisión fiable de señales de radiofrecuencia (RF). Entre los muchos tipos de conectores, los conectores SMA, RP-SMA, N-Type, BNC y TNC son algunos de los más utilizados. Cada uno tiene características únicas y es adecuado para aplicaciones específicas. Este artículo proporciona un análisis comparativo de estos conectores, examinando sus características, ventajas y casos de uso típicos.

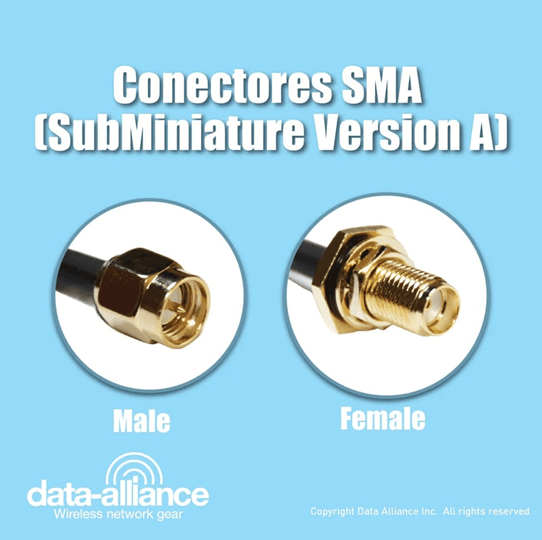

Conectores SMA (SubMiniature Version A)

Características:

• Los conectores SMA son conectores pequeños y roscados diseñados para frecuencias de hasta 18 GHz (y superiores en las variantes de precisión).
• Cuentan con un conector macho con un pin central y un conector hembra con un manguito central.

Ventajas:

• Tamaño compacto y diseño ligero.
• Excelente rendimiento a altas frecuencias.
• La interfaz roscada garantiza conexiones seguras, incluso en entornos propensos a las vibraciones.

Casos de uso ideales:

• Sistemas de comunicación inalámbrica (por ejemplo, Wi-Fi, celular).
• Equipos de ensayo y medición.
• Aplicaciones aeroespaciales y de defensa que requieren precisión y fiabilidad.

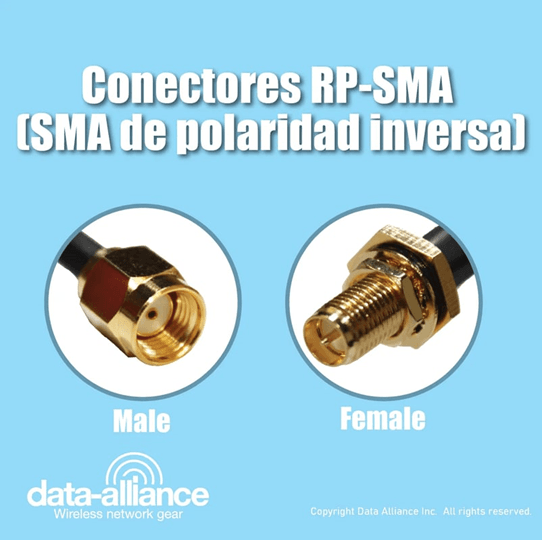

Conectores RP-SMA (SMA de polaridad inversa)

Características:

• Los conectores RP-SMA son una variación de los conectores SMA con asignaciones de género invertidas del pin central y el manguito.
• Se usa comúnmente en sistemas inalámbricos para cumplir con las regulaciones de la FCC al evitar cambios de antena no autorizados.

Ventajas:

• Mantiene el rendimiento de alta frecuencia de los conectores SMA.
• Garantiza el cumplimiento normativo en determinados dispositivos inalámbricos.

Casos de uso típicos:

• Antenas y cables de antena para dispositivos Wi-Fi de todo tipo, incluidos routers y puntos de acceso.
• Dispositivos de comunicación inalámbrica Bluetooth, ZigBee y LoRaWAN.

Conectores tipo N

Características:

• Los conectores de tipo N son conectores roscados de tamaño mediano que admiten frecuencias de hasta 11 GHz (versiones estándar) o 18 GHz (versiones de precisión).
• Diseñados para aplicaciones al aire libre y de alta potencia, cuentan con una construcción resistente a la intemperie.

Ventajas:

• Excelente durabilidad y resistencia a la intemperie.
• Capaz de manejar niveles de potencia más altos en comparación con SMA o RP-SMA.
• Rendimiento estable a frecuencias más altas.

Casos de uso ideales:

• Estaciones base y antenas exteriores.
• Sistemas militares y aeroespaciales.
• Aplicaciones de RF de alta potencia.

Conectores BNC (Bayoneta Neill-Concelman)

Características:

• Los conectores BNC cuentan con un mecanismo de acoplamiento de bayoneta de conexión rápida.
• Diseñado para frecuencias de hasta 4 GHz, pero normalmente se utiliza por debajo de 1 GHz.

Ventajas:

• Fácil y rápido de conectar y desconectar.
• Adecuado para aplicaciones de baja frecuencia.
• Ampliamente disponible y rentable.

Casos de uso ideales:

• Equipos de prueba (osciloscopios, generadores de señales).
• Sistemas de transmisión de vídeo (CCTV, broadcast).
• Sistemas de RF de baja frecuencia.

Conectores TNC (roscados de Neill-Concelman)

Características:

• Los conectores TNC son versiones roscadas de los conectores BNC, que proporcionan un mejor rendimiento a frecuencias más altas (hasta 12 GHz).
• Comparten el mismo diseño interno que el BNC pero con un acoplamiento roscado.

Ventajas:

• Resistencia a las vibraciones mejorada en comparación con BNC.
• Mejor rendimiento a frecuencias más altas.

Casos de uso típicos:

• Sistemas de comunicación móvil.
• Radar y sistemas militares.
• Aplicaciones de RF y microondas de alta frecuencia.
• RP-TNC es la versión de polaridad inversa de TNC que se utiliza normalmente para aplicaciones Wi-Fi.

Tabla comparativa

Conclusión

La selección del conector coaxial adecuado depende de los requisitos específicos de su aplicación. Los conectores SMA y RP-SMA sobresalen en sistemas compactos de alta frecuencia, mientras que los conectores de tipo N son ideales para usos de alta potencia y en exteriores. Los conectores BNC son perfectos para las necesidades de baja frecuencia y conexión rápida, mientras que los conectores TNC ofrecen una alternativa robusta para frecuencias más altas y entornos propensos a las vibraciones. Comprender estas diferencias garantiza un rendimiento y una fiabilidad óptimos en sus sistemas de RF.
