Conjuntos de cables RG 59 con conector BNC

Los conjuntos de cable coaxial RG59 con conectores BNC de 75 ohmios siguen siendo una solución confiable, rentable y ampliamente utilizada para sistemas de videovigilancia CCTV analógicos y aplicaciones de video de baja frecuencia. Su diseño, facilidad de instalación y compatibilidad con infraestructura existente lo convierten en una opción práctica tanto en proyectos nuevos como en actualizaciones de sistemas heredados.

En Data Alliance, estos cables y componentes se integran en soluciones completas que incluyen antenas, conectores RF y cables coaxiales de alto rendimiento, asegurando una conectividad estable y eficiente.

Aplicaciones principales del cable RG59 con BNC

CCTV (Circuito Cerrado de Televisión)

El RG59 es el estándar tradicional para sistemas CCTV analógicos debido a su:

• Impedancia de 75 ohmios, ideal para transmisión de video
• Bajo costo y facilidad de instalación
• Buen rendimiento en distancias cortas y medias

Los cables RG59 con conectores BNC permiten:

• Conectar cámaras de seguridad a DVRs o monitores
• Transmitir señales de video baseband con mínima interferencia
• Realizar instalaciones personalizadas a medida

Además, el cable siamés RG59 (video + alimentación en una sola cubierta) es especialmente útil para:

• Reducir tiempos de instalación
• Minimizar costos de cableado

• Simplificar despliegues en campo

Televisión por cable (CATV) y satélite

Aunque el RG59 fue ampliamente utilizado en CATV:

• Hoy ha sido reemplazado en gran parte por RG6, debido a menor atenuación
• Sigue siendo útil en:
  • Tramos cortos
  • Sistemas heredados

En televisión satelital:

• Puede utilizarse en distancias limitadas
• No es recomendado para instalaciones modernas de alto rendimiento

Especificaciones técnicas del cable RG59

Características físicas

El RG59 típicamente incluye:

• Conductor central de acero recubierto de cobre (CCS)
• Dieléctrico de PE o FEP
• Blindaje de trenza de cobre (60%–90%)
• Cubierta exterior de PVC

Diámetro aproximado: 6.15 mm

Ventajas clave:

• Fácil manejo e instalación
• Buena flexibilidad
• Resistencia a condiciones exteriores

Características eléctricas

• Impedancia: 75 Ohm
• Frecuencia: DC a 1 GHz
• Voltaje máximo: 2300 V
• Velocidad de propagación: 66%

Atenuación (pérdida de señal)

• 100 MHz → 3.81 dB / 100 ft
• 550 MHz → 9.18 dB / 100 ft
• 1000 MHz → 12.68 dB / 100 ft

Esto confirma que:

• Es ideal para baja frecuencia y distancias cortas
• Pierde rendimiento en frecuencias altas (>1 GHz)

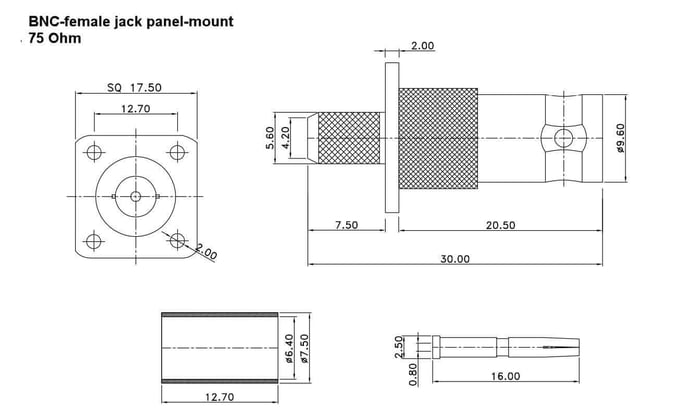

Conector BNC: rápido, confiable y estándar en video

El conector BNC (Bayonet Neil-Concelman) es el complemento ideal del RG59.

Ventajas del BNC:

• Conexión rápida tipo bayoneta (¼ de giro)
• Alta confiabilidad mecánica
• Diseñado para múltiples ciclos (≥500 conexiones)
• Disponible en versiones de 50 y 75 ohmios

Especificaciones clave:

• Frecuencia: hasta 2 GHz
• Voltaje: hasta 500 V
• VSWR: 1.05 a 1 GHz

Compatibilidad:

• Ensambles por crimpado, compresión o torsión
• Ideal para cables RG59 preensamblados o personalizados

50 Ohm vs 75 Ohm: ¿Cuál elegir?

Una distinción clave en aplicaciones RF:

75 Ohm (RG59, RG6)

• Optimizado para video y transmisión de señal
• Menor pérdida de señal
• Ideal para CCTV y TV

50 Ohm

• Mejor para transmisión de potencia y RF
• Usado en:
  • Antenas
  • Comunicaciones inalámbricas
  • IoT y redes celulares

En Data Alliance:

• 75 ohm → video (CCTV, broadcast)
• 50 ohm → RF inalámbrico (antenas, LTE, IoT)

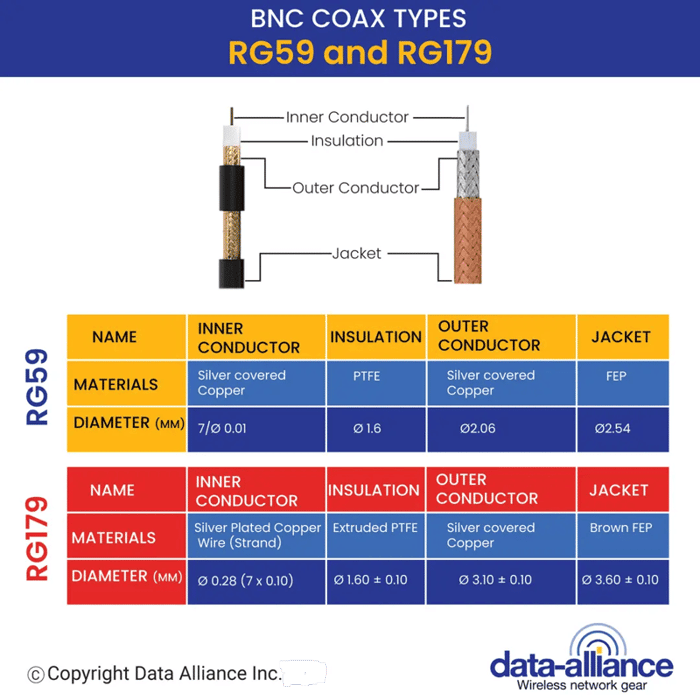

Alternativa: RG179

El RG179 es una opción más delgada y flexible:

• Diámetro: ~2.8 mm
• Frecuencia: hasta 3 GHz
• Mayor flexibilidad

Sin embargo:

• Tiene mayor atenuación
• No es ideal para distancias largas

Se recomienda para:

• Espacios reducidos
• Aplicaciones compactas

Mejores prácticas de instalación (Soporte técnico Data Alliance)

Para obtener el mejor rendimiento:

1. Mantener distancias adecuadas

• RG59 funciona mejor en tramos cortos a medios

2. Usar conectores de calidad

• BNC bien instalados evitan pérdidas y ruido

3. Evitar interferencias

• Separar de cables eléctricos
• Usar blindaje adecuado

4. Elegir cable correcto

• RG59 → CCTV analógico
• RG6 → digital / largas distancias
• 50 ohm → RF inalámbrico

5. Considerar cables preensamblados

• Ahorro de tiempo
• Mejor consistencia en calidad

Aplicaciones en soluciones Data Alliance

Los cables RG59 con BNC son utilizados en:

• Sistemas de videovigilancia
• Integraciones de seguridad
• Infraestructura existente de video
• Proyectos industriales con monitoreo visual

Además, pueden complementarse con:

• Adaptadores RF
• Cables personalizados
• Conectores de alta calidad

Conclusión

El cable coaxial RG59 con conectores BNC de 75 ohmios sigue siendo una solución eficaz para aplicaciones de video analógico como CCTV. Su facilidad de uso, costo accesible y compatibilidad con sistemas existentes lo mantienen vigente, especialmente en instalaciones de corta distancia.

Aunque tecnologías más modernas como RG6 o fibra óptica ofrecen mejor rendimiento en aplicaciones digitales, el RG59 continúa siendo una opción confiable cuando se requiere:

• Simplicidad
• Compatibilidad
• Bajo costo

En Data Alliance, la selección adecuada de cables, conectores y accesorios garantiza un sistema robusto, eficiente y adaptado a las necesidades específicas de cada proyecto.
