Bandas LTE y GSM: Asignaciones de Frecuencia y Compatibilidad RF

Introducción Técnica

Las bandas LTE (Long Term Evolution) y GSM (Global System for Mobile Communications) forman parte del espectro radioeléctrico utilizado por operadores móviles para la transmisión de voz y datos en redes celulares 2G, 4G LTE y 5G (Sub-6 GHz).

Desde el punto de vista de infraestructura RF, la correcta identificación de la banda de operación es crítica para garantizar:

• Compatibilidad entre antena y módem celular
• Máximo rendimiento en enlaces uplink/downlink
• Baja pérdida por desadaptación (VSWR óptimo)
• Correcta selección de cable coaxial y conectores
• Cumplimiento regulatorio según región

Data-Alliance diseña y suministra componentes RF optimizados para operación multi-banda en aplicaciones:

• IoT industrial
• M2M (Machine-to-Machine)
• Routers celulares 4G/5G
• Gateways industriales
• Sistemas SCADA
• Monitoreo remoto
• Infraestructura crítica
• Refuerzo de señal celular

Diferencia Técnica entre LTE y GSM

GSM (2G)

• Tecnología basada en TDMA
• Optimizada para voz y datos de baja velocidad (SMS, telemetría básica)
• Alta penetración en interiores debido al uso de bandas bajas (ej. 850 MHz, 900 MHz)
• Bajo consumo energético en dispositivos M2M

GSM continúa siendo relevante en aplicaciones industriales heredadas y soluciones donde la velocidad de datos no es prioritaria.

LTE (4G)

• Tecnología basada en OFDMA
• Alta eficiencia espectral
• Baja latencia
• Soporte para MIMO
• Mayor ancho de banda por canal

LTE permite transmisión de datos de alta velocidad y es la base de muchas implementaciones 5G en modo NSA (Non-Standalone).

FDD vs TDD – Consideraciones de Ingeniería

Las bandas LTE se clasifican principalmente en:

FDD (Frequency Division Duplex)

• Uplink y Downlink en frecuencias separadas
• Transmisión simultánea
• Mayor estabilidad en enlaces críticos
• Uso extendido en América y Europa

TDD (Time Division Duplex)

• Uplink y Downlink comparten frecuencia
• Separación por intervalos de tiempo
• Alta eficiencia en espectro congestionado
• Común en bandas altas (ej. 2.3 GHz, 3.5 GHz)

La selección entre FDD y TDD impacta directamente en el diseño de antena, planificación de red y dimensionamiento de potencia.

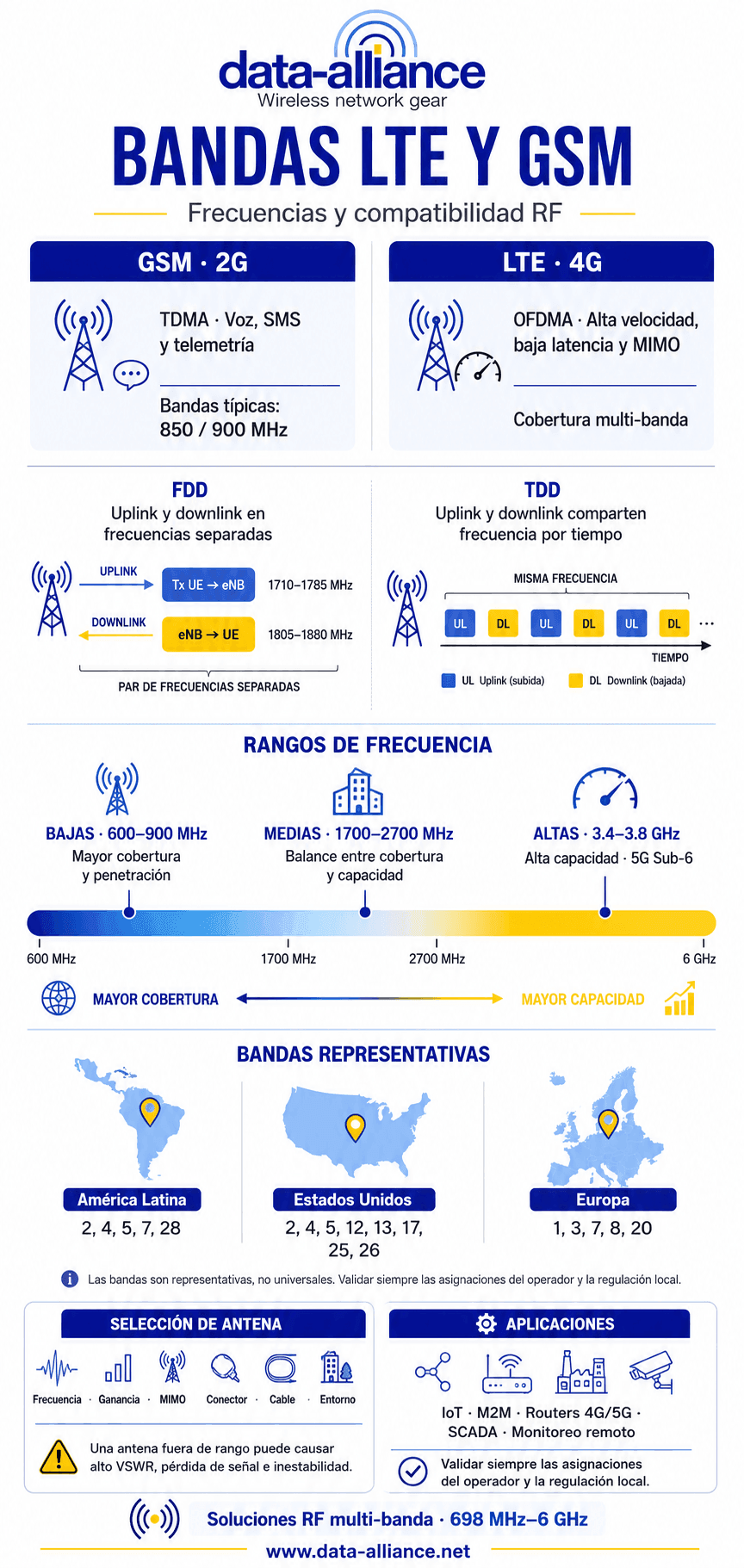

La siguiente tabla te muestra las asignaciones de frecuencia para Bandas LTE y GSM

(Tabla resumida para referencia técnica. Para proyectos específicos, validar asignaciones regulatorias locales.)

Clasificación por Rango de Frecuencia

Desde la perspectiva RF, las bandas pueden agruparse en:

Bandas Bajas (600 – 900 MHz)

• Mayor cobertura geográfica
• Mejor penetración en interiores
• Menor atenuación por obstáculos
• Ideal para zonas rurales e IoT remoto

Ejemplos: Bandas 5, 8, 12, 13, 17, 20, 26, 28

Bandas Medias (1700 – 2700 MHz)

• Balance entre capacidad y cobertura
• Uso intensivo en entornos urbanos
• Alta disponibilidad de dispositivos compatibles

Ejemplos: Bandas 2, 3, 4, 7, 25, 38, 40, 41

Bandas Altas (3.4 – 3.8 GHz)

• Asociadas a 5G Sub-6 GHz
• Alta capacidad de datos
• Menor alcance comparado con bandas bajas

Ejemplos: Bandas 42, 43

Consideraciones para Selección de Antena LTE / GSM

Al diseñar o actualizar infraestructura celular, se deben evaluar:

• Rango exacto de frecuencia operativa
• Ganancia requerida (dBi)
• Patrón de radiación (Omnidireccional vs Direccional)
• Configuración MIMO (2x2, 4x4)
• Tipo de conector (SMA, RP-SMA, N-Type, TNC)
• Longitud y pérdida del cable coaxial
• Entorno de instalación (Interior / Exterior / Industrial IP67)

Una antena fuera de rango puede generar:

• Pérdida significativa de señal
• Alto VSWR
• Inestabilidad de enlace

Soluciones LTE y 5G de Data-Alliance

Data-Alliance ofrece antenas y componentes RF diseñados para operación multi-banda, cubriendo rangos extendidos desde 698 MHz hasta 6 GHz.

Ejemplos de soluciones disponibles:

Antenas Dual Band 700–960 MHz & 1700–2700 MHz

• Cobertura simultánea de bandas bajas y medias
• Compatibles con LTE 4G y múltiples operadores
• Ideales para routers industriales y gateways IoT

Antenas 5G 698 MHz – 6 GHz

• Soporte LTE + 5G Sub-6
• Diseño optimizado para MIMO
• Aplicaciones empresariales y telecom

Además, Data-Alliance suministra:

• Cables coaxiales de baja pérdida (LMR®, CFD, RG-Series)
• Conectores RF de precisión
• Adaptadores multi-formato
• Kits de montaje
• Soluciones personalizadas para OEM

Aplicaciones Típicas

Las bandas LTE y GSM soportan aplicaciones como:

• Telemetría energética
• Sistemas de seguridad
• Cajeros automáticos (ATM)
• Monitoreo agrícola
• Transporte y flotas
• Redes privadas LTE
• Backup WAN empresarial

La correcta selección de banda y antena impacta directamente en:

• Estabilidad de conexión
• Velocidad de datos
• Reducción de interrupciones
• Vida útil del equipo

Compatibilidad Internacional

No todos los operadores utilizan las mismas bandas. Por ejemplo:

• América Latina: Bandas 2, 4, 5, 7, 28
• Estados Unidos: 2, 4, 5, 12, 13, 17, 25, 26
• Europa: 1, 3, 7, 8, 20

Para proyectos internacionales, se recomienda utilizar antenas wideband que cubran múltiples bandas simultáneamente.

Conclusión Técnica

LTE y GSM continúan siendo tecnologías fundamentales en la infraestructura global de telecomunicaciones. Aunque el despliegue de 5G está en expansión, LTE sigue siendo la plataforma dominante para conectividad industrial y comercial.

La correcta identificación de bandas y la selección de componentes RF adecuados garantizan:

• Máximo rendimiento
• Alta confiabilidad
• Compatibilidad multi-operador
• Optimización de inversión en infraestructura

Para especificaciones técnicas detalladas y compatibilidad con operadores, consulte el catálogo de productos Data-Alliance o contacte a nuestro equipo técnico para asesoría especializada.
