Ancho de haz de una antena: definición, características y aplicaciones prácticas.

El ancho de haz de una antena es uno de los parámetros más importantes utilizados para describir el patrón de radiación y el rendimiento general de una antena. En términos sencillos, el ancho de haz representa la región angular sobre la que una antena irradia la mayor parte de su potencia, típicamente ilustrada por el lóbulo principal del patrón de radiación de la antena.

El ancho de haz puede medirse tanto en el plano horizontal (azimut) como en el plano vertical (elevación). Se define comúnmente como la distancia angular entre dos puntos en el lóbulo principal donde la potencia radiada cae a menos de la mitad (–3 dB) del valor máximo. Esta medición proporciona una forma estandarizada de describir cuán enfocada o dispersa está la energía de una antena en el espacio.

Comprender el ancho de haz de una antena es fundamental en el diseño de sistemas inalámbricos porque afecta directamente al área de cobertura, la intensidad de la señal, las interferencias y la fiabilidad del enlace.

Ancho de Haz de una Antena

El ancho de haz varía según las características físicas y electrónicas de una antena, como el tipo, diseño, orientación y frecuencia. Puede ser horizontal (azimut), vertical (elevación) o, en el caso de antenas omnidireccionales,  alrededor de 360 grados horizontalmente. Las antenas direccionales enfocan la energía RF en una dirección específica, con el ancho de banda inversamente proporcional a la ganancia de nivel o directividad de la antena.

Visualización del ancho de haz en un patrón de radiación de antena

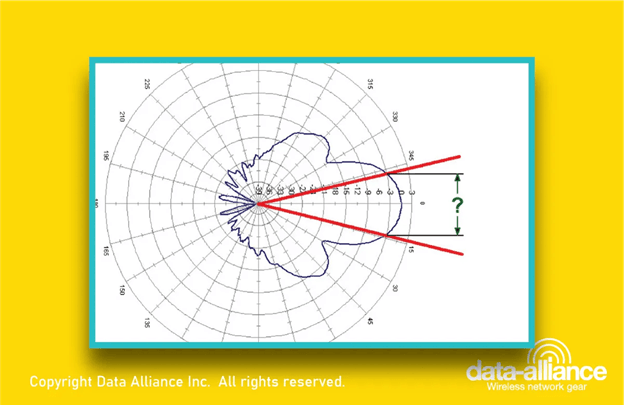

El ancho de haz de antena se entiende mejor examinando un diagrama de patrón de radiación, que muestra gráficamente cómo se distribuye la energía RF alrededor de la antena. La energía más fuerte aparece en el lóbulo principal, mientras que cantidades menores de energía aparecen en los lóbulos laterales y posteriores.

En términos prácticos:

• Un ancho de haz amplio significa que la antena irradia energía en una área amplia.
• Un ancho de haz estrecho significa que la antena concentra la energía en una dirección más enfocada.

Este equilibrio entre cobertura y enfoque es fundamental para el diseño y la selección de antenas.

Aplicaciones prácticas del ancho de haz de una antena

El ancho de haz es un parámetro analítico muy útil en muchas aplicaciones reales de RF e inalámbricos, incluyendo:

• Planificación de la cobertura de antenas dentro de un área geográfica definida
• Determinación de la posible interferencia entre antenas vecinas
• Optimización del rendimiento de enlaces para sistemas punto a punto y punto a multipunto
• Diseño de redes inalámbricas interiores y exteriores
• Despliegue de sistemas celulares, Wi-Fi, LoRa, LTE y 5G
• Apoyo a la movilidad de redes y planificación de traspasos
• Evaluación de la resolución de antenas y selectividad espacial

Al comprender el ancho de haz, los ingenieros pueden predecir con mayor precisión dónde será mayor la intensidad de la señal y dónde puede disminuir la cobertura.

Medidas clave de ancho de haz

Dentro del concepto de ancho de haz, dos parámetros adicionales son especialmente importantes:

1. Ancho de haz de media potencia (HPBW)

El ancho de haz de media potencia (HPBW) se define como el ángulo entre los dos puntos del lóbulo principal donde la potencia radiada disminuye en 3 dB (50%) respecto a su valor máximo.

Características clave de la HPBW:

• Representa la porción más utilizable y constante de la radiación de la antena
• Estrechamente relacionado con la ganancia de antena
• Ampliamente utilizado en especificaciones de antenas y diseño de sistemas
• Ayuda a determinar la superposición sectorial en despliegues multiantena y celulares

Al planificar matrices de antenas o redes sectorizadas, HPBW suele definir la región de cruce entre sectores adyacentes para asegurar una cobertura continua sin interferencias excesivas.

2. Primer ancho de haz nulo (FNBW)

El primer ancho de haz nulo (FNBW) es la separación angular entre los primeros nulos (puntos de radiación mínima) a ambos lados del lóbulo principal.

FNBW es útil para:

• Evaluación del potencial de interferencia
• Comprensión del comportamiento del lóbulo lateral
• Evaluación de la selectividad de antenas y el rechazo espacial

Mientras que HPBW se centra en la intensidad de la señal utilizable, FNBW ayuda a definir la huella espacial global del patrón de radiación de la antena.

¿Cuál es la relación entre el ancho de haz y la ganancia?

El ancho de haz de una antena y la ganancia están fundamentalmente vinculados. La ganancia de antena describe la eficiencia de la que una antena dirige la energía RF en comparación con una antena de referencia (normalmente isotrópica o dipola).

La relación puede resumirse así:

• Mayor ancho de haz → mayor ganancia
• Mayor ancho de haz → Menor ganancia

Reducir el ancho del haz concentra la energía RF en una región angular más pequeña, aumentando la densidad de potencia en esa dirección. Por eso las antenas de alta ganancia se utilizan comúnmente para enlaces inalámbricos de larga distancia, mientras que las de baja ganancia se emplean para cobertura local.

Predicción del ancho de haz y la intensidad de la señal

Cuando se conoce el ancho de haz y la orientación de la antena, los ingenieros pueden estimar con mayor precisión:

• Intensidad de señal esperada
• Límites de cobertura
• Margen de fundido
• Fiabilidad del enlace

Esto convierte el ancho de haz en un parámetro crítico en la presupuestación de enlaces RF y en la planificación de red.

Ancho de haz y relación señal-ruido (SNR)

Debido a que el ancho de haz afecta directamente a la ganancia y la directividad, también tiene un impacto significativo en la relación señal-ruido (SNR).

• Reducir el ancho de haz aumenta la ganancia
• El aumento de ganancia refuerza la señal deseada
• La recepción fuera del eje reducida disminuye el ruido e interferencias no deseados
• La SNR resultante mejora

Por esta razón,  se prefieren antenas de ancho de haz estrecho para enlaces de comunicación de larga distancia y alta fiabilidad, como backhaul punto a punto, enlaces de microondas y despliegues direccionales de IoT.

Resumen

El ancho de haz es un parámetro fundamental de la antena que influye en la cobertura, ganancia, interferencia y el rendimiento general del sistema. Al comprender el ancho de haz —y mediciones relacionadas como HPBW y FNBW— los ingenieros y diseñadores de sistemas pueden tomar decisiones informadas sobre la selección, colocación y orientación de la antena.

En las comunicaciones inalámbricas, el ancho de haz no es simplemente una especificación: es una herramienta de diseño que permite un despliegue de red eficiente, fiable y escalable.
