Introduction

La mise à la terre des câbles d'antenne est l'une des étapes les plus négligées mais aussi cruciales dans toute installation d'antenne. Que vous déployiez des antennes pour le WiFi, le cellulaire, la radio, la télévision ou les systèmes satellites, une mise à la terre inadéquate peut entraîner une défaillance d'équipement, une dégradation des performances ou de graves dangers pour la sécurité.

L'importance des câbles d'antenne de mise à la terre

Un bon mise à la terre des câbles d'antenne ne concerne pas seulement la sécurité de l'équipement et du personnel contre les éclairs et les surtensions électriques ; cela contribue également à la performance globale de l'antenne. En ce qui concerne l'installation de systèmes d'antenne pour les applications radio, télévision, satellite et autres télécommunications, la mise à la terre des câbles d'antenne est essentielle.

Plus tard dans cet article, nous discuterons des causes principales ainsi que des dommages potentiels aux équipements et aux locaux.

La mise à la terre dans toute configuration d'antenne a deux objectifs majeurs

1. Protection contre les surtensions électriques : Lors d'un orage électrique, une antenne non mise à la terre  peut provoquer une catastrophe et entraîner d'importants dégâts aux équipements associés ainsi que des conditions potentiellement mortelles pour les personnes environnantes.
2. Qualité du signal améliorée : La mise à la terre aide à réduire les niveaux de bruit et d'interférences dans le signal reçu par l'antenne, ce qui est important pour garantir une communication claire.

Comment une mise à la terre correcte améliore les performances de l'antenne

En plus de la sécurité, une mise à la terre adéquate améliore la stabilité du système RF en réduisant le bruit électrique indésirable, l'accumulation d'électricité statique et les courants de mode commun sur les câbles coaxiaux. Ces effets peuvent dégrader le rapport signal/bruit (SNR), introduire des interférences et réduire la fiabilité globale du lien — notamment lors de longs trajets coaxiaux et d'installations extérieures.

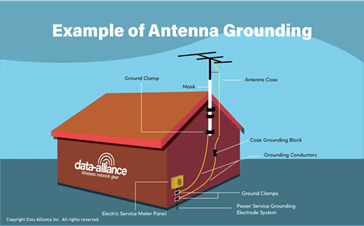

Connexion de l'antenne à une tige de terre à l'aide d'un fil de terre pour la mise à la terre des câbles d'antenne

• Fil de terre : Un fil de terre est utilisé pour relier l'antenne et sa structure de montage à une tige de mise à la terre. Ce fil doit être aussi direct et droit que possible afin de fournir un chemin efficace permettant à la décharge électrique d'atteindre la terre.
• Tailles typiques : fil de cuivre #6 AWG ou plus grand (selon le code local)
• Privilégiez le cuivre massif ou le cuivre étamorphe pour la résistance à la corrosion
• Tige de mise à la terre : Cette tige est enfoncée dans le sol pour atteindre une profondeur qui assure le contact avec le sol. Cette profondeur dépend des conditions locales du sol et des réglementations, mais elle est généralement d'environ huit pieds pour garantir un bon sol en terre.
• Les tiges en acier revêtues de cuivre sont préférées
• Plusieurs tiges peuvent être nécessaires dans des sols rocheux ou à haute résistance
• Fixation de tous les composants : Il est essentiel que tous les composants métalliques du système d'antenne, y compris le mât et le câble coaxial, soient reliés ensemble et connectés au même système de mise à la terre. Cela garantit que toutes les pièces ont un potentiel égal, réduisant ainsi le risque d'arc électrique.
• Protecteurs contre les surtensions : Les parasurtenseurs peuvent être installés le long du câble coaxial pour protéger l'équipement intérieur contre les surtensions. Ces dispositifs détournent la tension excédentaire du câble vers la terre, protégeant ainsi les appareils connectés comme les téléviseurs et les radios.

Techniques appropriées d'ancrage :

• Utilisez des fils épais et à faible résistance : Pour les fils de mise à la terre, vous devriez utiliser des câbles plus épais, à faible résistance et capables de supporter plus de courant.
• Inspection régulière : Les systèmes de mise à la terre doivent être inspectés régulièrement, surtout dans les zones à forte électricité ou lorsque les pièces métalliques peuvent être corrodées par des influences environnementales, comme les embruns salés.
• Conformité aux codes locaux : Les conditions géographiques et environnementales peuvent nécessiter certaines pratiques de mise à la terre conformément aux codes et normes locaux du bâtiment.

Bienfaits d'ancrage approprié :

• Assurez-vous d'un système sûr : Une bonne pratique de mise à la terre maintiendra votre système en sécurité et réduira le risque de chocs électriques et d'incendies causés par la foudre.
• Protection de l'équipement : La mise à la terre empêche les dommages aux équipements radio connectés à l'antenne, tels que les récepteurs et les émetteurs, en conduisant en toute sécurité l'excès d'énergie électrique dans la terre.
• Meilleures performances dans les systèmes : Des systèmes bien mis à la terre réduisent les perturbations électriques, ce qui permet d'obtenir une image et un son de meilleure qualité pour les diffusions et des signaux de haute qualité, sans erreurs, pour les communications.

Erreurs courantes d'ancrage à éviter

• Mettre au sol uniquement le mât mais pas le bouclier coaxial
• Utiliser de longs fils de terre enroulés au lieu de courts fils droits
• Installation de pare-tonnerre sans les fixer au même système de masse
• Mélanger plusieurs points de masse sans un bon collage
• Ignorer la corrosion dans les environnements côtiers ou à forte humidité

Normes de mise à la terre et codes électriques

La mise à la terre de l'antenne doit toujours respecter les normes électriques et de sécurité applicables, telles que :

• NEC Article 810 & 820 (États-Unis)
• IEC 62305 (Protection internationale contre la foudre)
• Codes locaux du bâtiment et électriques

Le respect de ces normes garantit à la fois la sécurité et la conformité à l'assurance.

Les surtensions électriques dans les câbles d'antenne pouvant endommager les équipements associés sont causées par les événements naturels suivants :

1. Éclairs : C'est la cause la plus courante et potentiellement la plus destructrice des surtensions électriques dans les systèmes d'antenne. La foudre n'a pas besoin de frapper directement l'antenne ; Une perche à proximité peut également provoquer une surtension élevée dans le câble, ce qui peut endommager les équipements connectés.
2. Décharge électrostatique : Les changements météorologiques, comme le vent qui déplace la poussière ou la neige, peuvent provoquer l'accumulation d'électricité statique sur une antenne. Cette charge accumulée peut soudainement se décharger sur les équipements connectés, provoquant une surtension.
3. Éruptions solaires : Bien que moins fréquentes, les éruptions solaires peuvent provoquer des tempêtes géomagnétiques induisant des courants dans de longs conducteurs, y compris les câbles d'antenne. Ces courants induits peuvent être suffisamment puissants pour endommager les composants électroniques et perturber les systèmes électriques.

Quand la foudre frappe près d'une antenne ou de son câble

Plusieurs facteurs peuvent survenir, ce qui peut endommager l'antenne, le câble et tout équipement associé :

1. Frappe directe : Si la foudre frappe directement l'antenne, le courant immense de la foudre peut faire fondre ou vaporiser des parties de l'antenne. Cela peut également entraîner la destruction de la monture d'antenne et de tout appareil directement connecté à celle-ci.
2. Tensions induites : Même si la foudre frappe à proximité et pas directement sur l'antenne, elle peut induire des tensions dans l'antenne et son câble. Ces tensions induites peuvent être très élevées, suffisamment pour compenser les propriétés d'isolation des câbles d'antenne typiques, pouvant entraîner des courts-circuits ou des arcs.
3. Propagation par surtension : La haute tension issue d'une frappe peut se propager le long du câble de l'antenne et atteindre les équipements connectés. Cela peut inclure des radios, des amplificateurs ou d'autres appareils électroniques sensibles, qui peuvent être gravement endommagés par une surtension soudaine.
4. Impulsion électromagnétique (EMP) : La foudre émet un large spectre d'énergie électromagnétique, ce qui peut créer des champs électromagnétiques transitoires suffisamment puissants pour induire des courants dans les matériaux conducteurs voisins, ce qui risque d'endommager davantage les composants électroniques.
5. Courants de sol : Si un éclair frappe le sol à proximité, le courant peut traverser le sol. Si le système d'antenne n'est pas correctement mis à la terre, ou si les courants de terre circulent le long du trajet du système de mise à la terre de l'antenne, cela peut également entraîner des dommages.

Une mise à la terre adéquate, une protection contre les surtensions et l'utilisation d'arrêt-foudre peuvent détourner en toute sécurité l'excès d'énergie des composants sensibles, protégeant ainsi l'équipement de la plupart des dommages liés à la foudre.

Conclusion

Une mise à la terre appropriée des câbles d'antenne, ainsi que l'utilisation d'arrêt-tonnerre, ne sont pas seulement conseillés ou une bonne pratique — c'est obligatoire dans toute installation d'antenne pour assurer la sécurité, protéger les équipements et garantir la qualité du signal. Installer un fil de mise à la terre, une tige de mise à la terre, lier tous les composants et utiliser des parasurtenseurs protégera votre système d'antenne et en améliorera les performances. Si les installateurs d'antennes respectent les lois et réglementations locales et suivent les meilleures pratiques d'installation, vous pouvez être assuré que votre système d'antenne fonctionne de manière sûre et efficace. Lorsqu'elle est correctement conçue et installée, la mise à la terre n'est pas une mise à niveau optionnelle — elle constitue une condition fondamentale pour tout système d'antenne fiable et professionnel.
