Gaine thermorétractable pour câbles d’antenne: types, pointes, dimensionnement
Table of Contents
- Gaine thermorétractable pour câbles d’antenne
- Gaine thermorétractable doublée d'adhésif: Recommandée
- Gaine thermorétractable standard (non doublée): utilisation limitée
- Résumé Conclusion
- Tailles de gaines thermorétractables recommandées pour les câbles d'antenne coaxiaux
- Conseils d'application
- Matériaux utilisés dans les gaines thermorétractables pour câbles d'antenne
- Type le plus courant pour les installations de câbles d'antenne
- Notes
- FAQs

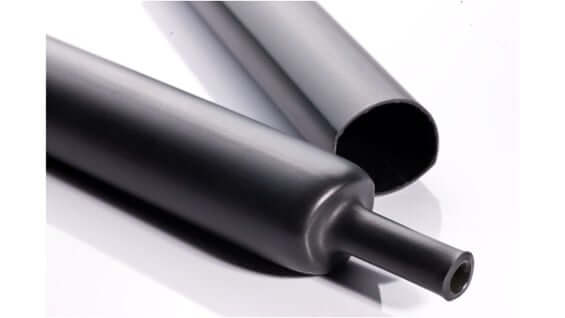

Gaine thermorétractable pour câbles d’antenne
Pour les câbles d'antenne fabriqués avec des câbles coaxiaux LMR-100, LMR-200 et LMR-400, les gaines thermorétractables doublées d'adhésif sont généralement meilleures que les gaines standard (non doublées). Voici pourquoi:
Gaine thermorétractable doublée d'adhésif: Recommandée
Avantages:
- Joint d'étanchéité à l'humidité: L'adhésif interne fond et s'écoule pendant le rétrécissement, créant un joint étanche autour du connecteur et de la gaine du câble.
- Décharge de traction: Fournit un meilleur support mécanique à la jonction entre le câble et le connecteur, minimisant ainsi le risque de dommages dus au mouvement ou aux vibrations.
- Protection de l'environnement: Particulièrement utile pour les câbles d'antenne extérieurs, car il bloque la poussière, la saleté et l'exposition aux UV.
- Durabilité à plus long terme: Il résiste aux cycles thermiques, ce qui garantit que le joint tient dans les environnements chauds et froids.
Meilleur cas d'utilisation:
- Environnements extérieurs ou semi-exposés
- Lorsque l'infiltration d'eau ou la corrosion sont préoccupantes (p. ex., toits, tours, installations marines)
Gaine thermorétractable standard (non doublée): utilisation limitée
Avantages:
- Plus facile à appliquer et légèrement moins cher
- Fonctionne bien à l'intérieur ou dans des environnements contrôlés
- Peut être suffisant si vous utilisez d'autres méthodes d'étanchéité (comme du ruban adhésif ou des bottes résistantes aux intempéries)
Inconvénients:
- Ne fournit pas de barrière contre l'humidité
- Peut permettre à l'air et à l'humidité de s'infiltrer, entraînant une oxydation ou des fuites RF au fil du temps
Astuce pratique:
Choisissez un tube avec:
- Rapport de rétrécissement de 3:1 pour assurer un ajustement serré autour du câble et du connecteur
- Résistance aux UV en cas d'utilisation à l'extérieur
- Longueur suffisante pour couvrir une partie du connecteur et s'étendre sur la gaine du câble pour une adhérence sûre
Résumé Conclusion
Les gaines thermorétractables doublées d'adhésif sont le meilleur choix pour sceller et protéger les câbles LMR-200/400 avec des connecteurs SMA et de type N, en particulier dans les applications RF extérieures ou critiques.
Tailles de gaines thermorétractables recommandées pour les câbles d'antenne coaxiaux
Type de câble coaxial | Diamètre nominal du câble | Tubes recommandés (Avant de rétrécir) | Tubes recommandés (Après rétrécissement) | Rapport de rétrécissement | Notes |
LMR-100 | 0,10 pouce (2,5 mm) | 3/16 po (4,8 mm) | 0,0625 pouce (1,6 mm) | 3:1 | Queues de cochon légères, câbles GPS |
LMR-195 / RG58 | 0,195 pouce (4,95 mm) | 1/4 po (6,4 mm) | 0,08 pouce (2 mm) | 3:1 | Câbles Wi-Fi / LTE |
LMR-200 | 0,195 pouce (4,95 mm) | 1/4 po (6,4 mm) | 0,08 pouce (2 mm) | 3:1 | Légèrement plus robuste que le LMR-195 |
RG-6 | 0,27 pouce (6,9 mm) | 3/8 po (9,5 mm) | 3 mm (0,12 pouce) | 3:1 | Souvent utilisé pour les antennes de télévision |
LMR-240 | 0,24 pouce (6,1 mm) | 3/8 po (9,5 mm) | 3 mm (0,12 pouce) | 3:1 | Utilisations RF de puissance modérée |
LMR-400 | 0,405 pouce (10,3 mm) | 1/2 po (12,7 mm) ou 3/4 po (19 mm) | 0,17 po (4,5 mm) à 0,25 po (6,4 mm) | 3:1 | Câble extérieur robuste |
LMR-600 | 15 mm (0,59 pouce) | 3/4 po (19 mm) à 1 po (25 mm) | 0,25 po (6,4 mm) à 0,33 po (8,5 mm) | 3:1 | Courses à haute puissance, grandes longueurs |
RG-213 / RG-214 | 0,405 pouce (10,3 mm) | 1/2 po (12,7 mm) ou 3/4 po (19 mm) | 0,17 po (4,5 mm) à 0,25 po (6,4 mm) | 3:1 | Coaxial mil-spec blindé |
RG-8X (Mini-8) | 0,242 pouce (6,15 mm) | 3/8 po (9,5 mm) | 3 mm (0,12 pouce) | 3:1 | Radio HF et utilisation marine |
Conseils d'application
- Les tubes doublés d'adhésif assurent une liaison étanche et résistante aux intempéries avec le connecteur et la gaine du câble.
- Choisissez un tube qui est juste assez grand pour glisser sur le connecteur, mais qui rétrécira étroitement autour du câble.

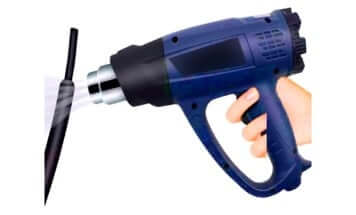

- Utilisez un pistolet thermique, et non une flamme nue, pour activer l'adhésif et assurer un rétrécissement uniforme.
- Pour une utilisation à long terme à l'extérieur, choisissez des tubes stabilisés aux UV et conçus pour -55 °C à 125 °C.
Matériaux utilisés dans les gaines thermorétractables pour câbles d'antenne
La composition matérielle des gaines thermorétractables pour les câbles d'antenne, en particulier lorsqu'elles sont utilisées pour des connecteurs RF extérieurs tels que SMA, N-Type, RP-SMA, TNC et coaxial de la série LMR, est essentielle pour garantir la résistance aux intempéries, la durabilité aux UV et l'isolation électrique. Voici un aperçu des matériaux les plus couramment utilisés:
Matériel | Utilisation typique | Propriétés clés | Applications |
Polyoléfine (réticulée) | Gaines thermorétractables les plus courantes | - Excellente isolation- Résistance aux UV et aux produits chimiques- Rétrécit uniformément | Étanchéité des câbles à usage général, intérieur/extérieur |
Adhésif (colle thermofusible) | Revêtement intérieur en tube à double paroi | - Scelle l'humidité et la poussière- Adhère au plastique, au caoutchouc et au métal | Étanchéité extérieure, marine, télécom |
Fluoropolymère (p. ex., PTFE, FEP, PVDF) | Tubes haute performance | - Haute température (jusqu'à 200–250 °C)- Inerte chimiquement- Surface antiadhésive | Aérospatiale, militaire, conditions météorologiques extrêmes |
Polyoléfine élastomère ou néoprène | Utilisation flexible et résistante à l'huile | - Extensibilité caoutchouteuse- Bonne résistance à l'abrasion | Décharge de traction pour les installations à haute flexibilité |
Élastomère de silicone | Réglages haute flexibilité, haute température | - Très flexible - Résistance à la température jusqu'à ~200°C | Utilisation spéciale RF/micro-ondes (moins courante) |
Type le plus courant pour les installations de câbles d'antenne
Tube en polyoléfine à double paroi doublé d'adhésif
Il s'agit du tube de prédilection pour les connecteurs d'antenne extérieure en raison de:
- Couche extérieure:Polyoléfine réticulée
- Rétrécit uniformément
- Résiste aux UV, à l'eau et à l'abrasion
- Couche intérieure:Adhésif thermoplastique (colle thermofusible)
- S'écoule lorsqu'il est chauffé et se ferme hermétiquement
- Se lie au moletage du connecteur et à la gaine du câble
Rapport de rétrécissement typique: 3:1 ou 4:1
Température nominale: -55 °C à +125 °C
Rigidité diélectrique: ~15–25 kV/mm
Point de fusion de l'adhésif: 80–110 °C
Pourquoi la polyoléfine est idéale pour les câbles d'antenne
- RF-Safe: N'interfère pas avec le signal
- Durabilité environnementale: Résistant aux UV, à la pluie, à la neige et à l'ozone
- Protection mécanique: Protège contre la flexion et l'arrachement du câble
- Résistance chimique: Manipule les carburants, les huiles et les solvants de nettoyage
Notes
- Utilisez un tube résistant aux UV si le câble est exposé à la lumière du soleil en permanence.
- Pour les environnements marins ou désertiques, choisissez des tubes étiquetés MIL-DTL-23053/4 ou des spécifications militaires similaires.
FAQs
Pourquoi devrais-je utiliser des gaines thermorétractables doublées d'adhésif au lieu de gaines standard pour les câbles d'antenne?
Les tubes doublés d'adhésif offrent un joint étanche, une décharge de traction plus forte et une meilleure protection contre les UV, la saleté et les changements de température. Les tubes standard peuvent être moins chers et plus faciles à appliquer, mais ne disposent pas d'une protection contre l'humidité, ce qui les rend inadaptés aux installations RF extérieures ou à long terme.
Quand une gaine thermorétractable standard (non doublée) est-elle suffisante?
Les tubes standard peuvent être utilisés dans des environnements intérieurs ou contrôlés où les câbles ne sont pas exposés à l'eau, à la poussière ou à la lumière du soleil. Il peut également être acceptable d'utiliser des méthodes d'étanchéité supplémentaires, telles que du ruban adhésif ou des bottes résistantes aux intempéries.
Quel rapport de rétraction est recommandé pour les gaines thermorétractables sur les câbles d'antenne coaxiale?
Un rapport de rétrécissement de 3:1 est recommandé. Cela garantit que le tube rétrécira étroitement autour du connecteur et de la gaine du câble, créant ainsi un ajustement sûr et une bonne étanchéité environnementale.
Quelle taille de gaine thermorétractable dois-je utiliser pour les câbles LMR-100, LMR-200 et LMR-400?
- LMR-100 (0,10 po / 2,5 mm): 3/16 po avant rétraction → 0,0625 po après rétraction
- LMR-200 (0,195 po / 4,95 mm): 1/4 po avant le rétrécissement → 0,08 po après le rétrécissement
- LMR-400 (0,405 po / 10,3 mm): 1/2 po ou 3/4 po avant le rétrécissement → 0,17 à 0,25 po après le rétrécissement
Quel matériau est le meilleur pour les gaines thermorétractables d'antenne extérieure?
La polyoléfine doublée d'adhésif à double paroi est le choix le plus courant et le plus fiable. Sa couche extérieure résiste aux UV, à l'abrasion et aux intempéries, tandis que la couche adhésive intérieure se lie étroitement au connecteur et à la gaine du câble, créant ainsi un joint étanche durable.
Comment appliquer correctement une gaine thermorétractable doublée d'adhésif?
- Choisissez un tube juste assez grand pour glisser sur le connecteur.
- Positionnez-le de manière à couvrir une partie du connecteur et à l'étendre sur la gaine du câble.
- Utilisez un pistolet thermique (pas une flamme nue) pour rétrécir uniformément le tube.
- Laissez l'adhésif s'écouler et se lier pour un joint étanche et résistant aux intempéries.
Les gaines thermorétractables peuvent-elles affecter les performances RF?
Non. Les tubes doublés d'adhésif à base de polyoléfine sont sans RF et n'interfèrent pas avec les performances du signal. Au lieu de cela, il protège la connexion des dommages environnementaux et mécaniques qui pourraient autrement dégrader les performances.
Quelles sont les cotes de température et environnementales que je dois rechercher?
Pour une utilisation à long terme en extérieur, choisissez des tubes classés de -55 °C à +125 °C, stabilisés aux UV pour l'exposition au soleil et conformes à la norme MIL-DTL-23053/4 ou à des spécifications similaires s'ils sont utilisés dans des environnements marins ou désertiques difficiles.
