Filtres passe-bande

Les filtres passe-bande jouent un rôle crucial dans les systèmes modernes à fréquence radio (RF) et sans fil, en particulier dans des environnements où plusieurs signaux partagent le même spectre. Leur sélection et application correctes peuvent améliorer la qualité du signal, réduire les interférences et se conformer aux normes réglementaires. Voici une explication détaillée de ce que sont les filtres passe-bande, de leur fonctionnement et des applications dans lesquelles ils sont utilisés.

Un filtre passe-bande est un dispositif de traitement sans fil du signal conçu pour permettre à une plage spécifique de fréquences de passer tout en atténuant ou bloquant les fréquences en dehors de cette plage. Il filtre efficacement les fréquences indésirables et ne permet que la transmission ou la réception de signaux dans une bande de fréquences spécifique.

Pourquoi sont-ils si importants ?

En pratique, les filtres passe-bande aident à protéger les récepteurs sensibles contre de forts signaux hors bande externe, à prévenir la saturation de l'amplificateur et à améliorer le rapport signal/bruit (SNR). Dans les applications IoT, cellulaires et satellites, le bon filtre peut faire la différence entre une communication fiable et une connexion instable.

Si vous avez besoin de filtres passe-bande pour une fréquence autre que celles proposées sur cette page, merci de nous le faire savoir et nous les ajouterons à notre offre de produits.

Les filtres passe-bande sont des outils essentiels dans les applications sans fil car le filtrage sélectif de plages de fréquences spécifiques est nécessaire ou du moins très avantageux.

Un filtre passe-bande typique comporte deux paramètres principaux :

1. Fréquence centrale (f0) : C'est la fréquence médiane ou centrale dans la bande passante souhaitée. Elle définit la fréquence autour de laquelle le filtre permet la transmission maximale du signal.
2. Bande passante (BW) : La bande passante est la plage de fréquences que le filtre permet de traverser. Elle est généralement spécifiée comme la différence entre les fréquences de coupure supérieure et inférieure de -3 dB (f1 et f2), où la force du signal est réduite à la moitié (-3 dB) de sa valeur maximale. En d'autres termes, la bande passante définit la largeur de la bande passante.

Paramètres de filtre supplémentaires

En plus de la fréquence centrale et de la bande passante, il existe d'autres paramètres importants à considérer dans un filtre passe-bande :

• Perte d'insertion : La quantité d'atténuation que le filtre introduit dans la bande passante.
• Atténuation hors bande : niveau de rejet des signaux indésirables.
• Pente de transition : À quelle  vitesse le filtre passe de la bande passante à la ceinture de rejet.
• Stabilité thermique : comportement du filtre face aux variations de température.

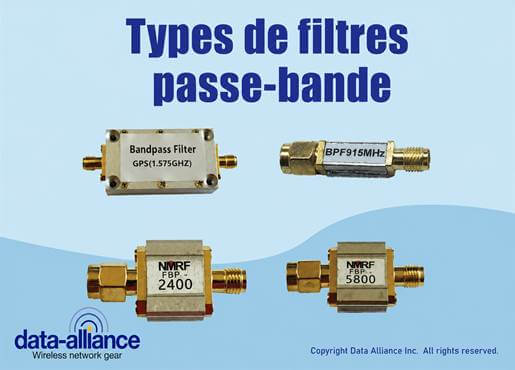

Les filtres passe-bande sont couramment utilisés dans diverses applications sans fil pour sélectionner des bandes de fréquences spécifiques d'intérêt tout en atténuant les fréquences indésirables. Le choix des bandes de fréquence pour les filtres passe-bande dans les applications sans fil dépend de la norme ou de la technologie de communication sans fil utilisée. Voici quelques bandes de fréquence courantes et leurs applications sans fil associées :

1. Bande 890 à 940 MHz (fréquence centrale 915 MHz) : Applications : LoRa, LoRaWAN, GSM
2. Bande ISM 2,4 GHz :
   • Applications : Wi-Fi (802.11b/g/n/ac), Bluetooth, Zigbee, fours à micro-ondes, dispositifs industriels, scientifiques et médicaux (ISM).
   • Fréquence de filtre : Les filtres passe-bande dans la bande de 2,4 GHz sont utilisés pour isoler les canaux Wi-Fi ou Bluetooth ou pour filtrer les interférences provenant d'autres appareils dans la bande ISM.
3. Bande ISM 5 GHz :
   • Applications : Wi-Fi (802.11a/n/ac/ax), systèmes radar, quelques communications par satellite.
   • Fréquence de filtre : Des filtres passe-bande dans la plage de 5 GHz sont utilisés pour sélectionner des canaux Wi-Fi spécifiques ou filtrer les interférences.
4. Bandes cellulaires :
   • Applications : réseaux mobiles 2G (GSM), 3G (UMTS), 4G (LTE) et 5G.
   • Fréquence de filtre : Les filtres passe-bande sont utilisés dans les stations de base cellulaires et les appareils mobiles pour isoler des bandes de fréquences spécifiques attribuées à la communication cellulaire, telles que 700 MHz, 850 MHz, 1,8 GHz, 2,1 GHz, 2,6 GHz, et d'autres.
5. Bandes GPS et GNSS :
   • Applications : Système de positionnement global (GPS), système mondial de navigation par satellite (GNSS), tels que Galileo, GLONASS et Beidou.
   • Fréquence de filtre : Les filtres passe-bande sont utilisés pour sélectionner les bandes de fréquences GPS ou GNSS (environ 1,2 GHz et 1,5 GHz) et rejeter d'autres signaux afin d'améliorer la précision de la navigation.
6. Bandes de communication par satellite :
   • Applications : Systèmes de communication par satellite, à la fois en liaison montante et descendante.
   • Fréquence du filtre : Les filtres passe-bande sont utilisés pour isoler des bandes de fréquences spécifiques attribuées à la communication par satellite, telles que la bande C (3,7-4,2 GHz), la bande Ku (11,7-12,7 GHz) et la bande Ka (26,5-40 GHz).
7. Microphones sans fil et systèmes audio :
   • Applications : microphones sans fil, systèmes de transmission audio sans fil.
   • Fréquence de filtre : Des filtres passe-bande sont utilisés pour sélectionner des bandes de fréquences spécifiques attribuées à la transmission audio sans fil, telles que les bandes VHF (très haute fréquence) et UHF (ultra haute fréquence).
8. Groupes de radio et de télévision :
   • Applications : AM (modulation d'amplitude) et FM (modulation de fréquence), radiodiffusion, télévision.
   • Fréquence de filtre : Les filtres passe-bande sont utilisés pour isoler des bandes de fréquences spécifiques pour la transmission radio AM (environ 540-1600 kHz) et FM (environ 88-108 MHz).

Ce ne sont là que quelques exemples des bandes de fréquence dans lesquelles les filtres passe-bande sont utilisés dans les applications sans fil. Le choix de la bande de fréquence appropriée et de la conception du filtre dépend des exigences spécifiques du système sans fil et des normes qu'il doit respecter.

Les applications des filtres passe-bande pour les applications sans fil et RF incluent :

1. Récepteurs radio : Les filtres passe-bande aident à sélectionner des bandes de fréquences radio spécifiques à accorder à différentes stations ou chaînes.
2. Systèmes de communication : Les filtres passe-bande sont utilisés dans les modulateurs et démodulateurs pour extraire le signal porteuse d'une forme d'onde modulée.
3. Traitement du signal : Les filtres passe-bande peuvent être utilisés en analyse du signal pour isoler des composantes fréquentielles spécifiques d'intérêt.
4. Dispositifs médicaux : Ils sont utilisés dans des instruments médicaux tels que les électrocardiogrammes (ECG) et les électroencéphalogrammes (EEG) pour cibler des composants spécifiques de la fréquence physiologique.

Il est important de noter que la conception de filtres RF peut être complexe et nécessite souvent des outils de simulation et une expertise en ingénierie RF. Selon vos besoins spécifiques, vous pouvez choisir de concevoir un filtre sur mesure ou d'acheter un filtre passe-bande commercialement disponible qui répond à vos exigences de fréquence et de bande passante à 915 MHz. Les filtres commerciaux sont souvent disponibles avec des fiches techniques fournissant des spécifications détaillées, ce qui en fait un choix pratique pour de nombreuses applications.

Les filtres passe-bande peuvent exister sous divers modèles, y compris les filtres actifs (qui utilisent des composants actifs comme les amplificateurs opérationnels) et les filtres passifs (qui utilisent des composants passifs tels que les condensateurs et les inductances). Ils peuvent être implémentés sous forme de circuits analogiques ou d'algorithmes numériques dans le traitement du signal.

Pour concevoir ou sélectionner un filtre passe-bande pour 915 MHz, vous devrez considérer plusieurs paramètres :

1. Fréquence centrale (f0) : La fréquence centrale doit être réglée à 915 MHz, car c'est la fréquence que vous souhaitez faire passer à travers le filtre.
2. Bande passante (BW) : La bande passante du filtre dépendra de votre application spécifique. Pour les applications ISM telles que LoRa, Sigfox ou d'autres systèmes à bande étroite, la bande passante peut être relativement étroite, comme quelques MHz ou même moins. Pour le Wi-Fi ou d'autres applications haut débit, la bande passante peut être plus large, jusqu'à plusieurs centaines de MHz.
3. Type de filtre : Il existe plusieurs conceptions de filtres parmi lesquelles choisir, comme les filtres Butterworth, Chebyshev ou elliptiques. Le choix dépend des exigences spécifiques des caractéristiques du filtre, telles que la ride de la bande passante, l'atténuation de la bande d'arrêt et l'inclinaison de la chute.
4. Ordre des filtres : L'ordre des filtres détermine à quel point le filtre atténue les fréquences en dehors de la bande de passe. Les filtres d'ordre supérieur offrent une meilleure sélectivité, mais peuvent avoir une conception plus complexe et nécessiter plus de composants.
5. Adaptation d'impédance : Assurez-vous que le filtre correspond à l'impédance de l'entrée et de la sortie de votre système afin de minimiser la réflexion du signal et de maximiser le transfert du signal.
6. Sélection des composants : Choisissez les composants passifs appropriés (inductances, condensateurs, et parfois résistances) et les composants actifs (si vous utilisez un filtre actif) avec des valeurs correspondant à vos spécifications de conception.
7. Topologie : Sélectionnez la topologie de filtre appropriée en fonction de vos besoins et des composants disponibles. Les topologies courantes pour les filtres RF incluent LC (inductance-condensateur), SAW (onde acoustique de surface) et filtre céramique.

Dans le contexte des applications sans fil RF (radiofréquence), le terme « filtres passe-bande » est plus couramment utilisé que « filtres passe-bande ».

Filtres commerciaux vs. filtres personnalisés

Dans de nombreux systèmes RF, l'utilisation de filtres commerciaux standards est suffisante et réduit les temps de développement. Cependant, dans des applications critiques ou très spécifiques, il peut être nécessaire de recourir à des filtres conçus sur mesure pour répondre à des exigences strictes de sélectivité, de taille ou de performance environnementale.

Emplacement du filtre au sein du système RF

Les filtres passe-bande peuvent être placés dans différentes parties d'un système RF, telles que :

• Entre l'antenne et le récepteur (front de RF)
• Avant ou après un amplificateur à faible bruit (LNA)
• À l'étape de transmission pour limiter les émissions hors bande

La bonne position du filtre influence directement la performance globale du système.

Conclusion

En conclusion, les filtres passe-bande sont des composants essentiels dans pratiquement tous les systèmes sans fil modernes. Leur sélection, conception et intégration correctes peuvent améliorer l'efficacité spectrale, réduire les interférences et garantir un fonctionnement fiable du système. Comprendre leurs paramètres et applications facilite la prise de meilleures décisions techniques dans les projets RF et IoT.
