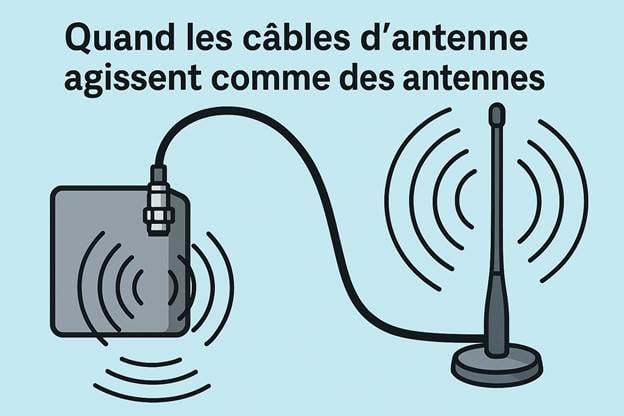

Contexte: Quand les câbles d'antenne agissent comme des antennes

Les câbles coaxiaux sont censés être des lignes d'alimentation passives – transportant des signaux RF entre les équipements et les antennes sans rayonner d'énergie par eux-mêmes. Dans un scénario idéal, tout le courant RF circule dans le conducteur interne du câble, avec un courant de retour égal et opposé à l'intérieur du blindage, de sorte que les champs s'annulent et aucune énergie n'est rayonnée par le coaxial. Cependant, dans certaines conditions, un câble coaxial peut commencer à se comporter comme une antenne elle-même. Cela se produit généralement lorsqu'il y a un déséquilibre ou un défaut dans le système qui fait  circuler un courant RF à l'extérieur du blindage coaxial (le courant dit en mode commun) au lieu d'être confiné à l'intérieur. Lorsque cela se produit, de l'énergie irradie du coaxial et modifie même le diagramme global de rayonnement de l'antenne.

En résumé, un câble qui rayonne est généralement le symptôme d'un système d'antenne imparfait, pas quelque chose que nous souhaitons voir arriver. Une bonne pratique en ingénierie RF vise à garder le câble « juste un câble », et non un élément rayonnant.

Conceptions d'antennes qui utilisent le câble comme partie intégrante du radiateur

Bien que le rayonnement coaxial soit souvent involontaire, certaines conceptions d'antennes reposent effectivement sur le câble d'alimentation comme partie intégrante de l'antenne – soit par nécessité, soit par compromission de conception. Un exemple classique est un simple monopôle de quart d'onde (comme beaucoup d'antennes « puck » ou de véhicules): c'est essentiellement un fouet d'un quart de longueur d'onde qui nécessite normalement un plan de masse conducteur (ou des radiaux) pour servir d'autre moitié à l'antenne. Si aucun plan de masse adéquat n'est présent, l'antenne « recrute » souvent le bouclier coaxial comme contrepoids manquant. En d'autres termes, l'antenne essaie d'utiliser l'extérieur du coaxial pour compléter le chemin de retour RF et aider à rayonner.

Ce phénomène est bien documenté dans la littérature RF. Comme le dit une discussion technique: pour les antennes électriquement courtes ou dépendantes du plan de masse, la ligne d'alimentation coaxiale peut devenir partie intégrante du système de rayonnement si un contrepoids approprié n'est pas fourni. En fait, le « bon » ROS mesuré de certaines antennes compactes peut être trompeur – le faible SWR peut provenir du système combiné de la petite antenne plus plusieurs pieds de coaxial agissant comme un radiateur involontaire. Si vous installiez un véritable étranglement RF sur le câble (ou isoliez autrement le coaxial), une telle antenne pourrait soudainement cesser de fonctionner ou le SWR s'envolerait, car l'antenne seule ne faisait pas tout le rayonnement – c'est le câble qui en faisait une partie. C'est essentiellement ce que vous avez observé lors de vos tests: lorsque le câble excédentaire était glissé à l'intérieur de l'enceinte métallique (empêchant effectivement sa rayonnement), les performances de l'antenne ont chuté de manière significative, ce qui indique que la conception dépendait probablement de ce rayonnement du câble.

Il existe des exemples de produits réels. Par exemple, certaines antennes compactes VHF/GPS ou AIS « puck » nécessitent explicitement une certaine longueur de coaxial et l'utilisent comme plan de masse improvisé. La documentation d'une antenne marine AIS indiquait même que l'ensemble du coaxial de 20 m « agit comme plan de masse » pour l'antenne, avertissant les utilisateurs de ne pas raccourcir le cable. Dans ces conceptions, le fabricant utilise essentiellement la ligne d'alimentation comme partie intégrante du circuit de l'antenne. Ce type de conception peut être un compromis nécessaire pour certains formats, mais ce n'est évidemment pas idéal dans un environnement métallique entièrement fermé comme vos casiers.

Comment identifier les antennes qui dépendent du rayonnement des câbles

Identifier si une antenne utilise le câble dans son système de rayonnement peut être délicat, car les fournisseurs ne le font que rarement une publicité explicite. Cependant, il existe plusieurs indices et méthodes que vous pouvez utiliser:

• Vérifiez la fiche technique et le type de conception de l'antenne: si la fiche technique ou la description du produit mentionne « nécessite un plan de masse » ou a été testé sur un grand plan de masse (par exemple « performance mesurée sur un plan de masse de 30 cm × 30 cm »), cela signifie que l'antenne est un monopôle nécessitant un contrepois. En l'absence d'un plan de masse approprié, une telle antenne tentera probablement d'utiliser le blindage coaxial comme contrepoise. En revanche, les antennes commercialisées comme « pas besoin de plan de masse (NGP) » ou « indépendantes du plan de masse » sont conçues pour ne pas nécessiter le châssis ou le câble du véhicule pour la résonance – elles comportent généralement deux éléments (formant un dipôle) ou une référence de masse interne. (Notez: dans certains contextes d'antennes CB, les « kits NGP » dissimulent simplement le contrepoids dans une configuration coaxiale spéciale – mais pour les antennes à puces à haute fréquence, le NGP implique généralement une conception véritablement autonome.)
• Recherchez des conceptions intégrées de plan de masse ou de dipôle: de nombreuses antennes combinées de haute qualité incluent un disque de plan de masse métallique interne ou un autre blindage à la base data-alliance.net. C'est un bon signe – cela signifie que le fabricant a intégré un contrepoids pour que l'antenne puisse fonctionner de manière autonome. Par exemple, Data Alliance note que dans leurs antennes à puces multi-éléments, « les plans de masse sont intégrés dans la conception de l'antenne sous forme de bouclier métallique à la base de l'antenne. » Une antenne avec un plan de masse intégré ou une structure dipôle est moins susceptible de dépendre du coaxial pour le rayonnement. Inversement, un simple fouet à élément unique sortant d'un palet, surtout s'il s'agit d'un quart d'onde, est plus suspect à moins que la base de montage (ou le circuit interne) ne fournisse clairement une masse.
• Exigences de longueur fixe: Si une antenne est équipée d'un câble à longueur fixe que le fournisseur dit de ne pas raccourcir, ou s'ils précisent que le câble fait partie du système accordé (comme dans l'exemple précédent, c'est un signal d'alarme. Cela implique que la résonance/impédance de l'antenne dépend de cette longueur particulière de câble – ce qui signifie souvent que le câble agit comme un élément accordé. Pour une flexibilité optimale, vous préféreriez une antenne capable d'utiliser n'importe quelle longueur de câble appropriée sans changement de performance (à part la perte normale).
• Test empirique – Utilisation d'un étranglement RF ou d'un filtre en mode commun: Une façon pratique de savoir si une antenne utilise le coaxial comme radiateur est d'isoler le coaxial et de voir si les performances changent. Par exemple, vous pouvez fixer un starter en ferrite (starter en mode commun) près du point d'alimentation de l'antenne pour supprimer tout courant RF à l'extérieur du câble. Si le SWR ou la force du signal de l'antenne change radicalement lorsque vous ajoutez le starter, cela indique que la ligne d'alimentation transportait effectivement un courant important (c'est-à-dire qu'elle faisait partie du système d'antenne). Une antenne bien conçue ne devrait pas être très sensible à l'ajout d'un starter – idéalement, elle fonctionnerait de la même façon, tandis qu'une antenne qui avait besoin du coaxial « semblera cesser de fonctionner » lorsque le choke bloque la contribution du coaxial. Dans votre cas, faire passer le câble à l'intérieur d'un boîtier métallique fonctionne de manière similaire à un étranglement en éliminant les rayonnements externes, et le fait que vous ayez constaté une forte baisse de performance renforce la conclusion que l'antenne dépendait du rayonnement du câble.
• Outils de laboratoire: Si disponibles, des mesures plus directes peuvent aider. L'utilisation d'une sonde de courant RF à clamp sur le coaxial peut détecter le courant en mode courant sur le blindage. De même, une sonde de détection RF en champ proche déplacée le long du câble peut révéler si le câble émet des champs RF. Des pics involontaires dans un ROS ou un balayage de perte de retour peuvent également indiquer que des portions de la ligne d'alimentation agissent comme des radiateurs résonants. Ce sont des méthodes de diagnostic plus avancées, mais elles peuvent confirmer si un câble est « silencieux » ou rayonnant.

En résumé, les antennes qui  utilisent uniquement le câble pour transférer le signal ne seront pas sensibles à la longueur du câble (au-delà de la perte normale) et spécifieront une ligne d'alimentation simplement comme accessoire. Les antennes qui dépendent implicitement du câble sont souvent accompagnées d'avertissements ou de notes d'installation spécifiques, ou appartiennent à des types de conception connus pour nécessiter une masse ou un contrepois. En cas de doute, contactez le support technique du fabricant – dans certains cas, ils peuvent confirmer si l'antenne dépend du plan de masse ou s'il existe de bonnes pratiques pour le routage des câbles.

En fin de compte, l'objectif est de choisir une antenne qui fonctionnera efficacement, le câble étant simplement un câble – fournissant de la puissance RF à l'élément de l'antenne et non agissant comme une antenne elle-même. En utilisant un design qui possède sa propre mise à la terre ou un contrepoids approprié, vous éliminez le « paradoxe » d'avoir besoin d'un câble apparent. Cela vous offrira des performances plus stables, réduira le risque de problèmes d'interférences et sera conforme aux bonnes pratiques (en gardant l'énergie coaxiale confinée au câble jusqu'à ce qu'elle atteigne l'antenne elle-même).

Conclusion: Gardez le câble comme un câble, choisissez un meilleur design d'antenne

En résumé: Certaines antennes (en particulier certains styles compacts « puck ») dépendent du coaxial dans leur système de rayonnement, même si c'est involontaire. Identifier ces conceptions implique de rechercher des signes de dépendance au plan de sol ou de réaliser des tests comme vous l'avez fait. Pour une application entièrement enfermée en métal, il est crucial de choisir une antenne conçue pour être indépendante de son coaxial pour la radiation. Cela signifie privilégier les modèles avec des plans de terre intégrés ou des configurations dipôles, et les monter à l'extérieur sur votre boîtier métallique.

Ce faisant, vous vous assurez que lorsque l'enceinte est fermée, l'antenne elle-même effectue tout le travail pour envoyer et recevoir les signaux RF, et vous ne perdez pas de performance parce qu'une partie « cachée » du système (le câble) a été coupée par les parois métalliques. Cette approche, combinée à une installation appropriée et peut-être à l'utilisation de starters en ferrite comme assurance, vous donnera les meilleurs résultats. Le point clé est exactement ce que l'article de George souligne: garder le câble d'antenne comme un câble passif, et laisser une antenne correctement conçue gérer la RF. Cela évitera la situation étrange d'une antenne qui ne brille que lorsque sa ligne d'alimentation est étrangement exposée.
