Mesure RSSI pour les antennes et les appareils IoT

La mesure et l'amélioration du RSSI (Received Signal Strength Indicator) pour vos antennes et appareils IoT impliquent à la fois des ajustements matériels et des techniques de surveillance logicielle. Décomposons-le en Mesure et Amélioration.

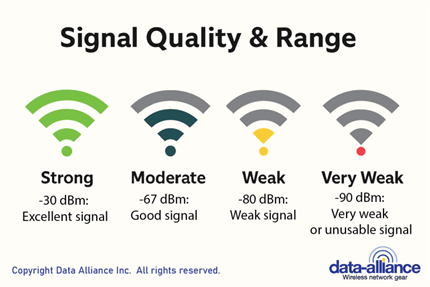

1. Mesure du RSSI

Outils et méthodes de mesure du RSSI

1. Lectures RSSI intégrées des appareils IoT:
   • De nombreux appareils et modules IoT (par exemple, les modules Wi-Fi, les nœuds LoRaWAN, les appareils Zigbee) fournissent des relevés RSSI dans le cadre de leurs rapports d'état.
   • Exemple (périphérique LoRaWAN):

• Exemple (Wi-Fi):

• Exemple (Bluetooth LE):

2. Outils logiciels et applications:
   • Analyseurs Wi-Fi: Des outils tels que Wireshark, Acrylic Wi-Fi Analyzer ou NetSpot  fournissent des lectures RSSI détaillées pour divers canaux et réseaux.
   • Scanners Bluetooth: Des applications telles que nRF Connect (pour Bluetooth Low Energy) fournissent des valeurs RSSI pour les appareils à proximité.
   • Serveurs réseau LoRaWAN: Des plates-formes telles que The Things Network (TTN) signalent RSSI pour les paquets reçus.
3. Outils matériels spécialisés:
   • Analyseurs de spectre: fournissent une analyse détaillée de l'intensité du signal sur différentes fréquences.
   • Indicateurs de signal RF: Appareils portables spécialement conçus pour mesurer le RSSI pour les antennes RF.

2. Améliorer le RSSI

Optimisation de l'antenne

1. Sélection du type d'antenne:
   • Pour les liaisons point à point (par exemple, LoRaWAN sur de longues distances): utilisez des antennes directionnelles à gain élevé.
   • Pour une couverture générale (par exemple, Wi-Fi dans un bâtiment): Utilisez des antennes omnidirectionnelles.
2. Positionnement et orientation de l'antenne:
   • Élevez les antennes au-dessus des obstacles pour la communication en visibilité directe.
   • Alignez  correctement les antennes directionnelles vers les appareils récepteurs.
3. Évitez les interférences de signal:
   • Éloignez-vous des objets métalliques, qui peuvent réfléchir ou bloquer les signaux.
   • Minimiser le nombre d'obstacles (murs, meubles, etc.) entre l'émetteur et le récepteur.

Optimisation du signal grâce à la configuration logicielle

1. Ajuster la puissance de transmission:
   • L'augmentation de la puissance de transmission peut améliorer le RSSI, mais consomme également plus d'énergie (particulièrement important pour les appareils IoT alimentés par batterie).
   • Exemple (LoRaWAN):

• Exemple (Wi-Fi): Réglage de la puissance TX dans la configuration du routeur (par exemple, 20 dBm, 30 dBm).
1. Optimisez les protocoles réseau:
   • Pour les réseaux maillés (par exemple, Zigbee, Thread): assurez-vous que les chemins sont optimisés dynamiquement en surveillant RSSI.
   • Pour les réseaux LoRaWAN: ajustez  le facteur d'étalement (SF) et  la bande passante (BW) pour améliorer le RSSI sur de longues distances.

Améliorations matérielles

1. Utiliser des amplificateurs / amplificateurs RF:
   • Les amplificateurs en ligne peuvent être utilisés pour augmenter la force du signal entre l'antenne et l'appareil.
2. Installer les réseaux d'antennes:
   • L'utilisation de plusieurs antennes peut aider à améliorer la couverture et la force du signal.
3. Utilisez des câbles et des connecteurs de haute qualité:
   • Des câbles/connecteurs de mauvaise qualité peuvent introduire une perte de signal importante, réduisant ainsi le RSSI.

Surveillance et boucle de rétroaction

1. Surveillance RSSI continue:
   • Vérifiez régulièrement les niveaux de RSSI et enregistrez-les au fil du temps pour identifier les tendances ou les problèmes.
2. Systèmes de rétroaction automatisés:
   • Créez des algorithmes ou des scripts pour ajuster automatiquement l'orientation de l'antenne ou la puissance de transmission en fonction des relevés RSSI.

Mise en place d'un système de surveillance et de retour d'information pour RSSI dans vos applications IoT

Pour construire un système de surveillance et de retour d'information RSSI efficace, nous combinerons des appareils IoT, un serveur ou une base de données pour la journalisation et des mécanismes de retour d'information afin d'améliorer la qualité du signal en fonction des valeurs RSSI.

Aperçu

1. Composants matériels:
   • Appareils IoT avec modules sans fil (par exemple, LoRa, Zigbee, Wi-Fi, Bluetooth).
   • Antennes adaptées à votre application (omnidirectionnelles, directionnelles, à gain élevé, etc.).
   • En option: amplificateurs RF ou amplificateurs de signal.
2. Composants logiciels:
   • Serveur d'enregistrement de données ou base de données cloud (par exemple, AWS, Firebase, base de données SQL/NoSQL locale).
   • Algorithme de rétroaction pour ajuster les antennes ou les paramètres de transmission en fonction des relevés RSSI.
   • Tableau de bord pour la surveillance et la visualisation (par exemple, Grafana, Node-RED, Custom Web App).
3. Langages de programmation et outils:
   • Python, Node.js, C/C++ (pour les systèmes embarqués).
   • MQTT / HTTP pour la communication entre les appareils et le serveur.

Étape 1: Configuration de la surveillance RSSI sur les appareils IoT

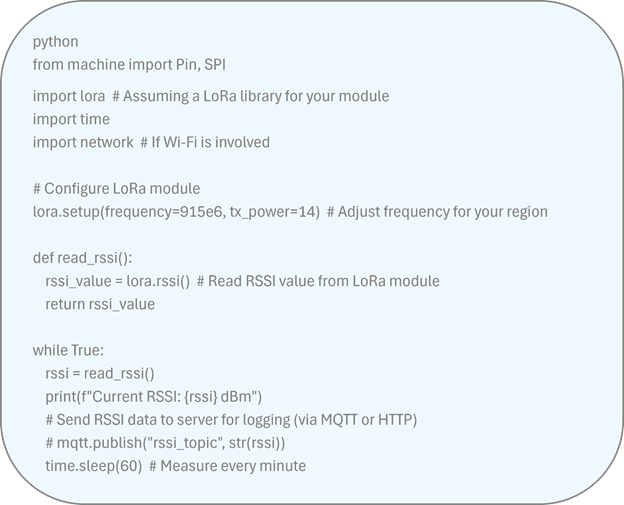

Exemple: Périphérique LoRaWAN (ESP32 + module LoRa)

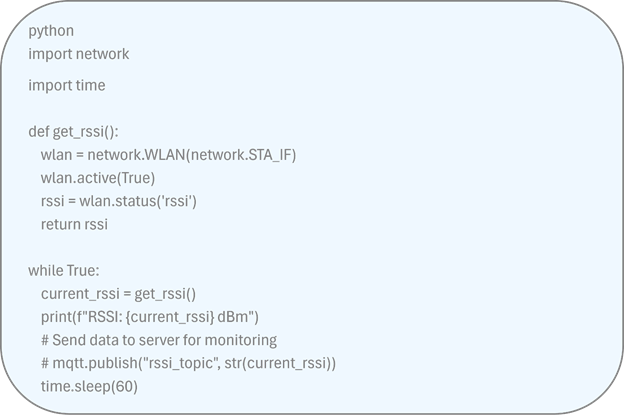

Exemple: Appareil Wi-Fi (ESP8266/ESP32)

Étape 2: Enregistrement des données RSSI sur un serveur

Option 1: base de données cloud (AWS DynamoDB, Firebase)

• Utilisez MQTT ou HTTP pour envoyer des relevés RSSI vers le cloud.
• Stockez les données avec l'horodatage, l'ID de l'appareil et la valeur RSSI.

Option 2: Base de données locale (SQLite, InfluxDB)

• Stockez les relevés RSSI localement pour une surveillance en temps réel.

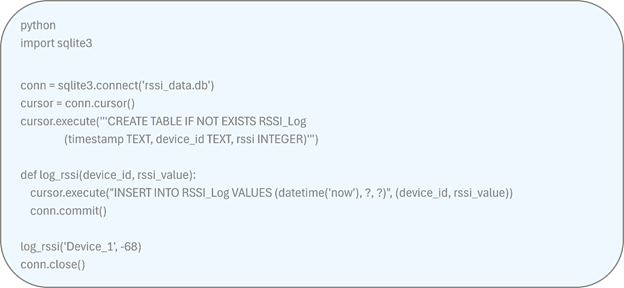

• Exemple (Python avec SQLite):

Étape 3: Visualisation des données RSSI

Utilisation de Grafana ou du tableau de bord Node-RED

1. Configurez un tableau de bord pour visualiser les relevés RSSI au fil du temps.
2. Affichez les tendances et identifiez les points faibles ou les problèmes de connectivité.
3. Définissez des alertes lorsque RSSI tombe en dessous d'un certain seuil.

Étape 4: Mise en place d'un système de rétroaction

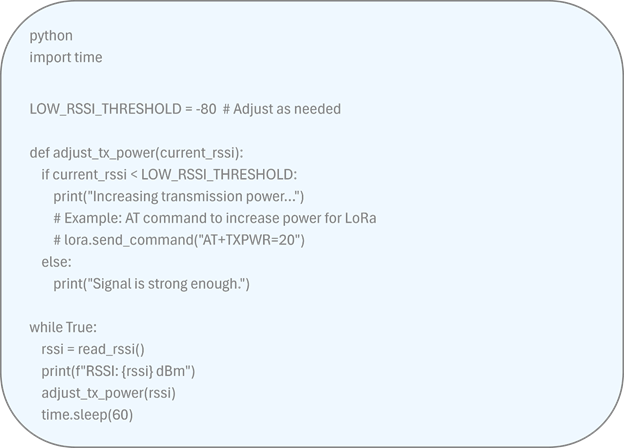

Algorithme de retour automatique

Cet algorithme ajuste les paramètres (par exemple, la puissance d'émission, l'orientation de l'antenne) lorsque le RSSI est faible.

Étape 5: Mise en œuvre du réglage de l'antenne

1. Servomoteurs pour antennes directionnelles:
   • Utilisez  des servomoteurs pour ajuster physiquement les antennes directionnelles en fonction du retour RSSI.
   • Orientez automatiquement les antennes pour une puissance de signal optimale.
2. Sélection automatique des canaux:
   • Pour le Wi-Fi ou le Bluetooth, balayez les chaînes disponibles et passez à celle avec le RSSI le plus élevé.
   • Exemple: iwlist wlan0 scan (commande Linux) pour vérifier RSSI par canal.

Étape 6: Surveillance et optimisation

• Analysez régulièrement les journaux pour identifier les zones faibles ou les modèles d'interférence.
• Utilisez des mécanismes de rétroaction pour ajuster automatiquement le positionnement de l'antenne ou la puissance de transmission.
• Déployez des tableaux de bord et des alertes pour une surveillance en temps réel.

Conclusion:

La mesure et l'amélioration du RSSI dans l'IoT et les systèmes d'antennes nécessitent une approche combinée du réglage du matériel, de la configuration logicielle et de la surveillance continue. En sélectionnant les bonnes antennes, en réduisant les interférences, en optimisant les paramètres de transmission et en mettant en œuvre des systèmes de retour d'information automatisés, les entreprises peuvent obtenir des connexions sans fil plus solides et plus fiables. Un processus structuré de surveillance et d'ajustement garantit des performances constantes dans divers environnements IoT.
