Un câble LMR-400 est un ensemble coaxial RF de 50 ohms à faible perte (environ 0,405 in / 10,3 mm de diamètre extérieur) que les intégrateurs utilisent lorsque la série est trop longue pour un coaxial fin comme le RG-174 ou le LMR-240, mais qui ne justifie pas le coût et la rigidité du LMR-600. Il associe une faible atténuation à un rayon de courbure que vous pouvez toujours utiliser sur le terrain, c'est pourquoi c'est la ligne d'alimentation par défaut pour le Wi-Fi, LoRa, LTE/cellulaire, GPS et liaisons point à point. Ce guide présente les spécifications qui déterminent réellement la décision d'achat — perte par 100 pieds selon la fréquence, options de connecteurs, rayon de courbe, et quand le LMR-400 est le mauvais choix.

Qu'est-ce qui fait du câble LMR-400 le coaxial par défaut à faible perte

Le coaxial de type LMR utilise un conducteur central solide, un diélectrique en mousse en polyéthylène et un blindage en aluminium avec tresse. Cette construction est ce qui donne à un câble LMR-400 ses deux caractéristiques principales : une faible perte par unité de longueur et une efficacité de blindage suffisamment élevée pour des environnements RF denses. Le compromis est la flexibilité — un câble de ~0,4 pouces ne se plie pas comme un cavalier, donc vous planifiez l'itinéraire avant de commander la longueur.

Chiffres clés électriques et mécaniques à vérifier sur tout ensemble que vous achetez :

• Impédance : 50 ohms (adaptez-la à votre radio et à votre antenne — une substitution de 75 ohms introduit un décalage).
• Diamètre extérieur : ~0,405 in (10,3 mm).
• Rayon de flexion minimal : environ 1,0 pouce (25 mm) pour des courbes répétées ; des installations ponctuelles plus serrées peuvent permettre moins — vérifiez la classification du fabricant avant de passer par la gaine.
• Plage de fréquences : utilisable bien dans la plage basse GHz ; les fabricants évaluent généralement la famille à ~6 GHz. Vérifiez la spécification pour votre bande.
• Vitesse de propagation : ~85 % (utile si vous coupez des longueurs en phase adaptée).

Perte du câble LMR-400 : le chiffre qui motive la décision

L'atténuation augmente avec la fréquence, donc la même utilisation physique vous coûte plus de dB à 5 GHz qu'à 900 MHz. Utilisez des chiffres représentatifs pour le budget, puis confirmez avec la fiche technique exacte du câble que vous commandez — les valeurs varient légèrement selon le fabricant et la température.

Ce sont des chiffres nominaux, publiés pour la famille LMR-400 — considérez-les comme des chiffres de planification, non comme des garanties, et obtenez la fiche technique exacte avant de finaliser un budget de liaison. La conclusion pratique : un passage de 100 ft à 5,8 GHz peut consommer ~10 dB, ce qui peut annuler l'avantage d'une antenne à gain élevé. Raccourcissez la trajectoire, montez la radio plus près de l'antenne, ou passez à un câble coaxial à perte réduite.

Choisir des connecteurs pour un câble LMR-400

Le LMR-400 se termine proprement dans les familles de connecteurs plus grandes et robustes — ce qui explique en grande partie son utilisation en extérieur et lors des passages sur la tour. Les choix courants :

• N-type : le cheval de bataille du LMR-400. Étanche, 50 ohms, bien classé dans la gamme basse GHz, et dimensionné pour correspondre au câble. La plupart des antennes extérieures utilisent le câble N-mâle.
• SMA / RP-SMA : courant à l'extrémité radio où l'appareil possède une cloison SMA. Vous verrez souvent un assemblage N-vers-SMA ou un court jumper SMA à partir d'une ligne principale terminée N.
• TNC / RP-TNC : une alternative filetée et plus résistante aux vibrations à SMA pour les installations mobiles et robustes.

Pour une comparaison plus approfondie de la différence entre ces familles en termes de plafond de fréquence et de robustesse, consultez notre analyse des connecteurs SMA vs N-type vs TNC vs BNC. Si votre câble se termine plutôt sur des équipements vidéo ou de test hérités, notre guide sur les câbles BNC 50 ohms vs 75 ohms explique aussi pourquoi l'impédance est importante au niveau du connecteur.

Comment spécifier un câble LMR-400 : un flux de sélection

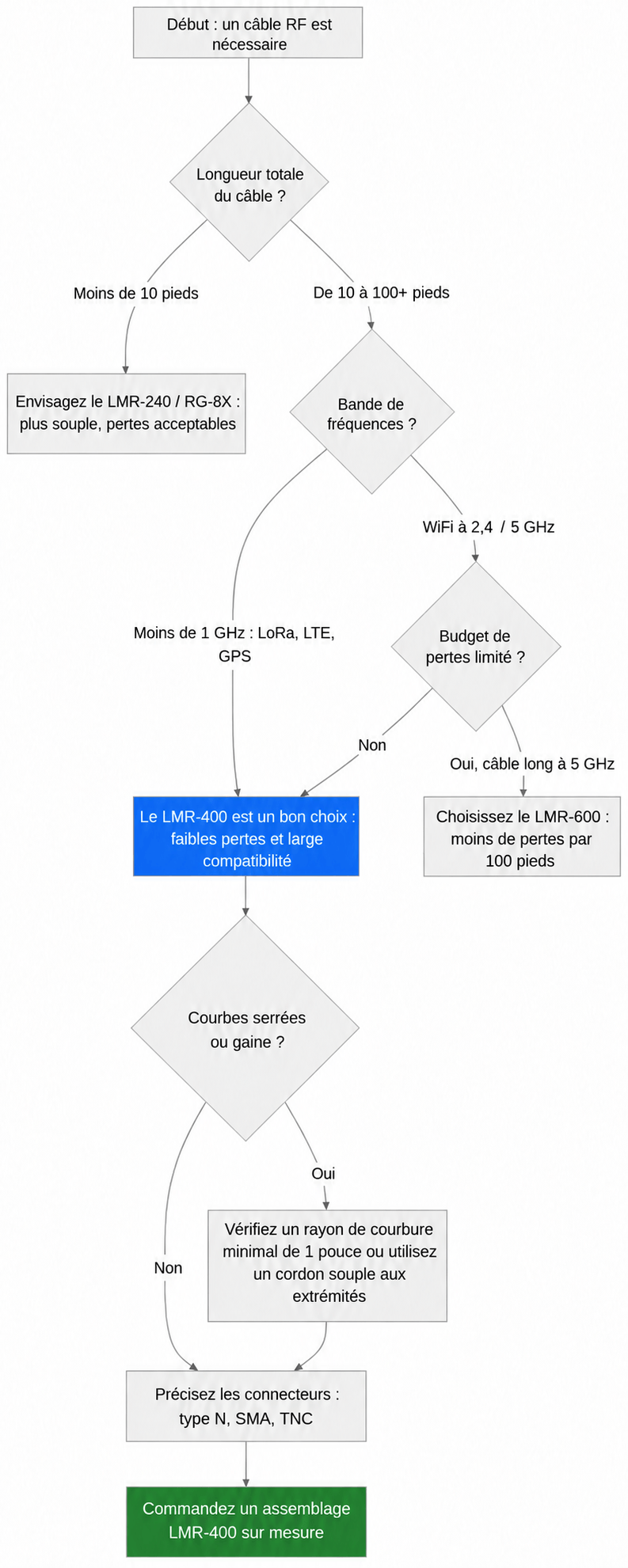

Travaillez la longueur, la fréquence, le budget de perte et les connecteurs dans cet ordre. Le diagramme ci-dessous capture le chemin de décision que les intégrateurs suivent réellement.

1. Mesurez la longueur réelle de la piste — y compris le relâchement, les boucles de goutte et la montée verticale d'un mât. Ordre exact ; chaque pied supplémentaire représente une perte supplémentaire.
2. Fixez votre fréquence de fonctionnement et lisez la perte sur le tableau ci-dessus.
3. Calculez le budget liaison : gain d'antenne moins perte de câble moins perte connecteur/désadaptation. Si le nombre ne laisse pas de marge, raccourcissez la course ou passez à LMR-600.
4. Choisissez des connecteurs pour correspondre aux ports radio et antenne — le type N à l'antenne est le modèle sûr par défaut à l'extérieur.

Pour la méthode complète pour chaque famille de coaxiaux, consultez notre référence sur les spécifications du coaxial LMR-400 et la comparaison complémentaire RG-174 vs LMR-100 pour le coaxial fin de gamme.

LMR-400 vs LMR-600 et coaxial plus fin : quand changer

Règle générale : si la table des pertes laisse votre budget de liens avec peu de marge à votre fréquence et longueur, augmentez la taille. Si la flexibilité et le coût comptent plus que le dernier dB à court terme, réduisez la température. Pour les chiffres détaillés de l'option plus lourde, consultez notre guide des spécifications coaxiales LMR-300 et LMR-600.

Là où le câble LMR-400 est utilisé

Parce qu'il équilibre perte et maniabilité, le LMR-400 est courant dans les câbles Wi-Fi extérieurs longue portée, les lignes d'alimentation de passerelles LoRa/LoRaWAN, les installations de synchronisation GPS et les câbles d'antennes cellulaires. Si vous alimentez un routeur LTE/4G depuis une antenne de toit, le LMR-400 en dessous de 2 GHz permet de gérer la perte sur une trajectoire réaliste. Parcourez les options prêtes à l'emploi et personnalisées dans Câbles et adaptateurs d'antenne, ou pour des passages terminés N, spécifiquement, dans notre catégorie câbles et adaptateurs de type N.

Vous avez besoin d'une longueur exacte avec des connecteurs d'extrémité spécifiques ? Data Alliance fabrique sur commande des assemblages LMR-400 — configurez un câble et ajoutez-le à votre panier, ou contactez le support technique pour un devis personnalisé avec vos exigences en longueur, connecteur et fréquence.
